Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV151-P60/D5A00 |
|
Popis |
32-kanálový digitálny vstupný modul (24 V DC, s tlačidlovým vstupom a zobrazením stavu) + KS káblový rozhraniový adaptér (ATD5A-00) |
🔹 Prehľad produktu

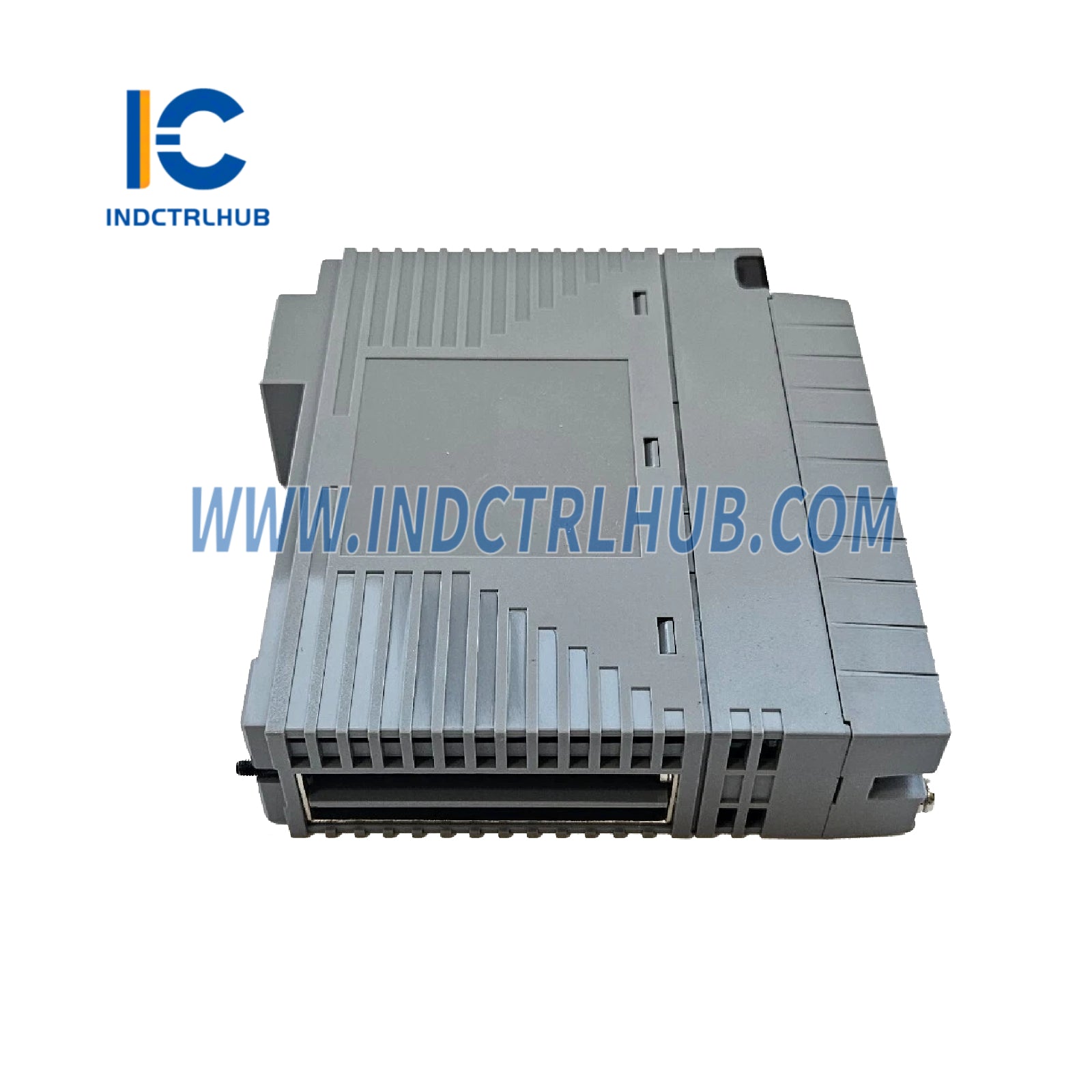

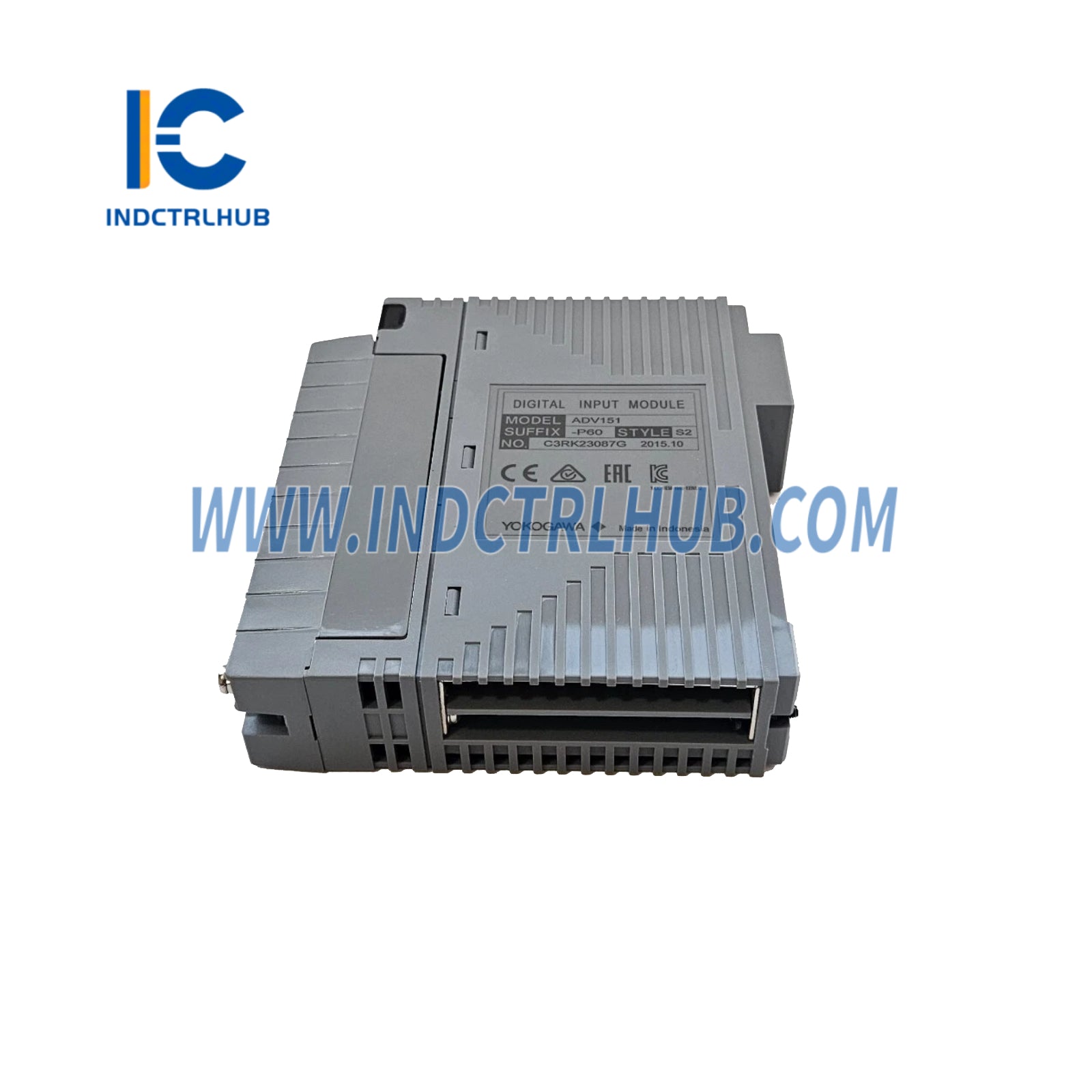

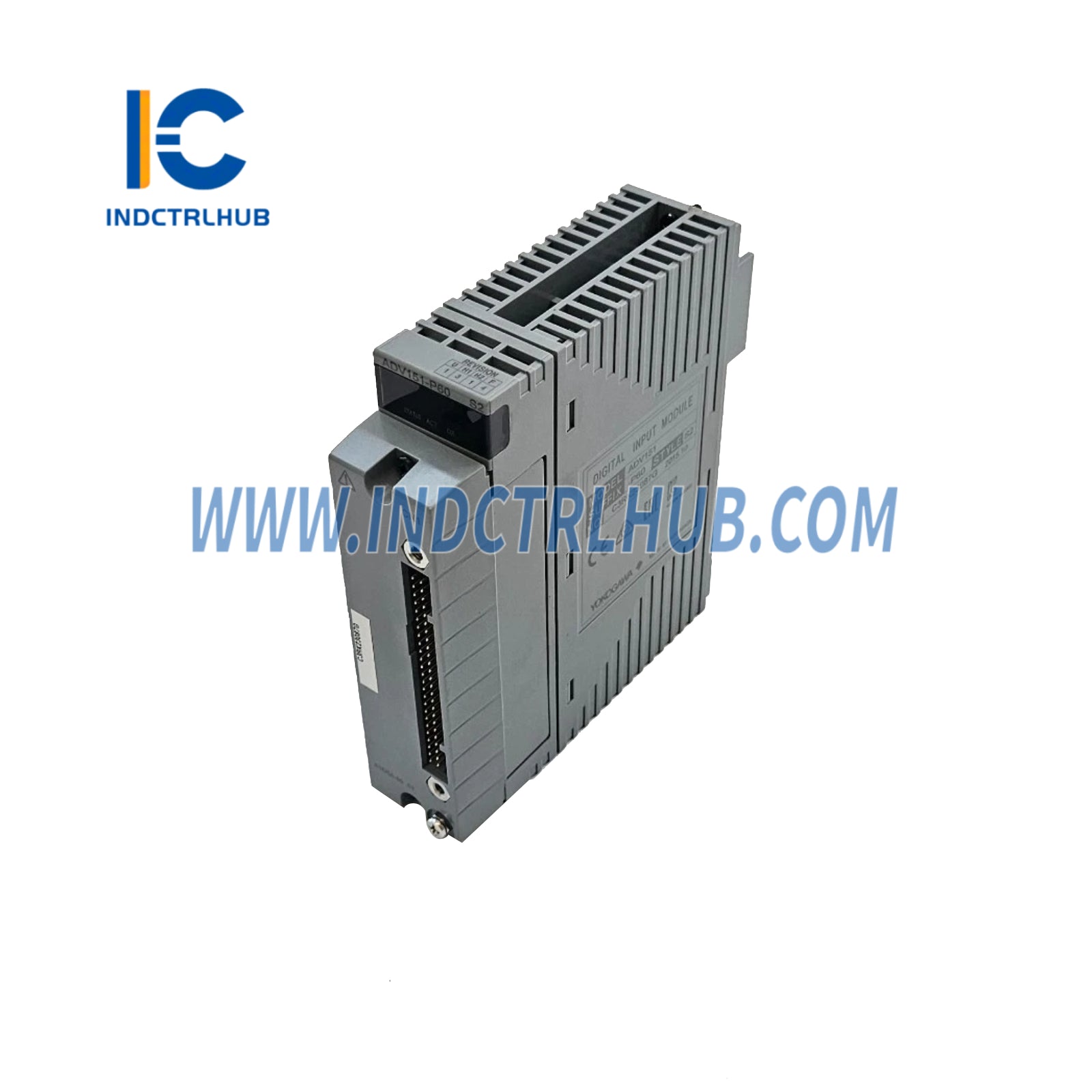

Model ADV151-P60/D5A00 je 32-kanálový izolovaný digitálny vstupný modul , ktorý spracováva 24 V DC ON/OFF signály. Tento model má možnosť vstupu tlačidla a stavový displej. Obsahuje voľbu /D5A00, ktorá poskytuje KS káblový rozhraniaci adaptér (ATD5A-00) pre pohodlné pripojenie káblov pri integrácii systému.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ADV151 |
|
Vstupné kanály |
32 |
|
Typ vstupného signálu |
24 V DC (kompatibilné so zdrojom/potopením) |
|
Vstupné napätie ZAP |
18 až 26,4 V DC |
|
Vstupné napätie VYP |
5,0 V DC alebo menej |
|
Typický vstupný prúd |
4,1 mA ±20 % na kanál |
|
Maximálne prípustné vstupné napätie |
30,0 V DC |
|
Medzné napätie |
2 kV AC (vstup do systému), 500 V AC medzi spoločnými (na 16 kanálov) |
|
Funkcia vstupného stavu |
Podporované |
|
Funkcia vstupu tlačidla |
Podporované |
|
Funkcia SOE vstupu |
Nepodporované |
|
Čas odozvy vstupu |
8 ms alebo menej |
|
Minimálny čas detekcie ZAP |
20 ms (pre vstup tlačidla) |
|
Maximálny cyklus ZAP/VYP |
25 Hz (pre vstup tlačidla) |
|
Maximálny odber prúdu |
500 mA (5 V DC) |
|
Hmotnosť |
Približne 0,30 kg |
|
Externé pripojenie |
KS káblový rozhraniaci adaptér (ATD5A-00) |
🔹 Rozpis prípon a kódov možností
Prípony kódov v ADV151-P60
|
Kód |
Význam |
|---|---|
|
P |
Povolený vstup tlačidla |
|
6 |
So stavovým displejom, bez ochrany proti výbuchu |
|
0 |
Základný typ |
Kód možnosti v /D5A00
|
Kód |
Popis |
|---|---|
|
/D5A00 |
KS káblový rozhraniaci adaptér pre 32-kanálový digitálny vstup [Model: ATD5A-00] |
