Product Description
Prehľad produktu

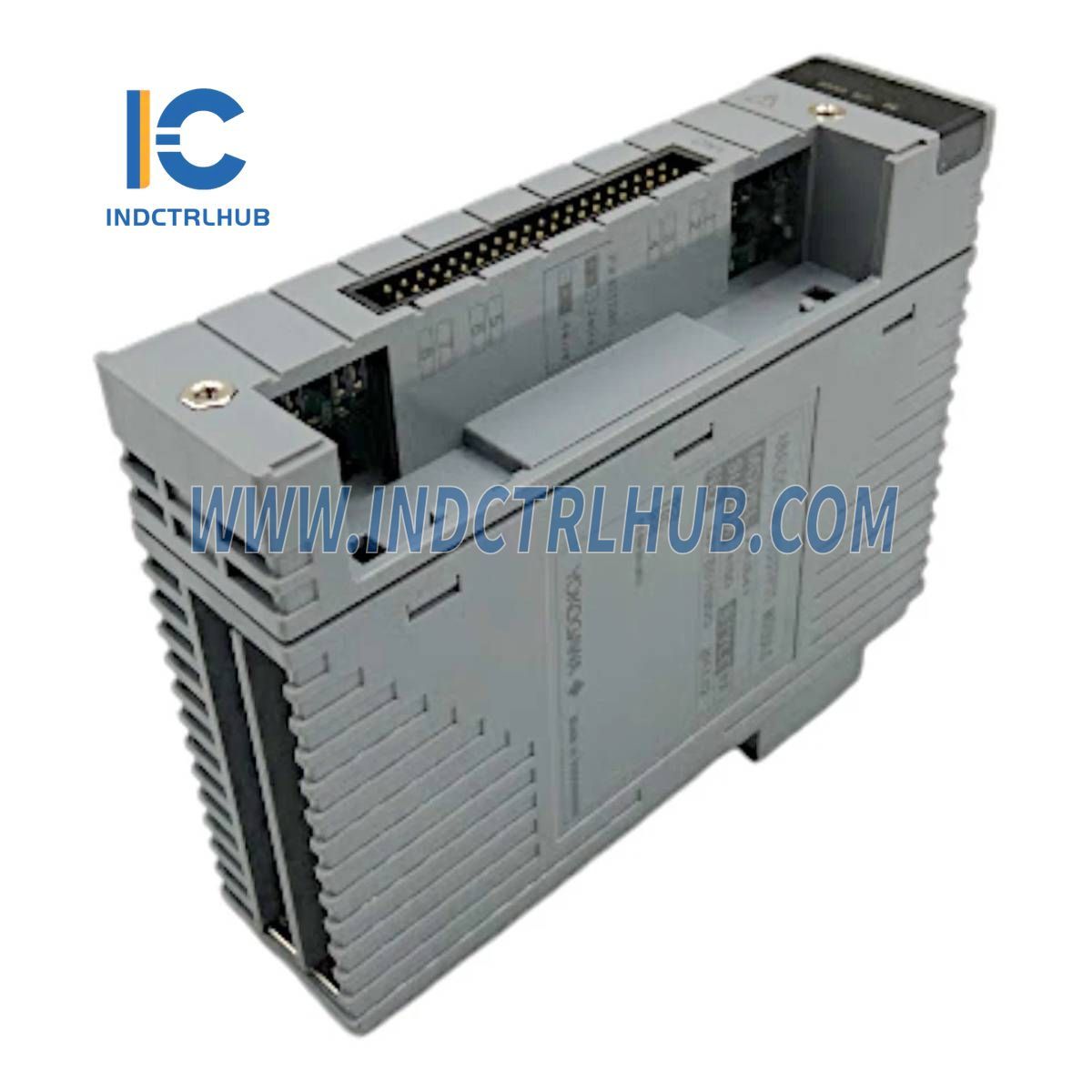

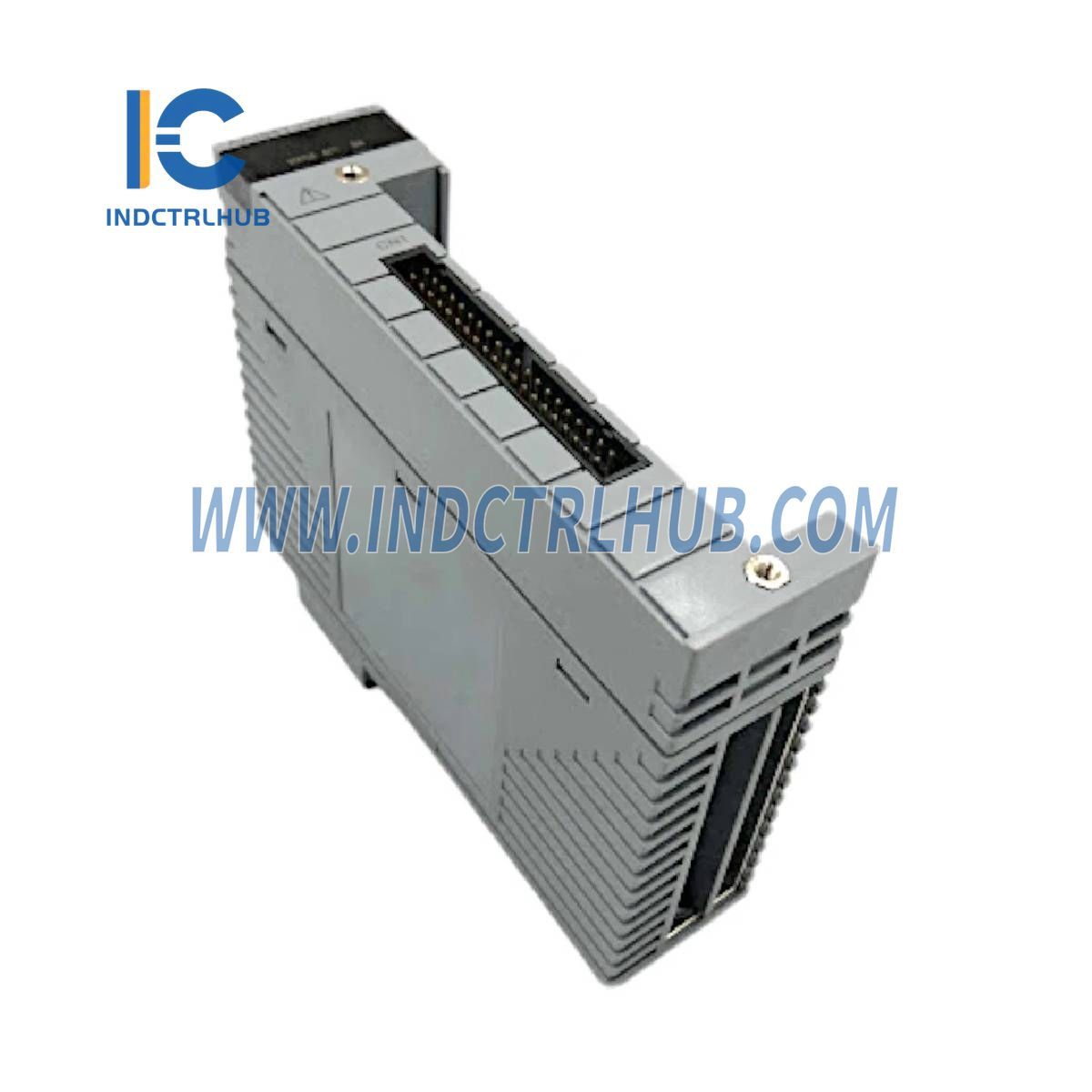

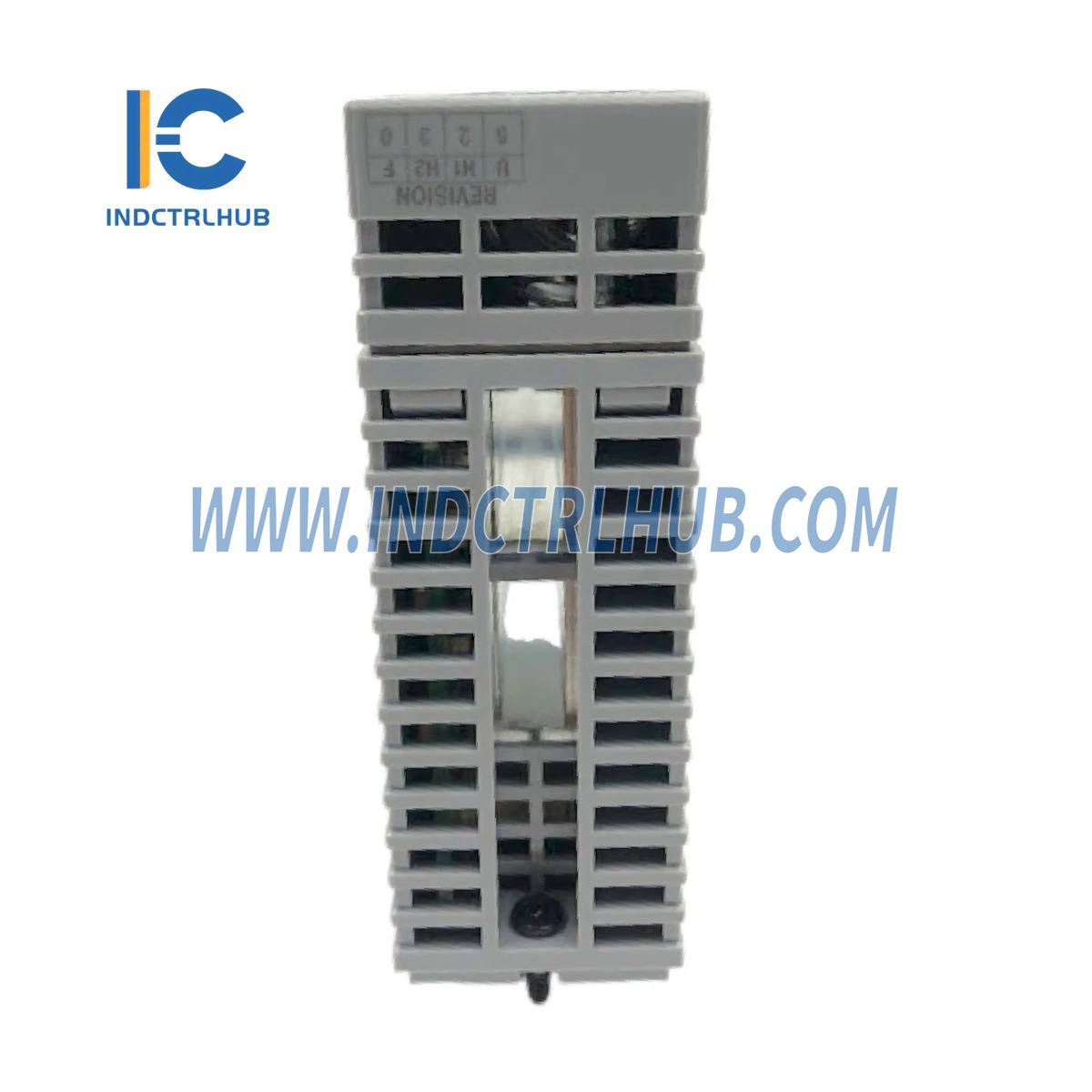

Yokogawa AAI841-H50/K4A00 je analógový I/O modul navrhnutý pre všestranné spracovanie signálov v priemyselných riadiacich systémoch. Súčasť série prúdových/napäťových I/O modulov, tento neizolovaný modul poskytuje 8 vstupných a 8 výstupných kanálov na podporu až 8 slučiek, s kompatibilitou pre duálne redundantné konfigurácie. Spracováva signály 4 až 20 mA pre vstup aj výstup, disponuje komunikáciou HART a obsahuje KS káblový rozhranič, čo z neho robí robustnú súčasť automatizačných riešení Yokogawa.
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | AAI841-H50/K4A00 |
| Popis | Analógový I/O modul |
| Počet I/O kanálov | 8-kanálový vstup / 8-kanálový výstup, neizolovaný |
| I/O signál | Vstup: 4 až 20 mA Výstup: 4 až 20 mA |
| Povolený vstupný prúd/napätie | 25 mA |
| Vstupný odpor | Napájanie zapnuté: 400 Ω (pri 20 mA) až 1000 Ω (pri 4 mA) (*2) Vypnuté napájanie: 500 kΩ alebo viac |
| Povolený odpor záťaže | 0 až 750 Ω (*3) |
| Detekcia prerušení obvodu | Menej ako 0,65 mA |
| Presnosť | Vstup: ±16 µA Výstup: ±48 µA |
| Obdobie aktualizácie dát | 10 ms |
| Vstupný čas odozvy na skok | 100 ms |
| Výstupný čas odozvy na skok | 40 ms |
| Napájanie vysielača | 14,8 V alebo viac (pri 20 mA) 26,4 V alebo menej (pri 0 mA) (*4) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Teplotný drift | ±0,1 %/10 °C |
| Maximálny odber prúdu | 310 mA (5 V DC), 500 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externé pripojenie | Svorka s tlakovým upínaním, KS kábel, MIL konektorový kábel |
| HART komunikácia (*8) | Dostupné |
Model a kódy prípon
- Model: AAI841 analógový I/O modul (4 až 20 mA vstup, 4 až 20 mA výstup, 8-kanálový vstup/8-kanálový výstup, neizolovaný)
- Kódy prípon:
- -S: Štandardný typ
- -H: S digitálnou komunikáciou (protokol HART)
- 5: Bez ochrany proti výbuchu
- E: S ochranou proti výbuchu
- 0: Základný typ
- 3: S voliteľnou normou ISA G3 a teplotnou možnosťou (-20 až 70 °C)
- Kódy možností:
- /K4A00: S adaptérom rozhrania KS kábla [Model: ATK4A-00]
- /A4S00: S tlakovo upínacím svorkovnicovým blokom pre analóg [Model: ATA4S-00]
- /A4S10: S tlakovo upínacím svorkovnicovým blokom pre analóg (tlmič prepätia) [Model: ATA4S-10]
- /A4D00: S dvojitým tlakovo upínacím svorkovnicovým blokom pre analóg [Model: ATA4D-00]
- /A4D10: S dvojitým tlakovo upínacím svorkovnicovým blokom pre analóg (tlmič prepätia) [Model: ATA4D-10]
- /CCC01: S krytom konektora pre MIL kábel [Model: ACCC01]
Špecifická konfigurácia
- Model/Číslo dielu: AAI841-H50/K4A00
- Podrobnosti konfigurácie:
- -H: S digitálnou komunikáciou (protokol HART)
- 5: Bez ochrany proti výbuchu
- 0: Základný typ
- /K4A00: S adaptérom rozhrania KS kábla [Model: ATK4A-00]
