Product Description
Prehľad produktu

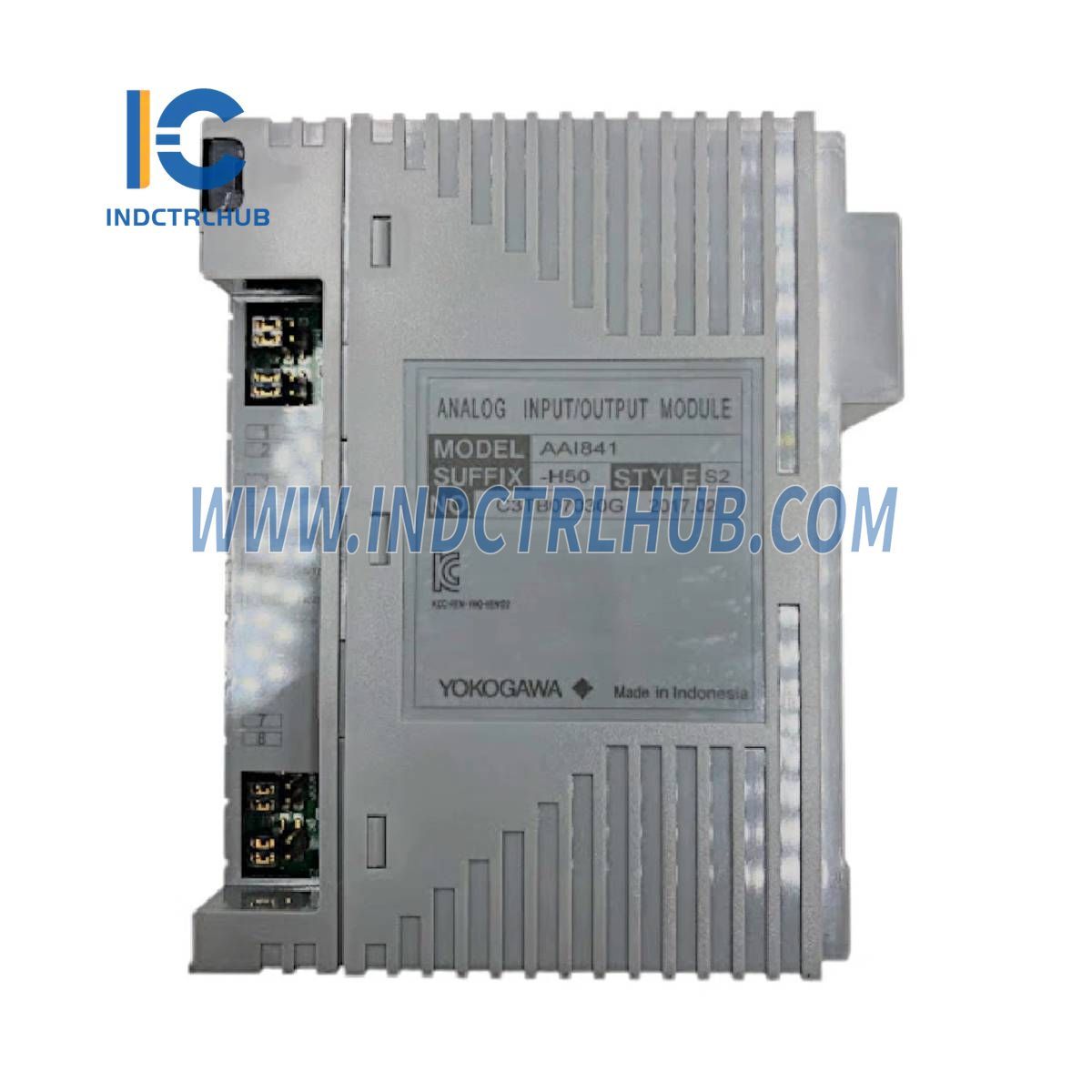

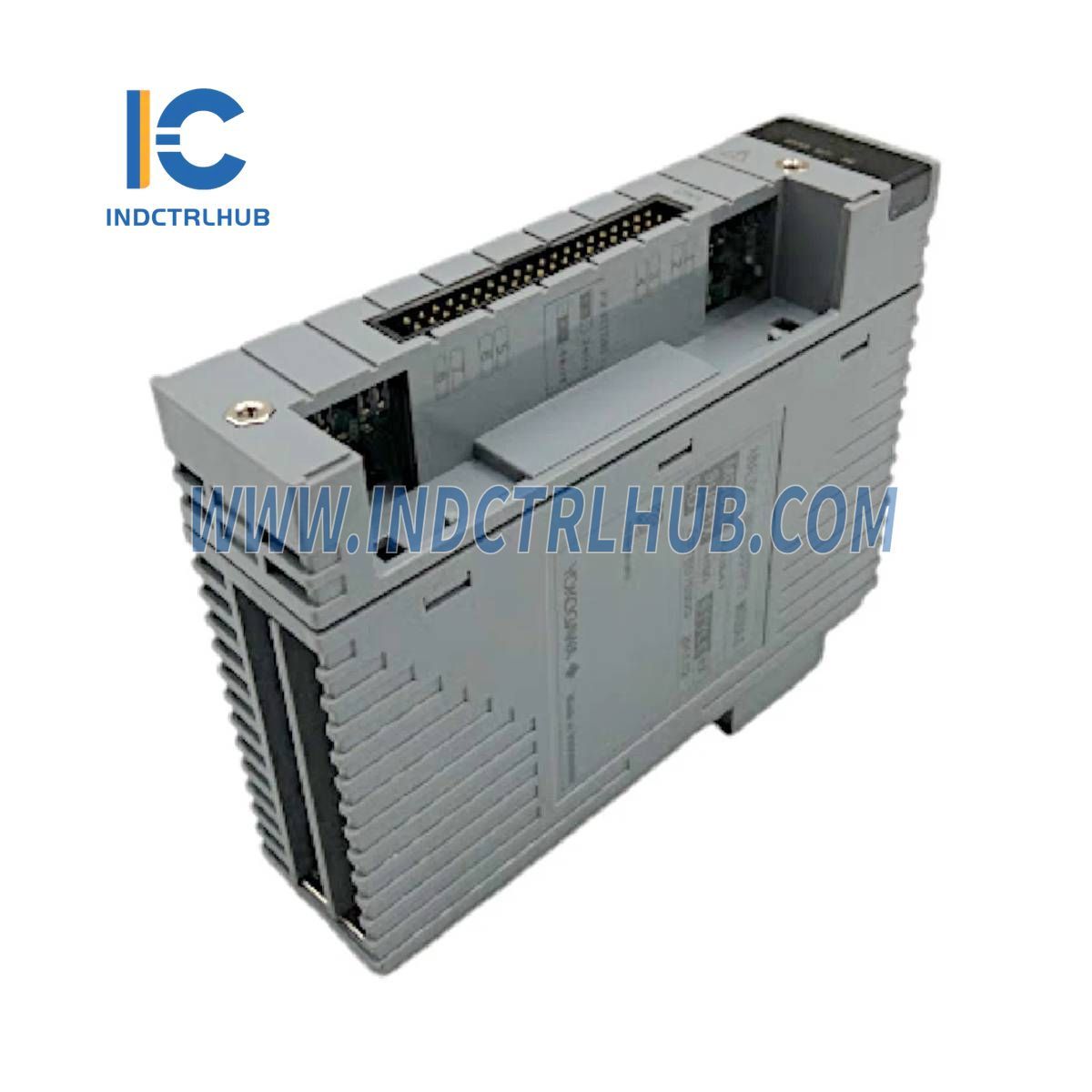

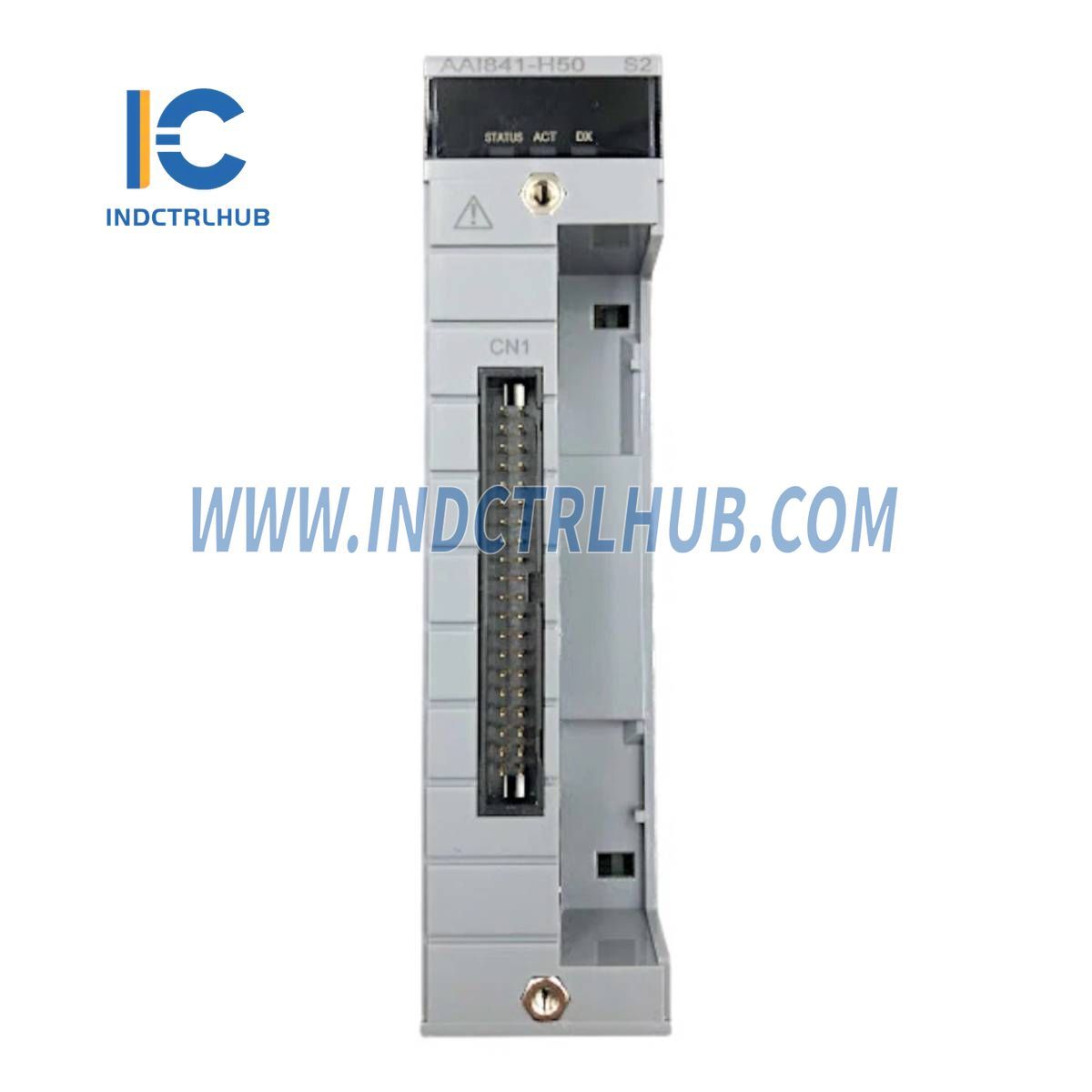

Analógový I/O modul Yokogawa AAI841-H50/A4S00 je všestranný, neizolovaný modul navrhnutý pre priemyselné riadiace systémy Yokogawa, ako je CENTUM VP, na spracovanie 8 analógových vstupov a 8 analógových výstupov podporujúcich až 8 slučiek. Modul disponuje signálmi 4-20 mA pre vstup aj výstup s komunikáciou HART a podporuje duálne redundantné konfigurácie pre zvýšenú spoľahlivosť. S presnosťou ±16 µA (vstup) a ±48 µA (výstup), periódou aktualizácie dát 10 ms a napájacím napätím vysielača v rozsahu od 14,8 V do 26,4 V je optimalizovaný pre presné riadenie v procesnej automatizácii. Je vybavený svorkovnicou s tlakovým upínaním, váži 0,3 kg, neobsahuje ochranu proti výbuchu a efektívne funguje v štandardných priemyselných prostrediach.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | AAI841-H50/A4S00 |
| Popis | Analógový I/O modul |
| Model | AAI841 |
| Počet I/O kanálov | 8-kanálový vstup / 8-kanálový výstup, neizolovaný |
| I/O signál | Vstup: 4 až 20 mA Výstup: 4 až 20 mA |
| Povolený vstupný prúd | 25 mA |
| Vstupný odpor | Zapnutie napájania: 400 Ω (pri 20 mA) až 1000 Ω (pri 4 mA) Vypnutie napájania: 500 kΩ alebo viac |
| Povolený odpor záťaže | 0 až 750 Ω |
| Detekcia prerušení obvodu | Menej ako 0,65 mA |
| Presnosť | Vstup: ±16 µA Výstup: ±48 µA |
| Obdobie aktualizácie dát | 10 ms |
| Vstupný čas odozvy na skok | 100 ms |
| Výstupný čas odozvy na skok | 40 ms |
| Napájanie vysielača | 14,8 V alebo viac (pri 20 mA) 26,4 V alebo menej (pri 0 mA) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Teplotný drift | ±0,1 %/10°C |
| Maximálny odber prúdu | 310 mA (5 V DC) 500 mA (24 V DC) |
| Hmotnosť | 0,3 kg (0,66 lb) |
| Externé pripojenie | Svorka s tlakovým upínaním, KS kábel, MIL konektorový kábel |
| HART komunikácia | Dostupné |
Špecifická konfigurácia
- Model/Číslo dielu: AAI841-H50/A4S00
- Podrobnosti konfigurácie:
- Kódy prípon: -H (S digitálnou komunikáciou, protokol HART), 5 (Bez ochrany proti výbuchu), 0 (Základný typ)
- Kód možnosti: /A4S00 (S tlakovým svorkovým blokom pre analóg [Model: ATA4S-00])
