Prehľad produktu

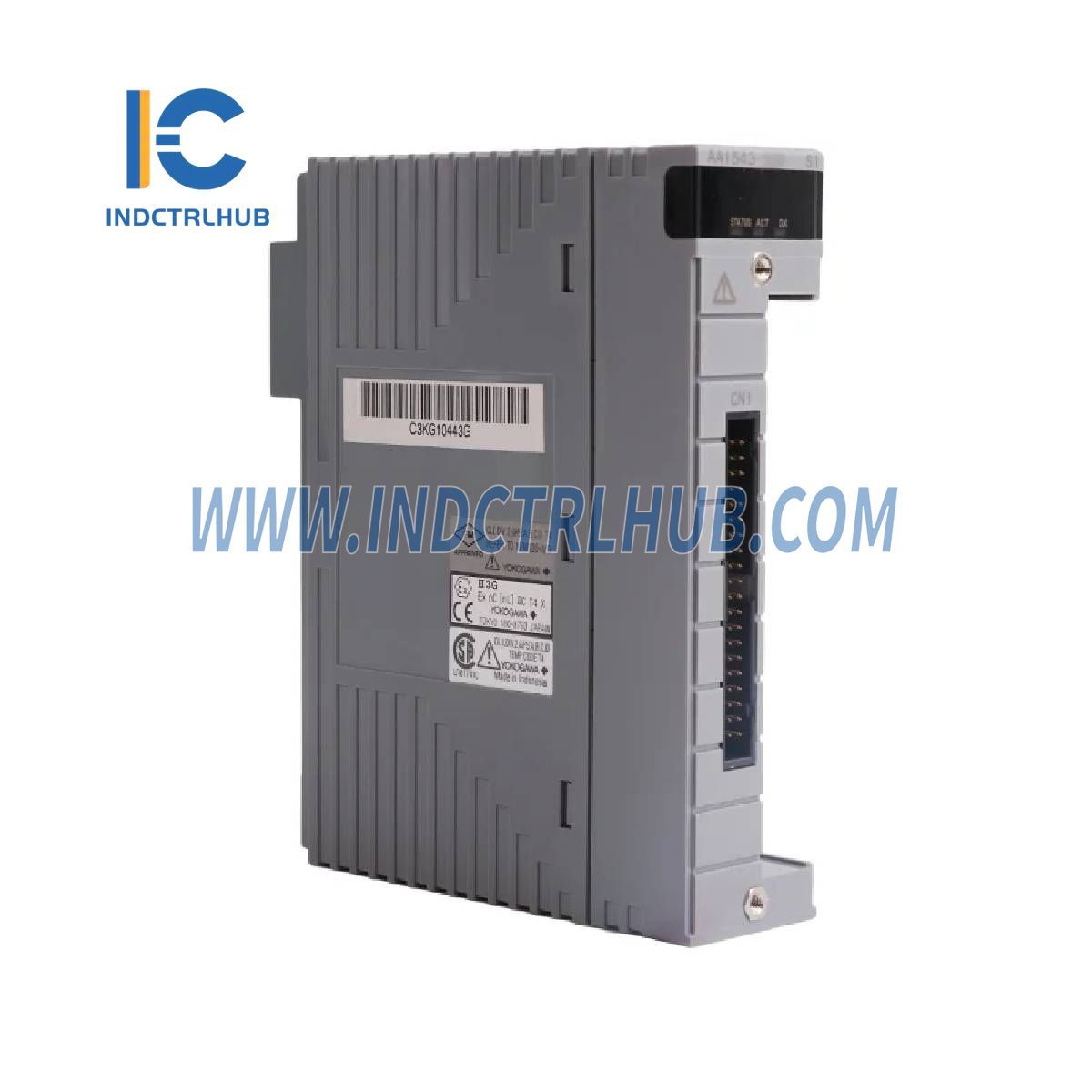

Analógový výstupný modul Yokogawa AAI543-H53/A4D00 je vysoko výkonná súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa, ako sú CENTUM VP alebo ProSafe-RS, ktorá poskytuje 16 izolovaných 4-20 mA výstupných signálov pre poľné zariadenia, ako sú pohony alebo ventily. Podporujúc dvojitú redundantnú konfiguráciu s komunikáciou HART, tento modul zabezpečuje presnú kontrolu so štandardnou odozvou prepínania, presnosťou ±48 µA a rýchlym 10 ms periódou aktualizácie dát. Vyznačuje sa súladom s ISA štandardom G3 pre teplotný rozsah -20 až 70 °C a dvojitým svorkovým blokom na upínanie tlaku, váži 0,4 kg a je optimalizovaný pre spoľahlivú prevádzku v náročných prostrediach priemyselnej automatizácie. Poznámka: Zadanie ho uvádza ako "Analógový vstupný modul", ale špecifikácie naznačujú analógový výstupný modul, čo je tu zohľadnené.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | AAI543-H53/A4D00 |
| Popis | Analógový výstupný modul (opravený z analógového vstupného modulu podľa špecifikácií) |
| Model | AAI543 |
| Počet výstupných kanálov | 16, izolovaných, štandardná prepínacia odozva v redundantnej konfigurácii |
| Výstupný signál | 4 až 20 mA |
| Odolné napätie | Medzi výstupom a systémom: 1500 V AC, po dobu 1 minúty |
| Povolený odpor záťaže | 0 až 750 Ω |
| Detekcia prerušení obvodu | Menej ako 0,65 mA |
| Presnosť | ±48 µA |
| Obdobie aktualizácie dát | 10 ms |
| Posun spôsobený zmenou okolitých teplôt | ±16 µA/10°C |
| Maximálny odber prúdu | 230 mA (5 V DC) 540 mA (24 V DC) |
| Hmotnosť | 0,4 kg (0,88 lb) |
| Externá komunikácia | Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
| HART komunikácia | Dostupné |
Špecifická konfigurácia
- Model/Číslo dielu: AAI543-H53/A4D00
- Podrobnosti konfigurácie:
- Kódy prípon: -H (S digitálnou komunikáciou, protokol HART), 5 (Štandardná prepínacia odozva v redundantnej konfigurácii bez ochrany proti výbuchu), 3 (S ISA štandardnou možnosťou G3 a teplotou -20 až 70 °C)
- Kód možnosti: /A4D00 (S dvojitým svorkovým blokom na tlak pre analóg [Model: ATA4D-00])
