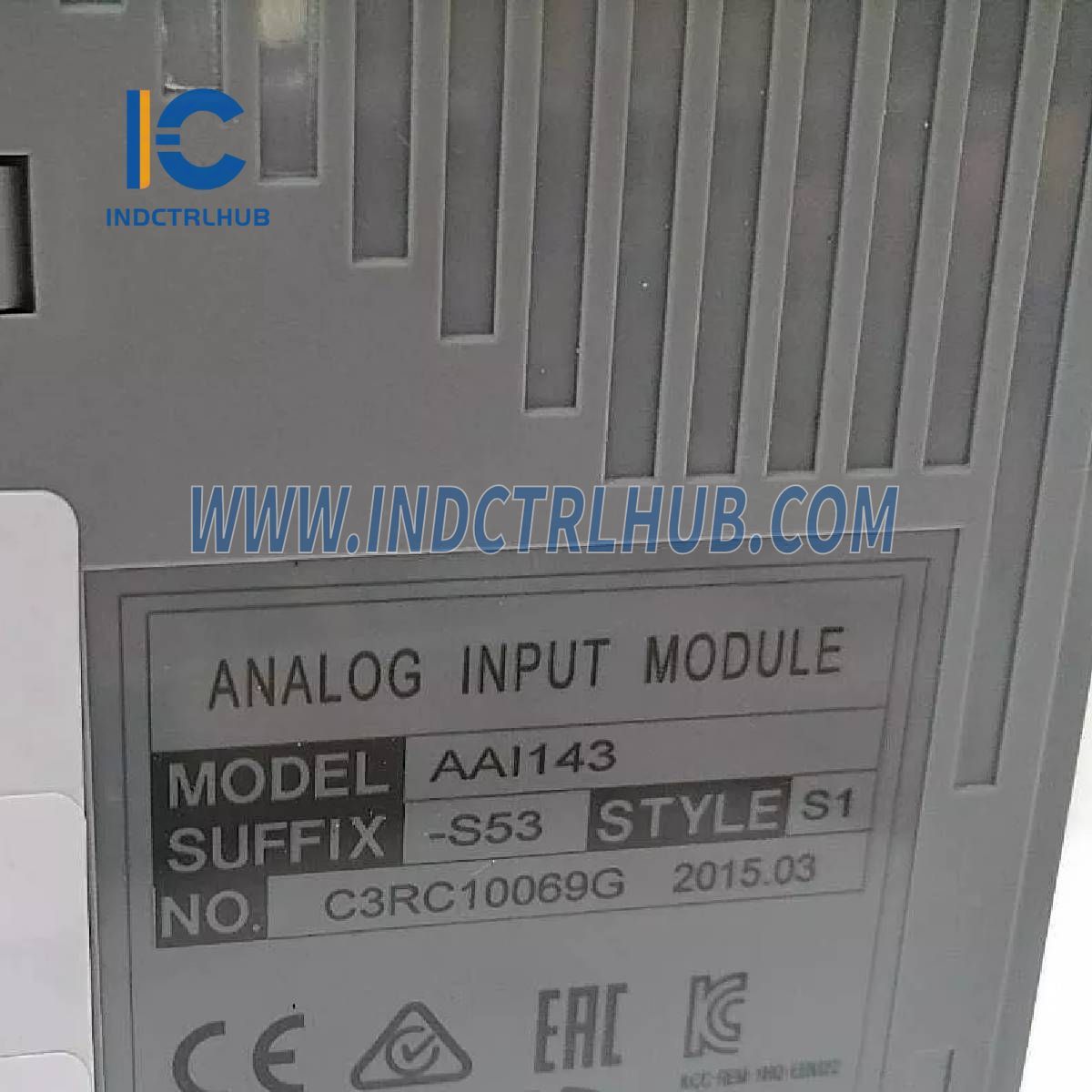

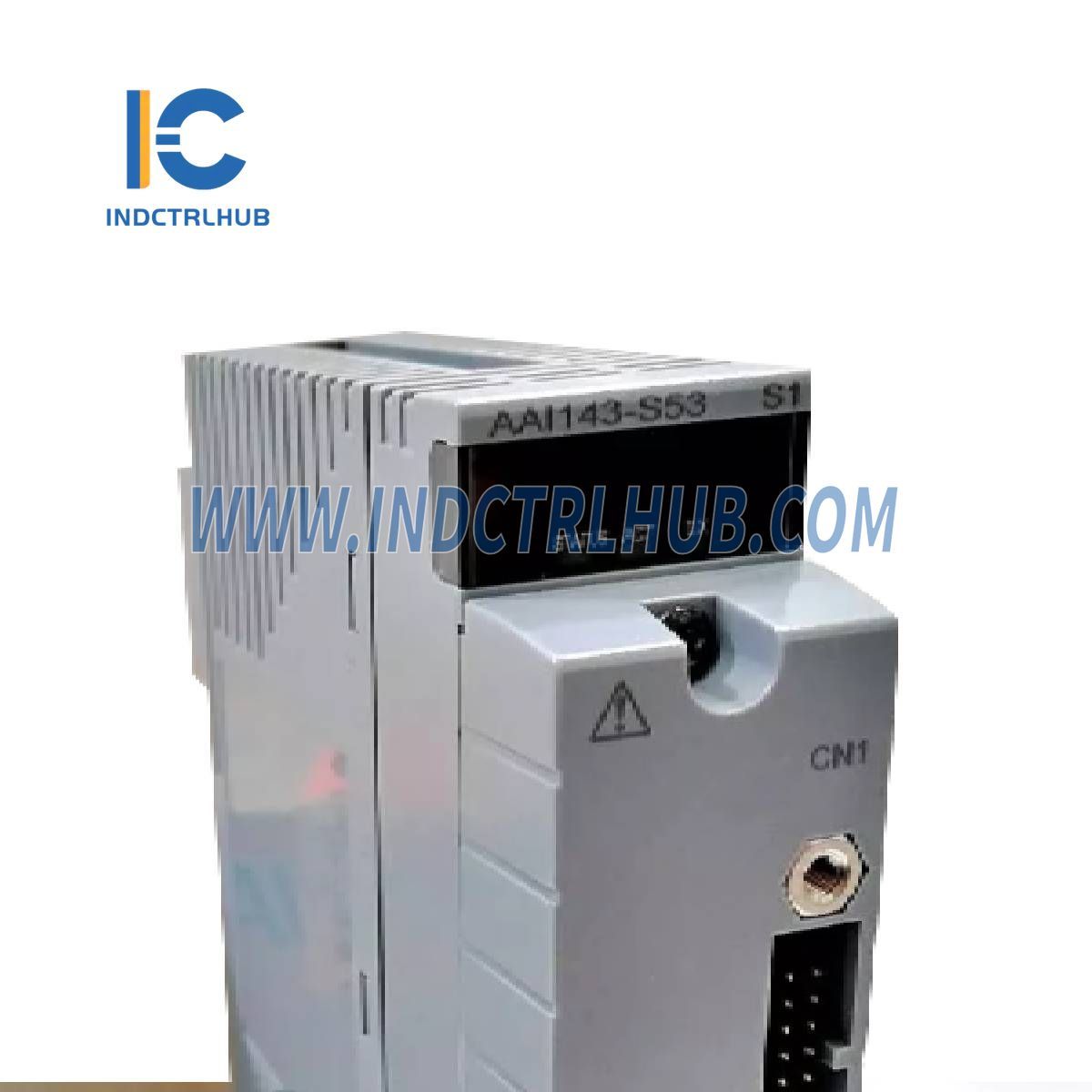

Yokogawa AAI143-S53/K4A00 Analógový vstupný modul
Yokogawa AAI143-S53/K4A00 Analógový vstupný modul
Manufacturer: Yokogawa
Product No.: AAI143-S53/K4A00
Condition:1000 skladom
Product Type: Analógový vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Prehľad produktu
- Yokogawa AAI143-S53/K4A00 je modul analógového vstupu navrhnutý na presné snímanie prúdových signálov v priemyselných riadiacich systémoch. Tento modul, súčasť série modulov prúdového vstupu, poskytuje 16 izolovaných kanálov pre signály 4 až 20 mA a podporuje duálne redundantné konfigurácie. Vďaka funkciám ako HART komunikácia a flexibilné nastavenia vysielača je navrhnutý pre spoľahlivý výkon v náročných prostrediach, čo z neho robí všestrannú súčasť automatizačných riešení Yokogawa__.
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Model/Číslo dielu | AAI143-S53/K4A00 |
| Popis | Modul analógového vstupu |
| Počet vstupných kanálov | 16, izolovaných |
| Vstupný signál | 4 až 20 mA |
| Povolený vstupný prúd | 24 mA |
| Izolačné napätie | Medzi vstupom a systémom: 1500 V AC, po dobu 1 minúty (*4) |
| Vstupný odpor | Napájanie ZAPNUTÉ: 270 _ (20 mA) až 350 _ (4 mA) (*2) Napájanie VYPNUTÉ: 500 k_ alebo viac |
| Presnosť | ±16 µA |
| Obdobie aktualizácie dát | 10 ms |
| Napájanie vysielača | 19,0 V alebo viac (pri 20 mA) 25,5 V alebo menej (pri 0 mA) (Limit výstupného prúdu: 25 mA) (*5) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Posun spôsobený zmenou okolitej teploty | ±16 µA/10 _C |
| Maximálny odber prúdu | 230 mA (5 V DC), 540 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externá komunikácia | Svorka na tlak, kábel s konektorom MIL, špeciálny kábel (KS1) |
| HART komunikácia (*3) | Dostupné |
Model a kódy prípon
- Model: AAI143 Analógový vstupný modul (4 až 20 mA, 16-kanálový, izolovaný)
- Kódy prípon:
- -S: Štandardný typ
- -H: S digitálnou komunikáciou (protokol HART)
- 5: Bez ochrany proti výbuchu
- E: S ochranou proti výbuchu
- 0: Základný typ
- 3: So štandardnou možnosťou ISA G3 a možnosťou teploty (-20 až 70 °C)
- Kódy možností:
- /K4A00: S adaptérom rozhrania KS káblov (na pripojenie terminálovej dosky AEA4D) [Model: ATK4A-00]
- /A4S00: So svorkovým blokom na tlak [Model: ATA4S-00]
- /A4S10: So svorkovým blokom na tlak (absorbér prepätia) [Model: ATA4S-10]
- /A4D00: S dvojitým svorkovým blokom na tlak [Model: ATA4D-00]
- /A4D10: S dvojitým svorkovým blokom na tlak (absorbér prepätia) [Model: ATA4D-10]
- /CCC01: S krytom konektora pre MIL kábel [Model: ACCC01]
Špecifická konfigurácia
- Model/Číslo dielu: AAI143-S53/K4A00
- Podrobnosti konfigurácie:
- -S: Štandardný typ
- 5: Bez ochrany proti výbuchu
- 3: So štandardnou možnosťou ISA G3 a možnosťou teploty (-20 až 70 °C)
- /K4A00: S adaptérom rozhrania KS káblov (na pripojenie terminálovej dosky AEA4D) [Model: ATK4A-00]
