Product Description

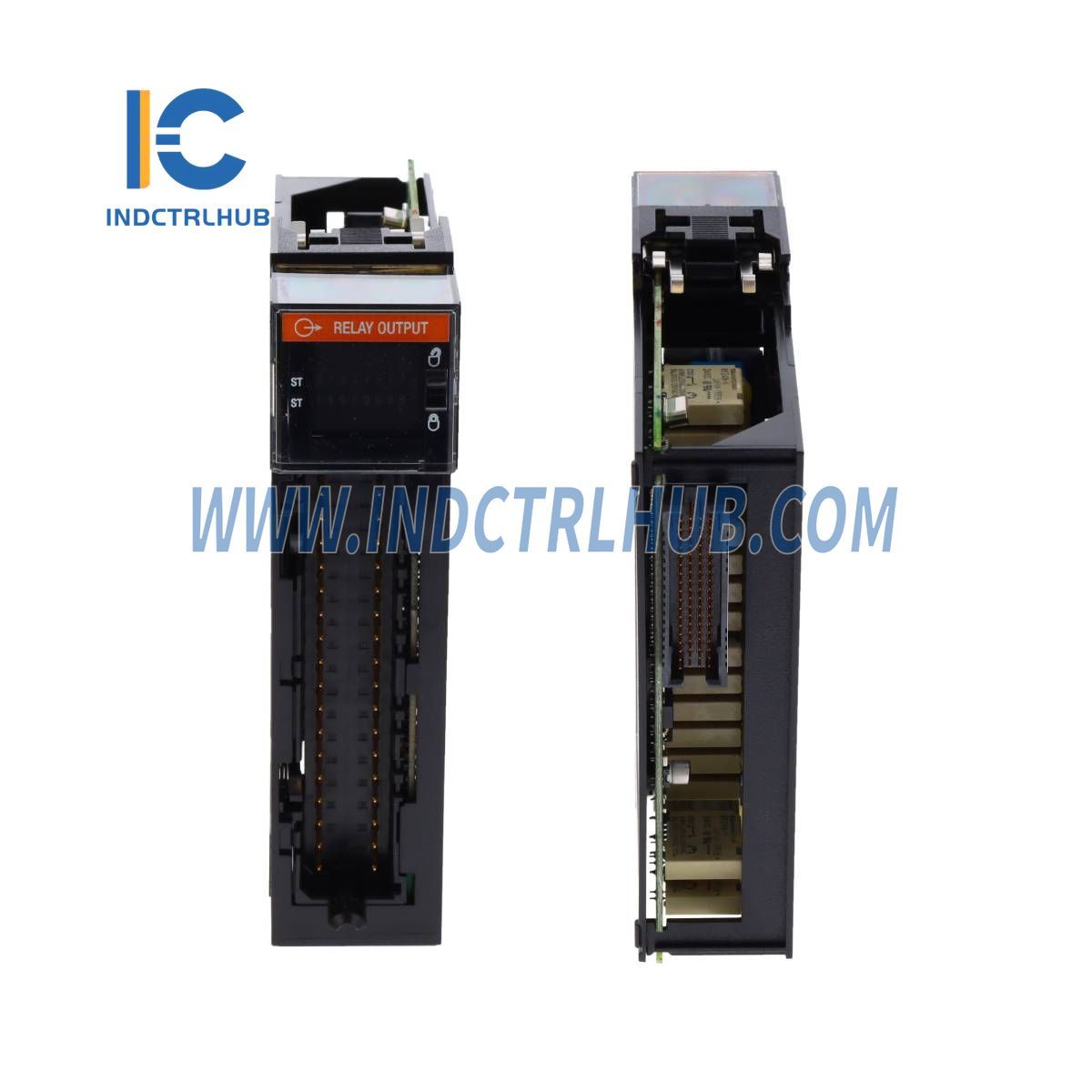

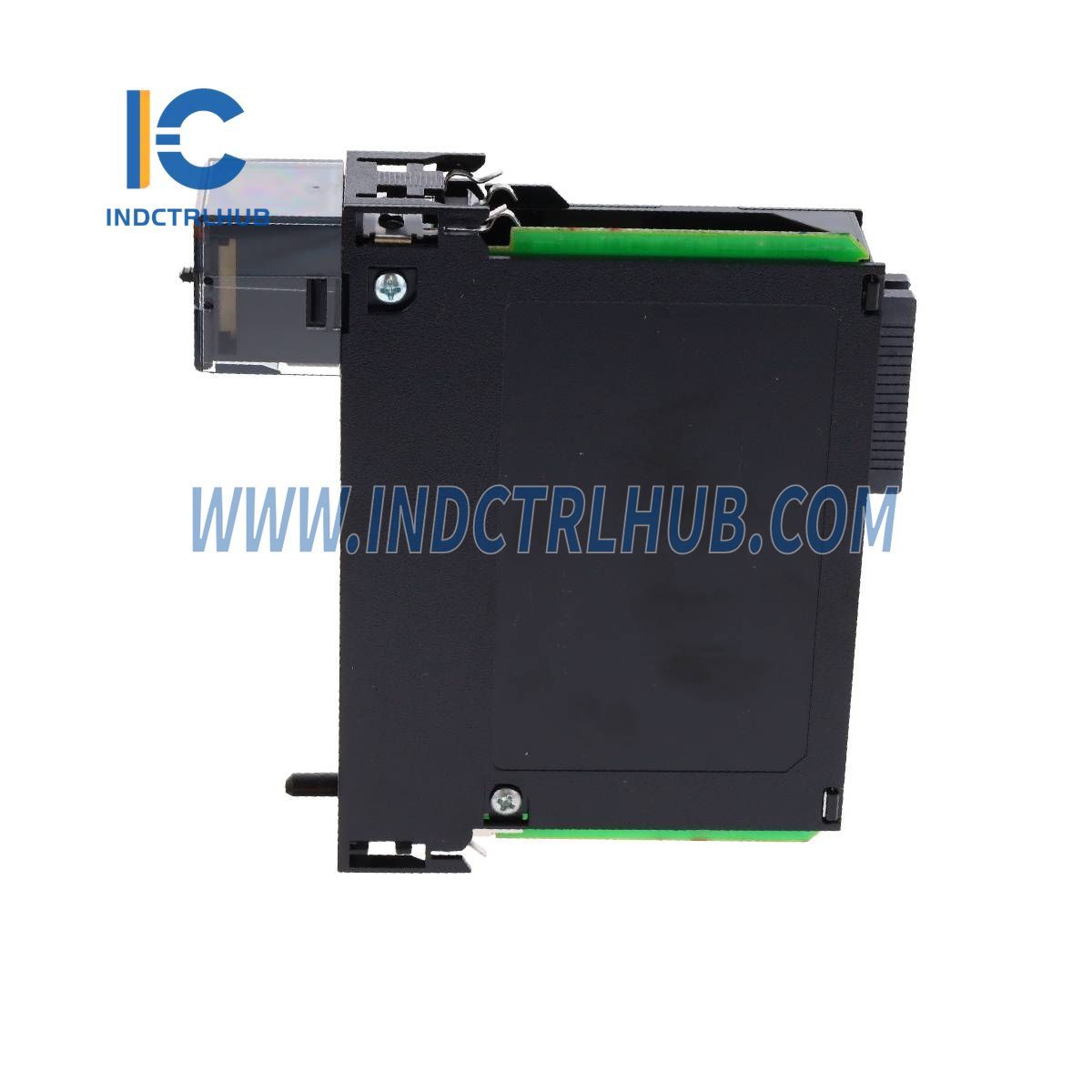

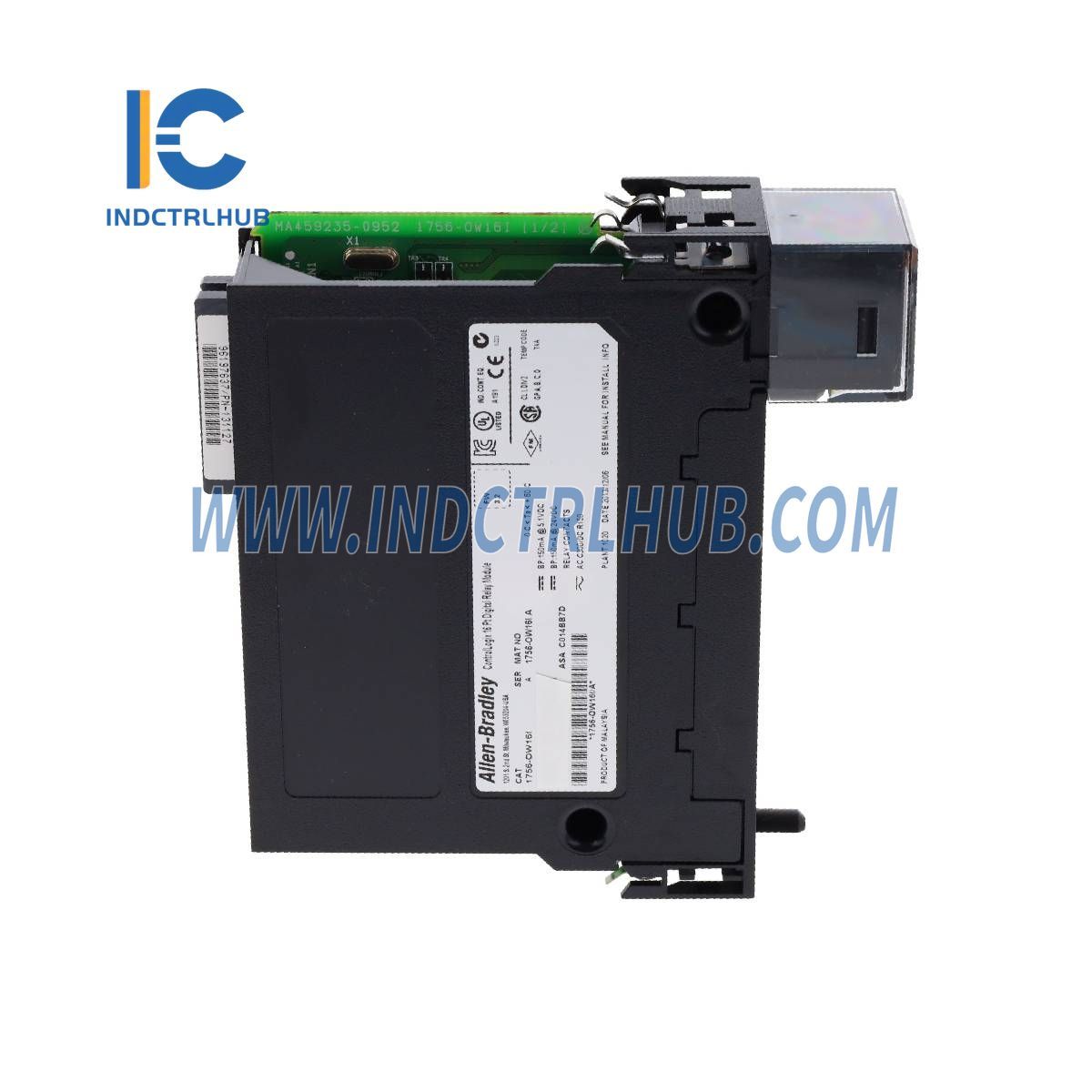

Allen-Bradley 1756-OW16I Kontaktný I/O modul
Prehľad produktu
Modul Allen-Bradley 1756-OW16I je výstupný modul ControlLogix s kontaktmi, ktorý obsahuje 16 normálne otvorených (N.O.) individuálne izolovaných reléových výstupov. Navrhnutý pre priemyselné automatizačné aplikácie, podporuje prevádzku na AC aj DC napätie, čo ho robí ideálnym pre rôzne potreby riadiacich systémov.
Technické špecifikácie
Elektrické hodnotenia
| Atribút | Špecifikácie 1756-OW16I |
|---|---|
| Výstupy | 16 N.O. (individuálne izolované) |
| Menovité zaťaženie pilotného obvodu | C300/R150 |
| Prevádzkové napätie | 5…125V DC, 10…240V AC |
| Výstupné napätie (závislé od zaťaženia) | 1 A pri 5…30V DC, 0,5 A pri 48V DC, 0,22 A pri 125V DC 1,5 A pri 120V AC (50/60 Hz), 0,75 A pri 240V AC (50/60 Hz) |
| Maximálna doba oneskorenia výstupu | Zapnuté z vypnutého: 10 ms, Vypnuté z zapnutého: 10 ms |
| Odber prúdu pri 5.1V | 150 mA |
| Odběr proudu pri 24V | 150 mA |
| Celkový výkon backplanu | 4,4 W |
| Maximálny výkonový odber | 4,5 W pri 60 °C (140 °F) |
| Tepelný rozptyl | 15,35 BTU/h |
| Únikový prúd v stave vypnutia (max.) | 1,5 mA na bod |
| Minimálny záťažový prúd | 10 mA na bod |
| Počiatočný odpor kontaktu (max.) | 100 mΩ pri 6V, 1 A |
| Maximálna prepínacia frekvencia | 1 operácia/3 s (0,3 Hz pri menovitom zaťažení) |
| Čas odskoku (priemerný) | 1,2 ms |
| Očakávaná životnosť kontaktu | Odporové: 300 000 cyklov Induktívne: 100 000 cyklov |
| Naplánované výstupy | Synchronizácia do max. 16,7 s, referencované na koordinovaný systémový čas |
| Stav režimu poruchy (pre každý bod) | Udržať posledný stav, zapnutý alebo vypnutý (vypnutý je predvolený) |
| Stav programového režimu (pre každý bod) | Udržať posledný stav, zapnutý alebo vypnutý (vypnutý je predvolený) |
| Izolačné napätie | 250V (nepretržite), základný typ izolácie (výstupy na spätnú zbernicu, výstup k výstupu) |
| Kľúčovanie modulu | Elektronické, softvérovo konfigurovateľné |
| Poistky | Nie je chránené (odporúča sa externá poistka IFM) |
| Odnímateľný svorkovnicový blok (RTB) | 1756-TBCH, 1756-TBS6H |
| RTB kľúčovanie | Mechanické definované používateľom |
| Šírka drážky | 1 |
| Kategória vodiča | 1 (Dodržiavajte pokyny pre priemyselné automatizačné zapojenie a uzemnenie, Publikácia 1770-4.1) |
| Trieda krytia | Žiadne (otvorený štýl) |
Environmentálne hodnotenia
| Atribút | Špecifikácie 1756-OW16I |
|---|---|
| Prevádzková teplota | 0…60 °C (32…140 °F) |
| Nepracovná teplota | -40…+85 °C (-40…+185 °F) |
| Relatívna vlhkosť | 5…95 % bez kondenzácie |
| Odolnosť proti vibráciám | 2 g pri 10…500 Hz (IEC 60068-2-6) |
| Odolnosť proti otrasom (prevádzka) | 30 g (IEC 60068-2-27) |
| Odolnosť proti otrasom (neprevádzkový stav) | 50 g (IEC 60068-2-27) |
| Imunita voči ESD | 6 kV (kontaktné výboje), 8 kV (výboje vo vzduchu) (IEC 61000-4-2) |
| Imunita voči vyžarovanému RF rušeniu | 10V/m (80…2000 MHz), 3V/m (2000…2700 MHz) (IEC 61000-4-3) |
| Imunita proti elektrickým rýchlym prechodným javom/škvrnám | ±4 kV pri 5 kHz (IEC 61000-4-4) |
| Ochrana proti prepätiu | ±1 kV medzi vodičmi (DM), ±2 kV medzi vodičom a zemou (CM) (IEC 61000-4-5) |
| Imunita voči vedenému RF rušeniu | 10V rms (150 kHz…80 MHz) (IEC 61000-4-6) |
Certifikácie & súlad
| Certifikácia | Popis |
|---|---|
| cULus | UL schválené pre priemyselné riadiace zariadenia (USA a Kanada) |
| UL nebezpečné miesta | Trieda I, Oddelenie 2, Skupiny A, B, C, D (UL súbor E194810) |
| CE | Smernica EMC 2014/30/EÚ, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2 |
| RCM | Austrálska priemyselná emisná norma (EN 61000-6-4) |
| FM | FM schválené pre triedu I, oddiel 2, skupiny A, B, C, D |
| KC | Kórejská registrácia vysielacej a komunikačnej techniky |
| UKCA | Predpisy pre elektromagnetickú kompatibilitu a bezpečnosť |
| Zhoda s Marokom | Predpisy pre elektrické zariadenia a elektromagnetickú kompatibilitu |
