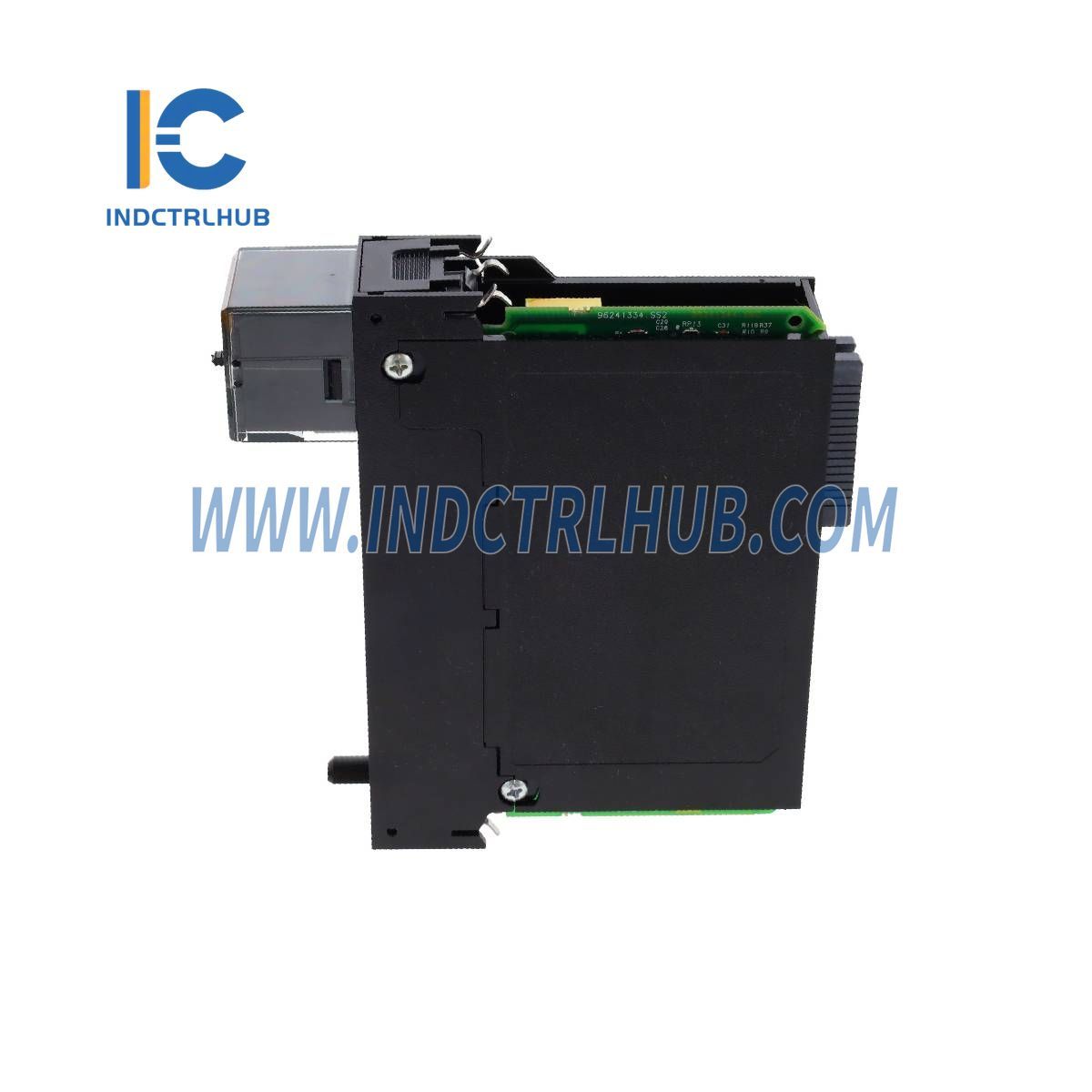

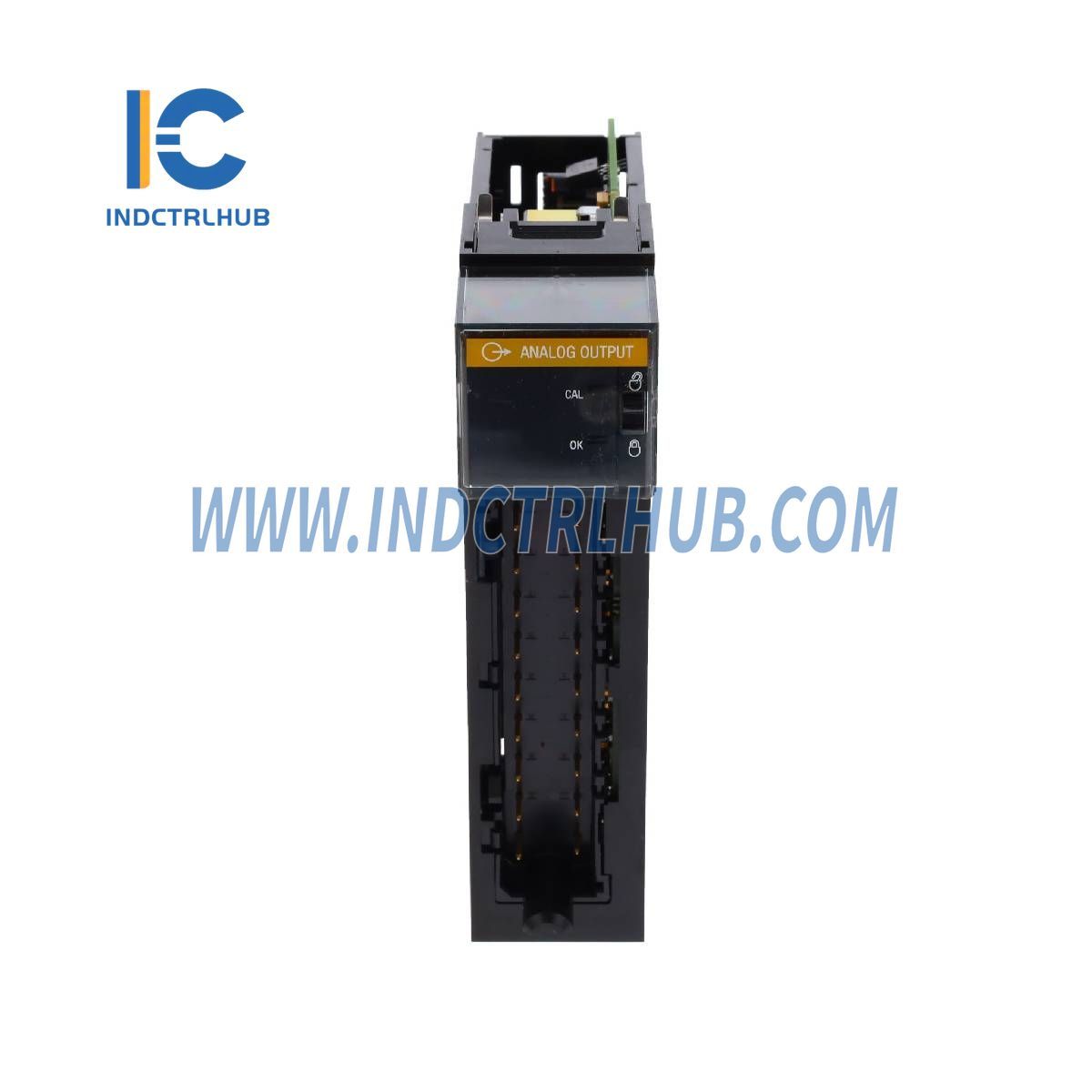

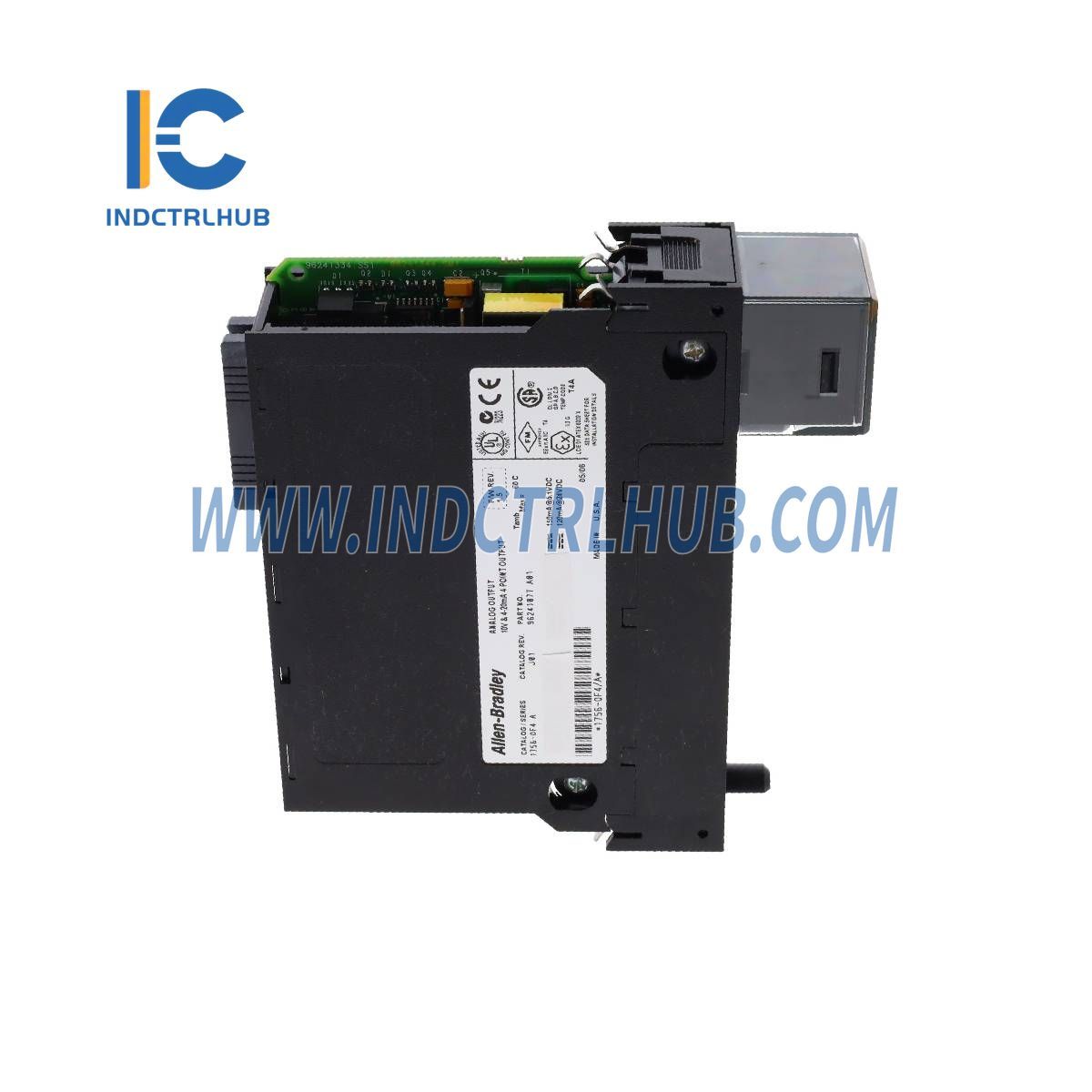

Modul analógového výstupu Allen-Bradley 1756-OF4
Prehľad produktu
Allen-Bradley 1756-OF4 je 4-kanálový modul analógového výstupu navrhnutý pre systémy ControlLogix. Podporuje výstup napätia aj prúdu s vysokým rozlíšením, presnosťou a spoľahlivosťou pre priemyselné automatizačné aplikácie.
Technické špecifikácie
Elektrické hodnotenia
| Atribút | Špecifikácie 1756-OF4 |
|---|---|
| Výstupné kanály | 4 výstupy napätia alebo prúdu |
| Rozsah výstupného napätia | ±10 V |
| Rozsah výstupného prúdu | 0…20 mA |
| Rozlíšenie | Napätie: 15-bitové na 10,5 V (320 µV/bit) Prúd: 16-bitový na 21 mA (325 nA/bit) |
| Odběr proudu pri 5,1 V DC | max. 200 mA |
| Odběr proudu pri 24V DC | max. 155 mA |
| Spotreba energie spätného panela | max. 4,74 W |
| Výkonové straty | 4,74…1,74 W (v závislosti od záťaže) |
| Tepelný rozptyl | 16,17 BTU/h |
Výkon a presnosť
| Atribút | Špecifikácia |
|---|---|
| Detekcia otvoreného obvodu | Iba prúdový výstup (výstup musí byť nastavený >0,1 mA) |
| Ochrana proti prepätiu | ±24 V DC |
| Ochrana proti skratu | Elektronicky obmedzený prúd na max. 21 mA |
| Schopnosť riadenia | Napätie: >2000 Ω Prúd: 0…750 Ω |
| Doba ustálenia | <2 ms do 95 % konečnej hodnoty (rezistívne záťaže) |
| Kalibrovaná presnosť | Lepšie ako 0.05% z rozsahu (0…21 mA, -10,4…10,4 V) |
| Drift offsetu | 20 µV/°C 80 nA/°C |
| Maximálny drift zisku | Napätie: 6 ppm/°C (125 µV/°C) Prúd: 30 ppm/°C (630 nA/°C) |
| Chyba modulu | Napätie: 0,1% rozsahu Prúd: 0,2% rozsahu |
| Čas skenovania modulu | 12 ms (plávajúca desatinná čiarka) 8 ms (celé číslo) |
| Formát dát | Celé číslo režim (vľavo zarovnané, 2-komplement) IEEE 32-bitové plávajúce desatinné číslo |
| Metóda konverzie | R-Ladder DAC (monotónny, bez chýbajúcich kódov) |
Environmentálne hodnotenia
| Atribút | Špecifikácia |
|---|---|
| Prevádzková teplota |
Séria C: 0…60°C (32…140°F) Séria B: 0…55°C (32…131°F) |
| Nepracovná teplota | -40…85°C (-40…185°F) |
| Relatívna vlhkosť | 5…95 % (bez kondenzácie) |
| Odolnosť proti otrasom | 30 g (neprevádzkové) |
| Odolnosť proti vibráciám | 2 g pri 10–500 Hz |
| Imunita voči ESD | 6 kV (kontakt) / 8 kV (vzduch) |
| Ochrana proti prepätiu | ±1 kV (medzi fázami), ±2 kV (fáza-zem) |
Mechanické a inštalácia
| Atribút | Špecifikácia |
|---|---|
| Šírka drážky | 1 |
| Izolačné napätie | 250V (nepretržite), základná izolácia (výstupy na zadnú dosku) |
| Možnosti svorkovnicového bloku | 1756-TBNH / 1756-TBSH |
| Veľkosť vodiča (jednotlivý vodič) | 0,33–2,1 mm² (22–14 AWG) pevný alebo lankový |
| Veľkosť vodiča (dvojitý vodič) | 0,33–1,3 mm² (22–16 AWG) pevný alebo lankový |
| Krútiaci moment (svorkovnicový blok) | 1,36 N•m (12 lb•in) |
