Product Description
Prehľad

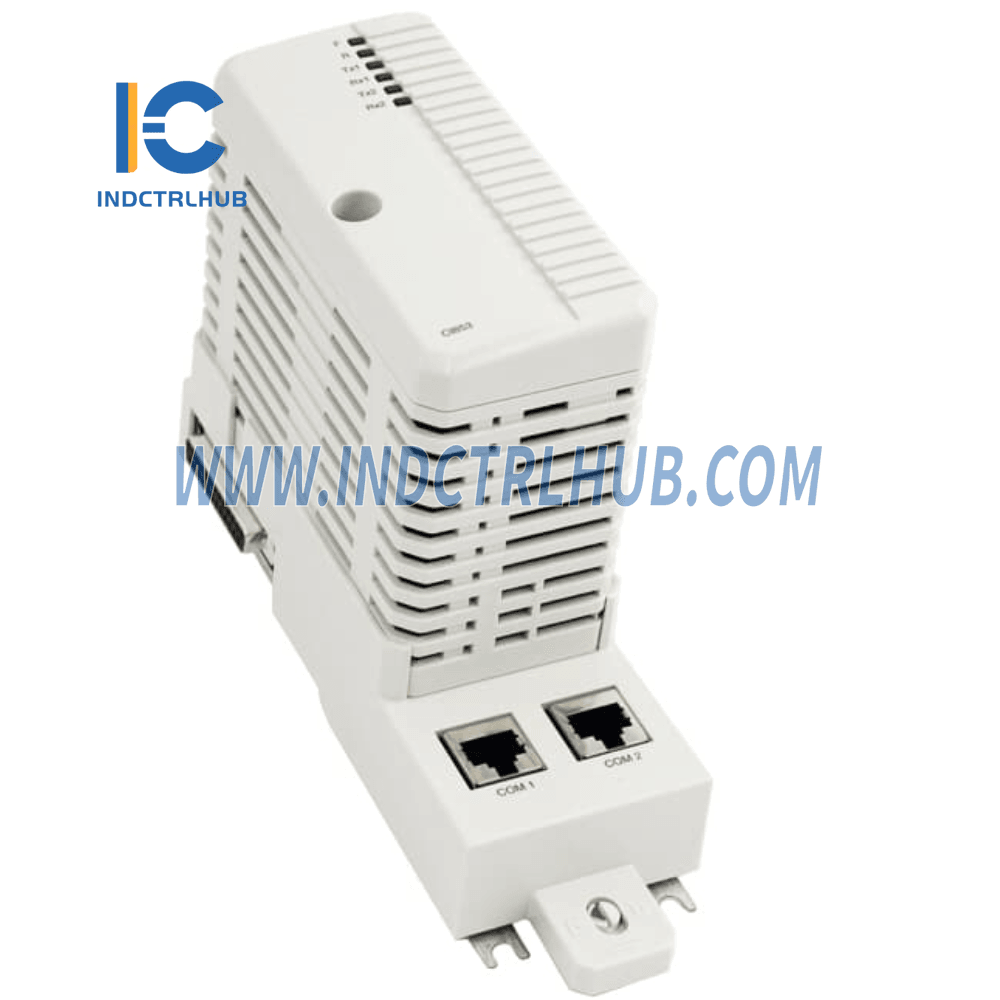

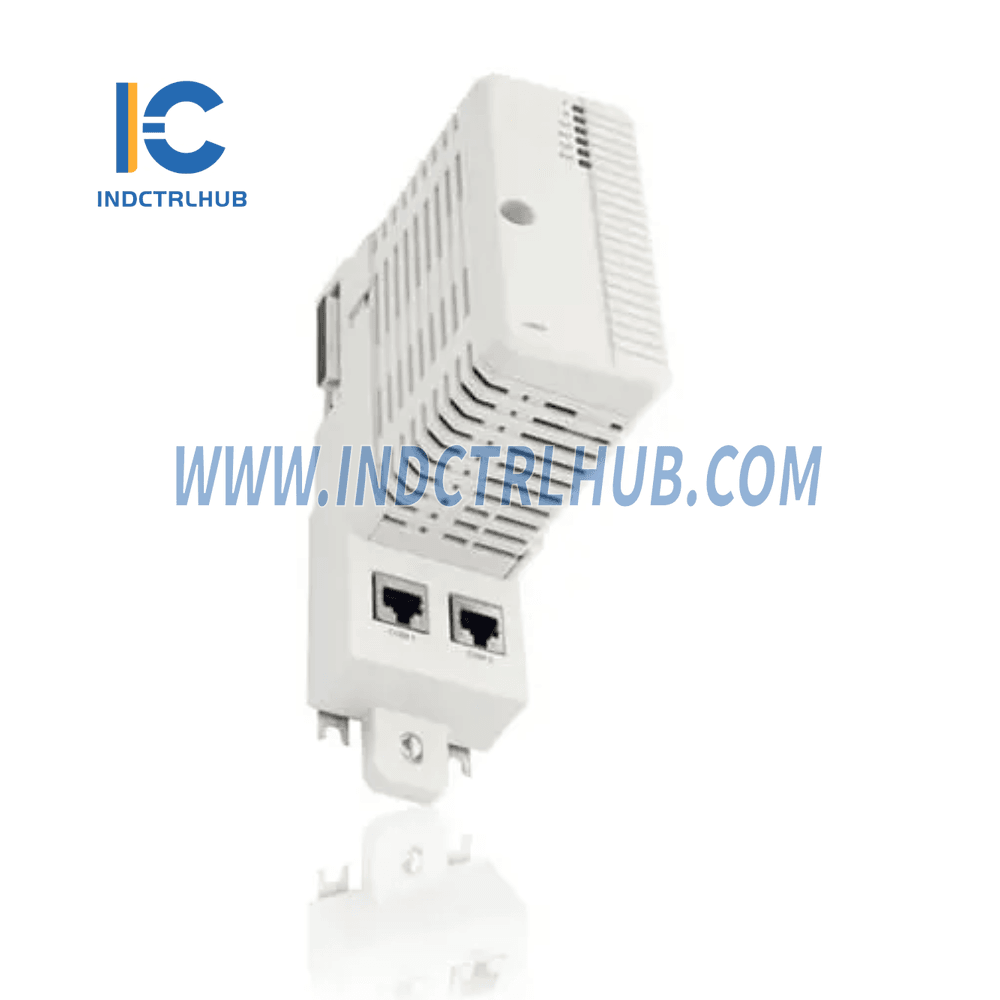

Modul CI853 RS-232 je navrhnutý pre bezproblémovú komunikáciu v automatizačných systémoch ABB, podporuje viacero protokolov a funkcií pre robustné priemyselné aplikácie.
Kľúčové vlastnosti
-
Podporované protokoly:
-
COMLI:
- Používa sa na vstavaných portoch COM3 alebo CI853.
- Podporuje Master/Slave komunikáciu v poloduplexe.
- Kompatibilné s dial-up modemami ovládanými aplikáciou.
- Dĺžka kábla rozšíriteľná pomocou optických prevodníkov.
-
MODBUS RTU:
- Otvorený sériový protokol odvodený od architektúry Master/Slave.
- Podporuje RS-232 alebo RS-485 v poloduplexnom režime.
- Konfigurovateľné iba pre Master režim na portoch CI853.
-
Siemens 3964R:
- Použiteľné na portoch COM3 alebo CI853.
- Vyžaduje štandardnú komunikáciu RS-232C/485.
-
Samo-definovaná sériová komunikácia:
- Dostupné na portoch COM3 a CI853.
-
COMLI:
-
Podpora Hot Swap: Zabezpečuje nepretržitú prevádzku počas výmeny modulu.
-
Kompatibilita: Funguje s HI ovládačmi a podporuje rôzne priemyselné prostredia.
Technické špecifikácie
| Atribút | Detaily |
|---|---|
| Číslo článku | 3BSE018103R1 (CI853K01) |
| Komunikačný protokol | COMLI a MODBUS RTU |
| Počet kanálov | 2 |
| Rýchlosť prenosu | 75 - 19 200 b/s |
| Režimy Master/Slave | Master/Slave (COMLI), Master (MODBUS RTU) |
| Typ konektora | RJ-45 samica (8-pinová) |
| Podpora Hot Swap | Áno |
| Maximálny počet jednotiek na CEX zbernici | 12 |
Prostredie a certifikácia
| Atribút | Detaily |
|---|---|
| Prevádzková teplota | +5 až +55 °C (+41 až +131 °F) |
| Skladovacia teplota | -40 až +70 °C (-40 až +158 °F) |
| Ochrana proti korózii | G3 v súlade s ISA 71.04 |
| Trieda ochrany | IP20 (EN60529, IEC 529) |
| Certifikáty | CE, ABS, BV, DNV-GL, LR |
| Súlad s RoHS | SMERNICA/2011/65/EÚ (EN 50581:2012) |
| Súlad s WEEE | SMERNICA/2012/19/EÚ |
Fyzické rozmery
| Atribút | Detaily |
|---|---|
| Šírka | 59 mm (2,3 in.) |
| Výška | 185 mm (7,3 in.) |
| Hĺbka | 127,5 mm (5,0 in.) |
| Hmotnosť | 700 g (1.5 lbs) |
Aplikácie
- COMLI protokol: Vhodný pre ABB-špecifickú asynchrónnu komunikáciu medzi riadiacimi jednotkami.
- MODBUS RTU: Priemyselný štandardný protokol pre spoľahlivú sériovú komunikáciu.
- Siemens 3964R a vlastný sériový: Univerzálny pre špecializované konfigurácie.
Výhody
- Univerzálna podpora protokolov: Zlepšuje integráciu medzi rôznymi systémami.
- Robustný a spoľahlivý: Certifikovaný pre náročné priemyselné prostredia.
- Jednoduchosť použitia: Jednoduché nastavenie a modularita s podporou hot swap.
