Product Description
Обзор

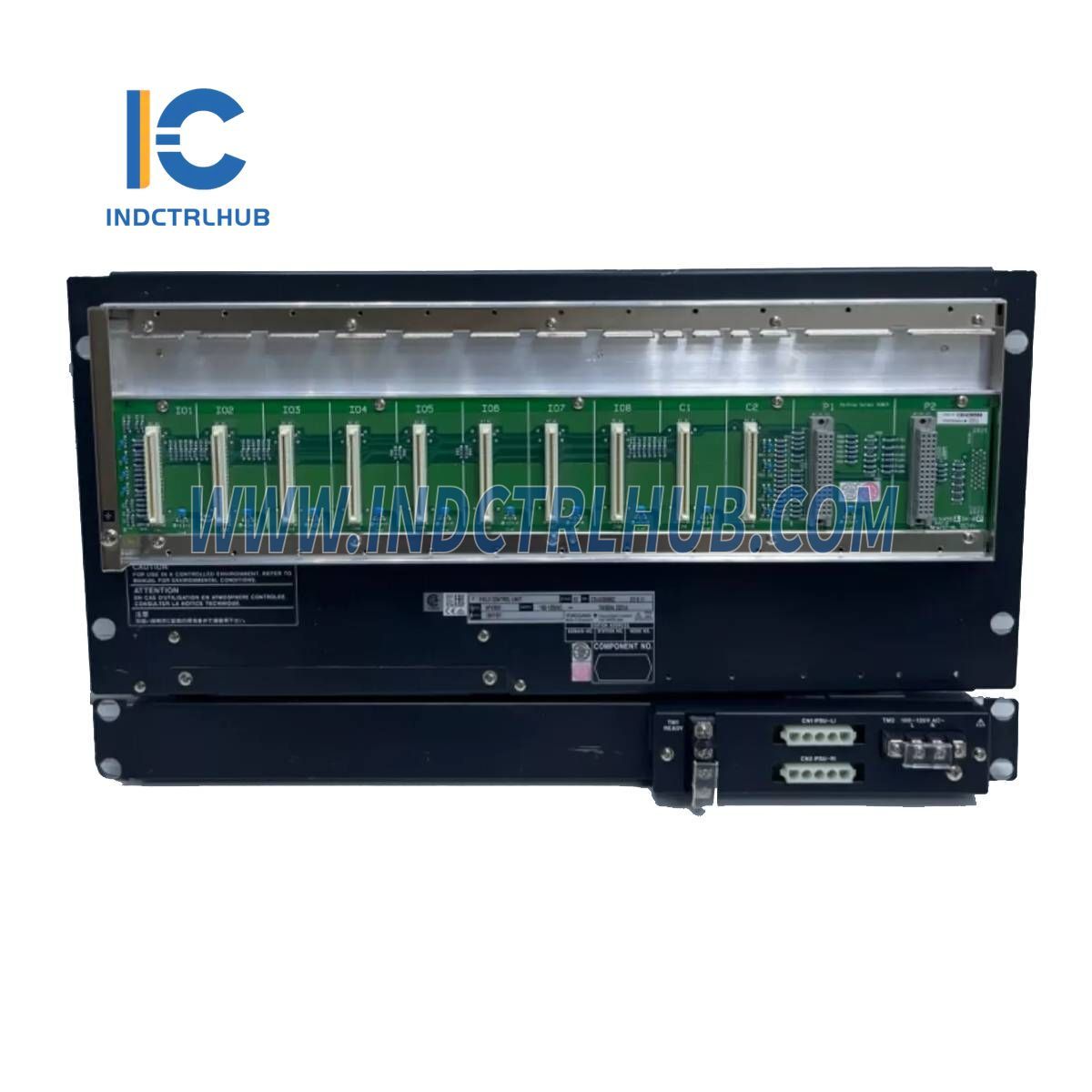

YOKOGAWA AFV30D-A41152 — это дуплексный блок управления полем (FCU), предназначенный для использования с системами Vnet/IP и FIO. Он обеспечивает высокую надежность и отказоустойчивость в приложениях управления промышленными процессами, поддерживая двойные резервные конфигурации как для питания, так и для связи.
Основные характеристики
- Двойной резервный процессор и блок питания
- Резервное питание памяти до 72 часов (на батарейках)
- Двойная резервированная связь Vnet/IP
- Поддерживает до 13 узловых блоков (ANB10/ANB11)
- 19-дюймовый монтаж в стойку
- Готовый контактный выход для обнаружения неисправностей
- Опция соответствия Директиве ATEX для опасных сред
Технические характеристики
Память и резервное копирование
- Резервное питание: До 72 часов
- Время зарядки батареи: минимум 48 часов
Интерфейсы связи
-
Интерфейс Vnet/IP: Двойное резервирование
- Высокоскоростные сети для системы CENTUM VP
- Кабель UTP (CAT5e или лучше) к коммутатору уровня 2
-
Интерфейс HKU (необязательно, /HKU)
- Отслеживает условия окружающей среды в шкафу
- Отображает системные сигналы тревоги и состояние работы
Конфигурация узла и модуля
- Макс. количество узлов: До 13 на FCU
-
Модули питания:
- PW481, PW482, или PW484
- Поддерживает двойное резервное питание
-
Модули процессора:
- CP471 (стандарт, R6.01 или новее)
- CP461 (прекращён, возможен апгрейд до CP471)
- Требуется двойная резервная настройка
- Модули ввода/вывода: До 8
Требования к питанию
-
Варианты напряжения:
- 100–120В переменного тока, 50/60 Гц (200 ВА)
- 220–240 В переменного тока, 50/60 Гц (230 ВА)
- 24 В постоянного тока (5,5 А)
Экологическая и безопасность соответствия
- Соответствие директиве ATEX (опционально, /ATDOC)
- Соответствие морским стандартам (опционально, /MRN)
- Требуется установка металлического шкафа с замком для соответствия требованиям ЭМС и безопасности
Физические и монтажные характеристики
- Масса: Около 8,0 кг
- Крепление: монтаж в 19-дюймовую стойку (включены винты M5 и изоляционные втулки)
Связи
- Источник питания: Винтовой зажим М4
- Заземление: Винтовой зажим М4
- Сеть: Кабель UTP (CAT5e или лучше) к коммутатору уровня 2
Коды модели и суффикса
| Модель | Описание |
|---|---|
| АФВ30Д | Дуплексный блок управления полем (Vnet/IP и FIO, монтаж в 19-дюймовую стойку) |
| Суффикс Код | Вариант |
|---|---|
| -А | Стандартный тип (для CP471) |
| 4 | Двойной резервный Vnet/IP, двойной резервный источник питания |
| 1 | Всегда 1 |
| 1 | 100 - 120 В переменного тока |
| 5 | Базовый тип, без взрывозащиты |
| 2 | Всегда 2 (R6.01 или позже) |
Приложения
- Автоматизация промышленных процессов (нефть и газ, химическая промышленность, электростанции)
- Системы управления технологическими процессами, критичными для миссии
- Распределённая система управления CENTUM VP (DCS)
