Обзор продукта

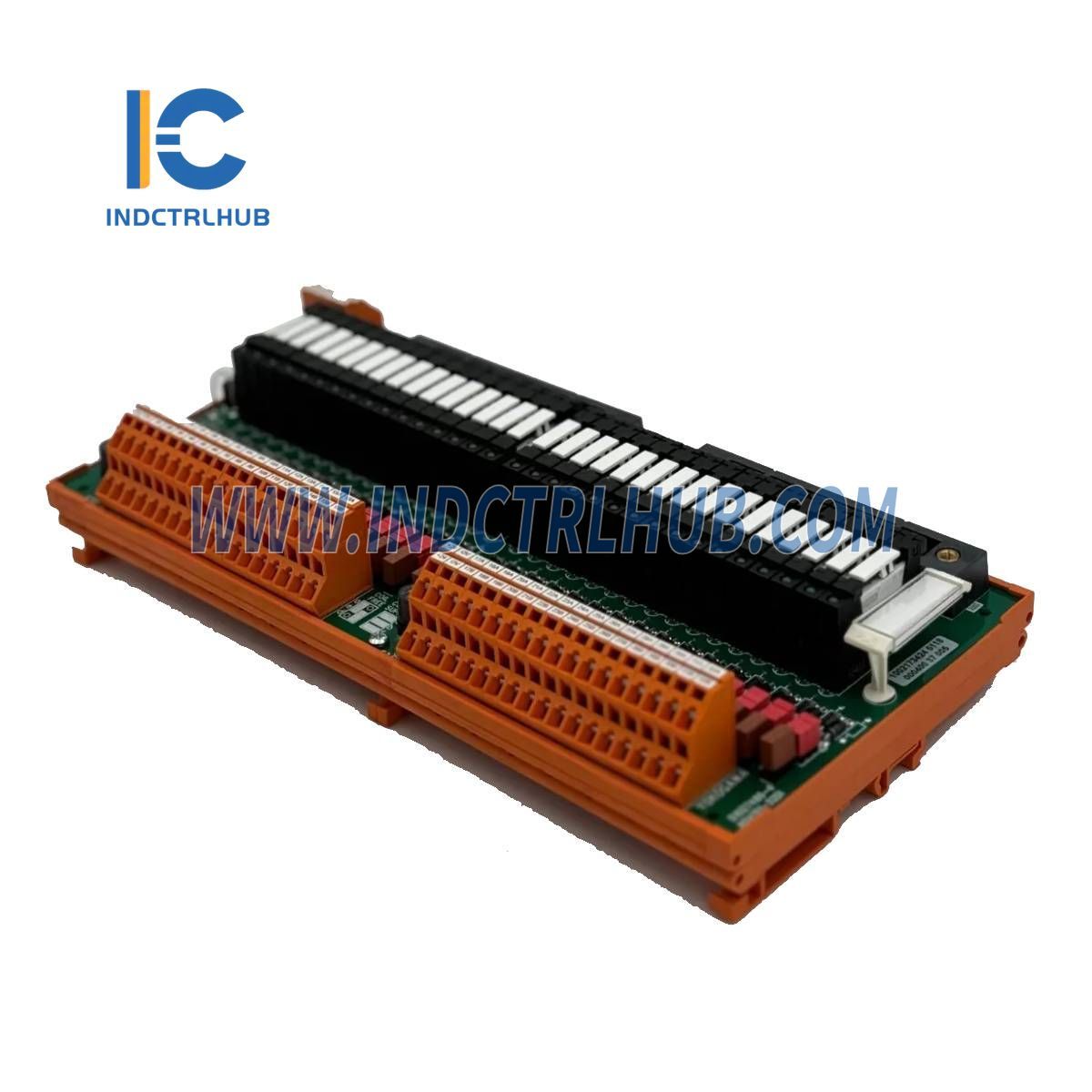

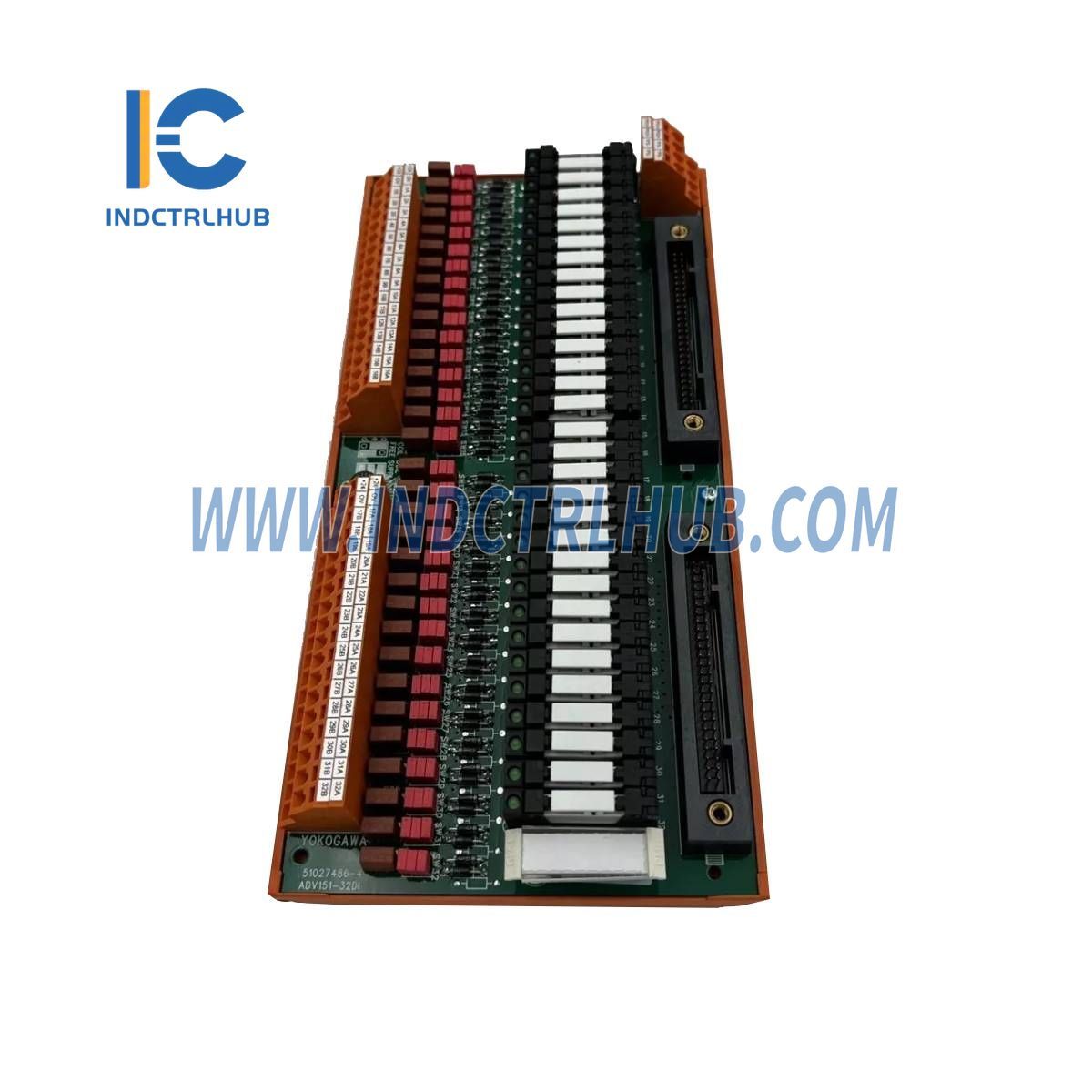

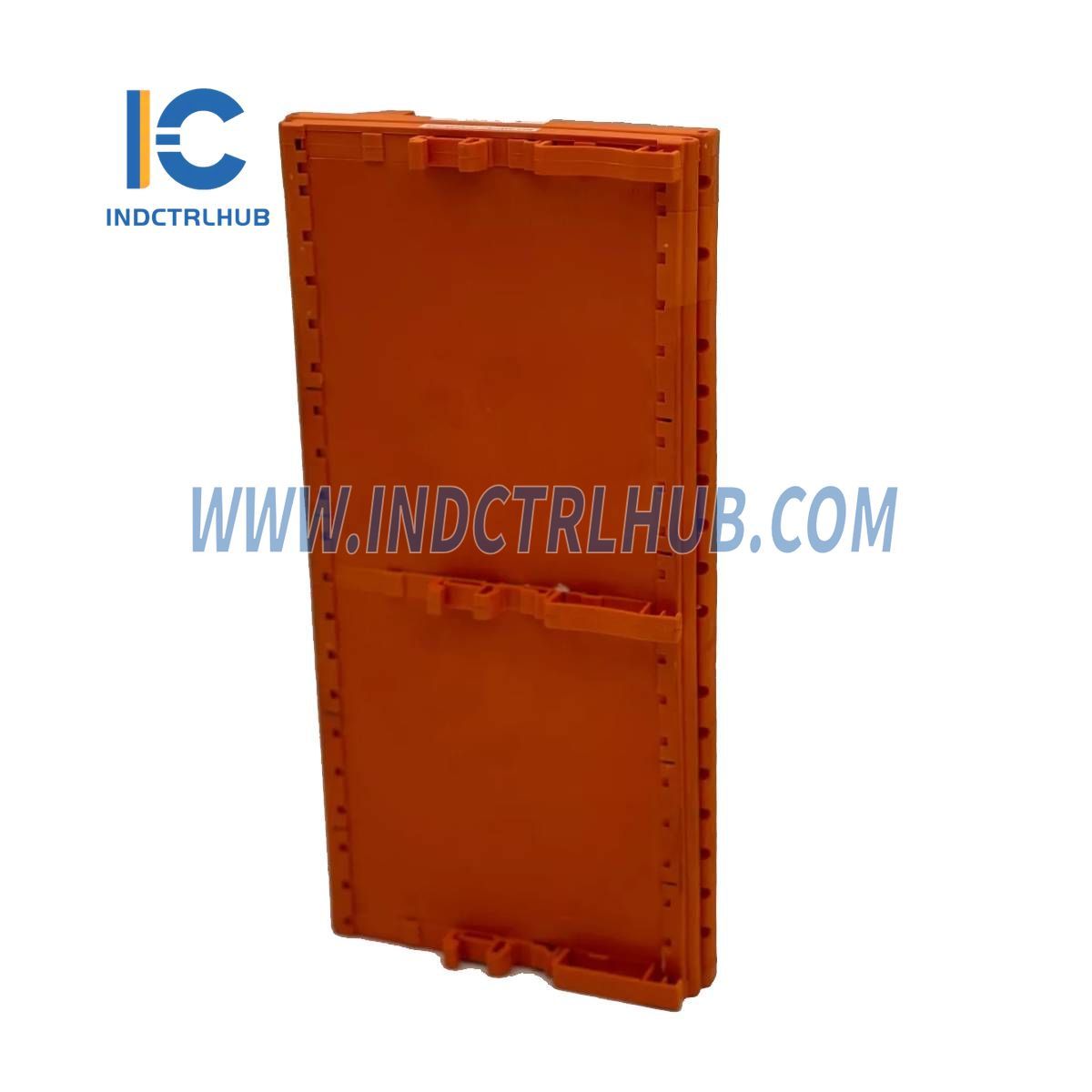

Модуль цифрового ввода Yokogawa ADV151-DI32 предназначен для использования в распределённых системах управления CENTUM (DCS) или системах безопасности ProSafe-RS (SIS) компании Yokogawa. Этот модуль оснащён 32 входными каналами для приёма 24 В постоянного тока сигналов ВКЛ/ВЫКЛ от полевых устройств, таких как переключатели, датчики или реле, обеспечивая изолированные цифровые входы. Обычно он устанавливается в блоках узлов шины ESB или в полевых управляющих блоках и поддерживает конфигурации с двойным резервированием, что делает его подходящим для промышленных применений в нефтегазовой отрасли, химической переработке и энергетике, где необходим надёжный мониторинг сигналов.
Технические характеристики
ADV151-DI32 имеет следующие характеристики, основанные на стандартных параметрах серии ADV151:
| Элемент | Спецификация |
|---|---|
| Модель/Номер детали | АДВ151-ДИ32 |
| Производитель | Иокогава |
| Описание | Модуль цифрового ввода (32 канала, 24 В DC, изолированный) |
| Ряд | ADV151 (CENTUM / ProSafe-RS FIO) |
| Количество входов | 32 канала, изолированные |
| Номинальное входное напряжение | 24 В DC (sink/source) |
| Входной ток | 4,1 мА ± 20% на канал (при 24 В постоянного тока) |
| Максимально допустимое входное напряжение | 30,0 В постоянного тока |
| Время отклика на входе | 8 мс или меньше (для входа статуса) |
| Выдерживаемое напряжение | 2 кВ переменного тока между входным сигналом и системой в течение 1 минуты |
| Рабочая температура | -20°C до 70°C (-4°F до 158°F) |
| Масса | Приблизительно 0,3 кг (0,66 фунта) |
Дополнительные подробности
ADV151-DI32 включает следующую дополнительную информацию на основе его стандартного использования и документации:
| Категория | Подробности |
|---|---|
| Функция | Принимает 32-канальные 24 В постоянного тока сигналы ВКЛ/ВЫКЛ от полевых устройств |
| Монтаж | Установлено в блоке узла шины ESB (например, ANB10S) или в полевом блоке управления (например, AFV30S) |
| Совместимость | CENTUM DCS, ProSafe-RS SIS, поддерживает двухканальную резервную конфигурацию |
| Варианты подключения | Адаптер интерфейса клеммной колодки с прижимом, MIL-кабеля или KS-кабеля |
| Функции | Изоляция каналов, поддержка двойного резервирования, высокоскоростная передача данных |
| Сертификаты | Соответствует промышленным стандартам (например, CE) |
| Тип детали | Новые, излишки или восстановленные |
