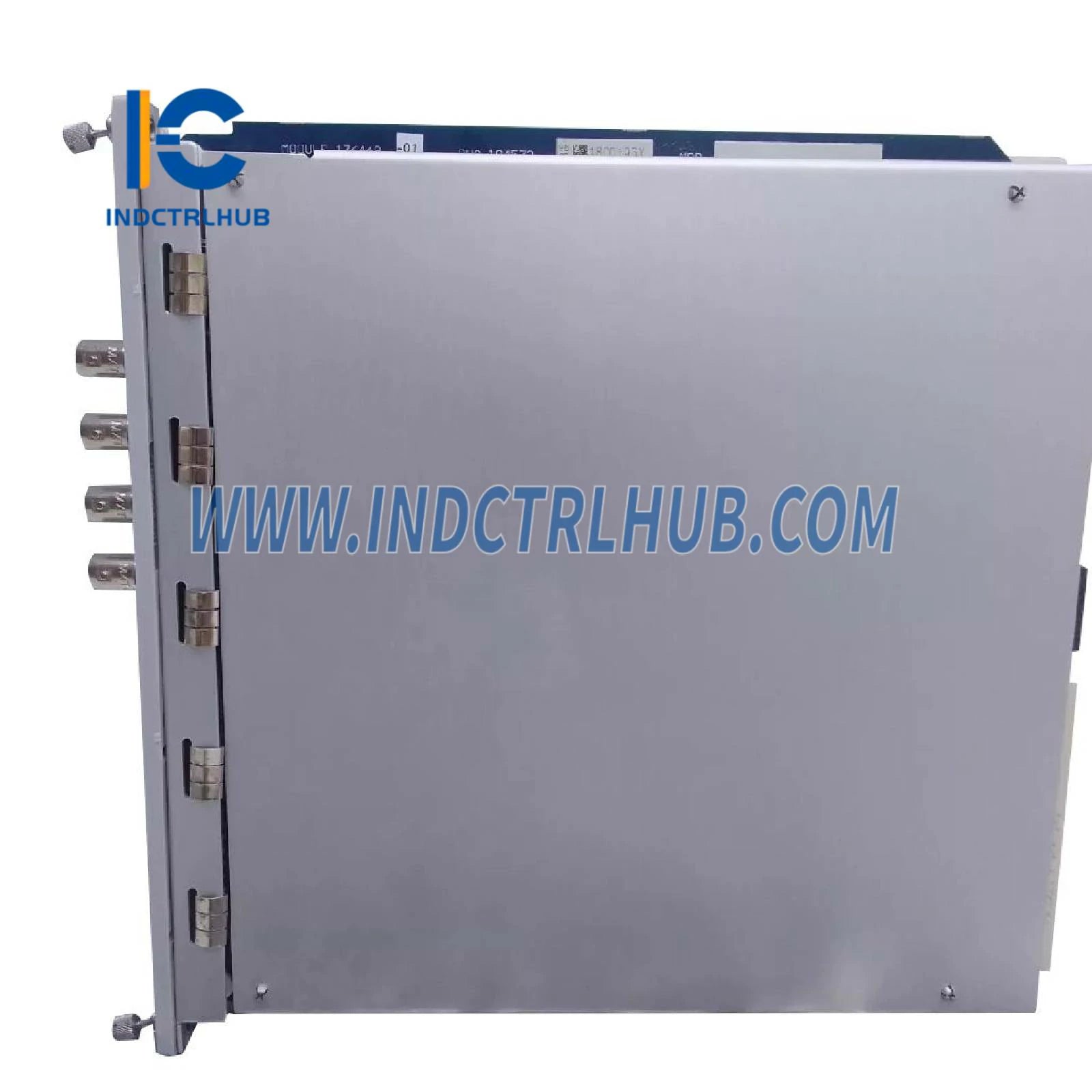

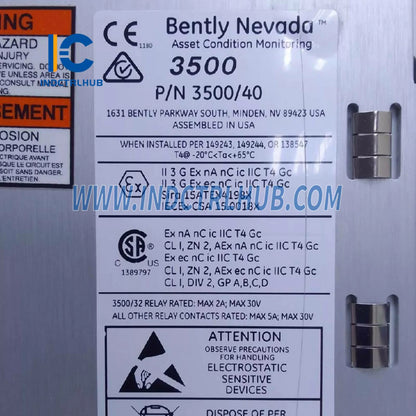

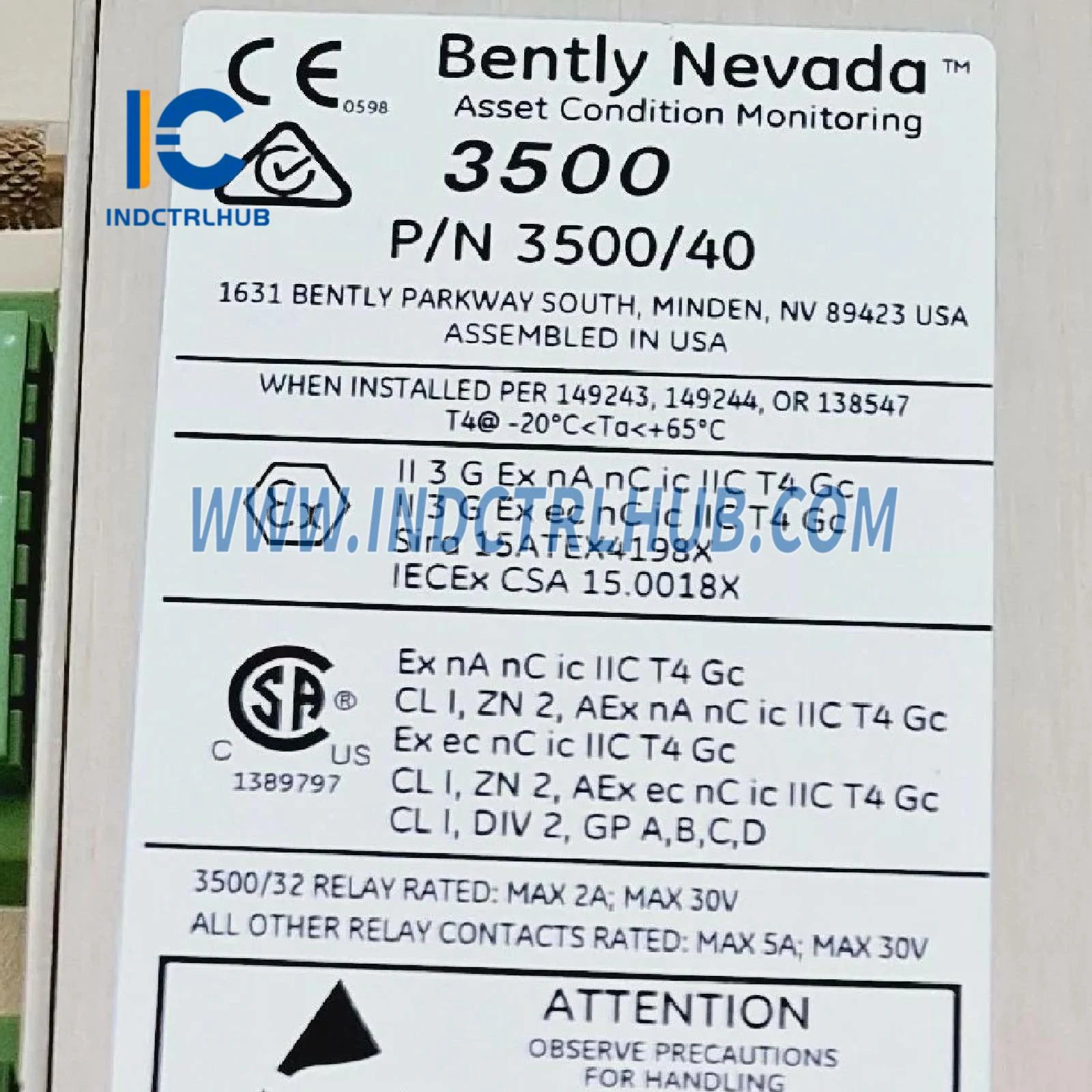

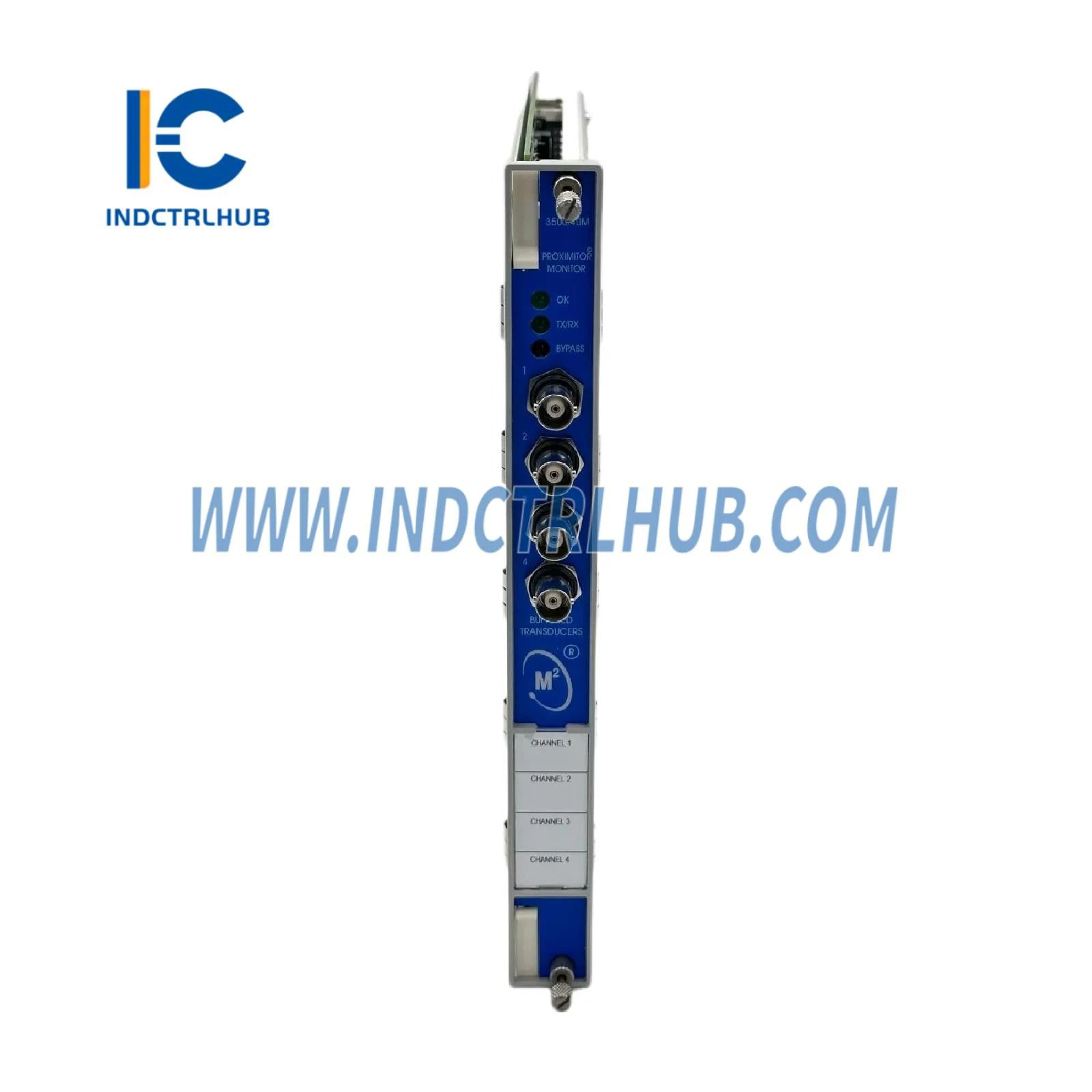

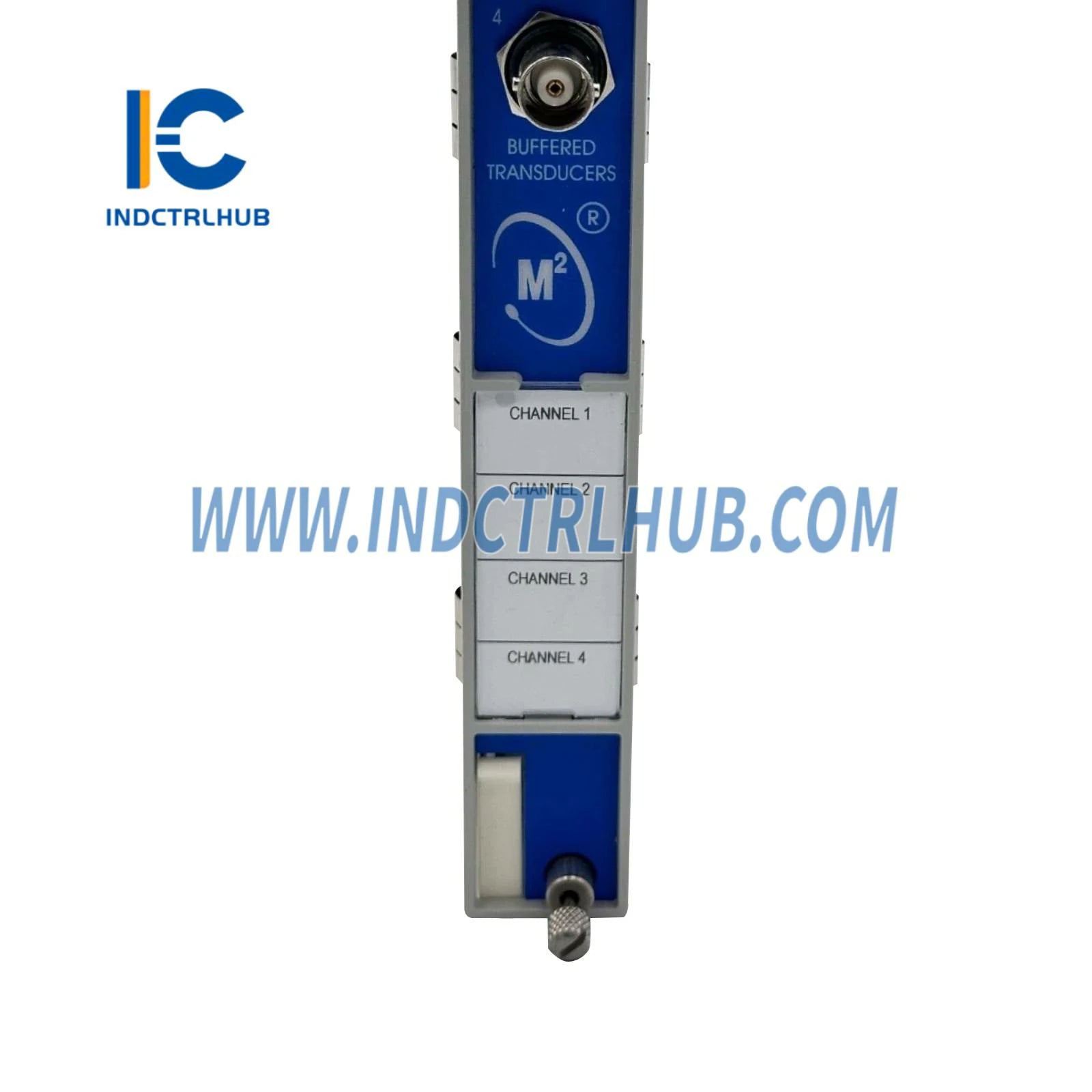

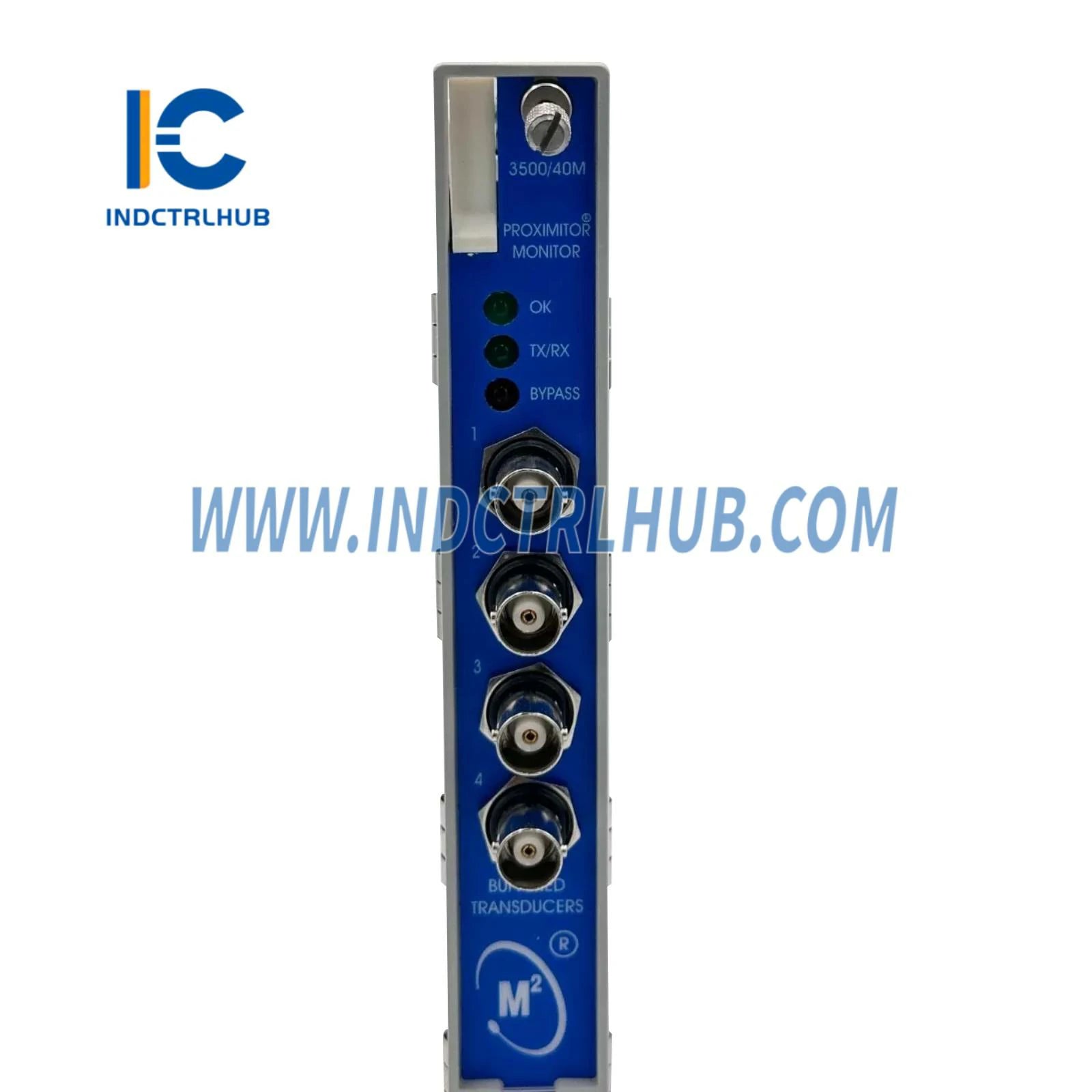

Bently Nevada 3500/40M 176449-01+125680-01 Проксимитор Монитор

Детали продукта

• Производитель: Bently Nevada
• Серия: 3500/40M
• Номер модели/детали: 3500/40M, 176449-01, 125680-01
• Тип модели: Монитор Proximitor
• Запасные части:

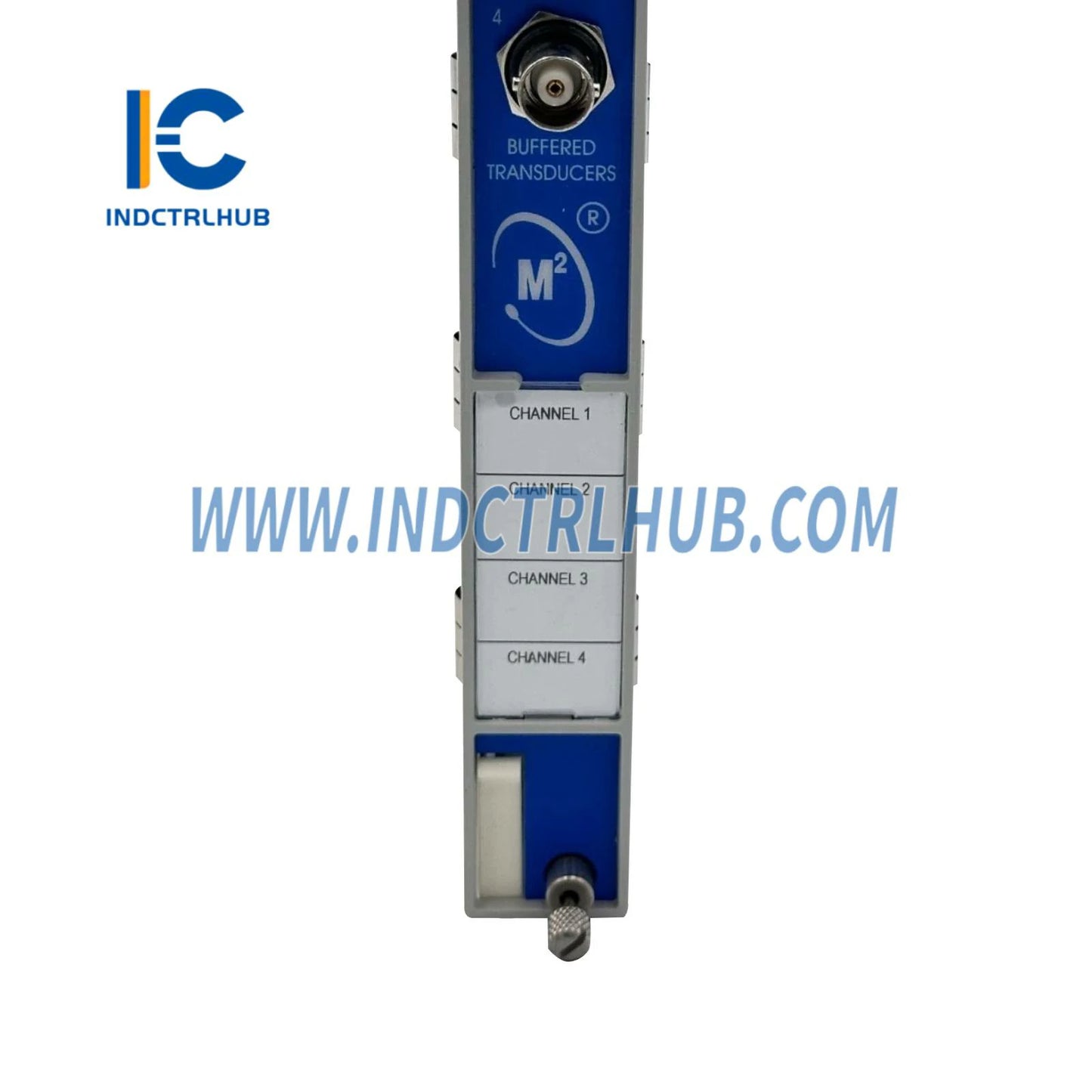

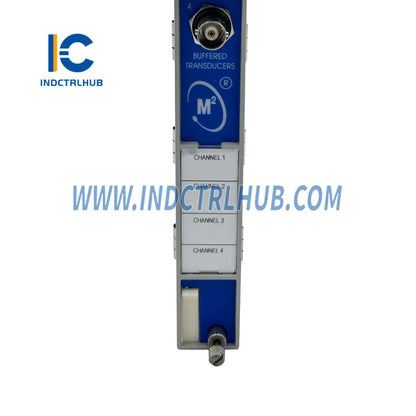

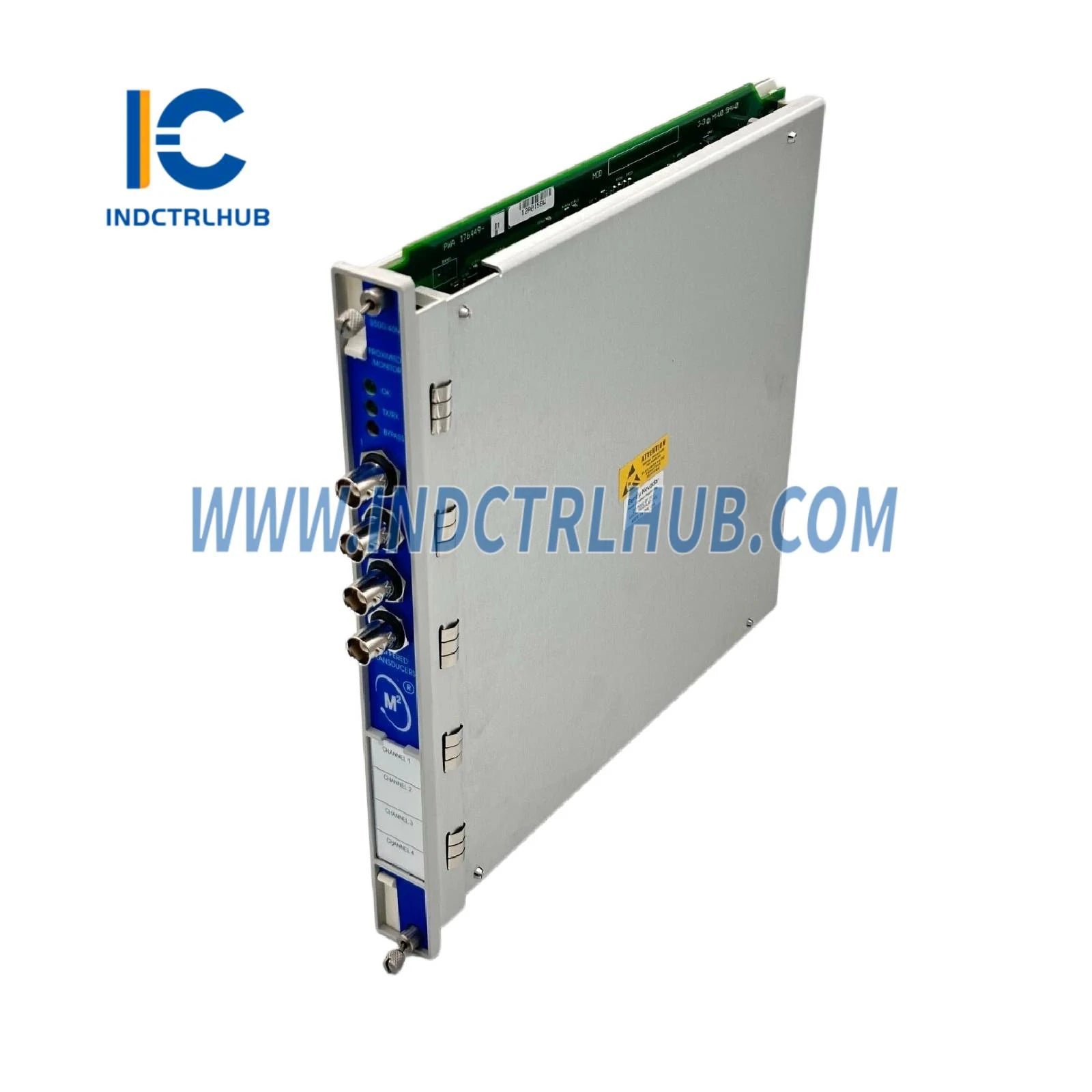

  • 176449-01: Монитор Proximitor 3500/40M

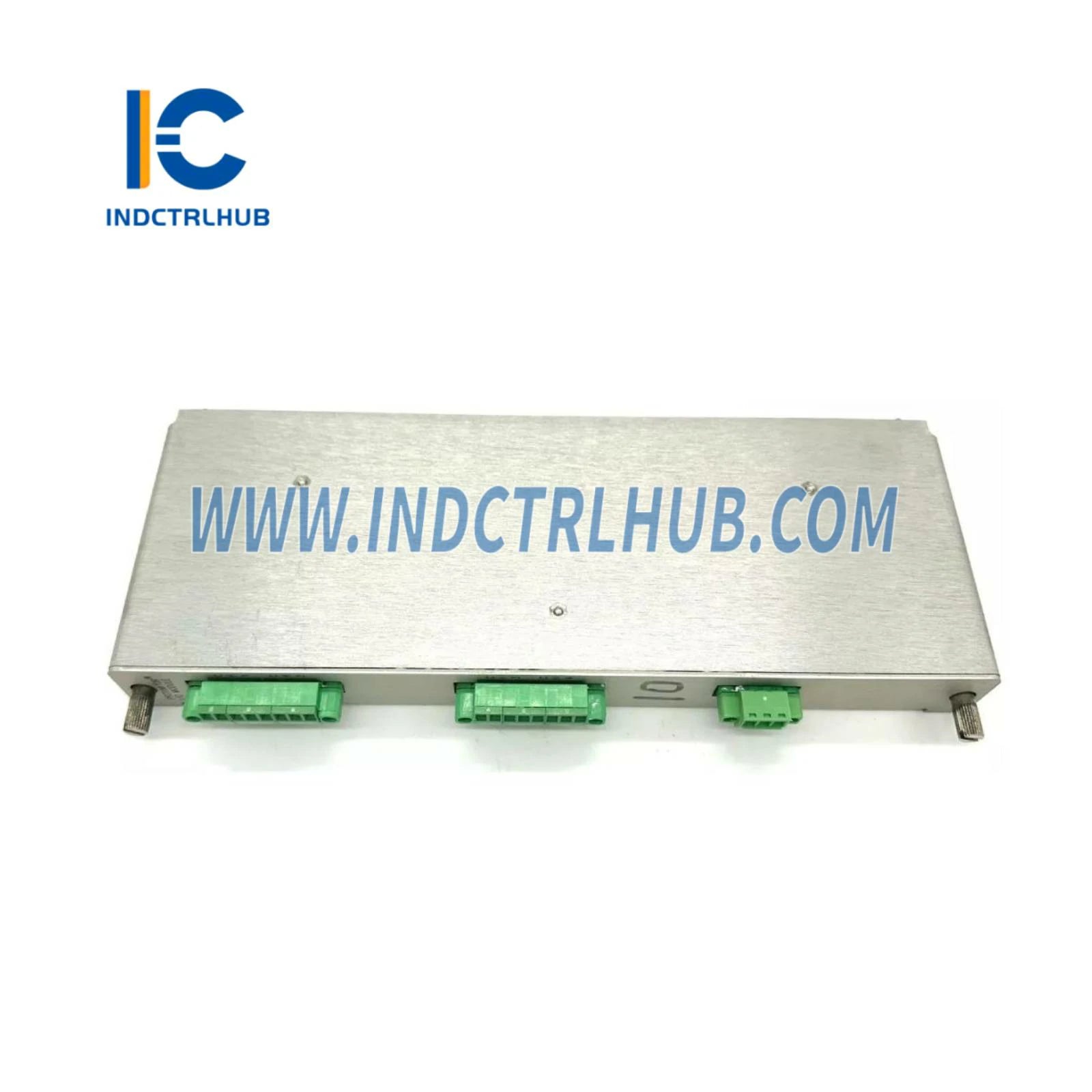

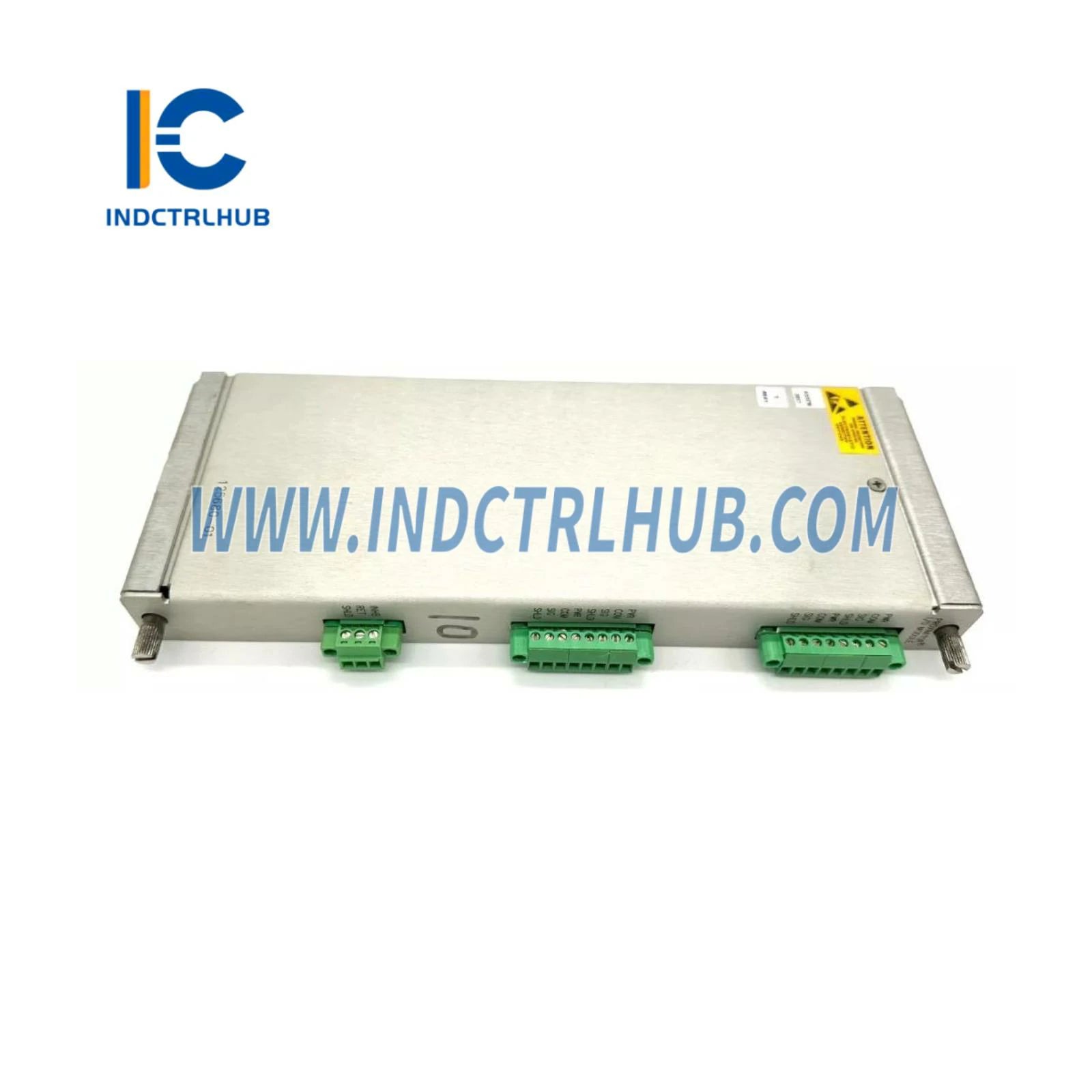

  • 125680-01: Модуль ввода/вывода Proximitor с внутренними терминалами

Описание

Монитор Proximitor 3500/40M — это четырёхканальный монитор, предназначенный для приёма сигналов от датчиков приближения Bently Nevada. Он обрабатывает сигналы для предоставления измерений вибрации и положения, затем сравнивает обработанные сигналы с программируемыми пользователем сигналами тревоги. Этот монитор универсален, и каждый канал может быть запрограммирован с помощью программного обеспечения конфигурации 3500 Rack для выполнения различных функций, таких как:

• Радиальная вибрация
• Толчок
• Эксцентриситет
• Дифференциальное расширение
• REBAM (мониторинг вибрации ротора)

Технические характеристики

• Входы:

  • Сигнал: Принимает 1 до 4 сигналов от датчиков приближения.
  • Потребляемая мощность: 7.7 Ватт, типично.
  • Входное сопротивление:
    • Стандартный ввод/вывод: 10 к_ (входы Proximitor и акселерометра).

• Чувствительность:

  • Радиальная вибрация: 3.94 мВ/мкм (100 мВ/мил) или 7.87 мВ/мкм (200 мВ/мил)
  • Толчок: 3.94 мВ/мкм (100 мВ/мил) или 7.87 мВ/мкм (200 мВ/мил)
  • Эксцентриситет: 3.94 мВ/мкм (100 мВ/мил) или 7.87 мВ/мкм (200 мВ/мил)
  • Дифференциальное расширение: 0.394 мВ/мкм (10 мВ/мил) или 0.787 мВ/мкм (20 мВ/мил)
  • REBAM: 40 мВ/мкм (1000 мВ/мил) или 80 мВ/мкм (2000 мВ/мил)

Экологические ограничения

• Рабочая температура:
  • С модулем ввода/вывода с внутренним/внешним окончанием: -30°C до +65°C (-22°F до +150°F).
  • С модулем ввода/вывода с внутренним барьером (внутреннее окончание): 0°C до +65°C (32°F до +150°F).
• Температура хранения: -40°C до +85°C (-40°F до +185°F).
• Влажность: 95%, без конденсации.

Физические характеристики

• Модуль мониторинга (главная плата):

  • Размеры: 241.3 мм x 24.4 мм x 241.8 мм (9.50 дюйм x 0.96 дюйм x 9.52 дюйм)
  • Вес: 0.91 кг (2.0 фунт)

• Модули ввода/вывода (без барьера):

  • Размеры: 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм)
  • Вес: 0.20 кг (0.44 фунт)

• Модули ввода/вывода (с барьером):

  • Размеры: 241.3 мм x 24.4 мм x 163.1 мм (9.50 дюйм x 0.96 дюйм x 6.42 дюйм)
  • Вес: 0.46 кг (1.01 фунт)

Информация для заказа

• Монитор Proximitor:
  • 3500/40M-AA-BB
  A: Тип модуля ввода/вывода
  • 01: Модуль ввода/вывода Proximitor с внутренним окончанием
  • 02: Модуль ввода/вывода Proximitor с внешними окончаниями
  • 03: Модуль ввода/вывода Proximitor с внутренними барьерами и внутренними окончаниями

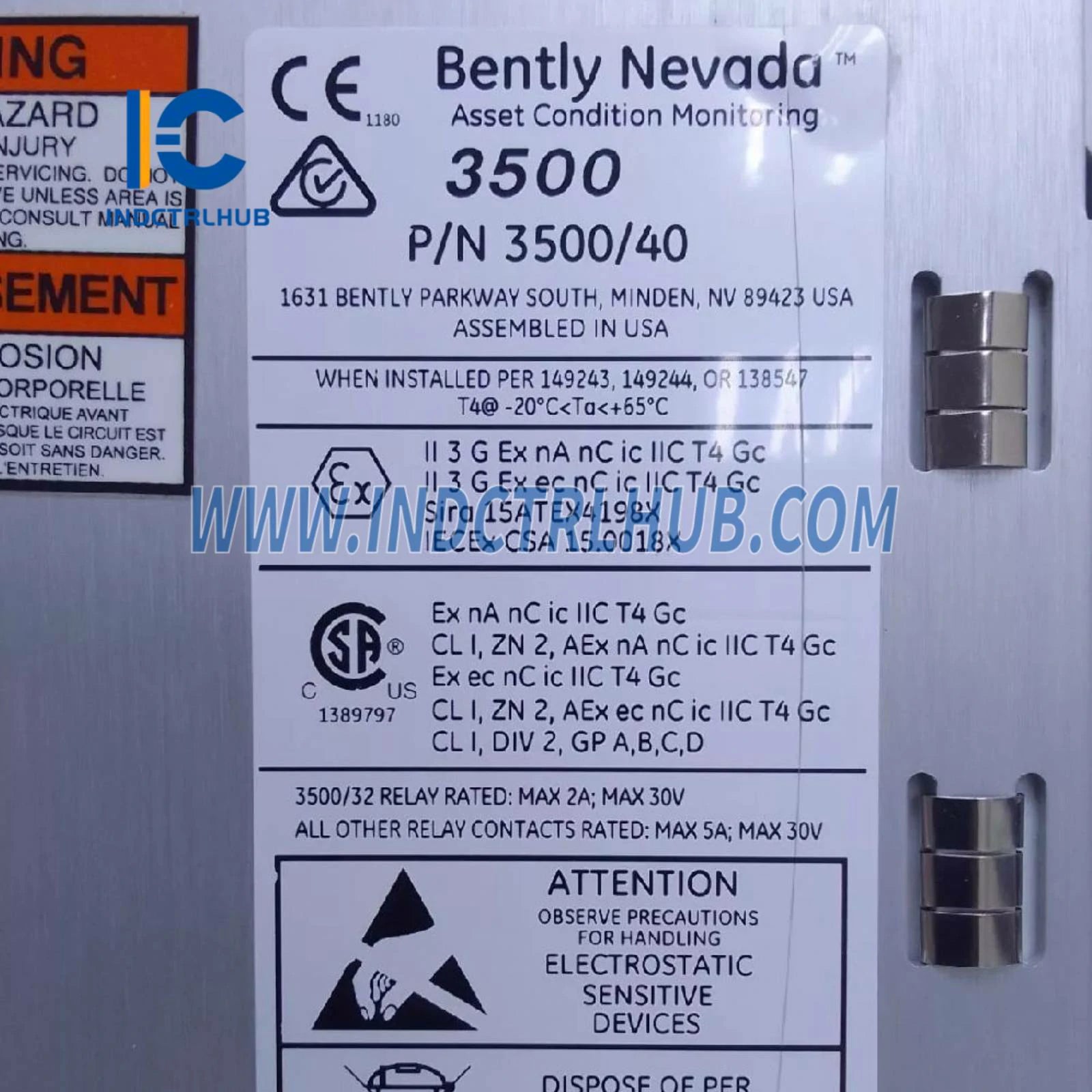

  B: Опция одобрения для опасных зон
  • 00: Нет
  • 01: cNRTLus (Класс 1, Отдел 2)
  • 02: ATEX/IECEx/CSA (Класс 1, Зона 2)
