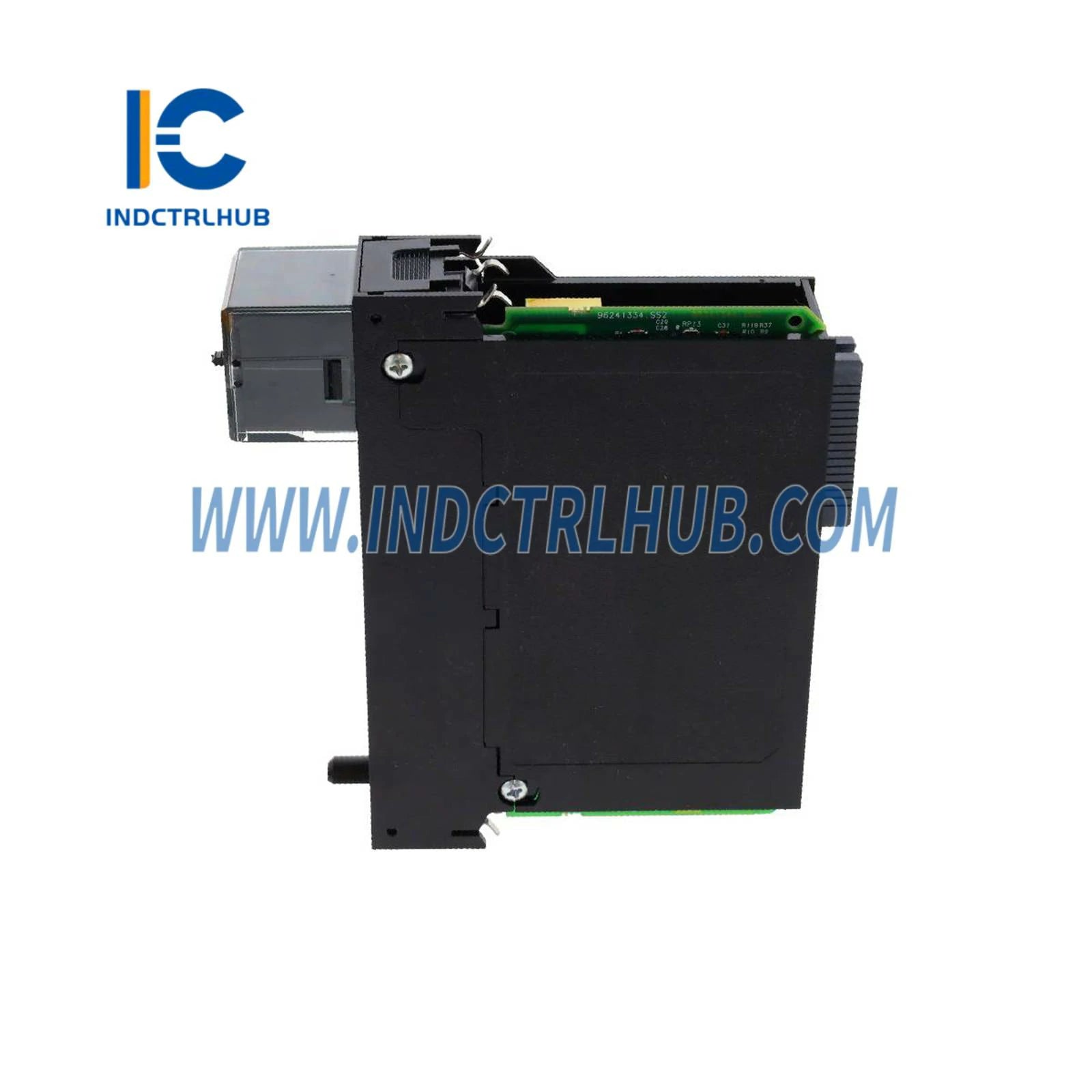

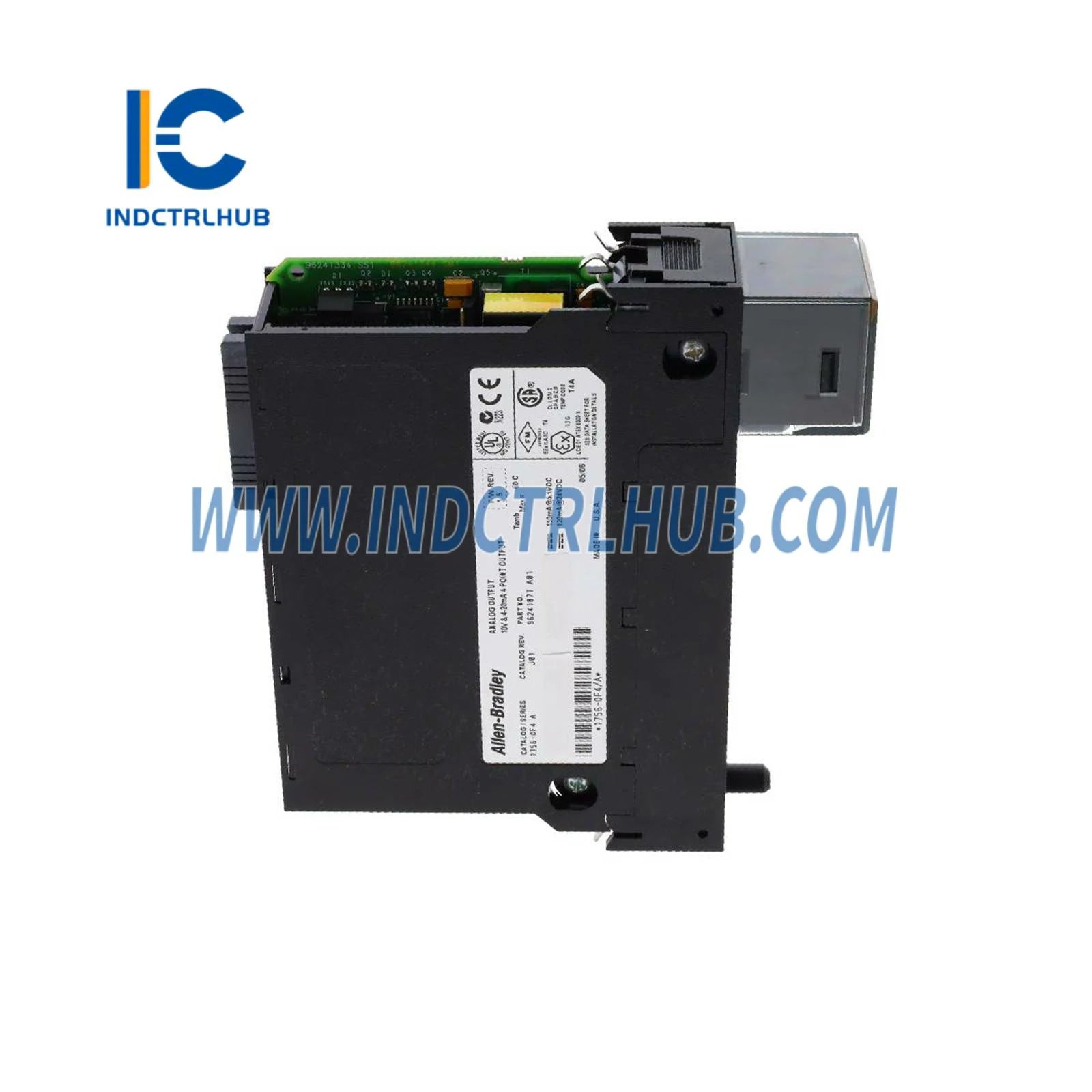

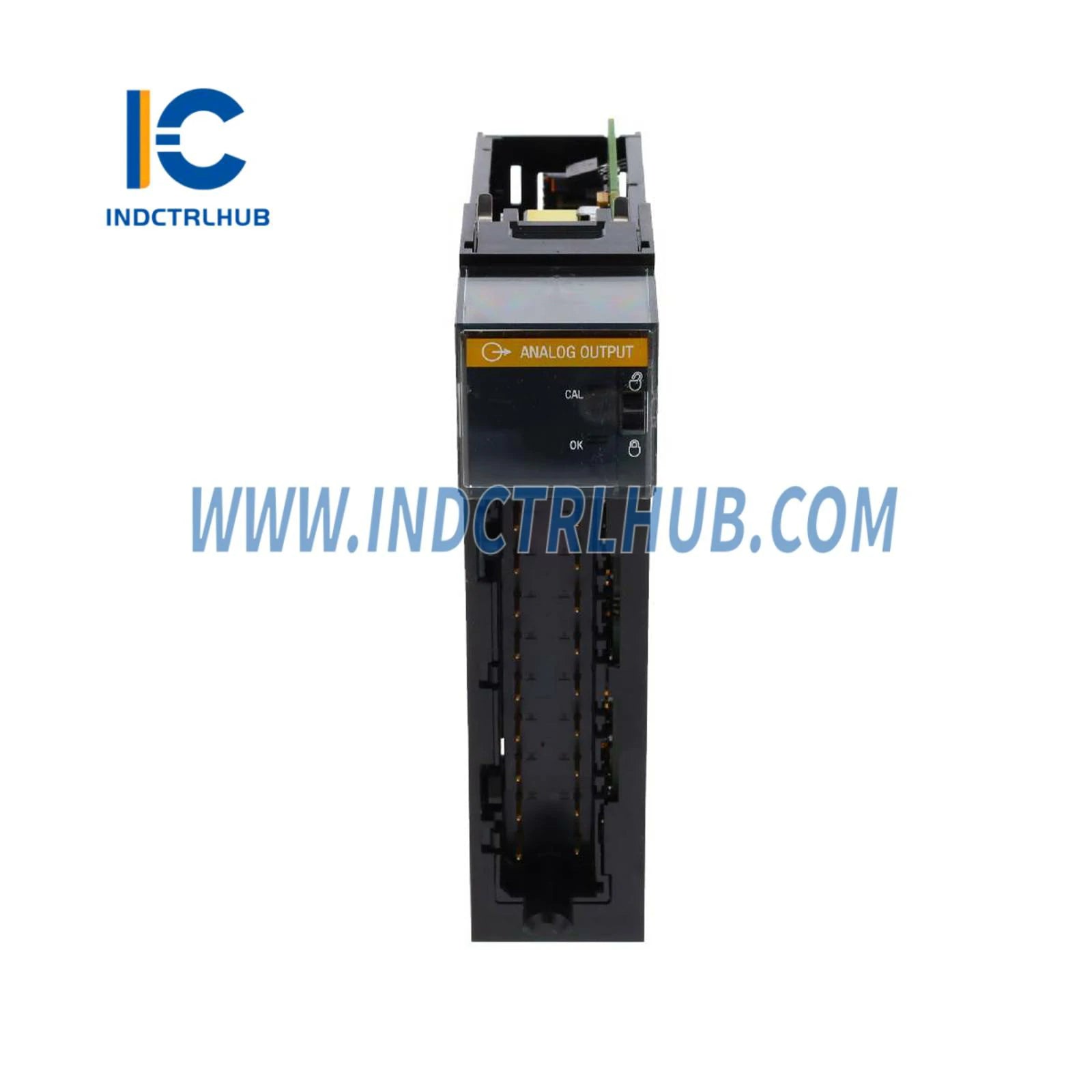

Модуль аналогового выхода Allen-Bradley 1756-OF4
Обзор продукта
Allen-Bradley 1756-OF4 — это 4-канальный аналоговый выходной модуль, разработанный для систем ControlLogix. Он поддерживает как напряжение, так и токовый выход с высокой разрешающей способностью, точностью и надежностью для промышленных автоматизационных приложений.
Технические характеристики
Электрические характеристики
| Атрибут | 1756-OF4 Спецификации |
|---|---|
| Выходные каналы | 4 выходa напряжения или тока |
| Диапазон выходного напряжения | ±10В |
| Диапазон выходного тока | 0…20 мА |
| Разрешение | Напряжение: 15-бит при 10.5V (320 мкВ/бит) Текущий: 16-битный при 21mA (325 nA/бит) |
| Ток потребления при 5.1В DC | 200 мА макс. |
| Ток потребления при 24В DC | 155мА макс. |
| Потребление энергии задней панели | 4,74 Вт макс. |
| Рассеиваемая мощность | 4.74…1.74 Вт (в зависимости от нагрузки) |
| Тепловое рассеивание | 16,17 БТЕ/час |
Производительность и точность
| Атрибут | Спецификация |
|---|---|
| Обнаружение разомкнутой цепи | Текущий выход только (Выход должен быть установлен >0.1 мА) |
| Защита от перенапряжения | ±24 В постоянного тока |
| Защита от короткого замыкания | Электронно ограниченный током до 21 мА макс. |
| Возможности привода | Напряжение: >2000 Ω Текущий: 0…750 Ω |
| Время установления | <2 мс до 95% от конечного значения (резистивные нагрузки) |
| Калиброванная точность | Лучше чем 0.05% диапазон (0…21 мА, -10.4…10.4В) |
| Смещение дрейфа | 20 мкВ/°С 80 нА/°С |
| Дрейф усиления (макс.) | Напряжение: 6 ppm/°C (125 µV/°C) Текущий: 30 ppm/°C (630 nA/°C) |
| Ошибка модуля | Напряжение: 0.1% от диапазона Текущий: 0.2% от диапазона |
| Время сканирования модуля | 12 мс (число с плавающей запятой) 8 мс (целое число) |
| Формат данных | Целочисленный режим (выравнивание по левому краю, дополнение до двух) IEEE 32-битное плавающее число |
| Метод преобразования | R-Ladder DAC (монотонный, без пропущенных кодов) |
Экологические рейтинги
| Атрибут | Спецификация |
|---|---|
| Рабочая температура |
Серия C: 0…60°C (32…140°F) Серия B: 0…55°C (32…131°F) |
| Ненормальная температура | -40…85°C (-40…185°F) |
| Относительная влажность | 5…95% (неконденсирующий) |
| Ударопрочность | 30 г (неработающий) |
| Сопротивление вибрации | 2 г при 10–500 Гц |
| Иммунитет к электростатическому разряду | 6 кВ (контакт) / 8 кВ (воздух) |
| Защита от перенапряжения | ±1 кВ (линия-линия), ±2 кВ (линия-земля) |
Механика и установка
| Атрибут | Спецификация |
|---|---|
| Ширина слота | 1 |
| Напряжение изоляции | 250В (постоянный ток), Базовая изоляция (выходы на спинальную плату) |
| Опции клеммных блоков | 1756-ТБНХ / 1756-ТБШ |
| Размер провода (один провод) | 0,33–2,1 мм² (22–14 AWG) одножильный или многожильный |
| Размер провода (двойной провод) | 0,33–1,3 мм² (22–16 AWG) одножильный или многожильный |
| Крутящий момент (Клеммная колодка) | 1,36 Н•м (12 фунт•дюйм) |
