Product Description
🔹 Informações Gerais
|
Fabricante |
Yokogawa |
|---|---|
|
Número do modelo/peça |

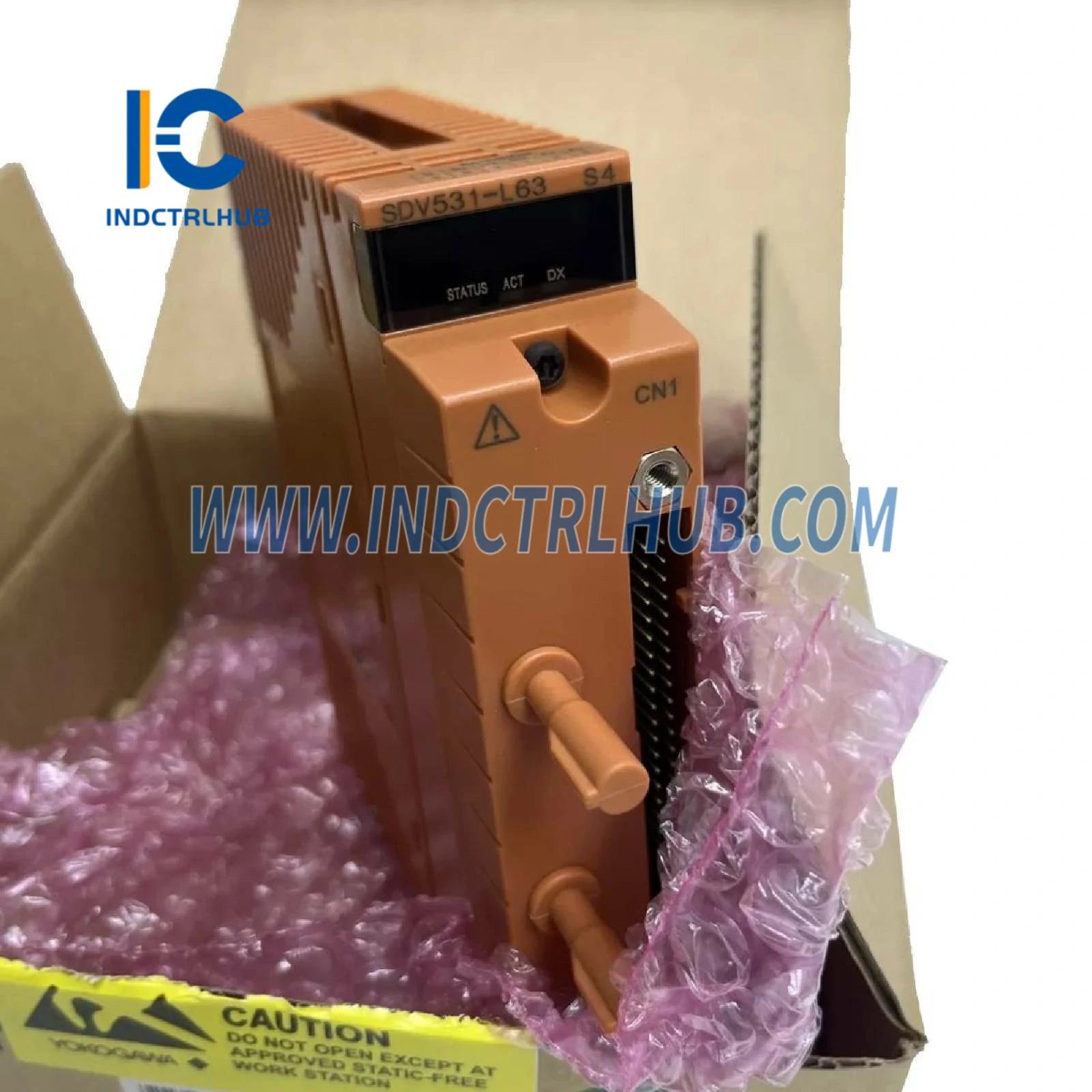

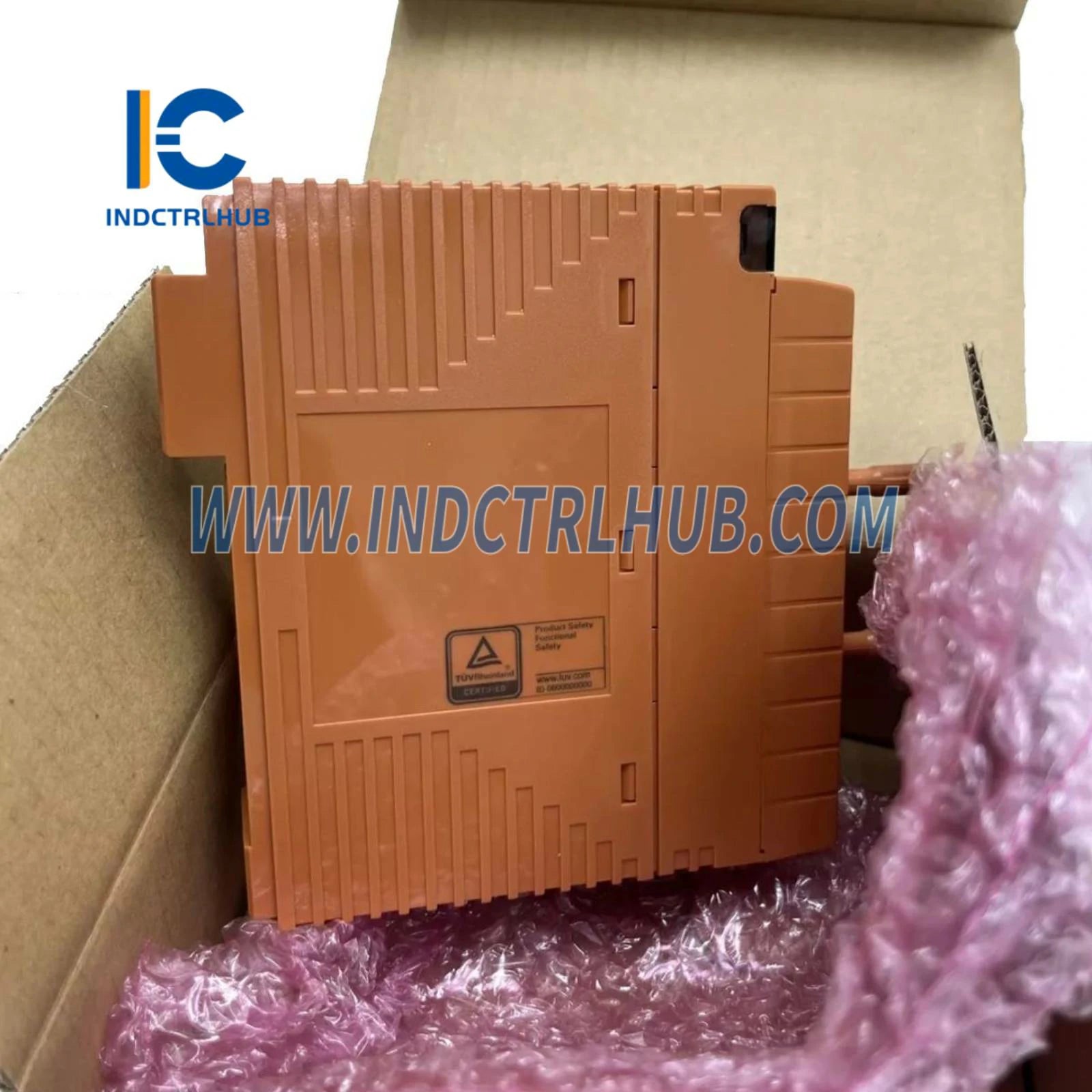

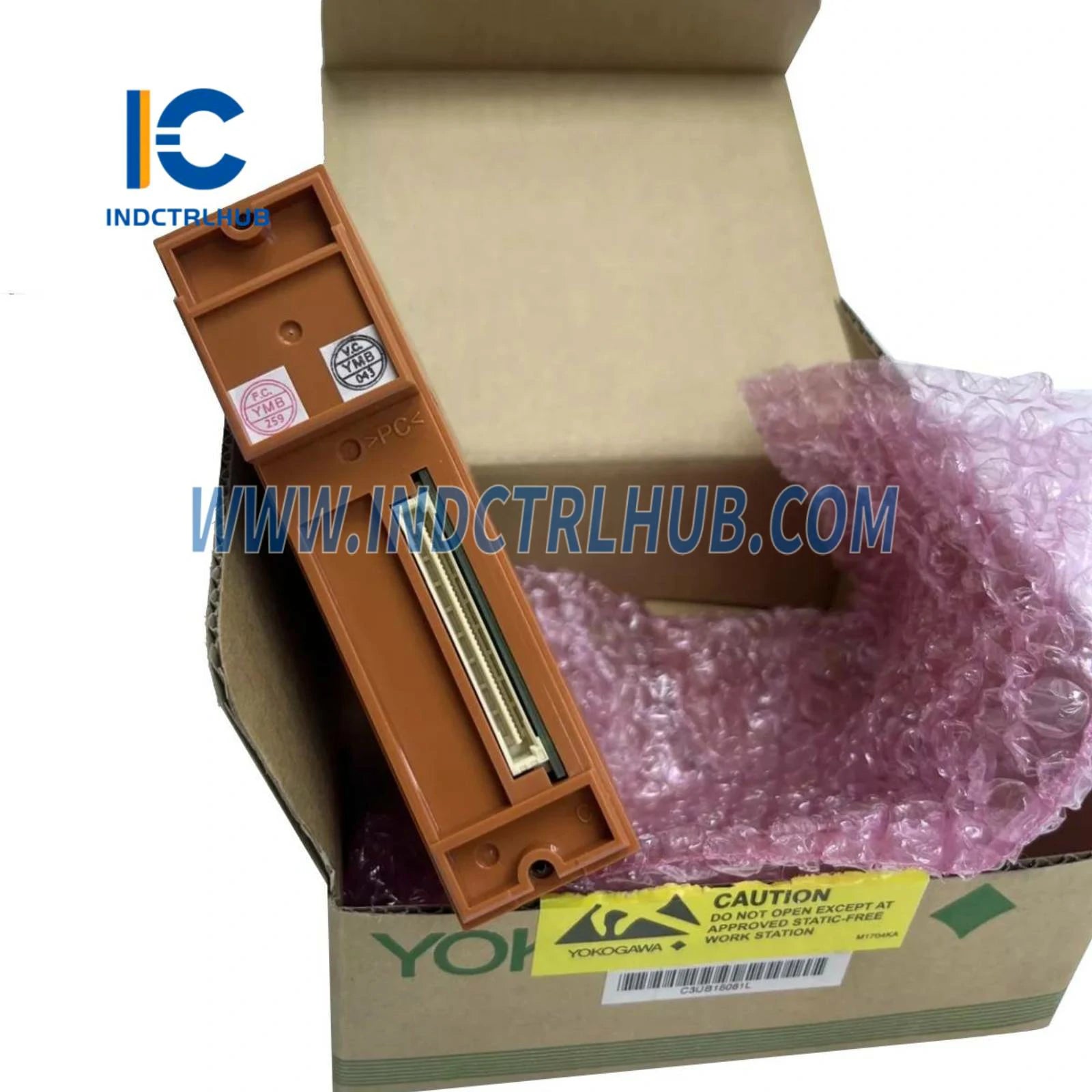

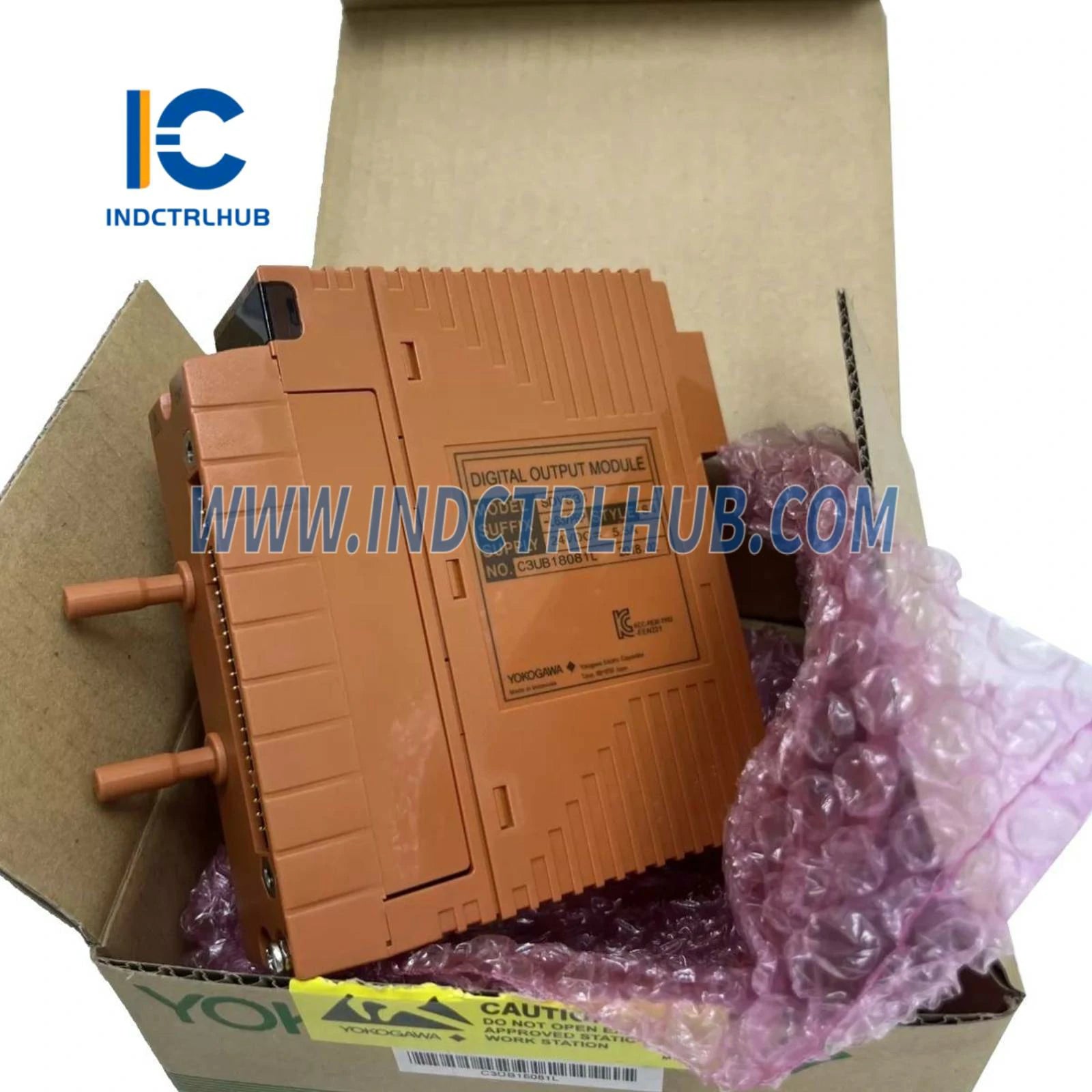

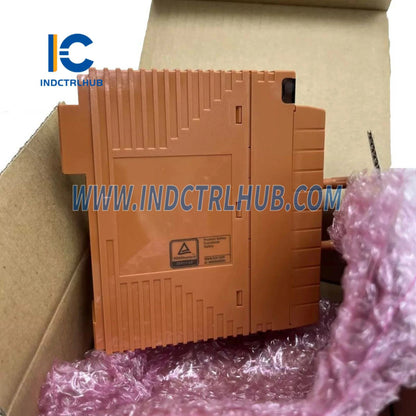

SDV531-L63 |
|
Descrição |
Módulo de Saída Digital de 8 Canais (24 V DC, Isolamento do Módulo, Tipo de Longa Distância) |
🔹 Especificações Técnicas
|
Item |
Especificação |
|---|---|
|
Modelo |
SDV531 |
|
Canais de saída |
8 canais, com isolamento de módulo |
|
Tensão de saída |
24 V CC |
|
Queda de tensão de saída |
≤ 1V |
|
Classificação da Fonte de Alimentação Externa |
24 V DC, 5 A mínimo |
|
Faixa de Fonte de Alimentação Externa |
24 V CC +20% / –10% |
|
Corrente Máxima de Vazamento (DESLIGADO) |
1,6 mA |
|
Formato de saída |
Fonte atual |
|
Corrente Máxima de Carga |
0,6 A/linha de saída (Máx. 4,8 A para um total de 8 saídas) |
|
Corrente Mínima de Carga |
35 mA |
|
Faixa de Resistência de Carga |
40 a 685 Ω |
|
Tempo de Resposta de Saída |
≤ 30 ms |
|
Tensão suportável |
2 kV CA (1 min) entre sinais de saída e sistema (linhas negativas coletivamente) |
|
Consumo atual |
Máx. 280 mA (5 V DC), Máx. 140 mA (24 V DC) |
|
Peso |
~0,28 kg (grampo de pressão ou cabo MIL)~0,34 kg (com adaptador de interface) |
|
Conexões Externas |
Terminal de pressão, cabo MIL ou cabo de sinal (AKB331, AKB651) |
🔹 Configuração do Modelo
|
Modelo |
Descrição |
|---|---|
|
SDV531 |
Módulo de Saída Digital (8 canais, 24 V DC, Isolamento do Módulo) |
Detalhamento dos Códigos de Sufixo (SDV531-L63)
|
Sufixo |
Significado |
|---|---|
|
-L |
Tipo de longa distância |
|
6 |
Com adaptador de interface de cabo de sinal, sem proteção contra explosão |
|
3 |
Com o padrão ISA G3, faixa de temperatura: –20 a 70 °C |
🔹 Acessórios Opcionais (Códigos de Opção)
|
Código de opção |
Descrição |
|---|---|
|
/B4S00 |
Bloco terminal, sem supressor de surto (Modelo: STB4S-00) |
|
/B4S10 |
Bloco terminal, com absorvedor de surto (Modelo: STB4S-10) |
|
/B4D00 |
Bloco terminal duplamente redundante, sem absorvedor de surto (Modelo: STB4D-00) |
|
/B4D10 |
Bloco terminal duplamente redundante, com absorvedor de surto (Modelo: STB4D-10) |
|
/PRP |
Pino de prevenção contra inserção falsa |
|
/CCC01 |
Capa de conector de cabo MIL para cabo fita plana (Modelo: SCCC01) |
|
/CCC02 |
Capa de conector de cabo MIL para fio discreto (Modelo: SCCC02) |
