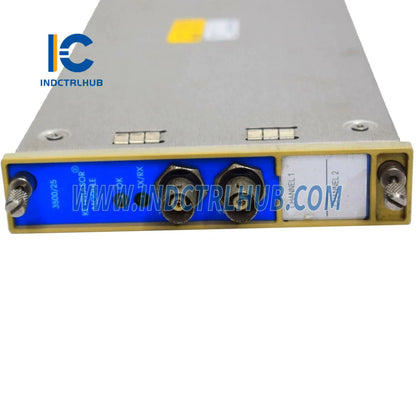

Produkta informācija: Bently Nevada 3500/25 Enhanced Keyphasor Module
| Ražotājs |
Bently Nevada (Baker Hughes uzņēmums) |
| Sērija |
3500/25 |
| Modeļa/daļas numurs |
3500/25-01-01-01 149369-01+125800-01 |
| Modeļa tips |
Uzlabots Keyphasor modulis |
Vispārīgs apraksts
3500/25 Enhanced Keyphasor Module ir galvenā sastāvdaļa Bently Nevada 3500 mašīnu aizsardzības sistēmā. Šis modulis pieņem ieejas signālus no tuvuma sensora transduceriem vai magnētiskajiem uztvērējiem, nodrošinot precīzu mašīnu veselības uzraudzību. Tas ir paredzēts rotācijas ātruma noteikšanai un signālu nodrošināšanai papildu mašīnu aizsardzības sistēmām.
Galvenās specifikācijas
| Specifikācija |
Detaļas |
| Enerģijas patēriņš |
3.2 vati tipiski |
| Signāla ieejas |
Pieņem līdz diviem transduceru signāliem (no tuvuma sensoriem vai magnētiskajiem uztvērējiem). |
| Signāla diapazons |
+0.8V līdz -21.0V (neizolēti I/O moduļi) vai +5V līdz -11V (izolēti I/O moduļi). |
| Ieejas pretestība |
Vismaz 21.8 kΩ |
| Magnētiskā uztvērēja prasības |
Pasīvajiem magnētiskajiem uztvērējiem nepieciešama vārpstas ātrums > 200 apgr./min (3.3 Hz). |
Vides ierobežojumi
| Vides apstākļi |
Ierobežojumi |
| Darbības temperatūra |
-30°C līdz +65°C (-22°F līdz +150°F), ja tiek izmantoti Keyphasor I/O moduļi, izņemot iekšējā barjeras versiju. |
|
0°C līdz +65°C (32°F līdz +150°F), ja lieto kopā ar Keyphasor iekšējās barjeras I/O moduli (iekšējā terminācija). |
| Uzglabāšanas temperatūra |
-40°C līdz +85°C (-40°F līdz +185°F) |
| Mitrumspēja |
95%, bez kondensāta |
Fiziskie izmēri
| Specifikācija |
Detaļas |
| Galvenā moduļa izmēri |
119.9 mm x 24.4 mm x 256.5 mm (4.72 in x 0.96 in x 10.10 in) |
| Svars (galvenais modulis) |
0,34 kg (0,76 lbs.) |

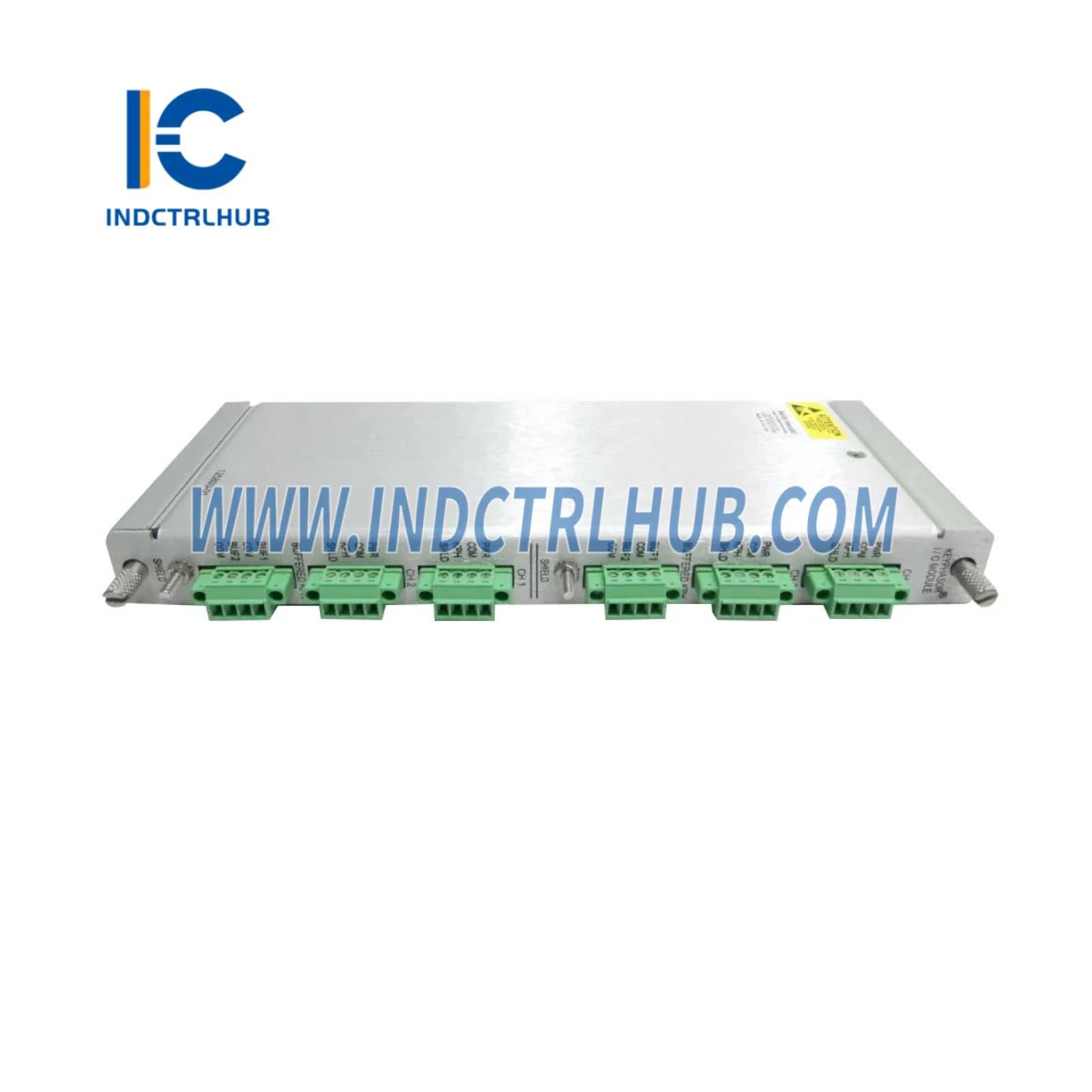

| I/O moduļa izmēri |
241,3 mm x 24,4 mm x 103,1 mm (9,50 in x 0,96 in x 4,06 in) |
| Svars (I/O modulis) |
0,46 kg (1,01 lbs.) |
Pasūtīšanas informācija
| Opcija |
Detaļas |
| A: Kanālu skaits |
|
| 01 |
Viena pusaugstuma 2 kanālu Keyphasor karte (pasūtīt 2 kanāliem) |
| 02 |
Divas pusaugstuma 2 kanālu Keyphasor kartes (pasūtīt 4 kanāliem) |
| B: I/O moduļa tips |
|
| 01 |
I/O modulis ar iekšējām pieslēgvietām |
| 02 |
I/O modulis ar ārējām pieslēgvietām |
| 03 |
Iekšējā barjera I/O ar iekšējām pieslēgvietām |
| 04 |
Izolēts I/O modulis ar iekšējām pieslēgvietām (paredzēts magnētiskajiem uztvērējiem) |
| 05 |
Izolēts I/O modulis ar ārējām pieslēgvietām (paredzēts magnētiskajiem uztvērējiem) |
| C: Aģentūras apstiprinājuma opcija |
|
| 00 |
Nav nepieciešams |
| 01 |
cNRTLus (1. klases, 2. nodalījums) |
| 02 |
ATEX/IECEx/CSA (1. klases 2. zonas) |
