Product Description
Produkta detaļas
|
Ražotājs |
Allen-Bradley |
|---|---|
|
Modeļa/daļas numurs |
1797-BIC |
|
Apraksts |

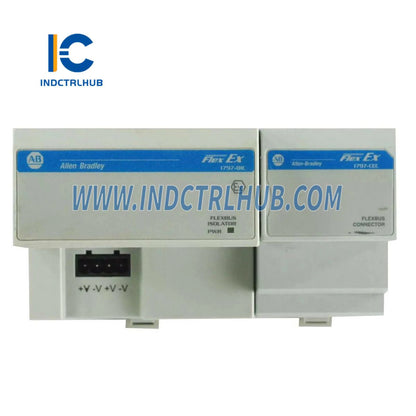

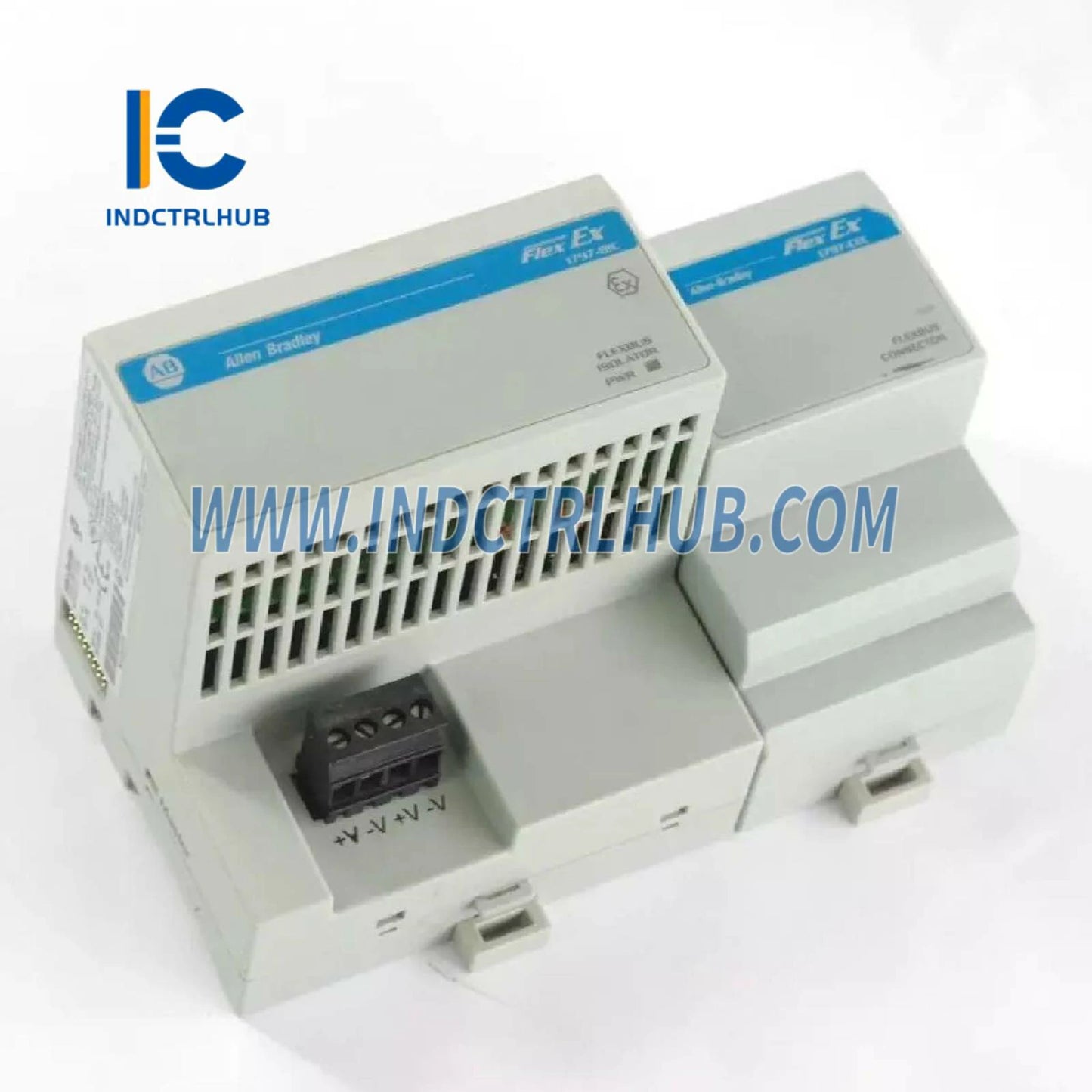

FLEX Ex bus izolators un Flexbus savienotājs |
Specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
I/O moduļa kapacitāte |
8 FLEX Ex moduļi |
|
Indikatori |
Barošana - zaļš, kad barošana ir ieslēgta |
|
Izolācijas ceļš |
Flexbus uz Flexbus Flexbus verga puse pret barošanas avotu |
|
Izolācijas standarts |
Galvaniska atdalīšana saskaņā ar DIN EN 60079-11 |
|
Enerģijas patēriņš |
18…32V DC pie 0.15 A |
|
Barošanas avota kļūme |
Maksimālais ieejas spriegums Um = 253V AC |
|
Jaudas izkliede |
2.1 W |
|
Siltuma izkliede |
7.2 BTU/stundā |
|
IS moduļa tips |
[Ex ib] IIC |
|
Vadītāja vada izmērs |
Maksimālais 4 mm² (12 gauge) daudzvadu vads Maksimālais izolācijas biezums 1.2 mm (3/64 collas) |
|
Svars |
Aptuveni 200 g |
Vides apstākļi
|
Atribūts |
Vērtība |
|---|---|
|
Darba temperatūra |
-20…70 °C (-4…158 °F) |
|
Uzglabāšanas temperatūra |
-40…85 °C (-40…185 °F) |
|
Relatīvais mitrums |
5…95% bez kondensācijas |
|
Trieciena tests (darba un nedarba režīmā) |
Testēta 30 g maksimālā paātrinājuma, 11 (±1) ms impulsa platums |
|
Vibrācija |
Testēts 5 g @ 10…500 Hz saskaņā ar IEC 68-2-6 |
Izeja (iekšēji droša - 16 kontaktu vīriešu Flexbus savienotājs)
CENELEC standarts
|
Parametrs |
Vērtība |
|---|---|
|
Spriegums (Uo) |
< 5.75V DC |
|
Strāva (Io) |
< 400 mA |
|
Jauda (Po) |
< 2.05 W |
|
Induktance (Lo) |
< 100 μH |
|
Kapacitāte (Co) |
< 39 μF |
FM un cULus standarts
|
Parametrs |
Vērtība |
|---|---|
|
Spriegums (Vt) |
< 5.75V DC |
|
Strāva (It) |
< 398.25 mA |
|
Kapacitāte (Ca) |
< 39.67 μF |
|
Induktance (La) |
< 210 μH |
