Product Description
Termékáttekintés

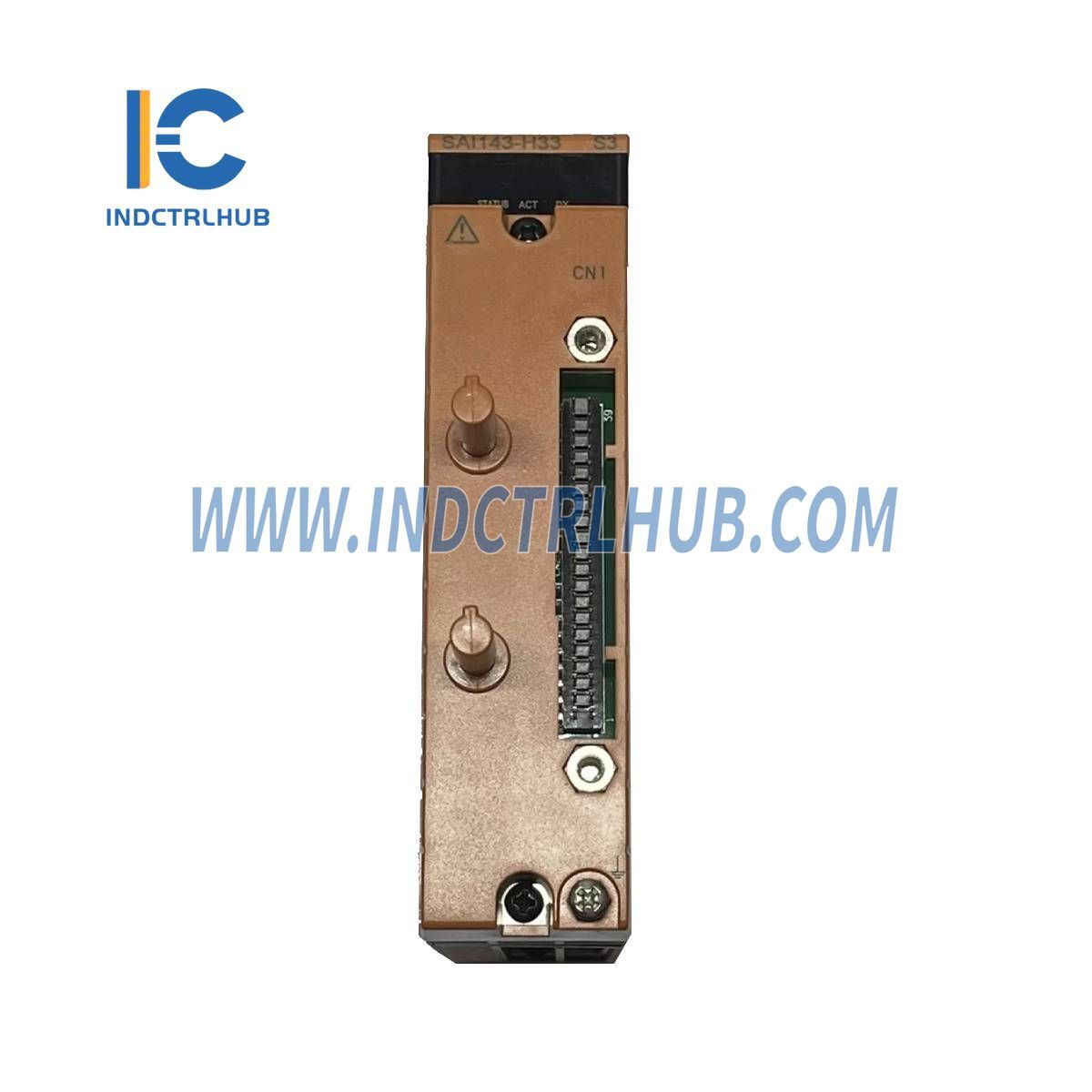

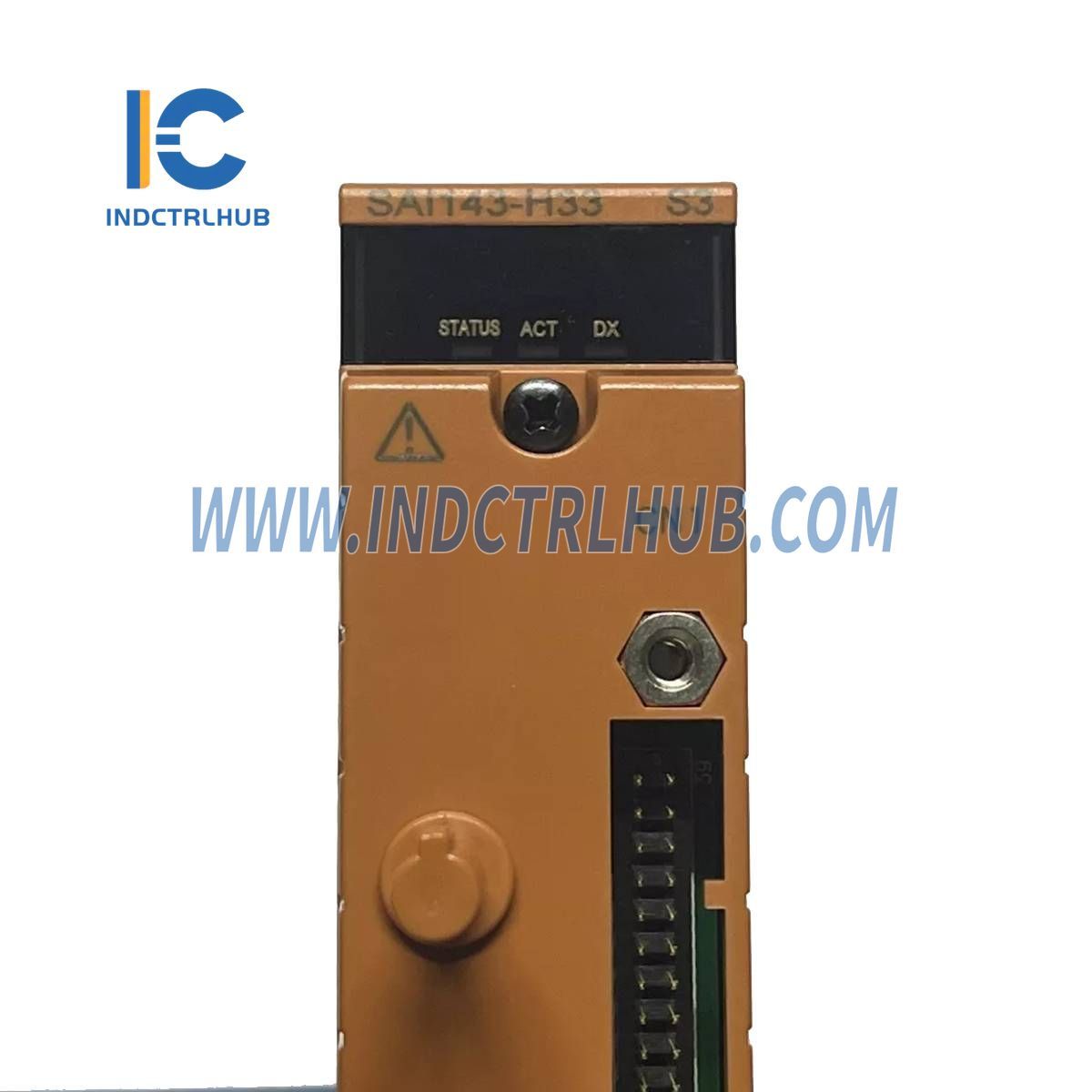

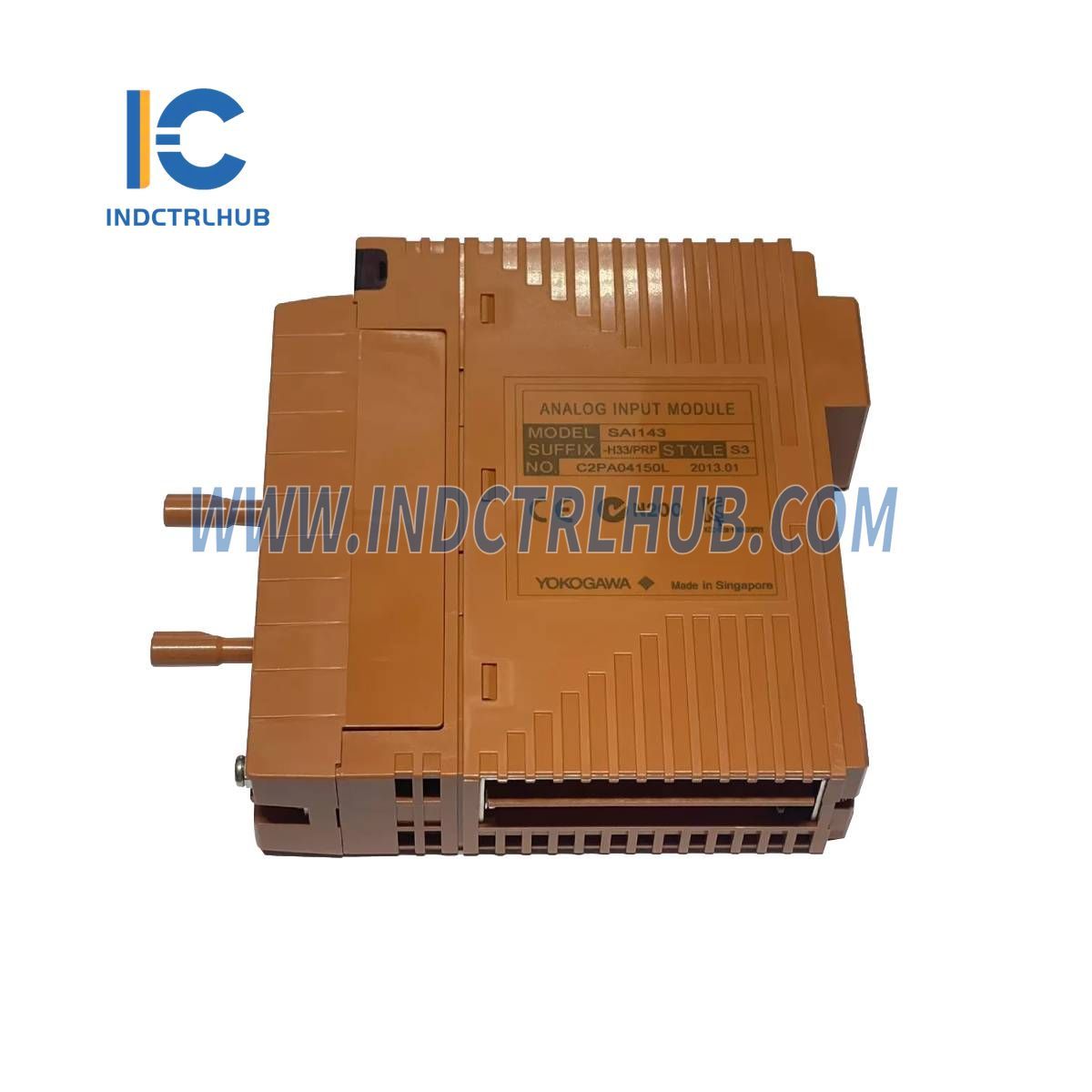

A Yokogawa SAI143-H33 egy analóg bemeneti modul, amely 4-től 20 mA-ig terjedő jeleket dolgoz fel a mezőről 16 szigetelt csatornán keresztül. Támogatja a HART kommunikációt, és konfigurálható kettős redundáns működésre, így robusztus és sokoldalú megoldás ipari vezérlőrendszerek számára, amelyek pontos áram bemeneti mérést igényelnek.
Műszaki adatok
Az SAI143-H33 Analóg Bemeneti Modul a következő műszaki adatokkal rendelkezik:
| Tétel | Műszaki specifikáció |
|---|---|
| Modell | SAI143 (*1) |
| Bemeneti csatornák száma | 16 csatorna, modul szigetelés (*5) |
| Névleges bemeneti tartomány | 4-től 20 mA-ig |
| Megengedett bemeneti tartomány | 0-tól 25 mA-ig |
| Bemeneti impedancia bekapcsolt állapotban | 250 Ω + Áramérték Feszültségesés a modulon belüli bemeneti védelmi áramkörben (*6) |
| Bemeneti impedancia kikapcsolt állapotban | Minimum 500 kΩ |
| Névleges pontosság | SAI143-H: ±16 µA (Bemeneti tartomány 0,05-től 23 mA-ig) (*3) (*4) |
| Adatfrissítési gyakoriság | 40 ms |
| Hőmérsékleti eltérés | ±16 µA/10 °C |
| Adó tápegység | 16,15 V minimum (20 mA-nál) 26,4 V maximum (0 mA-nál) (Kimeneti áramkorlát: 25 mA) |
| 2/4-vezetékes beállítás | Egyedi csatorna beállítás, beállító tüskékkel változtatható |
| Tűrhető feszültség | 1,5 kV AC a bemeneti jel és a rendszer között 1 percig (*2) |
| Maximális áramfelvétel | 5 V rendszer: 320 mA 24 V rendszer: 550 mA |
| Súly | Kb. 0,34 kg (Nyomáskapcsos terminálblokkhoz vagy MIL kábelhez) Kb. 0,39 kg (Jelkábel interfész adapterrel) |
| Külső csatlakozás | Nyomáskapcsos sorkapocs, MIL kábel, dedikált jelkábel |
| PRM támogatás | Elérhető (SAI143-H) |
| Adó tápegység BE/KI funkció (*7) | Elérhető 2-vezetékes beállításban, egyszerre az összes 16 csatornához |
Modell és Utótag/Opciós Kódok
Az SAI143-H33 a következő konfigurációs részleteket tartalmazza:
| Kategória | Részletek |
|---|---|
| Modell | SAI143 Analóg Bemeneti Modul (4-től 20 mA-ig, 16 csatorna, modul szigetelés) |
| Utótagkódok |
|
