Product Description
Általános információ
|
Paraméter |
Érték |
|---|---|
|
Gyártó |
Yokogawa |
|
Modell/Tételszám |
ADV551-P50 |
|
Termékleírás |

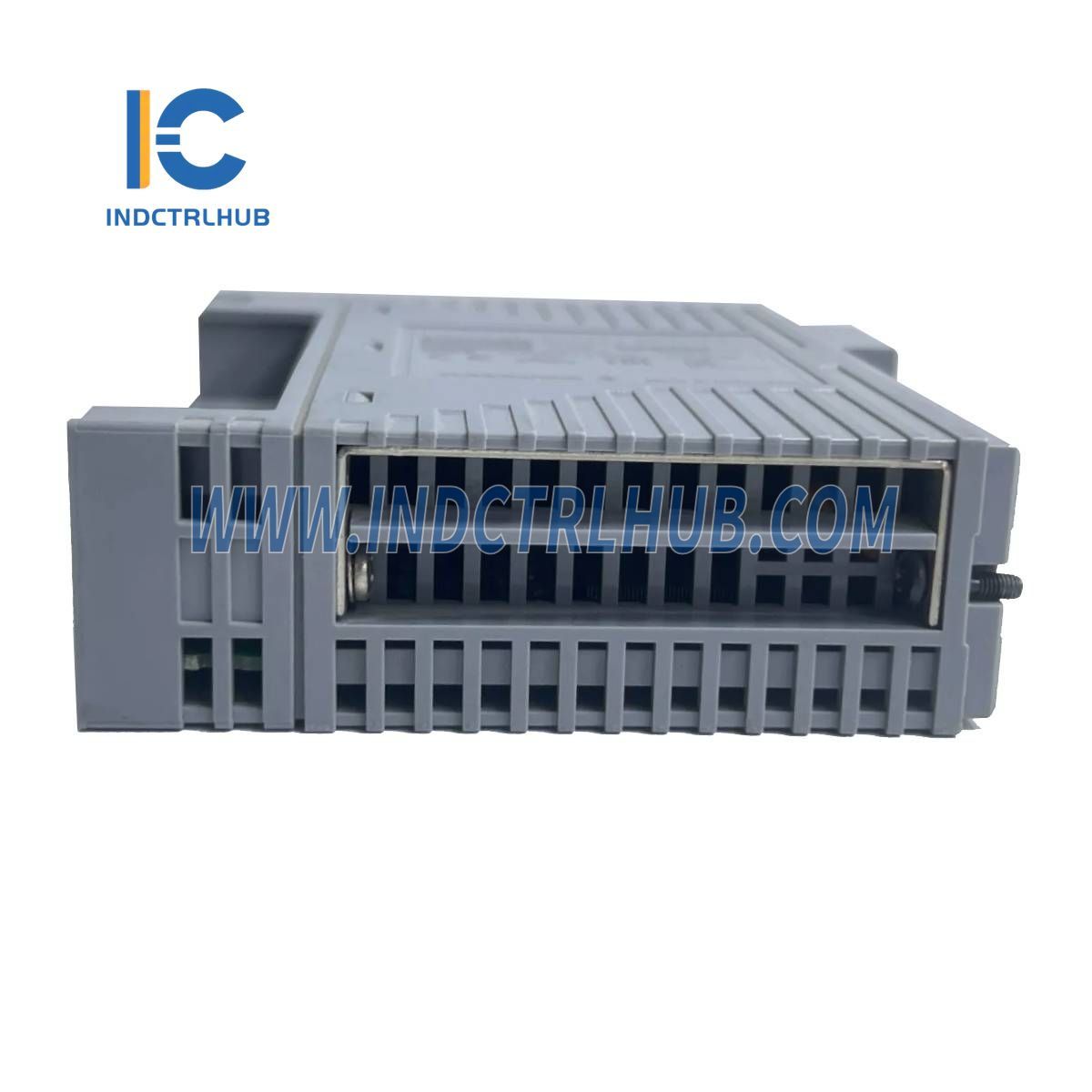

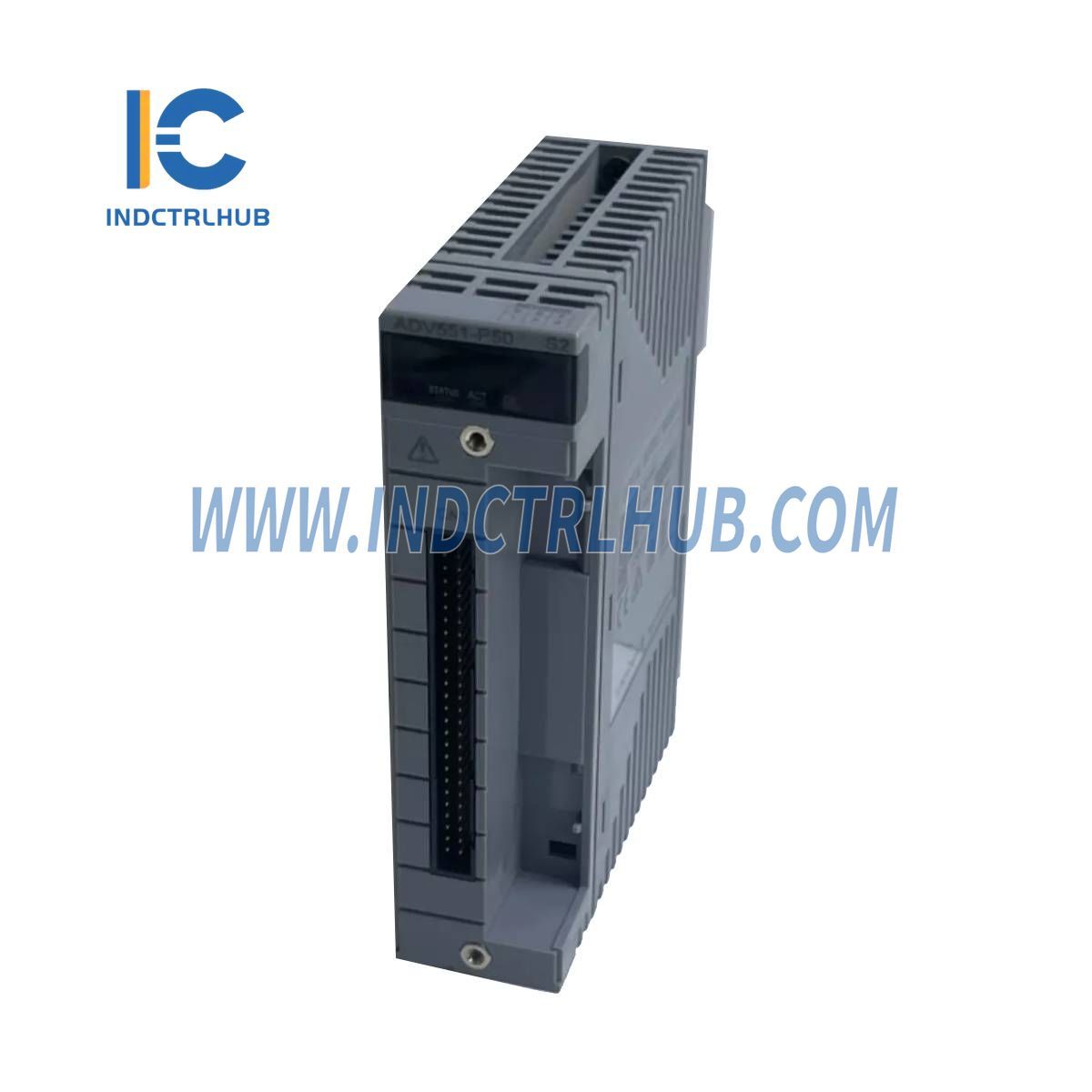

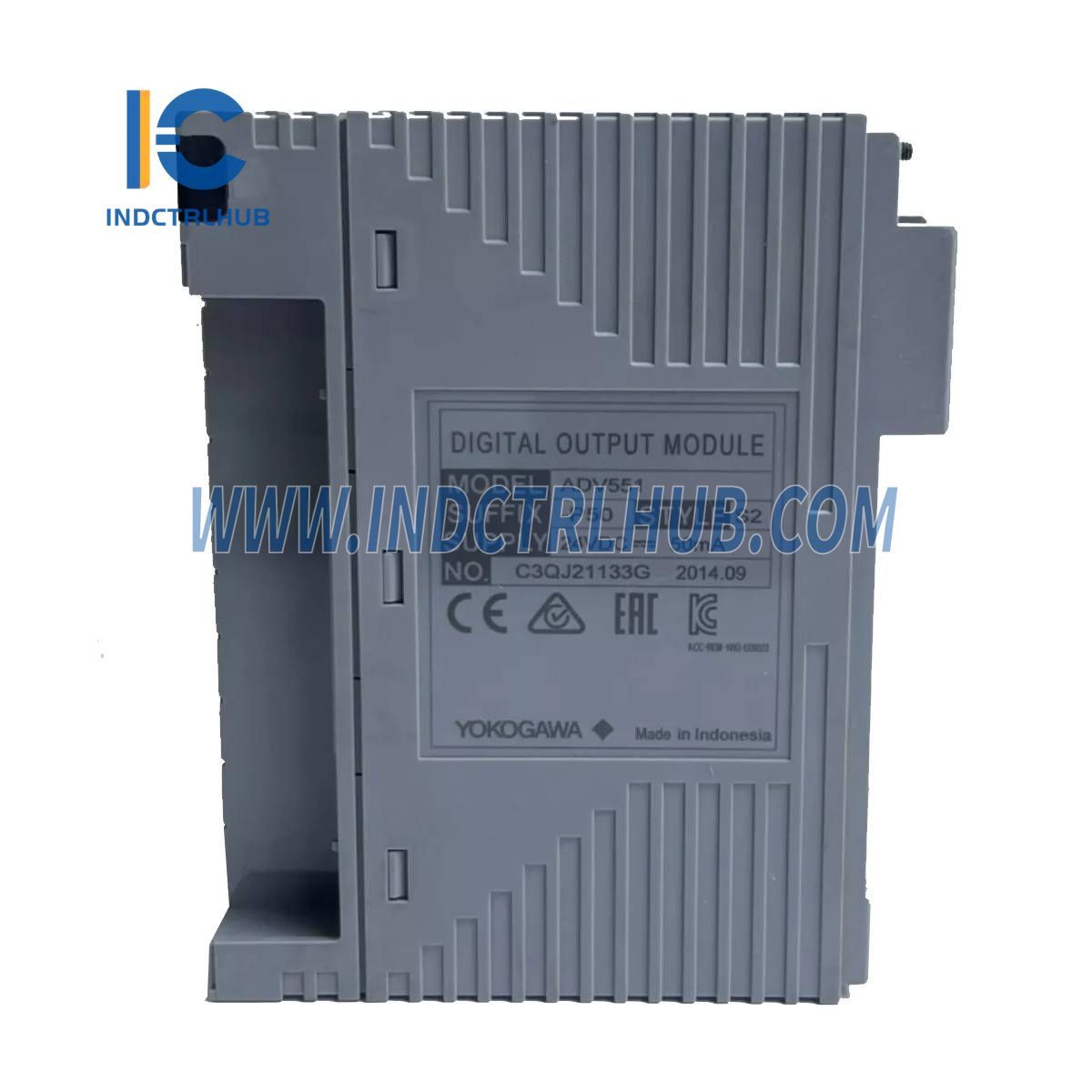

Digitális kimeneti modul (32 csatornás, 24 V DC, szigetelt) |
Műszaki adatok
Elektromos és I/O jellemzők
|
Paraméter |
Érték |
|---|---|
|
Kimeneti csatornák száma |
32 |
|
Névleges alkalmazott feszültség |
24 V DC |
|
Külső tápegység besorolás |
24 V DC, 50 mA |
|
Külső tápegység feszültségtartománya |
20,4-től 26,4 V DC-ig |
|
Maximális kimeneti bekapcsolási feszültség |
2 V DC |
|
Maximális szivárgó áram (kimenet KI) |
0,1 mA |
|
Kimeneti formátum |
Áram elnyelő |
|
Maximális terhelési áram |
100 mA/csatorna, 26,4 V |
|
Tűrhető feszültség |
Kimeneti jel és rendszer között: 2 kV AC, 1 perc Közös pontok között: 500 V AC, 1 perc (közös mínusz (-) oldal minden 16 csatornánál) |
Funkcionális jellemzők
|
Paraméter |
Érték |
|---|---|
|
Állapotkimenet |
ON/OFF állapotkimeneti funkció |
|
Impulzusszélesség-kimenet |
Egyszeri impulzusszélesség-kimeneti funkció |
|
Időarányos kimenet |
Időarányos ON/OFF |
|
Kimeneti válaszidő |
3 ms vagy kevesebb (állapotkimenethez) 10 ms vagy kevesebb (kevert állapot- és impulzuskimenetekhez) |
|
Impulzusszélesség |
8 ms-től 7200 s-ig |
|
Impulzusszélesség felbontása |
8 ms, max. 1 ms ON/OFF késleltetéssel |
Teljesítmény és fizikai jellemzők
|
Paraméter |
Érték |
|---|---|
|
Maximális áramfelvétel |
700 mA (5 V DC) 60 mA (külső tápegység) |
|
Súly |
Kb. 0,20 kg |
|
Külső csatlakozás |
Nyomáskapocs terminál, Dedikált kábel (AKB331), MIL csatlakozó kábel |
Modellváltozatok & opciók
Modellváltozatok (utótagkódok)
|
Utótag kód |
Leírás |
|---|---|
|
-P |
Impulzusszélesség-kimeneti funkcióval/időarányos kimeneti funkcióval |
|
5 |
Állapotkijelzés nélkül; robbanásvédettség nélkül |
|
6 |
Állapotkijelzéssel; robbanásvédettség nélkül |
|
E |
Állapotkijelzés nélkül; robbanásvédelemmel |
|
F |
Állapotkijelzéssel; robbanásvédelemmel |
|
0 |
Alaptípus |
|
3 |
ISA szabvány G3 opcióval és hőmérséklet (-20-tól 70 °C-ig) opcióval |
Opcionális tartozékok (opciókódok)
|
Opció kód |
Leírás |
|---|---|
|
/D5A00 |
KS kábel interfész adapter 32 csatornás digitálishoz [Modell: ATD5A-00] |
|
/D5S00 |
Nyomáskapcsoló terminálblokk digitális kimenethez [Modell: ATD5S-00] |
|
/D5S10 |
Nyomáskapcsoló terminálblokk digitális kimenethez (túlfeszültség elnyelő) [Modell: ATD5S-10] |
|
/D5D00 |
Kettős nyomáskapcsoló terminálblokk digitális kimenethez [Modell: ATD5D-00] |
|
/D5D10 |
Kettős nyomáskapcsoló terminálblokk digitális kimenethez (túlfeszültség elnyelő) [Modell: ATD5D-10] |
|
/CCC01 |
Csatlakozófedél MIL kábelhez [Modell: ACCC01] |
