Product Description

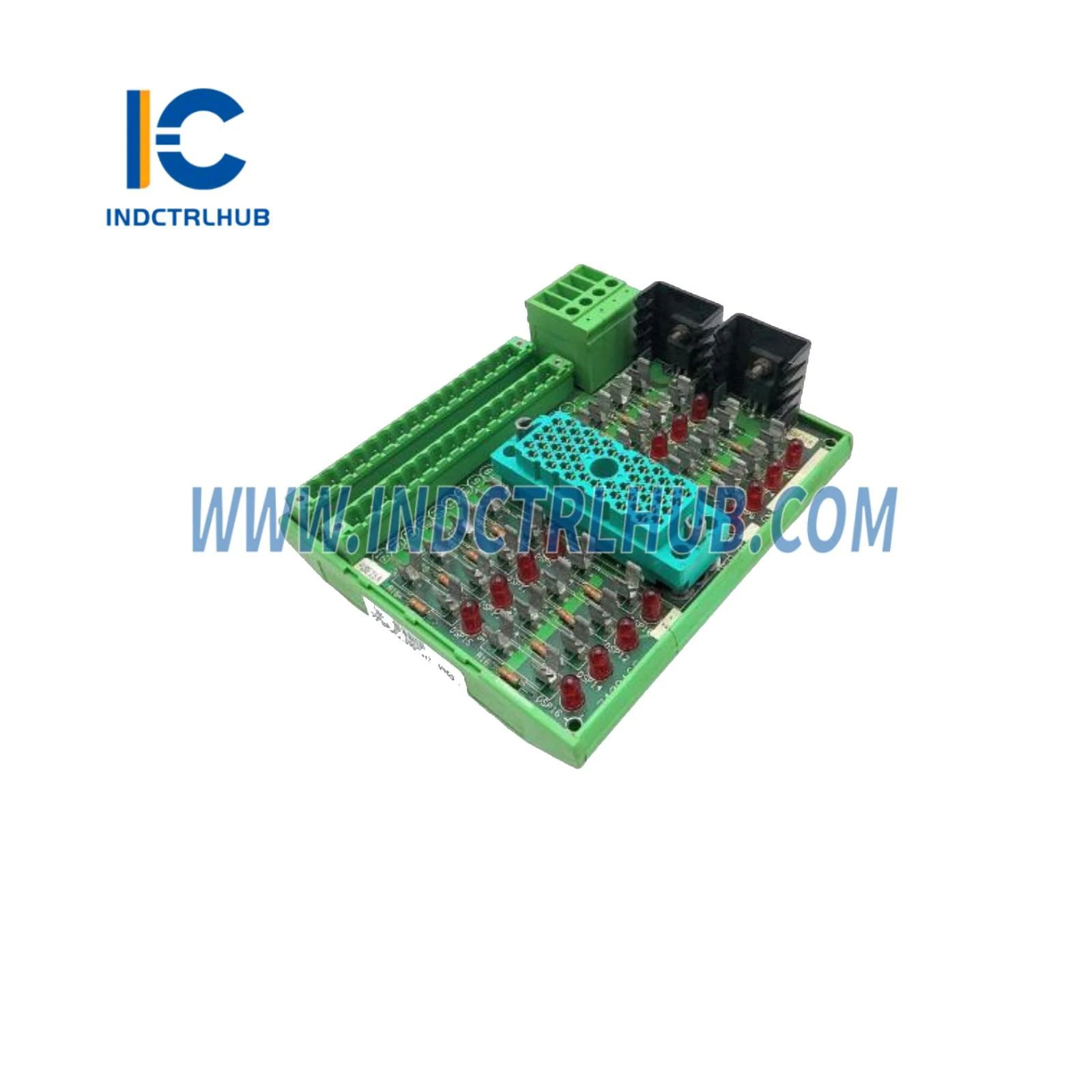

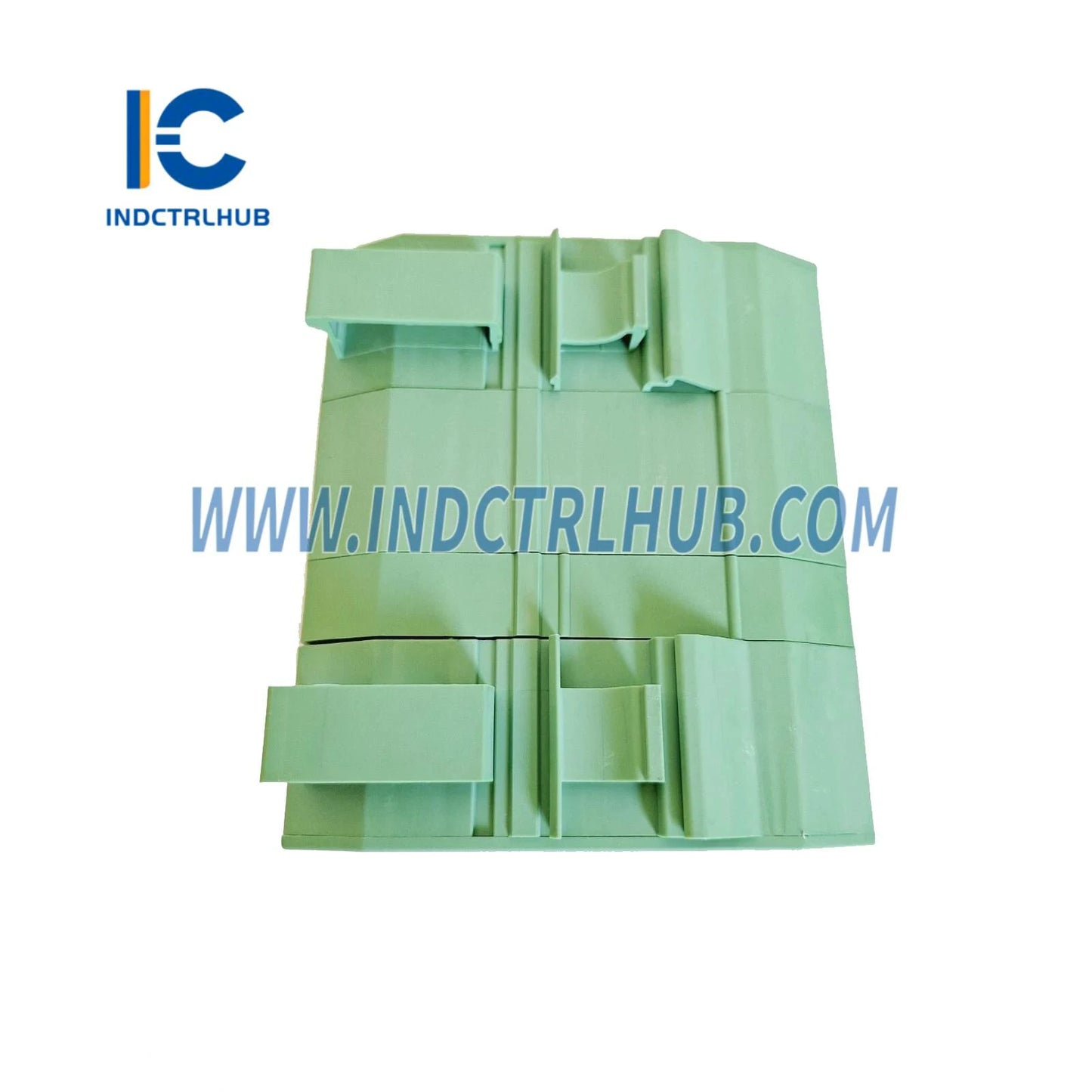

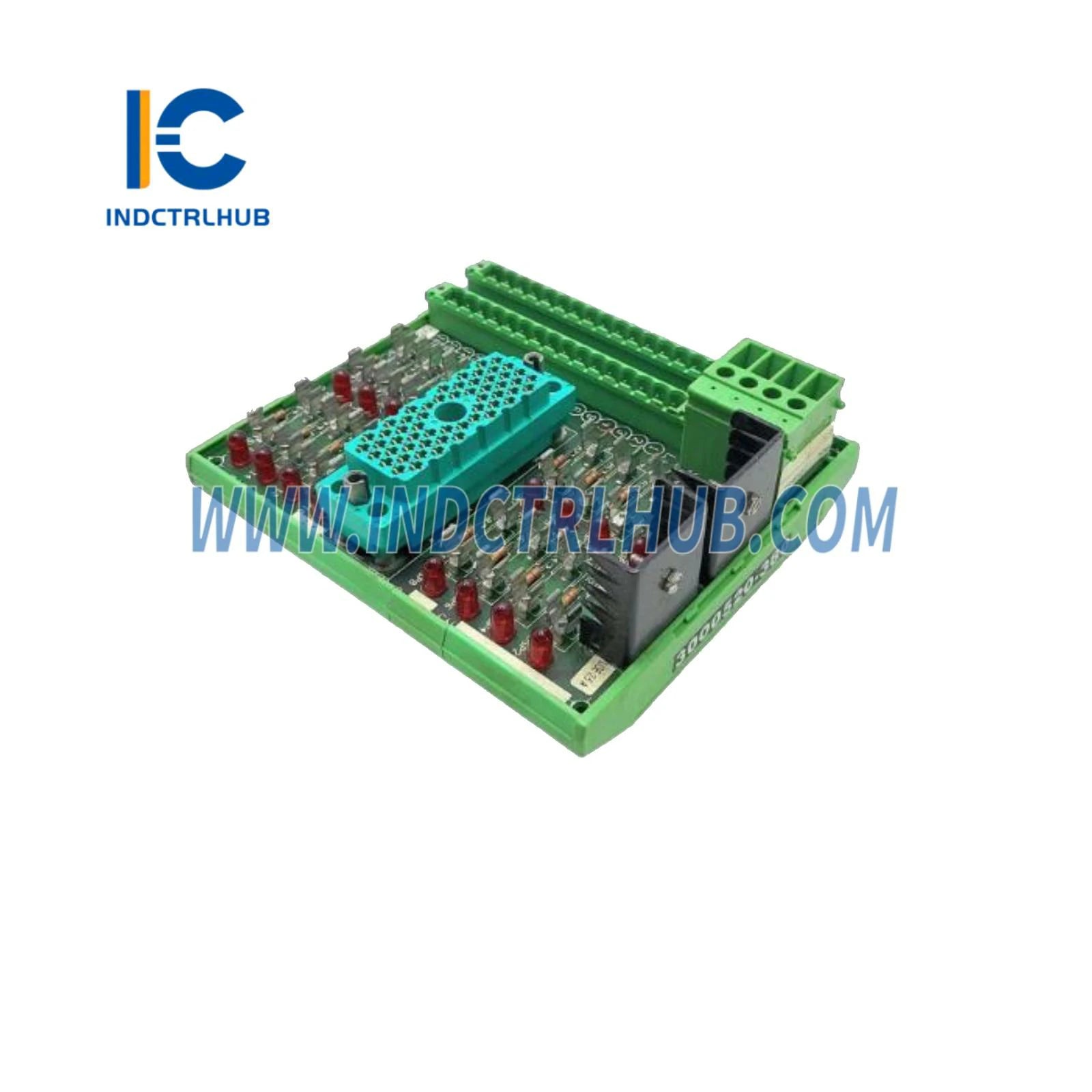

Triconex 9662-820 digitális kimeneti lezáró panel
Termékáttekintés
- A Triconex 9662-820 egy digitális kimeneti lezáró panel, amelyet a Schneider Electric Triconex biztonsági műszerezett rendszereihez (SIS) terveztek. A Triconex Egyéb Modulok sorozathoz tartozik, és digitális kimeneti modulokat köt össze terepi eszközökkel, például működtetőkkel vagy szelepekkel, biztosítva a megbízható jelátvitelt háromszoros moduláris redundáns (TMR) architektúrákban. Kritikus a biztonsági alkalmazásokban olyan iparágakban, mint az olaj- és gázipar, vegyipar és energiatermelés, hibajavító vezérlést nyújtva.
Műszaki adatok
- A 9662-820 a 9662 sorozat szabványos jellemzői alapján a következő műszaki adatokat tartalmazza:
| Műszaki adatok | Részletek |
|---|---|
| Modell/Cikkszám | 9662-820 |
| Gyártó | Triconex (Schneider Electric) |
| Leírás | Digitális kimenet lezáró panel |
| Sorozat | Triconex Egyéb Modulok |
| Jel típusa | Digitális kimenet, 24 VDC |
| Csatorna kapacitás | 16 pont |
| Csatlakozó típusa | Mezői vezetékekhez való sorkapcsok, többtűs csatlakozó I/O modulhoz |
| Méretek | 11,43 cm Szélesség (DIN sín irányában), 12,7 cm Hosszúság (DIN sín mentén), 10,795 cm Magasság (DIN síntől kifelé) |
| Üzemi hőmérséklet | -20°C-tól 70°C-ig (-4°F-tól 158°F-ig) |
| Súly | Kb. 1,5 kg |
További részletek
- A 9662-820 a 9662 sorozat szabványos használata és dokumentációja alapján a következő további információkat tartalmazza:
- Funkció: A Triconex digitális kimeneti modulokat (pl. 3604E, 3624, 3625) köti össze terepi eszközökkel, vezérlőjeleket továbbítva biztonságkritikus műveletekhez TMR rendszerekben; támogatja a felügyelt digitális kimenetet (SDO) és a kettős digitális kimenetet (DDO) modulokat.
- Kompatibilitás: Kompatibilis a Triconex Tricon v9–v10 rendszerekkel; digitális kimeneti modulokkal és olyan kábelekkel használható, mint a 4000094-310 vagy 9101-010F. 32 pontos modulokhoz két panel szükséges.
- Konfiguráció: Közösített tápkapcsokat és sorkapcsokat tartalmaz a biztonságos terepi bekötéshez; támogatja a TMR hibajavítást; 3624/3625 modulok esetén pontonként 470 ohmos, 10 W-os terhelőellenállás szükséges, ha nincs terepi terhelés, a hiányzó terhelés miatti riasztások elkerülése érdekében.
- Tanúsítványok: Megfelel a CE, UL és IEC 61508 szabványoknak a Safety Integrity Level 3 (SIL3) alkalmazásokhoz; veszélyes környezetekre tanúsított.
