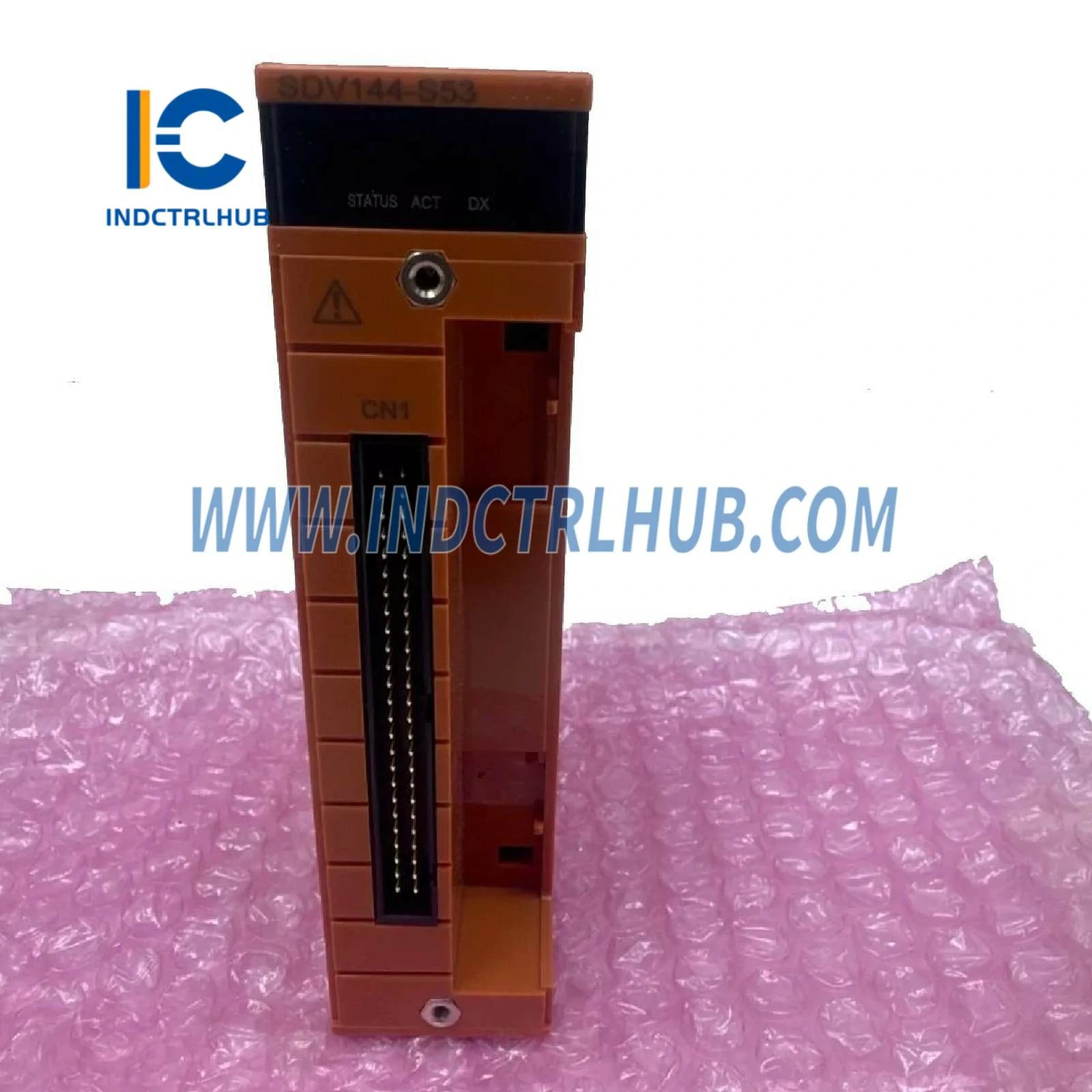

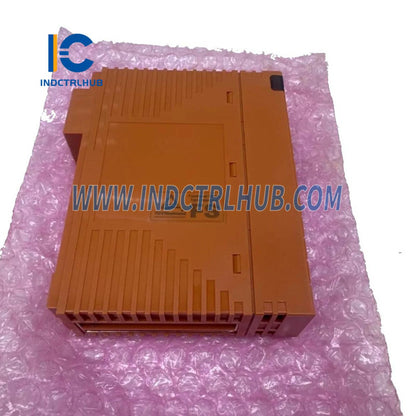

Yokogawa SDV144-S53/B4S00 16-kanalni digitalni ulazni modul
Yokogawa SDV144-S53/B4S00 16-kanalni digitalni ulazni modul
Manufacturer: Yokogawa
Product No.: SDV144-S53/B4S00
Condition:Br. dostupnih komada: 1000
Product Type: 16-kanalni digitalni ulazni modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
__ Opće informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dijela |
SDV144-S53/B4S00 |
|
Opis |
16-kanalni digitalni ulazni modul s terminalnim blokom za stezanje pritiska (bez prigušivača prenapona) |
_
_
__ Tehničke specifikacije
|
Stavka |
Specifikacija |
|---|---|
|
Model |
SDV144 |
|
Broj ulaza |
16-kanalna, izolacija modula |
|
Ulazni signal |
Kontakt bez napona |
|
Otpornost u stanju UKLJUČENO |
1 k_ max |
|
Otpornost u stanju ISKLJUČENO |
100 k_ min |
|
Ulazna struja |
6 mA ±20% (pri 0 _ ulazu, 24 V DC vanjsko napajanje) |
|
Ocjena kontakta |
24 V DC +20% / -10%, 10 mA ili više |
|
Vanjski izvor napajanja |
24 V DC +20% / -10%, kapacitet 200 mA |
|
Maksimalni trenutni ulazni napon |
30,0 V DC |
|
Vrijeme odziva ulaza |
40 ms maksimalno |
|
Otpornost na napon |
2 kV AC (između ulaznih signala i sustava, 1 min, 16-ulazna linija kolektivno spojena) |
|
Potrošnja struje |
290 mA max (5 V DC) / 140 mA max (24 V DC) |
|
Težina |
Približno 0,36 kg (za terminalni blok s tlačnom stezaljkom ili MIL kabel) |
|
Opcije vanjske veze |
Terminal s tlačnom stezaljkom, MIL kabel ili signalni kabel (AKB331) |
_
_
__ Konfiguracija modela
|
Model |
Opis |
|---|---|
|
SDV144 |
Modul digitalnog ulaza (16-kanalni, 24 V DC) |
_
Raspad sufiksnog koda (SDV144-S53)
|
Sufiks |
Opis |
|---|---|
|
-S |
Standardni tip |
|
5 |
Za terminalni blok s tlačnom stezaljkom ili MIL kabel, bez zaštite od eksplozije |
|
3 |
S ISA standardom G3, radna temperatura -20 do 70 °C |
_
_
__ Detalji opcijskog koda (uključeni s ovim dijelom)
|
Kod opcije |
Opis |
|---|---|
|
/B4S00 |
Terminalni blok s tlačnom stezaljkom za digitalni ulaz, bez prigušivača prenapona [Model: STB4S-00] |
_
_
__ Dodatni opcijski kodovi (nisu uključeni prema zadanim postavkama)
|
Kod opcije |
Opis |
|---|---|
|
/B4S10 |
Terminalni blok s tlačnom stezaljkom s prigušivačem prenapona [Model: STB4S-10] |
|
/B4D00 |
Dvostruko redundantni terminalni blok s tlačnom stezaljkom (bez prigušivača prenapona) [Model: STB4D-00] |
|
/B4D10 |
Dvostruko redundantni terminalni blok s tlačnom stezaljkom (s prigušivačem prenapona) [Model: STB4D-10] |
|
/PRP |
Zavrtanj za sprječavanje pogrešnog umetanja |
|
/CCC01 |
Poklopac konektora za MIL kabel (ravna vrpca) [Model: SCCC01] |
|
/CCC02 |
Poklopac konektora za MIL kabel (diskretni vodič) [Model: SCCC02] |
_
_
