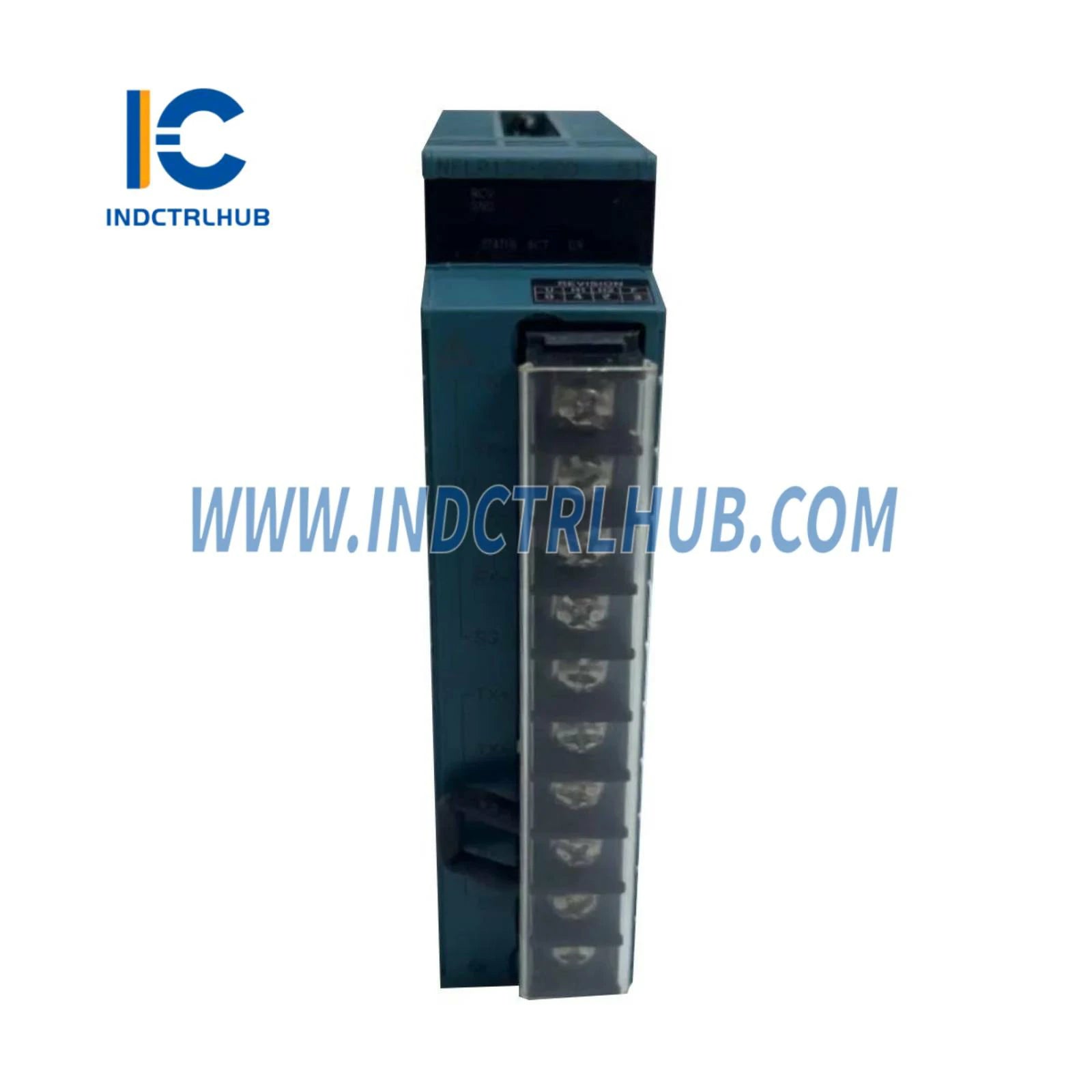

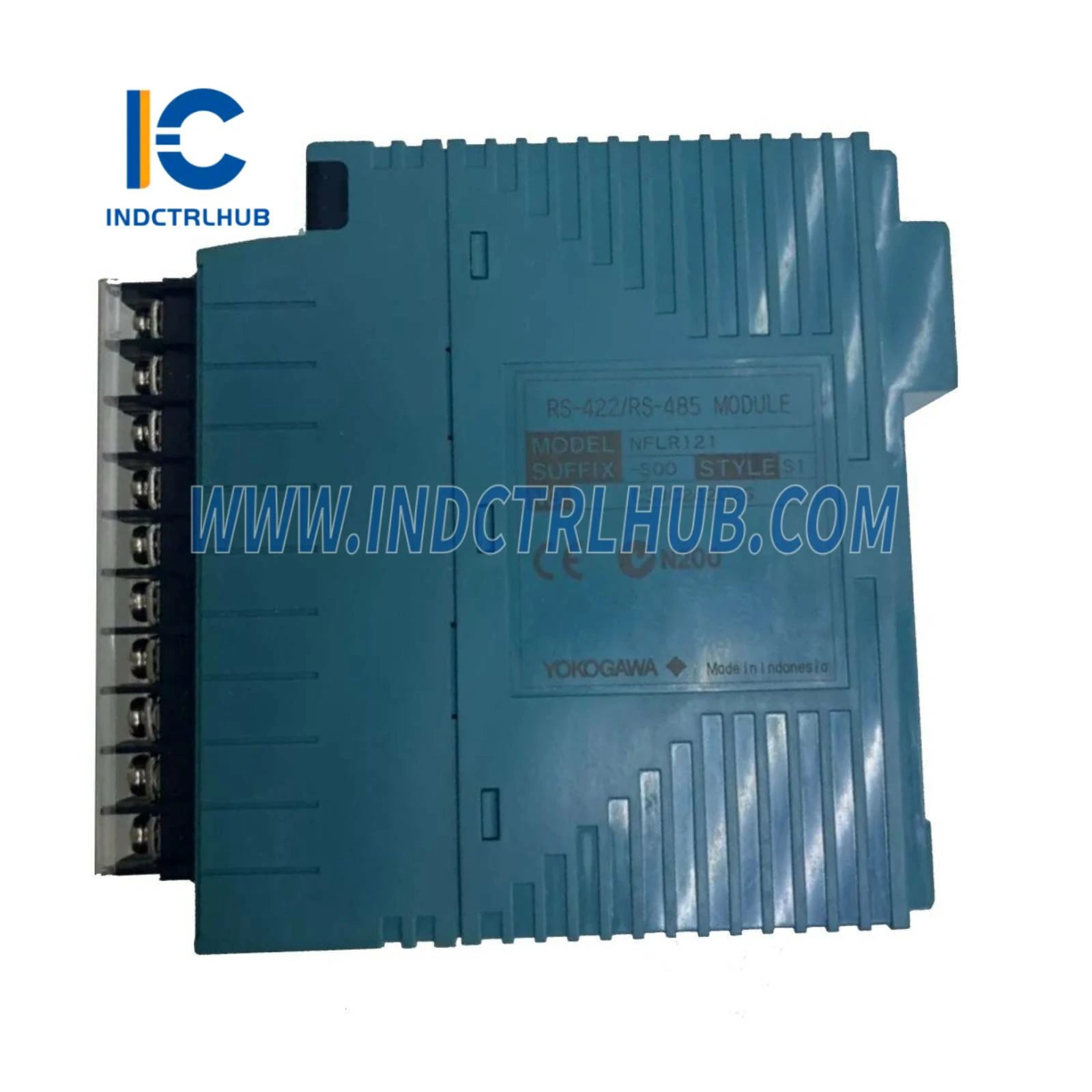

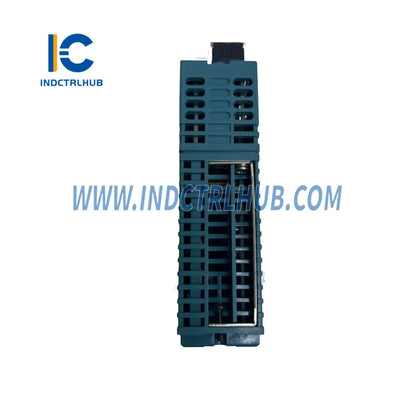

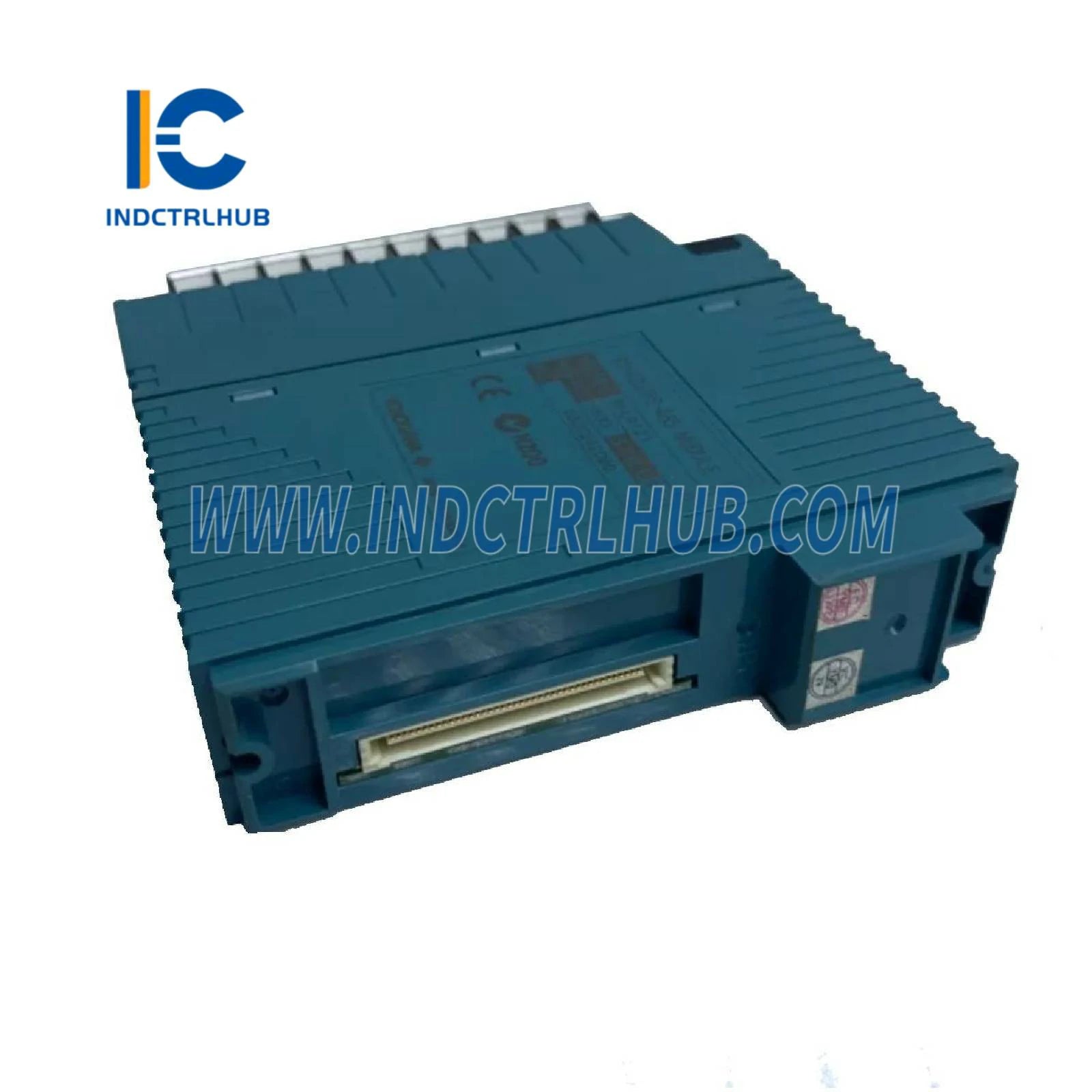

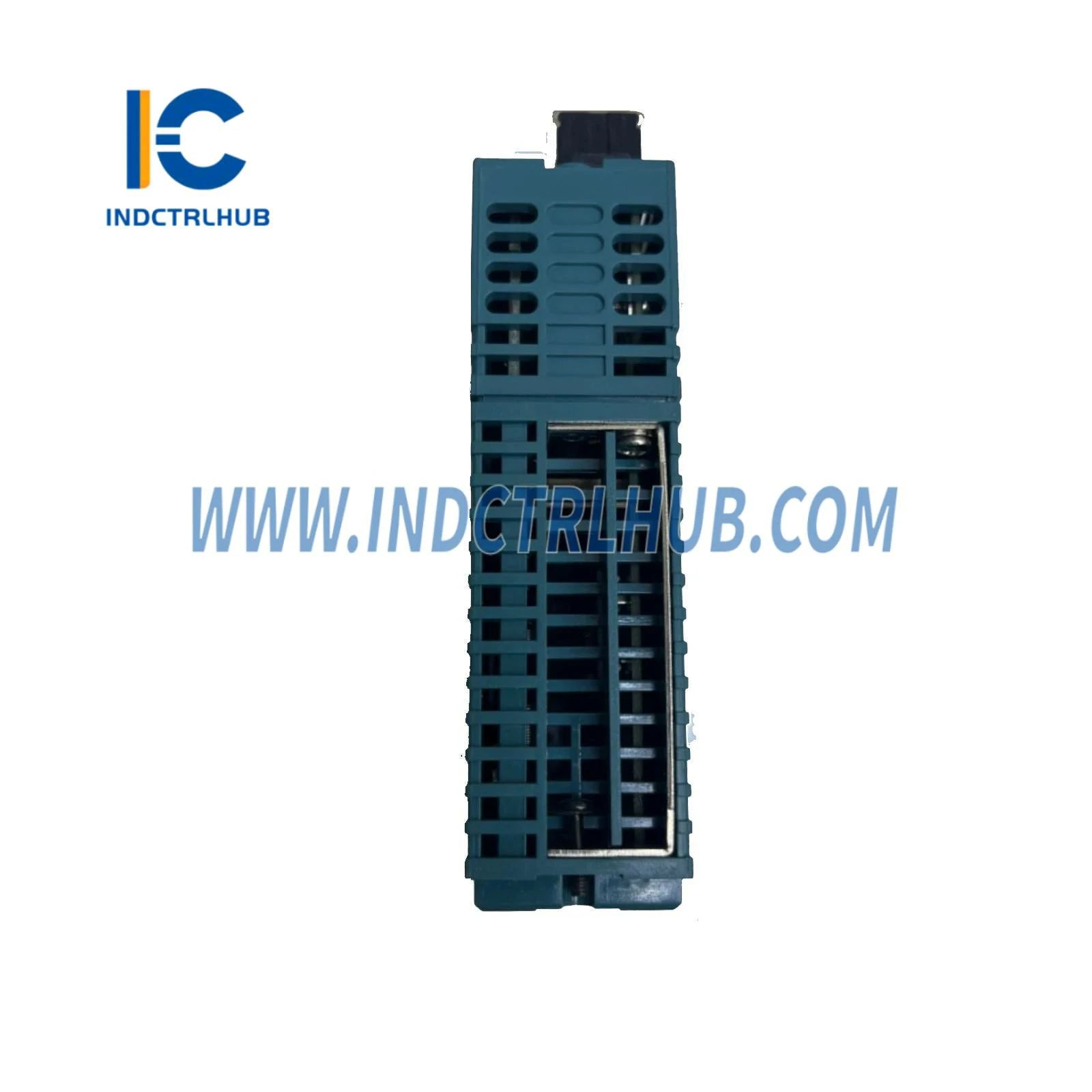

Yokogawa NFLR121-S00 S1 modul za serijsku komunikaciju
Yokogawa NFLR121-S00 S1 modul za serijsku komunikaciju
Manufacturer: Yokogawa
Product No.: NFLR121-S00 S1
Condition:Br. dostupnih komada: 1000
Product Type: Modul za serijsku komunikaciju
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Pregled proizvoda
Yokogawa NFLR121-S00 S1 je serijski komunikacijski modul dizajniran za razmjenu podataka s uređajima poput PLC-ova putem RS-422/RS-485 serijskih komunikacijskih linija. Podržava dva porta s širokim rasponom brzina komunikacije, što ga čini svestranim rješenjem za industrijske sustave kojima je potrebna pouzdana serijska prijenos podataka.
Tehničke specifikacije
Serijski komunikacijski modul NFLR121-S00 S1 ima sljedeće specifikacije (specifično za NFLR121 osim ako nije drugačije navedeno):
| Stavka | Specifikacija |
|---|---|
| Model | NFLR121 |
| Sučelje | RS-422/RS-485 (2 priključka) |
| Kako je spojeno | Višetočkovno |
| Kako komunicira | Half-duplex/Full-duplex (*1) |
| Kako se sinkronizira | Sinkronizacija start-stop |
| Brzina komunikacije | 0.3, 1.2, 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 76.8, 115.2 kbps |
| Kod prijenosa | ASCII/binarno |
| Duljina znaka | 7/8 bita |
| Stop bit | 1/2 bita |
| Provjera pariteta | Nema/paran/neparan |
| Udaljenost prijenosa | Maksimalno 1200 m (ukupna produžena duljina) |
| Povezivanje ožičenja (*2) | Stegnuto s terminal blokom__ M4 vijci (5 polova x 2) (*4) |
| Potrošnja struje | 500 mA |
| Težina | 0,3 kg |
Detalji terminal bloka
Terminal blok komunikacijskog modula NFLR121 RS-422/RS-485 (M4 vijci) ima sljedeće dodjele pinova:
| Simbol priključka | Naziv signala | Funkcija |
|---|---|---|
| TX+ | Poslani podaci | Slanje podataka (signal zajedničkog moda) |
| TX- | Poslani podaci | Slanje podataka (signal obrnutog faznog pomaka) |
| RX+ | Primljeni podaci | Primanje podataka (signal zajedničkog moda) |
| RX- | Primljeni podaci | Primanje podataka (signal obrnutog faznog pomaka) |
| SG | Uzemljenje signala | Uzemljenje signala |
Model i kodovi sufiksa
NFLR121-S00 S1 uključuje sljedeće konfiguracijske detalje:
| Kategorija | Detalji |
|---|---|
| Model | NFLR121 RS-422/RS-485 komunikacijski modul (2 priključka, 300 bps do 115,2 kbps) |
| Kodovi sufiksa |
|
_
_
_
