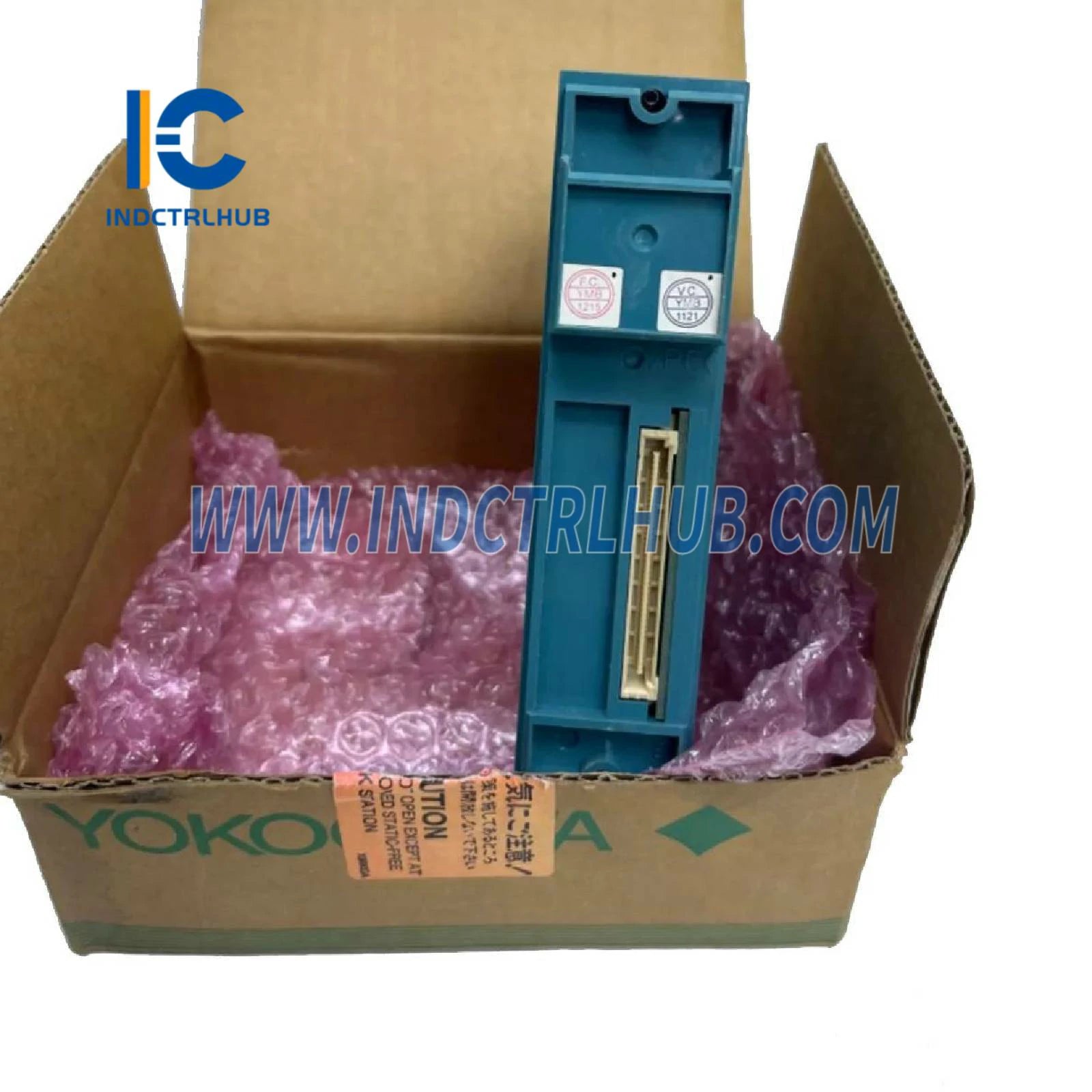

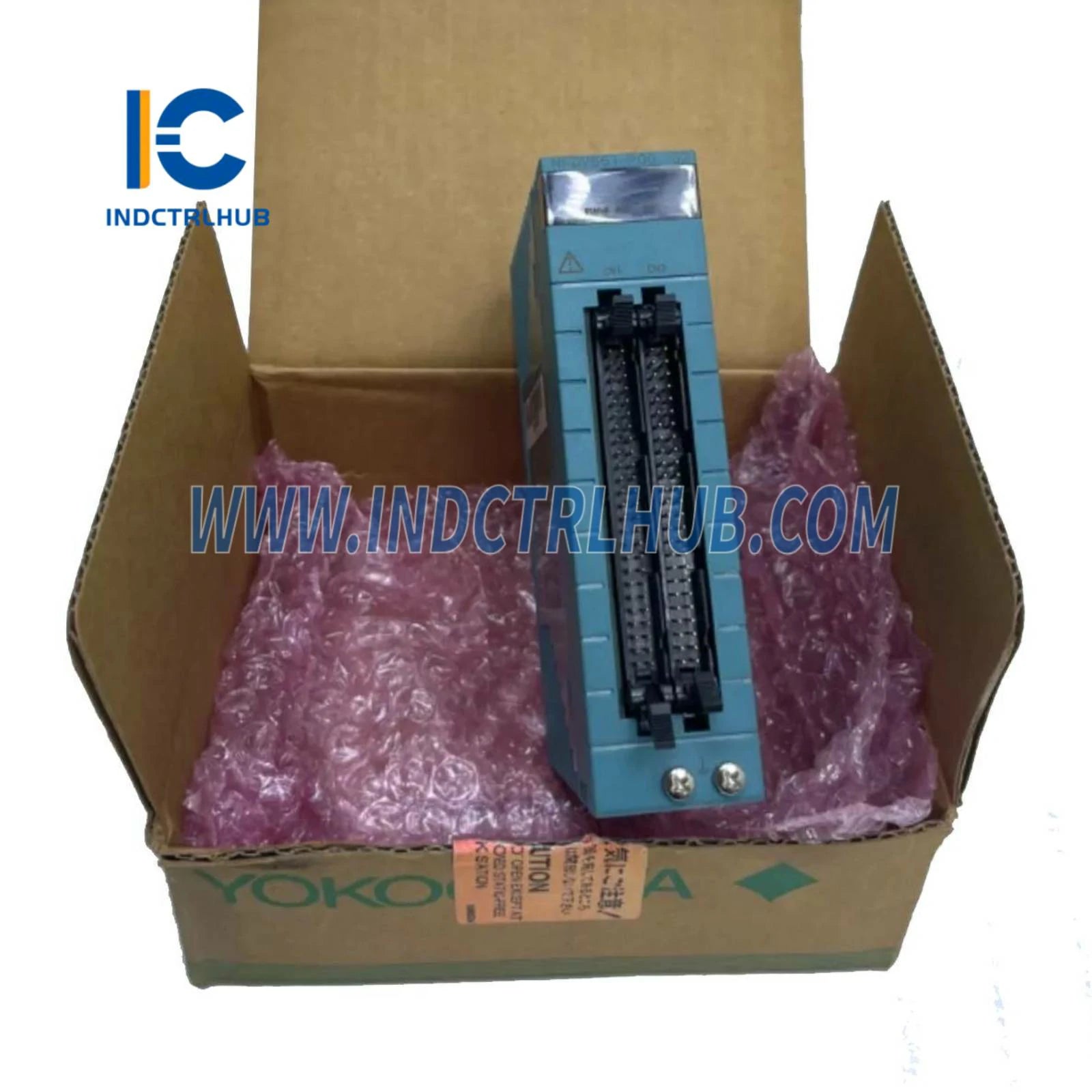

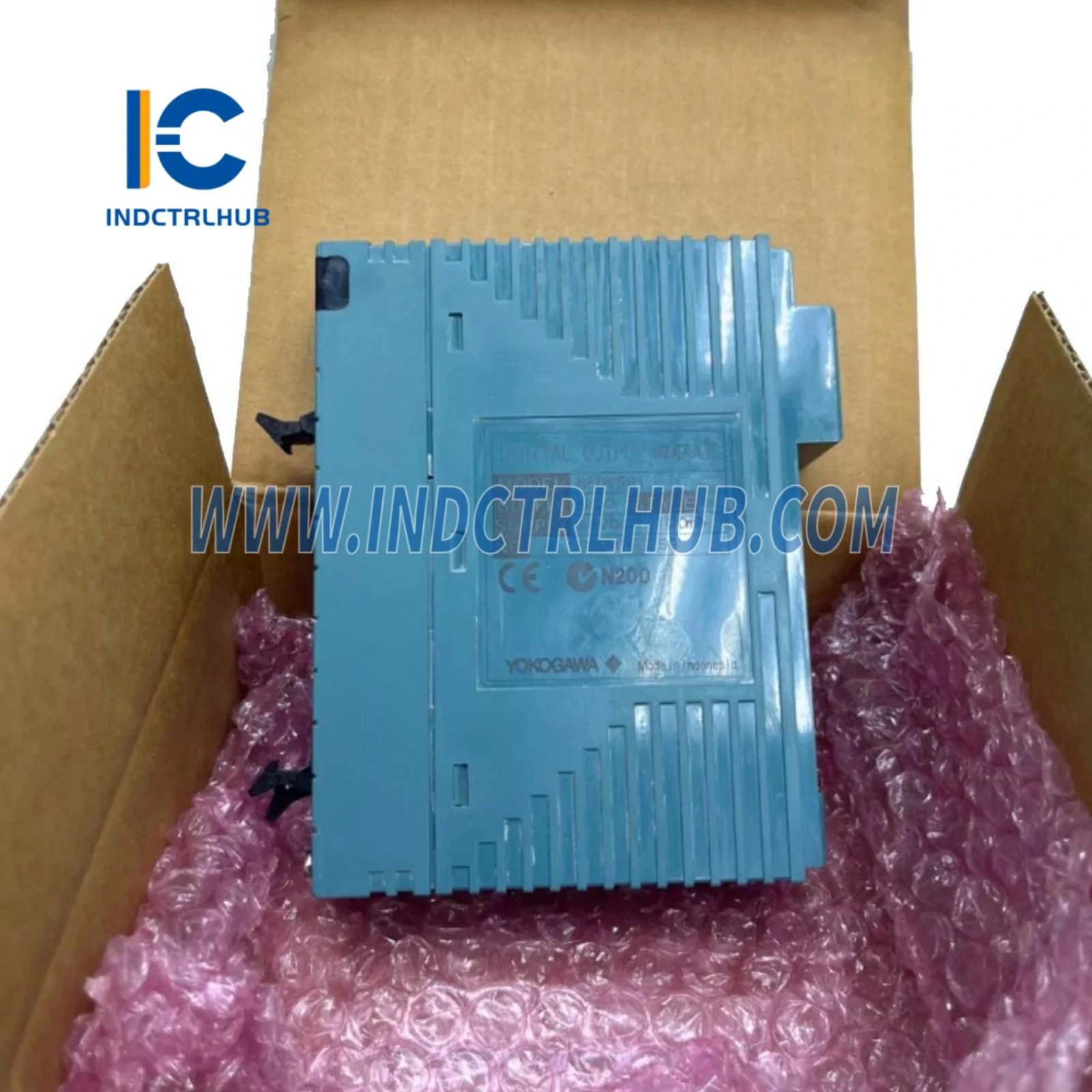

Yokogawa NFDV561-P50 Digitalni izlazni modul
Yokogawa NFDV561-P50 Digitalni izlazni modul
Manufacturer: Yokogawa
Product No.: NFDV561-P50
Condition:Br. dostupnih komada: 1000
Product Type: Digital Output Modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Pregled proizvoda
Yokogawa NFDV561-P50 je digitalni izlazni modul dizajniran za izlaz 64-kanalnih tranzistorski kontaktnih signala na 24 V DC. Ima izolirane izlaze s formatom strujnog ponora i podržava različite opcije povratnog prijelaza, što ga čini pouzdanom komponentom za industrijske upravljačke sustave koji zahtijevaju opsežne digitalne izlazne mogućnosti.
Tehničke specifikacije
Digitalni izlazni modul NFDV561-P50 ima sljedeće specifikacije (specifično za NFDV561 osim ako nije drugačije navedeno):
| Stavka | Specifikacija |
|---|---|
| Model | NFDV561 |
| Broj izlaznih kanala | 64 |
| Nazivni primijenjeni napon | 24 V DC |
| Napon opterećenja (*1) | 24 V DC, 100 mA |
| Raspon napona napajanja na terenu | 20,4 do 26,4 V |
| Maksimalna vrijednost napona izlaza UKLJUČENO | 2 V DC |
| Maksimalna vrijednost struje curenja kada je izlaz ISKLJUČEN | 0,1 mA |
| Format izlaza | Strujni ponor |
| Maksimalna struja opterećenja (*2) | 100 mA/kanal, 26,4 V |
| Otpornost na napon | Između izlaznog signala i sustava: 2000 V AC 1 minutu (*5) Između zajedničkih: 500 V AC 1 minutu, zajednički minus (_) strana svakih 16 kanala |
| Funkcije |
Statusni izlaz: funkcija izlaza statusa UKLJUČENO/ISKLJUČENO Rezervna radnja izlaza (*3) (*4): - HOLD: Zadržava trenutna stanja kada se aktivira rezervna radnja - OFF: Resetira sve izlazne kanale na isključeno kada se aktivira rezervna radnja - NO: Ne izvodi nikakvu rezervnu radnju |
| Vrijeme odziva izlaza | 3 ms ili manje (za statusni izlaz) |
| Maksimalna potrošnja struje | 780 mA (5 V DC) 120 mA (24 V DC, napajanje na terenu) |
| Težina | 0,3 kg |
| Vanjska veza | MIL konektor kabel (*5) |
Model i kodovi sufiksa
NFDV561-P50 uključuje sljedeće detalje konfiguracije:
| Kategorija | Detalji |
|---|---|
| Model | NFDV561 Digitalni izlazni modul (64-kanala, 24 V DC, izolirani) |
| Kodovi sufiksa |
|
_
_
_
