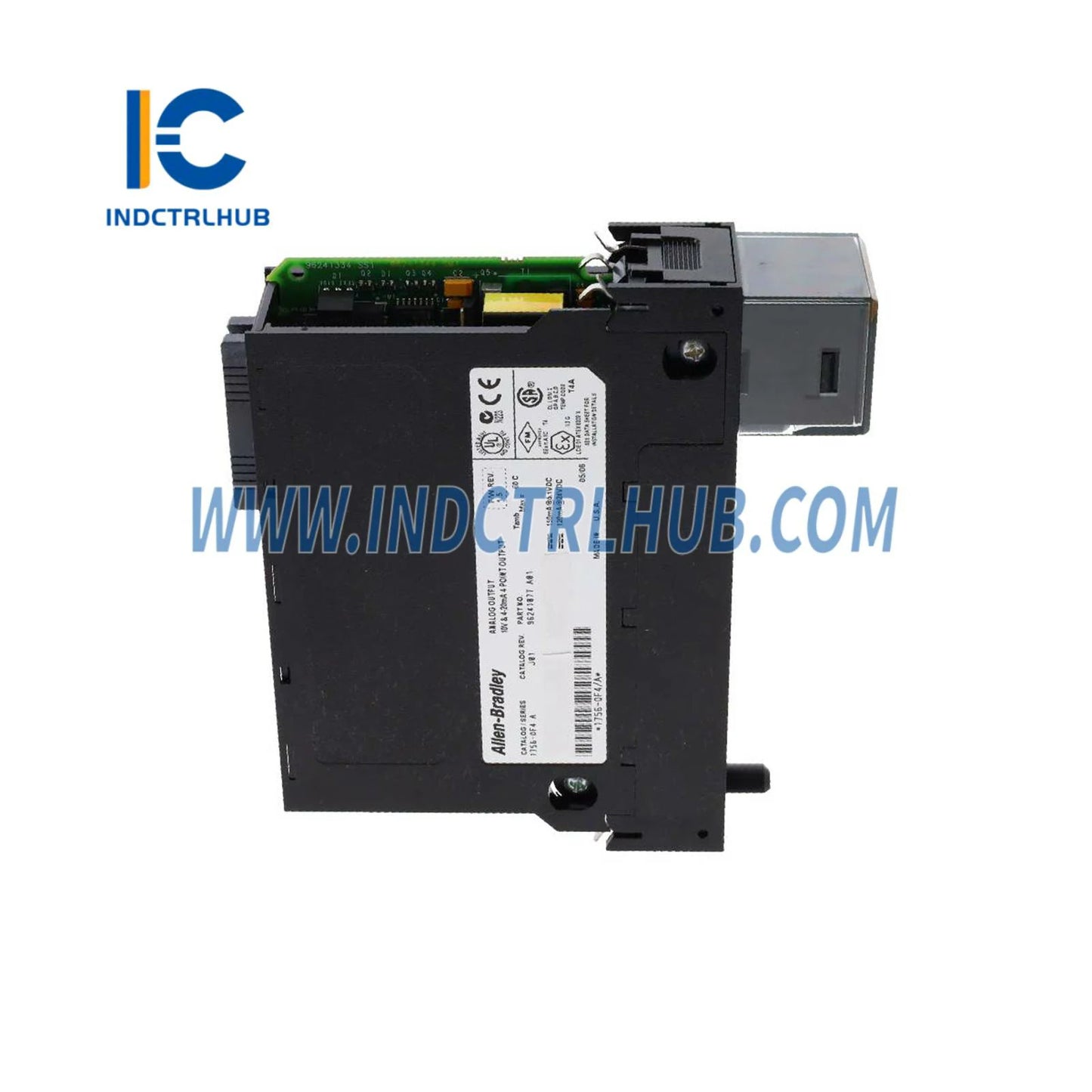

Analogni izlazni modul Allen-Bradley 1756-OF4
Pregled proizvoda
Allen-Bradley 1756-OF4 je 4-kanalni modul za analogni izlaz dizajniran za ControlLogix sustave. Podržava i izlaz napona i struje s visokom rezolucijom, točnošću i pouzdanošću za industrijske automatizacijske primjene.
Tehničke specifikacije
Električne specifikacije
| Atribut | Specifikacije 1756-OF4 |
|---|---|
| Izlazni kanali | 4 izlaza napona ili struje |
| Raspon izlaznog napona | ±10V |
| Raspon izlazne struje | 0…20 mA |
| Rezolucija | Napon: 15-bitni preko 10,5V (320 µV/bit) Struja: 16-bitna preko 21mA (325 nA/bit) |
| Struja pri 5,1V DC | Maksimalno 200 mA |
| Trenutna potrošnja @ 24V DC | Maksimalno 155 mA |
| Potrošnja energije na stražnjoj sabirnici | Maksimalno 4,74 W |
| Rasipanje snage | 4,74…1,74 W (ovisno o opterećenju) |
| Toplinska disipacija | 16,17 BTU/sat |
Performanse i točnost
| Atribut | Specifikacija |
|---|---|
| Detekcija otvorenog kruga | Samo izlaz struje (Izlaz mora biti postavljen na >0,1 mA) |
| Zaštita od prenapona | ±24V DC |
| Zaštita od kratkog spoja | Elektronički ograničen strujom do maksimalno 21mA |
| Sposobnost upravljanja | Napon: >2000 Ω Struja: 0…750 Ω |
| Vrijeme stabilizacije | <2 ms do 95% konačne vrijednosti (otpornosni tereti) |
| Kalibrirana točnost | Bolje od 0.05% od raspona (0…21 mA, -10,4…10,4 V) |
| Drift pomaka | 20 µV/°C 80 nA/°C |
| Drift pojačanja (maks.) | Napon: 6 ppm/°C (125 µV/°C) Struja: 30 ppm/°C (630 nA/°C) |
| Pogreška modula | Napon: 0,1% od raspona Struja: 0,2% od raspona |
| Vrijeme skeniranja modula | 12 ms (pomični zarez) 8 ms (cijeli broj) |
| Format podataka | Cjelobrojni način (lijevo poravnat, dvojinjski komplement) IEEE 32-bitni floating point |
| Metoda pretvorbe | R-Ladder DAC (monotoničan, bez propuštenih kodova) |
Okolišne ocjene
| Atribut | Specifikacija |
|---|---|
| Radna temperatura |
Serija C: 0…60°C (32…140°F) Serija B: 0…55°C (32…131°F) |
| Temperatura izvan rada | -40…85°C (-40…185°F) |
| Relativna vlažnost | 5…95% (bez kondenzacije) |
| Otpornost na udarce | 30 g (neoperativno) |
| Otpornost na vibracije | 2 g @ 10–500 Hz |
| Imunost na ESD | 6 kV (kontakt) / 8 kV (zrak) |
| Zaštita od Prenapona | ±1 kV (linija prema liniji), ±2 kV (linija prema zemlji) |
Mehanički & Instalacija
| Atribut | Specifikacija |
|---|---|
| Širina utora | 1 |
| Izolacijski napon | 250V (kontinuirano), Osnovna Izolacija (Izlazi prema Backplane-u) |
| Opcije Terminalne Klemne Letve | 1756-TBNH / 1756-TBSH |
| Veličina Žice (Pojedinačna Žica) | 0,33–2,1 mm² (22–14 AWG) čvrsti ili višestruki |
| Veličina Žice (Dvostruka Žica) | 0,33–1,3 mm² (22–16 AWG) čvrsti ili višestruki |
| Moment (Terminalna Klemna Letva) | 1,36 N•m (12 lb•in) |
