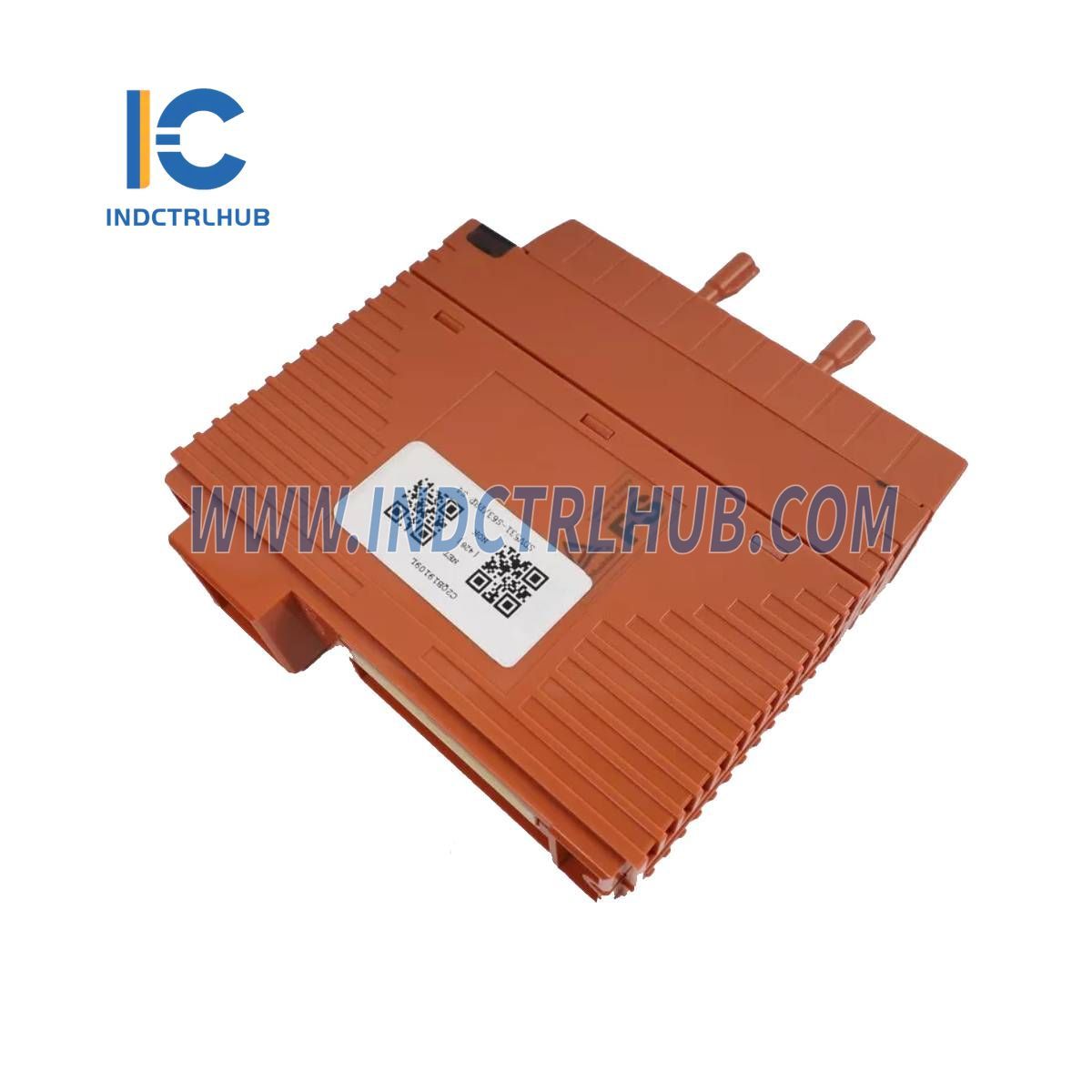

מודול כניסה דיגיטלית YOKOGAWA SDV531-S63
מודול כניסה דיגיטלית YOKOGAWA SDV531-S63
Manufacturer: YOKOGAWA
Product No.: SDV531-S63
Condition:1000 במלאי
Product Type: מודול קלט דיגיטלי
Product Origin: USA
Payment: T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months
- תמיכה 24/7
- החזרות תוך 30 יום
- משלוח מהיר
סקירת מוצר
מודול היציאה הדיגיטלית Yokogawa SDV531-S63 מיועד לפלט אותות מצב הפעלה/כיבוי לציוד שדה במערכות בקרה תעשייתיות. למרות שתואר כ"מודול כניסה דיגיטלית" בתיאור, המפרטים וקודי הסיומת מאשרים שמדובר במודול יציאה דיגיטלית עם 8 ערוצים מבודדים. הוא תומך בתצורות כפולות-רנדונדנטיות ומשלב פונקציות אבחון חיווט שדה, מה שמבטל את הצורך ברכיבי אבחון חיווט נפרדים, מה שהופך אותו לרכיב חזק לפתרונות אוטומציה של Yokogawa__.
מידע טכני
| פריט | מפרטים |
|---|---|
| יצרן | Yokogawa |
| מספר דגם/חלק | SDV531-S63 |
| תיאור | מודול יציאה דיגיטלית (תוקן מ"מודול כניסה דיגיטלית") |
| מספר יציאות | 8-ערוצים, בידוד מודול (*3) |
| מתח יציאה | 24 V DC |
| ירידת מתח ביציאה | 1 V מקסימום |
| דירוג ספק כוח חיצוני | 24 V DC, מינימום 5 A |
| ספק כוח חיצוני | 24 V DC +20 % / -10 % (*4), קיבולת זרם: 5 A |
| זרם דליפה מקסימלי במצב פלט כבוי | 1.6 מ"א |
| פורמט פלט | מקור זרם |
| זרם עומס מקסימלי | 0.6 אמפר/קו פלט (4.8 אמפר סך כל קווי הפלט) (*3) (*5) |
| זרם עומס מינימלי | 35 מ"א |
| טווח התנגדות העומס | 40 עד 685 _ (*6) |
| זמן תגובת פלט | 30 מילישניות מקסימום |
| מתח עמיד (*1) (*2) | 2 קילו וולט AC בין קווי אות הפלט למערכת למשך דקה אחת, 8 קווי קלט מחוברים יחד (קווים שליליים) (*7) |
| צריכת זרם | 280 מ"א מקסימום (5 וולט DC) 140 מ"א מקסימום (24 וולט DC) |
| משקל | כ-0.28 ק"ג (לבלוק טרמינל מהדק לחץ או כבל MIL) כ-0.34 ק"ג (עם מתאם ממשק כבל אות ייעודי) |
| חיבור חיצוני | טרמינל לחץ, כבל MIL, כבל אות ייעודי (AKB331, AKB651 (*8)) |
מידע כללי
- מודולי פלט מפיקים אותות מצב הפעלה/כיבוי לציוד שדה, תומכים בתצורות כפולות-רנדנטיות, וכוללים פונקציות אבחון חיווט שדה, מה שמבטל את הצורך ברכיבי אבחון חיווט נפרדים.
קודי דגם וסיומת
- דגם: מודול פלט דיגיטלי SDV531 (8 ערוצים, 24 V DC, בידוד מודול)
- קודי סיומות:
- -L: סוג למרחק ארוך
- -S: סוג סטנדרטי
- 5: עבור בלוק טרמינל לחץ או כבל MIL ללא הגנת התפוצצות
- 6: עם מתאם ממשק כבל אות וללא הגנת התפוצצות (*1)
- E: עבור בלוק טרמינל לחץ או כבל MIL עם הגנת התפוצצות
- F: עם מתאם ממשק כבל אות והגנת התפוצצות (*1)
- 3: עם תקן ISA G3 וטמפרטורה (-20 עד 70 °C)
- C: עם תקן ISA G3 והתקנה בצפיפות גבוהה (-20 עד 70 °C) (*4)
- קודי אפשרויות:
- /B4S00: עם בלוק טרמינל לחץ לפלט דיגיטלי (ללא סופג זעזועים) [דגם: STB4S-00]
- /B4S10: עם בלוק טרמינל לחץ לפלט דיגיטלי (עם סופג זעזועים) [דגם: STB4S-10]
- /B4D00: עם בלוק טרמינל לחץ כפול-רנדנטי לפלט דיגיטלי (ללא סופג זעזועים) (*2) [דגם: STB4D-00]
- /B4D10: עם בלוק טרמינל לחץ כפול-רנדנטי לפלט דיגיטלי (עם סופג זעזועים) (*2) [דגם: STB4D-10]
- /PRP: עם פין מניעת הכנסת שגויה (*3)
- /CCC01: עם כיסוי מחבר לכבל MIL (לכבל סרט שטוח) [דגם: SCCC01]
- /CCC02: עם כיסוי מחבר לכבל MIL (לחוט דיסקרטי) [דגם: SCCC02]
תצורה ספציפית
- דגם/מספר חלק: SDV531-S63
- פרטי תצורה:
- -S: סוג סטנדרטי
- 6: עם מתאם ממשק כבל אות וללא הגנת התפוצצות (*1)
- 3: עם תקן ISA G3 וטמפרטורה (-20 עד 70 °C)
