Product Description
מפרטים כלליים:

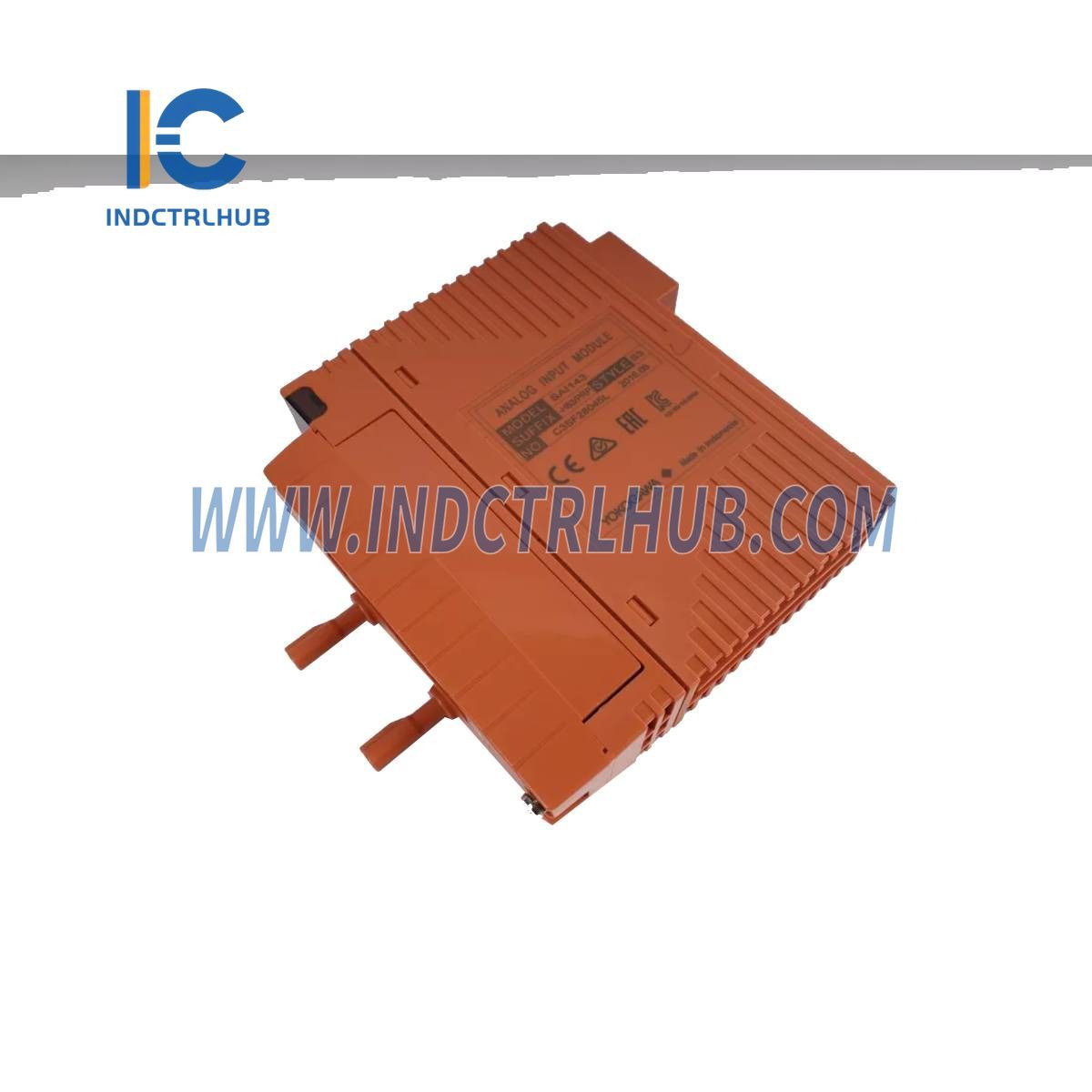

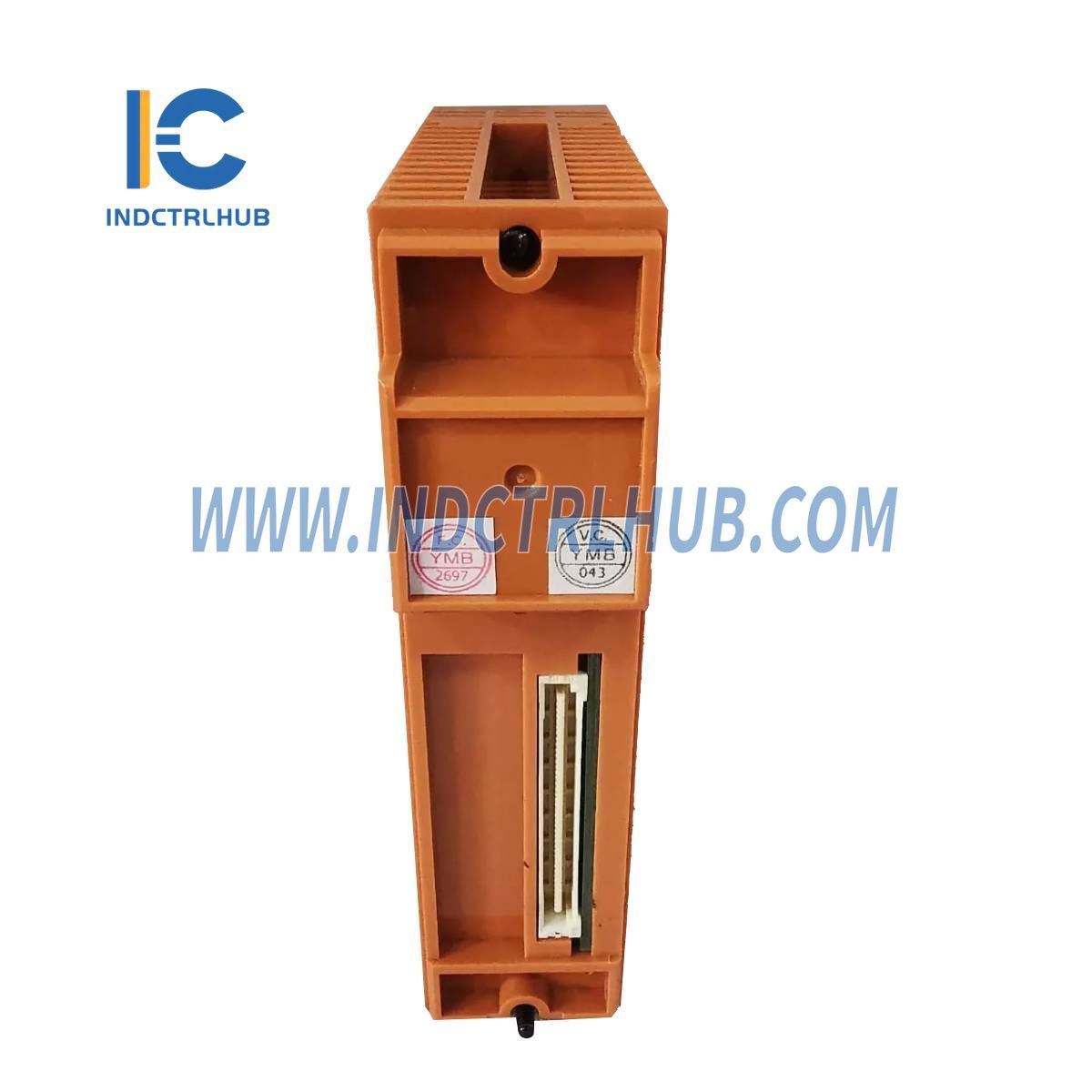

- דגם: SAI143-H63
- תיאור: מודול קלט אנלוגי (4 עד 20 mA, 16 ערוצים, בידוד מודול)
- מספר ערוצים: 16 (בידוד מודול)
- טווח קלט מדורג: 4 עד 20 mA
- טווח קלט מותר: 0 עד 25 mA
-
דיוק:
- SAI143-H: ±16 µA (טווח קלט 0.05 עד 23 mA)
- סטיית טמפרטורה: ±16 µA/10 °C
- תדירות עדכון נתונים: 40 ms
-
התנגדות קלט:
- הפעלה: 250 Ω + ערך זרם
- כיבוי כוח: 500 קילו-אוהם מינימום
- ירידת מתח במעגל ההגנה: 0.45 וולט מקסימום (התנגדות הקלט משתנה מ-272.5 אוהם ב-20 מ"א ל-362.5 אוהם ב-4 מ"א)
- עמידות למתח: 1.5 קילו-וולט AC למשך דקה בין אות קלט למערכת
ספק כוח משדר:
- 16.15 וולט מינימום (ב-20 מ"א)
- 26.4 וולט מקסימום (ב-0 מ"א)
- מגבלת זרם יציאה: 25 מ"א
- פונקציית הפעלה/כיבוי ספק כוח: זמינה בהגדרת 2 חוטים לכל 16 הערוצים בו זמנית (לאיפוס מצבי אזעקה של מכשירי אש וגז)
צריכת חשמל:
- מערכת 5 וולט: 320 מ"א
- מערכת 24 וולט: 550 מ"א
מאפיינים סביבתיים ופיזיים:
- טמפרטורת הפעלה: -20°C עד 70°C
-
משקל:
- בלוק טרמינל מהדק לחץ או כבל MIL: 0.34 ק"ג
- עם מתאם ממשק כבל אות: 0.39 ק"ג
-
חיבורים חיצוניים:
- טרמינל מהדק לחץ
- כבל MIL
- כבל אות ייעודי
מפרטי תקשורת HART:
- מכשיר HART אחד לכל ערוץ
- מודם HART אחד לכל מודול (מתקשר עם מכשיר HART אחד בלבד בכל פעם)
- תקן פרוטוקול: גרסת פרוטוקול HART 5.7
- מצב תקשורת: סריאלי חצי-דו-כיווני, סינכרון התחלה-עצירה (1 ביט התחלה, 8 ביט נתונים, פריטי אי-זוגי, 1 ביט עצירה)
- מהירות שידור: 1200 ±2 ביט לשנייה
-
מודולציה: FSK רציף פאזה בינארית
- 1: 1200 הרץ ±1%
- 0: 2200 הרץ ±1%
- אורך מסגרת: 5 עד 267 בתים
- זיהוי שגיאות: פריטי/אורך אנכי
- זמן תגובה: מקסימום 28 תווים (256.7 מ"ש)
דגם וקודי סיומת:
-
דגם: SAI143-H63
- H: עם תקשורת HART
- 6: עם מתאם ממשק כבל אות (ללא הגנת התפוצצות)
- 3: תואם לתקן ISA G3 (-20 עד 70°C)
הערות:
- אין לחבר מחסומי זנר. יש להשתמש במחסום בידוד במערכת בטיחות פנימית.
- בלוק טרמינל לחץ כפול-רנדנטי אינו מומלץ בשימוש עם STA4D-≤0 S1.
- בעת בחירת SAI143-H63, לא ניתן לבחור בלוק טרמינל מלחץ ומחבר כבל MIL באותו הזמן.
