Product Description

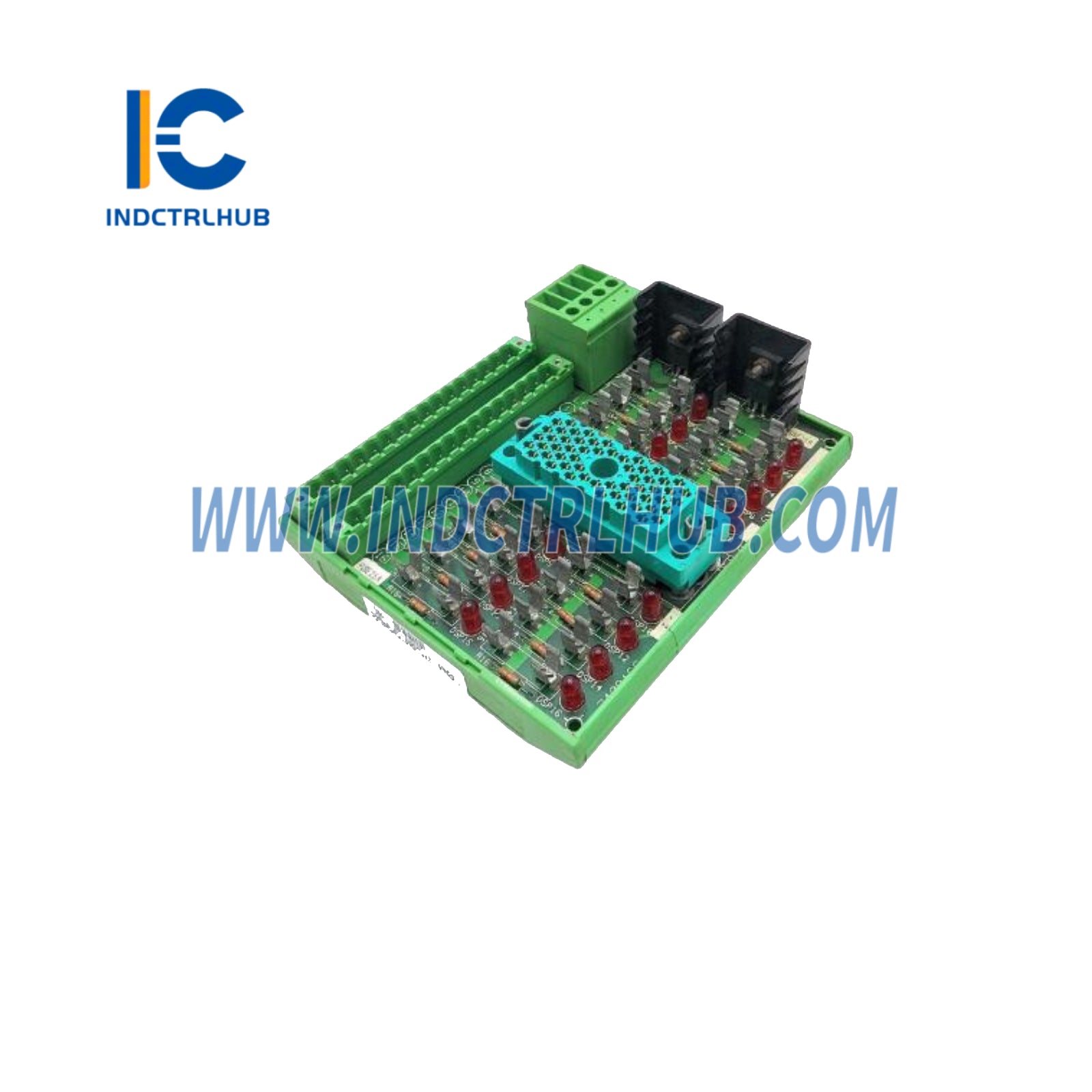

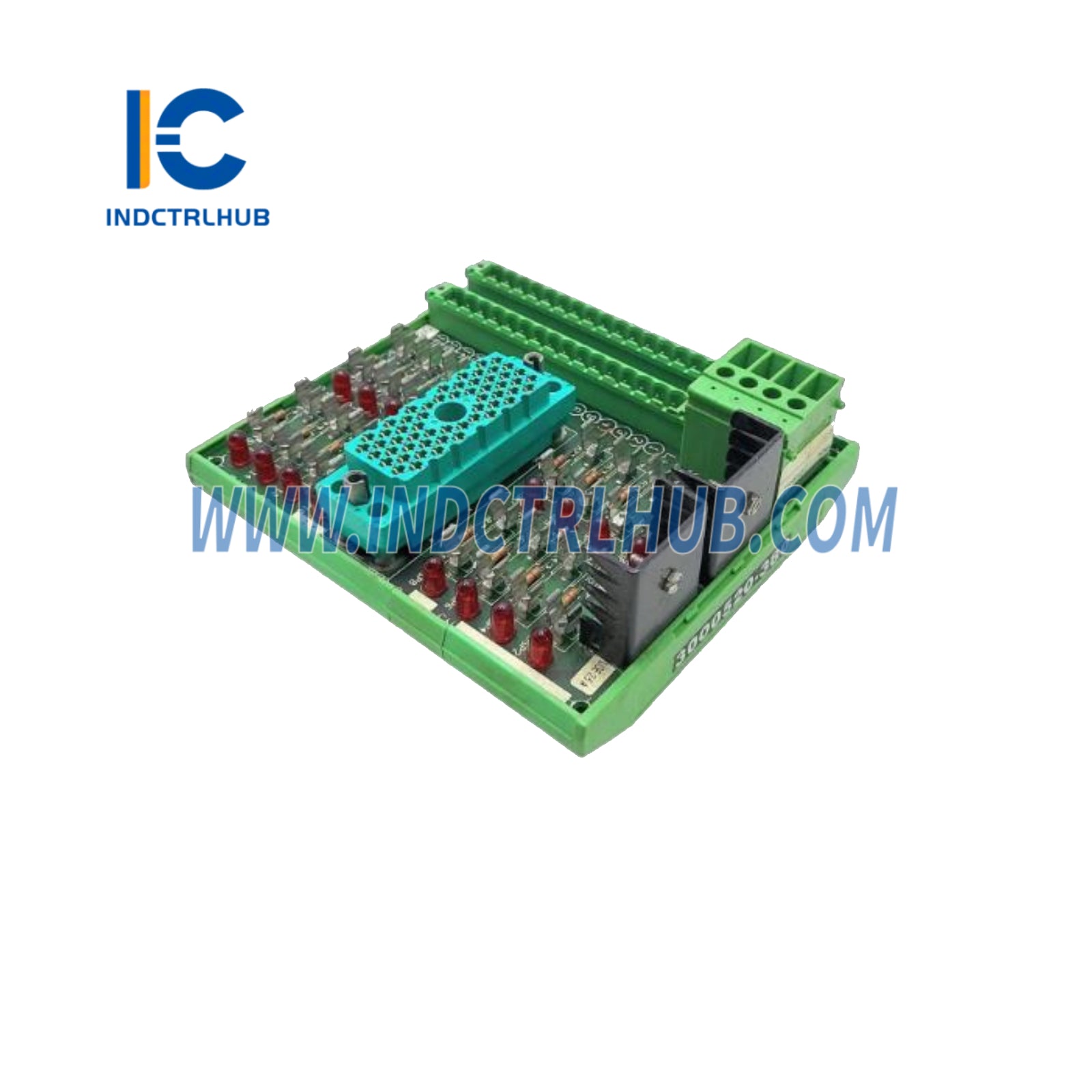

לוח סיום פלט דיגיטלי Triconex 9662-820
סקירת מוצר
- Triconex 9662-820 הוא לוח סיום פלט דיגיטלי שתוכנן למערכות כלי בטיחות (SIS) של Triconex על ידי Schneider Electric. שייך לסדרת מודולים אחרים של Triconex, לוח זה מחבר מודולי פלט דיגיטליים למכשירי שדה, כגון מפעילים או שסתומים, ומבטיח שידור אותות אמין בארכיטקטורות רדונדנטיות משולשות (TMR). הוא קריטי ליישומי בטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל, ומספק בקרה סבילה לתקלות.
מפרטים טכניים
- ל-9662-820 יש את המפרטים הבאים בהתבסס על המאפיינים הסטנדרטיים לסדרת 9662:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 9662-820 |
| יצרן | Triconex (שניידר אלקטריק) |
| תיאור | לוח סיום פלט דיגיטלי |
| סדרה | טריקונקס מודולים אחרים |
| סוג אות | פלט דיגיטלי, 24 VDC |
| קיבולת ערוץ | 16 נקודות |
| סוג מחבר | טרמינלים לחיווט שדה, מחבר רב-פיני למודול I/O |
| ממדים | רוחב 11.43 ס"מ (על פני מסילת DIN), אורך 12.7 ס"מ (לאורך מסילת DIN), גובה 10.795 ס"מ (ממסילת DIN החוצה) |
| טמפרטורת הפעלה | -20°C עד 70°C (-4°F עד 158°F) |
| משקל | כ-1.5 ק"ג |
פרטים נוספים
- 9662-820 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי שלו והתיעוד לסדרת 9662:
- פונקציה: מחבר מודולי פלט דיגיטליים של Triconex (למשל, 3604E, 3624, 3625) למכשירי שדה, משדר אותות בקרה לפעולות קריטיות לבטיחות במערכות TMR; תומך במודולי פלט דיגיטלי מפוקח (SDO) ומודולי פלט דיגיטלי כפול (DDO).
- תאימות: תואם למערכות Triconex Tricon v9–v10; משמש עם מודולי פלט דיגיטליים וכבלים כמו 4000094-310 או 9101-010F. נדרשים שני לוחות עבור מודולים עם 32 נקודות.
- תצורה: כולל טרמינלים משותפים לזרם ובלוקי טרמינל לחיווט שדה מאובטח; תומך בסבילות תקלות TMR; דורש נגד עומס של 470 אוהם, 10 וואט לכל נקודה עבור מודולים 3624/3625 אם אין עומס שדה נוכח כדי למנוע אזעקות חוסר עומס.
- אישורים: עומד בסטנדרטים CE, UL ו-IEC 61508 ליישומים ברמת שלמות בטיחות 3 (SIL3); מוסמך לסביבות מסוכנות.
