Product Description

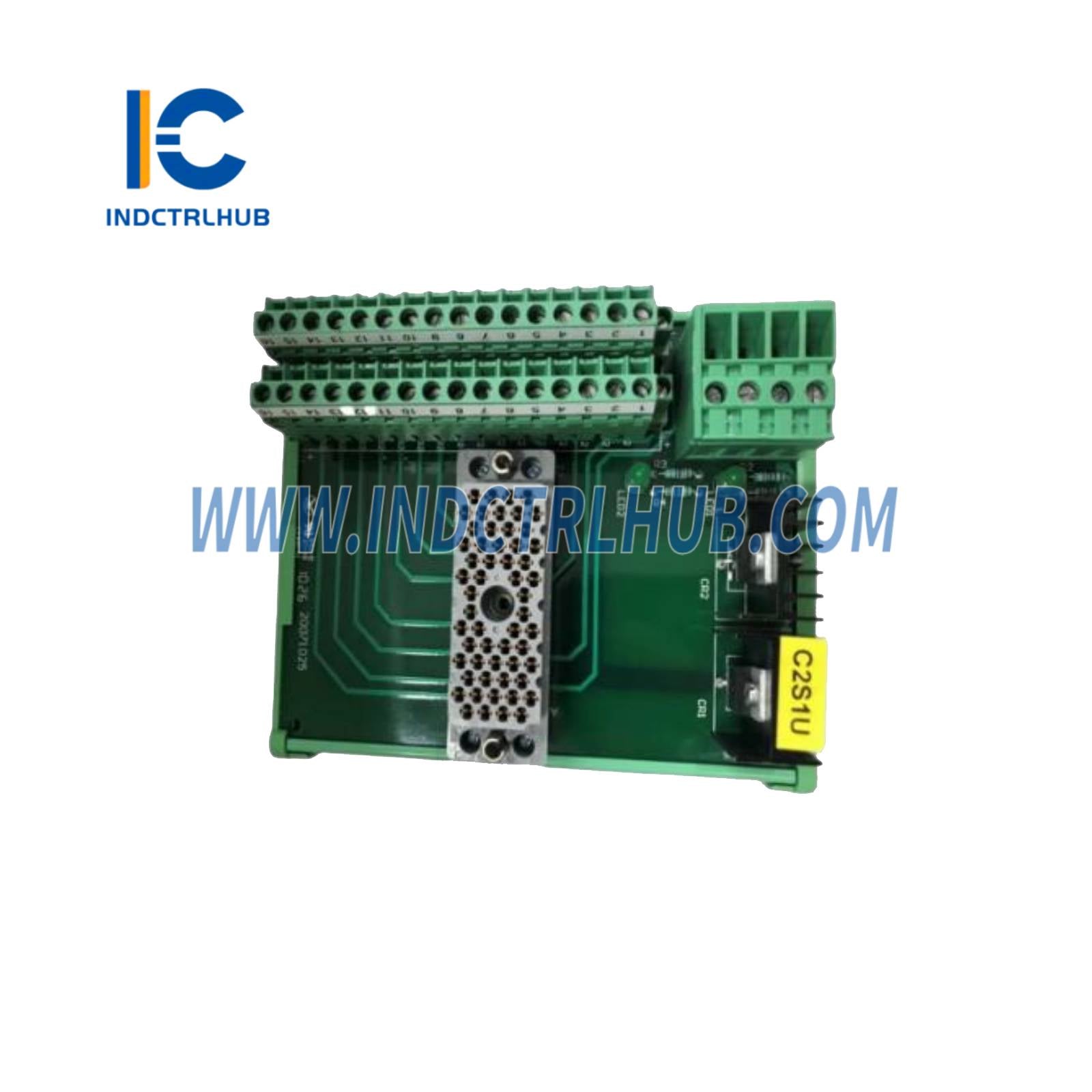

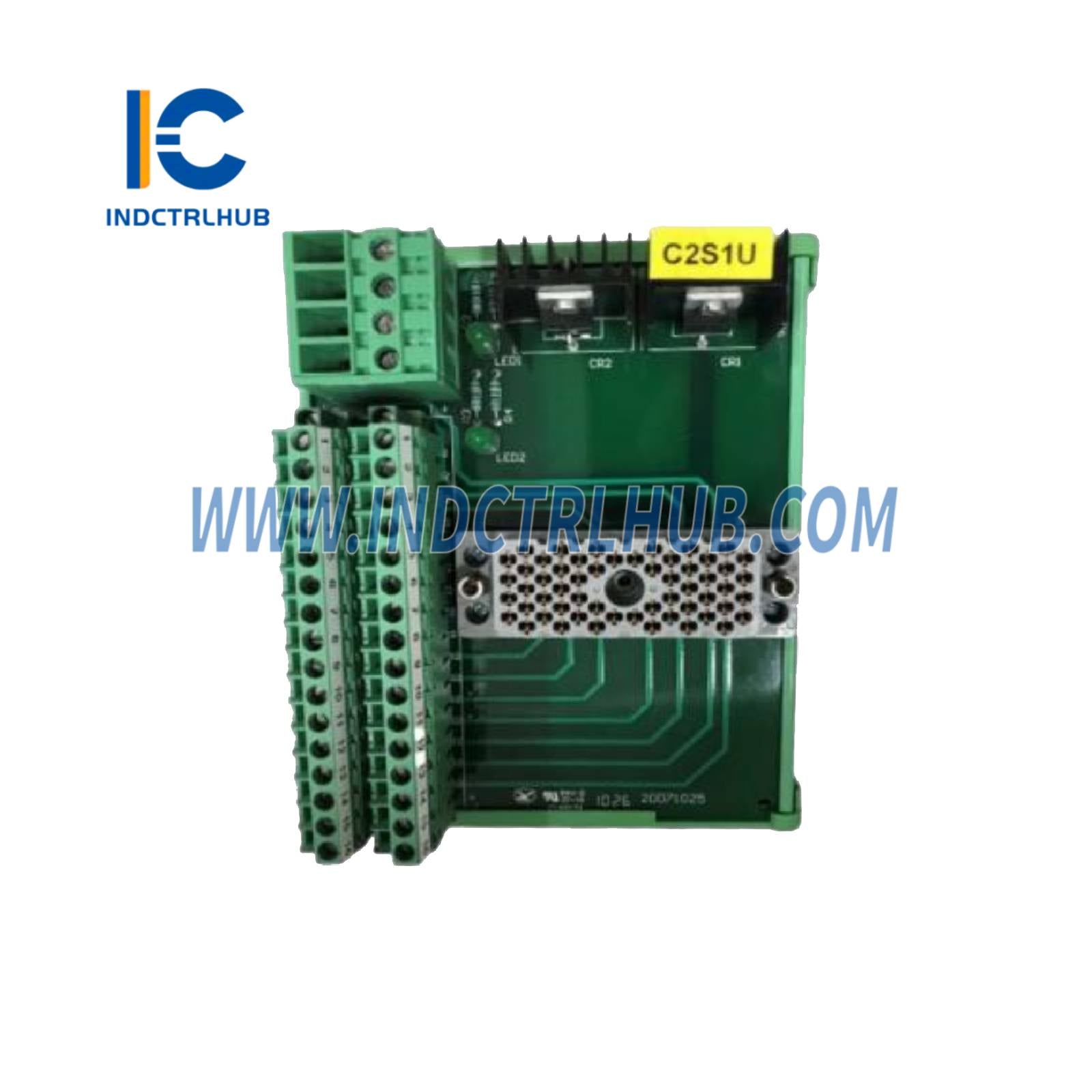

לוח סיום פלט דיגיטלי Triconex 9662-610L
סקירת מוצר
- Triconex 9662-610L הוא לוח סיום פלט דיגיטלי שתוכנן למערכות כלי בטיחות Triconex (SIS) של Schneider Electric. שייך לסדרת מודולים אחרים של Triconex, לוח זה מחבר מודולי פלט דיגיטלי למכשירי שדה, כגון מפעילים או שסתומים, ומבטיח שידור אותות אמין בארכיטקטורות סבילות תקלות משולשת (TMR). הוא קריטי ליישומי בטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל, ומספק בקרה סבילה לתקלות.
מפרטים טכניים
- ל-9662-610L יש את המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לסדרת 9662-610:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 9662-610L |
| יצרן | Triconex (שניידר אלקטריק) |
| תיאור | לוח סיום פלט דיגיטלי |
| סדרה | טריקונקס מודולים אחרים |
| סוג אות | פלט דיגיטלי, 24 VDC |
| קיבולת ערוץ | 16 נקודות |
| זרם כולל מקסימלי | 30 אמפר |
| סוג מחבר | טרמינלים לחיווט שדה, מחבר רב-פיני למודול I/O |
| ממדים | רוחב 11.43 ס"מ (על פני מסילת DIN), אורך 12.7 ס"מ (לאורך מסילת DIN), גובה 10.795 ס"מ (ממסילת DIN החוצה) |
| טמפרטורת הפעלה | -20°C עד 70°C (-4°F עד 158°F) |
| משקל | כ-1.5 ק"ג |
פרטים נוספים
- 9662-610L כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי שלו והתיעוד לסדרת 9662-610:
- פונקציה: מאפשר חיבור של מודולי פלט דיגיטלי (למשל, 3604E, 3624, 3625) למכשירי שדה, משדר אותות בקרה לפעולות קריטיות לבטיחות במערכות TMR. תומך במודולי פלט דיגיטלי מפוקח (SDO) ומודולי פלט דיגיטלי כפול (DDO).
- תאימות: תואם למערכות Triconex Tricon v9–v10; משמש עם מודולי פלט דיגיטלי וכבלים כמו 4000094-310 או 9101-010F. נדרשים שני לוחות למודולים עם 32 נקודות.
- תצורה: כולל טרמינלים משותפים לכניסות כוח ובלוקים לטרמינלים לחיווט שדה מאובטח; תומך בסבילות תקלות TMR; דורש נגד עומס של 470 אוהם, 10 וואט לכל נקודה עבור מודולים 3624/3625 אם אין עומס שדה נוכח כדי למנוע אזעקות חוסר עומס.
- אישורים: עומד בסטנדרטים CE, UL ו-IEC 61508 ליישומים ברמת שלמות בטיחות 3 (SIL3); מוסמך לסביבות מסוכנות.
