Product Description

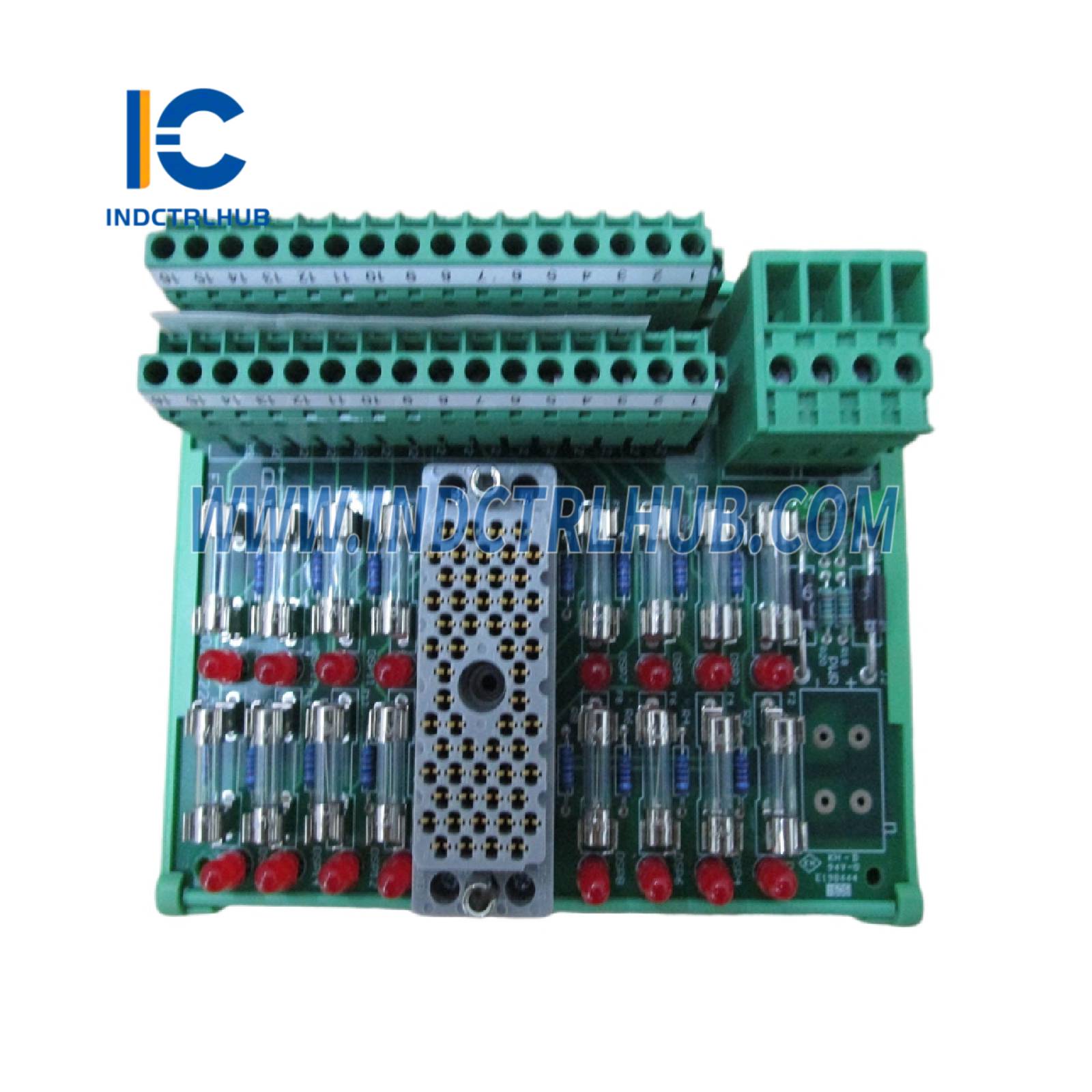

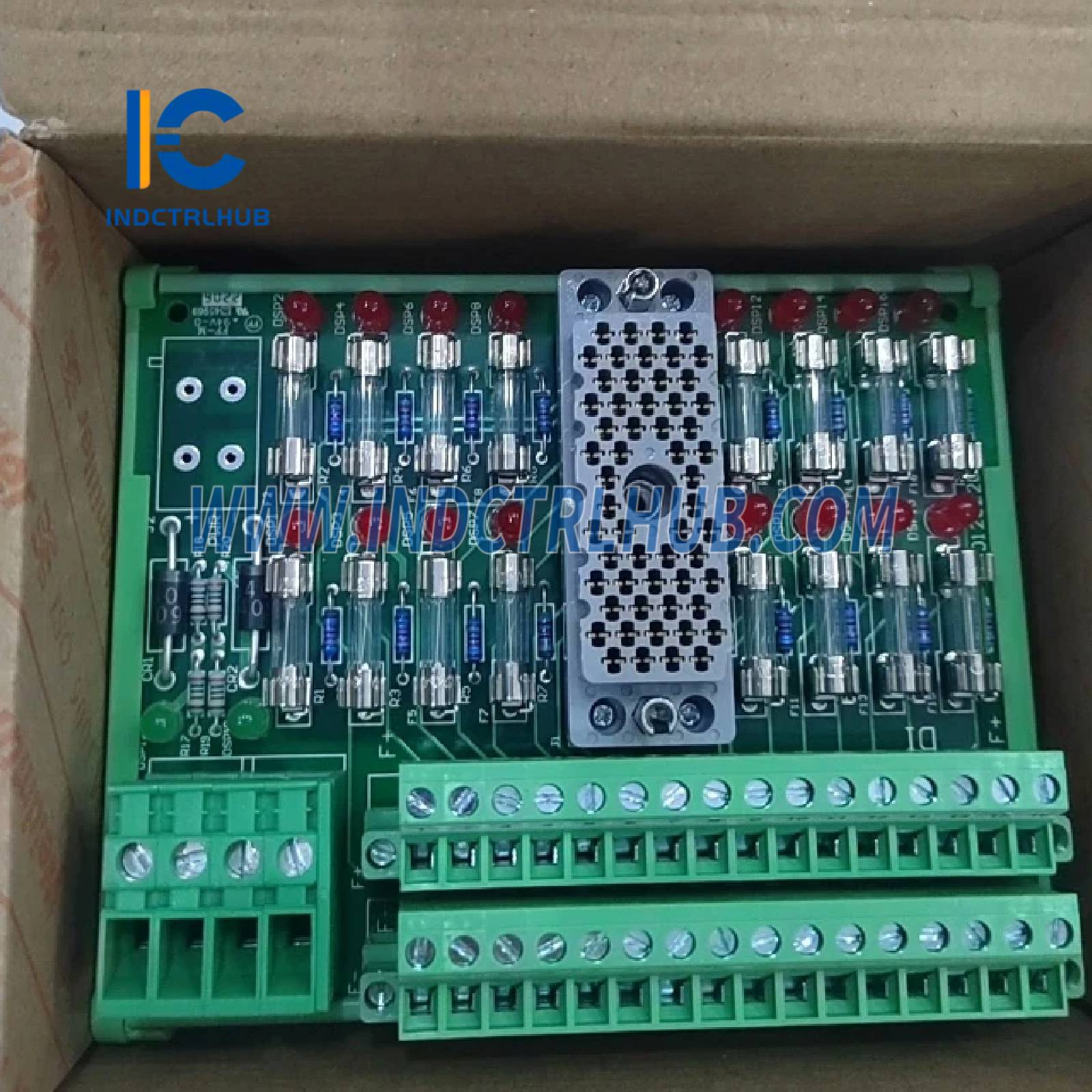

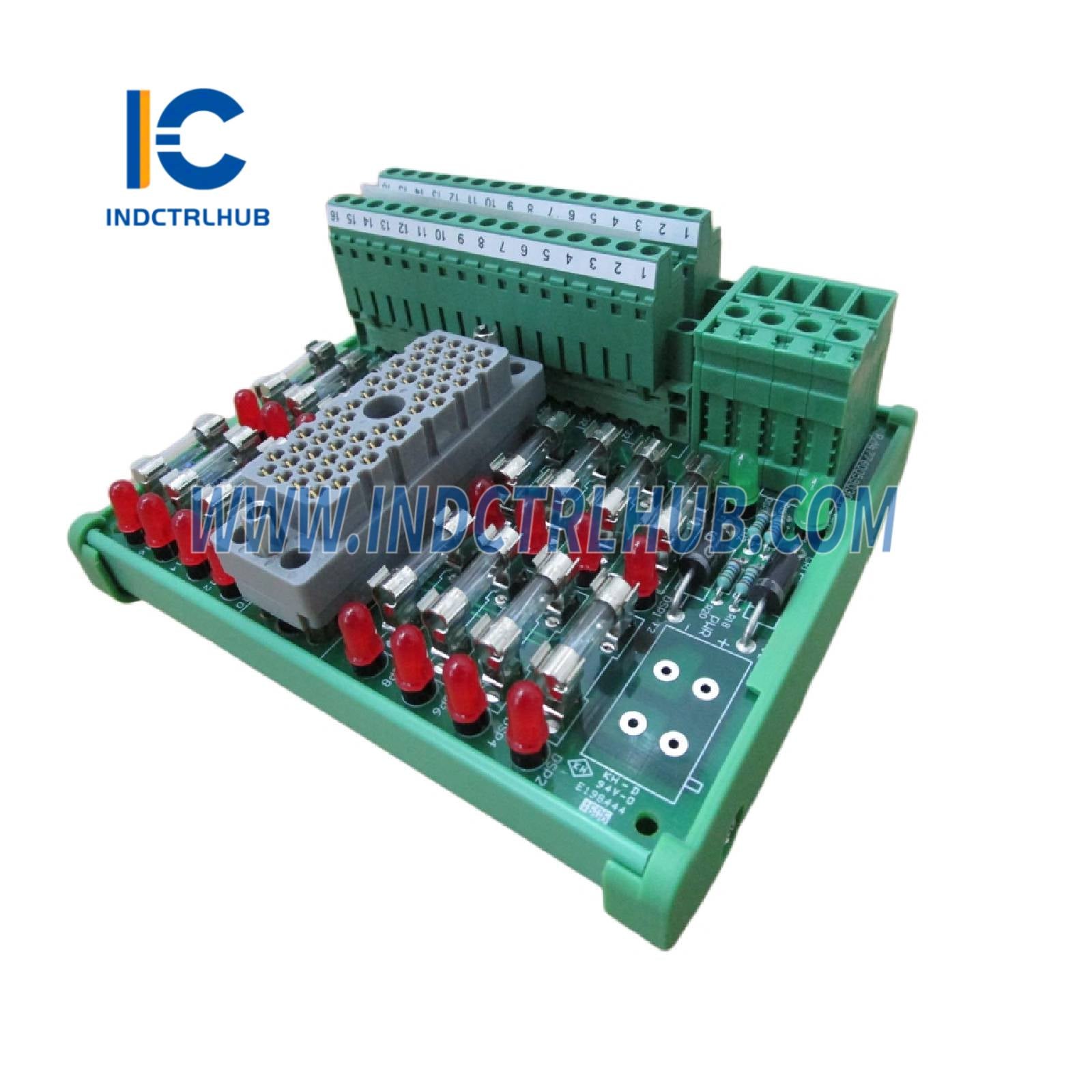

לוח סיום קלט דיגיטלי Triconex 9563-8XX
סקירת מוצר
- Triconex 9563-8XX הוא לוח סיום קלט דיגיטלי שתוכנן למערכות בטיחות ממוחשבות (SIS) של Triconex מבית Schneider Electric. שייך לסדרת מודולים אחרים של Triconex, לוח זה מחבר מודולי קלט דיגיטליים למכשירי שדה, כגון חיישנים ומתגים, ומבטיח העברת אותות אמינה בארכיטקטורות של רדונדנציה מודולרית משולשת (TMR). הוא קריטי ליישומי בטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל, ותומך בתפעול עמיד לתקלות.
מפרטים טכניים
- 9563-8XX כולל את המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לסדרת דגמים זו, כפי שמודגם על ידי 9563-810:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 9563-8XX (למשל, 9563-810) |
| יצרן | Triconex (שניידר אלקטריק) |
| תיאור | לוח סיום קלט דיגיטלי |
| סדרה | טריקונקס מודולים אחרים |
| סוג אות | קלט דיגיטלי, 24 VDC |
| קיבולת ערוץ | 16 נקודות |
| סוג מחבר | טרמינלים לחיווט שדה, מחבר רב-פיני למודול I/O |
| הגנה | קלטים עם פיוזים ומדדי פיוז שרוף |
| זרם דליפה לכל נקודה | מקסימום: 3.3 mA, טיפוסי: 2.5 mA |
| ממדים | רוחב 11.43 ס"מ (על פני מסילת DIN), אורך 12.7 ס"מ (לאורך מסילת DIN), גובה 10.795 ס"מ (ממסילת DIN החוצה) |
| טמפרטורת הפעלה | -20°C עד 70°C (-4°F עד 158°F) |
| משקל | כ-1.5 ק"ג |
פרטים נוספים
- 9563-8XX כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו, במיוחד עבור גרסת 9563-810:
- פונקציה: מחבר מכשירי שדה, כגון חיישנים דיגיטליים או מתגים, למודולי קלט דיגיטליים של Triconex (למשל, 3503E, 3505E), ומשדר אותות קלט למעקב בטיחות במערכות TMR.
- תאימות: תואם למערכות Triconex Tricon v9–v10; משמש בדרך כלל עם מודולי קלט דיגיטליים 24 VDC וכבלים כמו 4000094-310 או 9101-010F.
- תצורה: כולל טרמינלים משותפים להפעלת חשמל (PWR+ ו-PWR–) ונקודות קלט עם פיוזים להגנה; כולל שתי מערכות תוויות (1-16 ו-17-32) לשימוש עם מודולים של 32 נקודות שדורשים שני לוחות; תומך בסבילות תקלות TMR.
- אישורים: עומד בסטנדרטים CE, UL ו-IEC 61508 ליישומים ברמת שלמות בטיחות 3 (SIL3); מוסמך לסביבות מסוכנות.
