Product Description
Présentation du produit

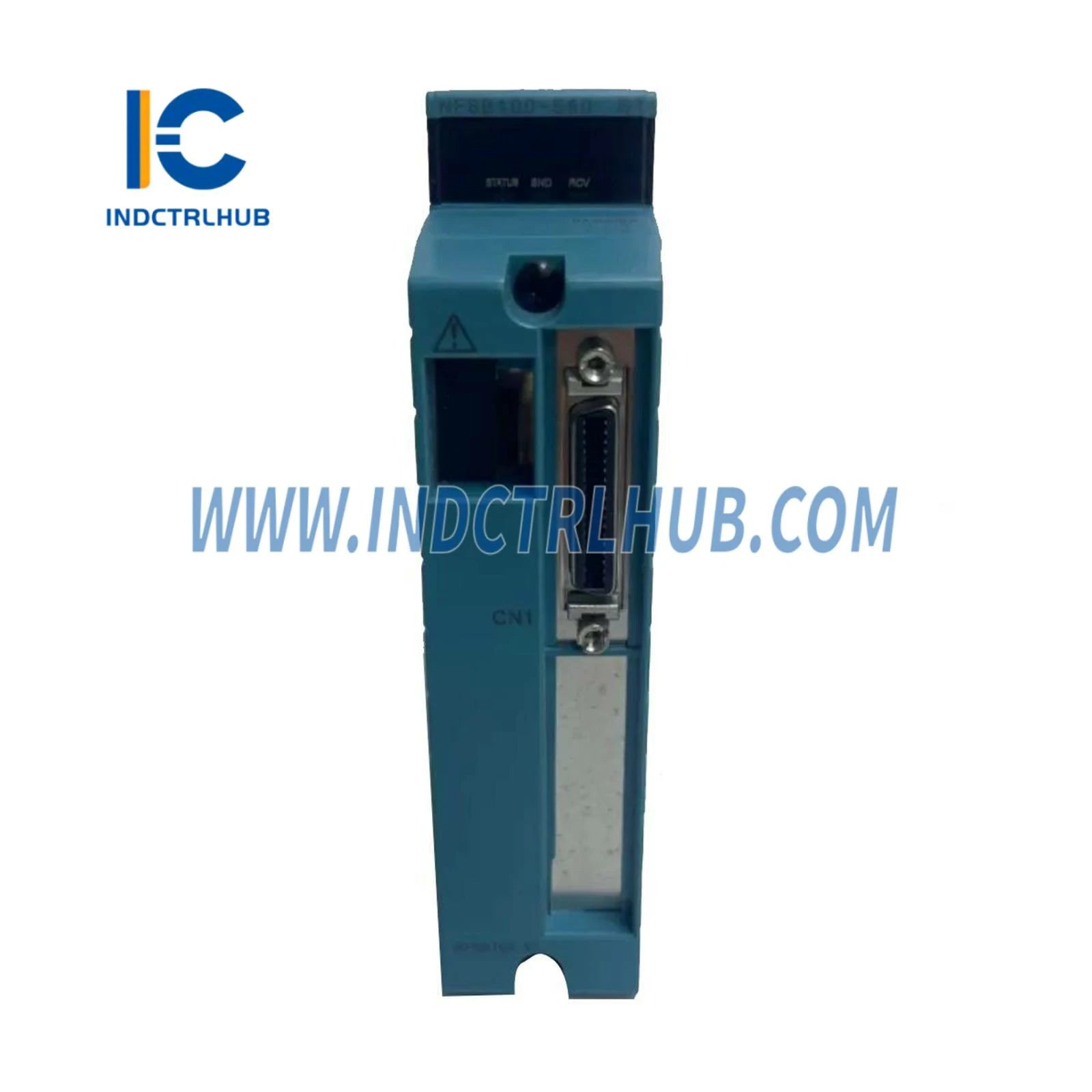

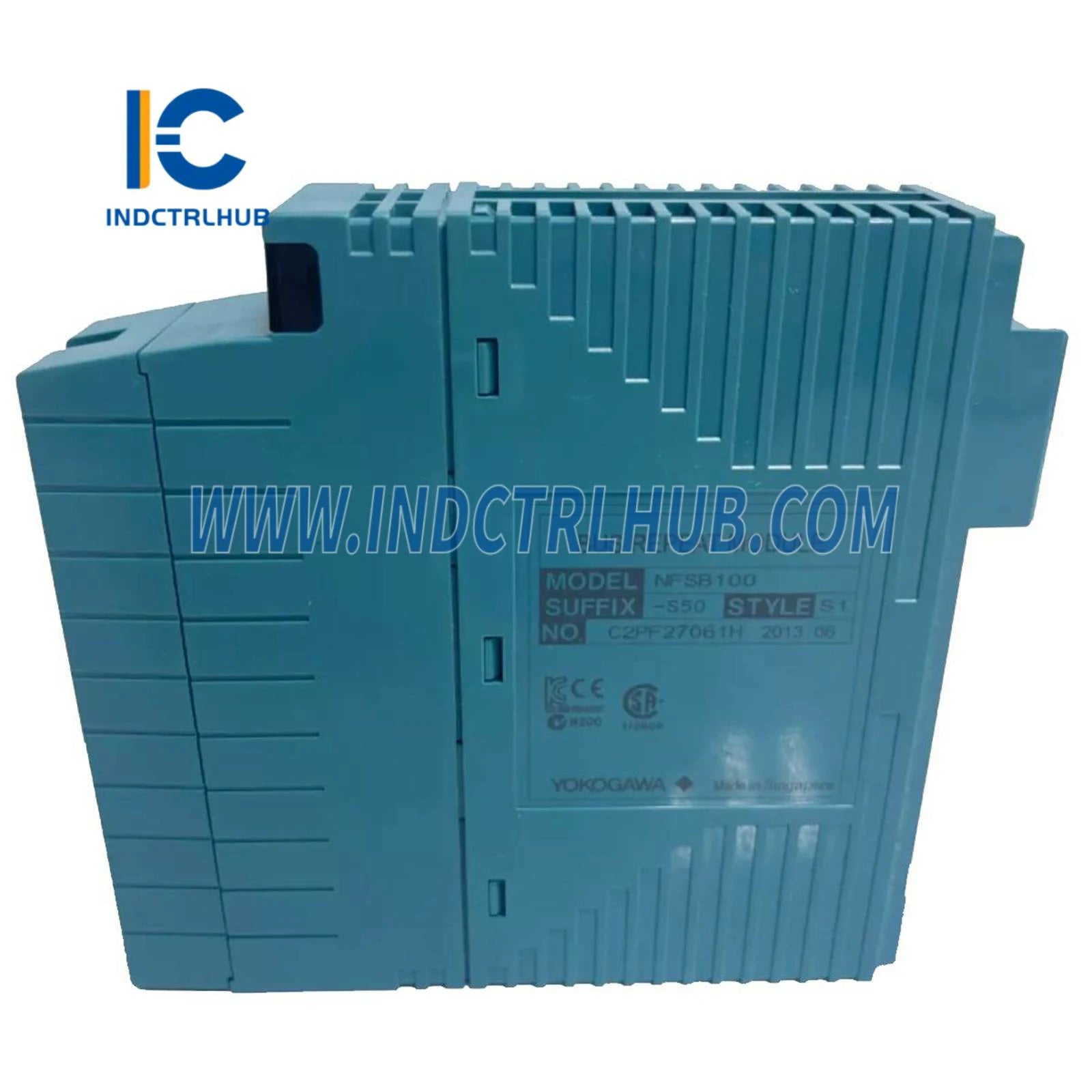

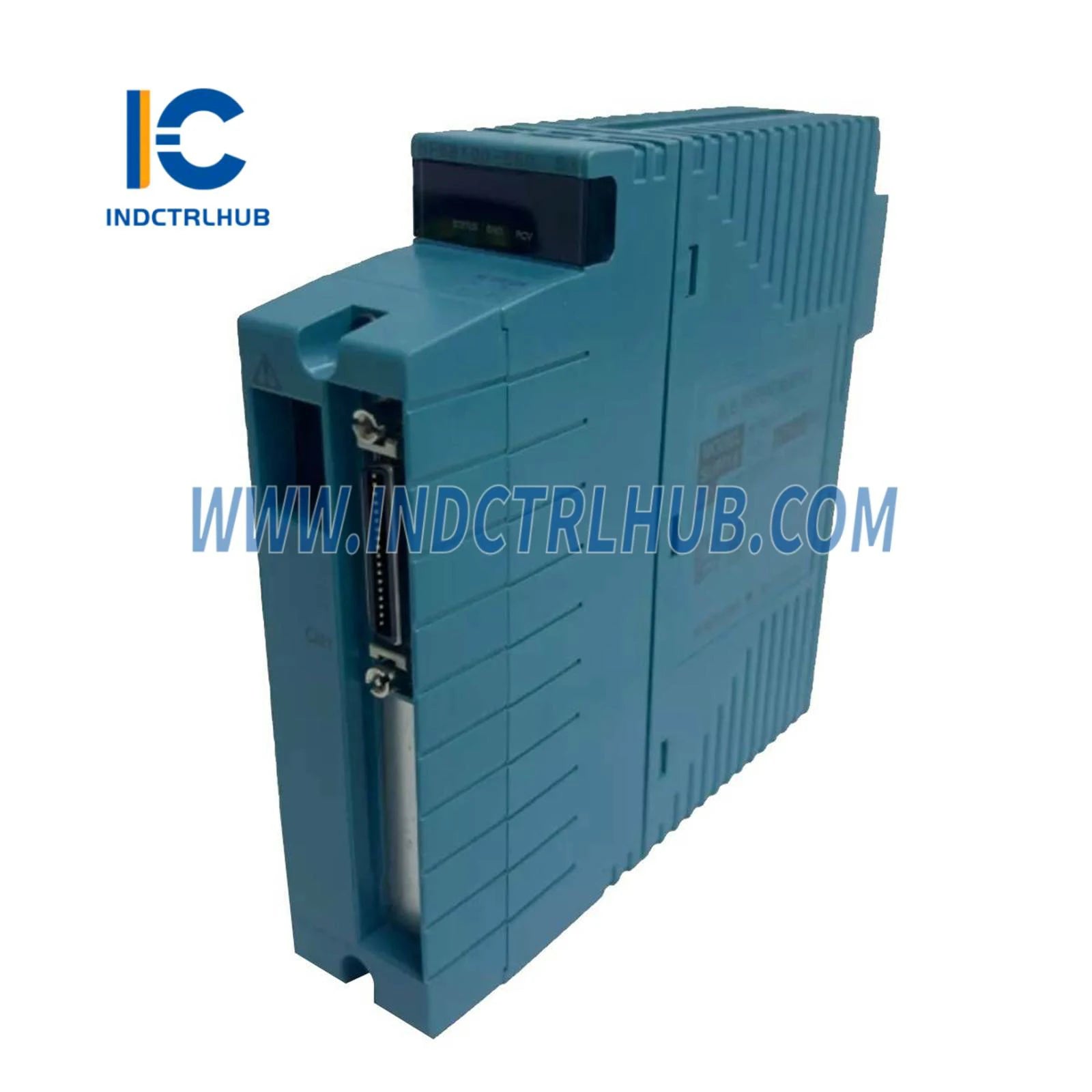

Le module répéteur SB Bus Yokogawa NFSB100-S50 est un composant compact et efficace conçu pour le Field Control Node (FCN) de Yokogawa dans le système de contrôle STARDOM, facilitant la communication série sur le réseau SB (System Bus). Supportant un débit en bauds élevé de 128 Mbps et une distance de transmission maximale de 8 mètres par ligne, ce module permet des configurations duplex et étend la connectivité jusqu'à deux unités supplémentaires (trois incluant l'unité de contrôle). Alimenté par une source de 5 V DC ±5 % avec une dissipation de courant maximale de 500 mA, il pèse 0,2 kg et occupe un emplacement (emplacement n° 10 pour simple, n° 9 et 10 pour bus SB duplexé), offrant un design standard sans protection contre les explosions.
Informations techniques
| Paramètre | Caractéristiques |
|---|---|
| Fabricant | Yokogawa |
| Modèle/Numéro de pièce | NFSB100-S50 |
| Description | Module de répétition de bus SB pour FCN |
| Modèle | NFSB100 |
| Méthode de transmission | Communication série |
| Débit en bauds | 128 Mbps |
| Distance de transmission | Max. 8 m par ligne |
| Unités d'extension | Max. 2 unités (3 unités incluant une unité de contrôle) |
| Configuration Duplex | Possible |
| Alimentation - Tension d'alimentation | 5 V CC ±5 % (4,75 V à 5,25 V) |
| Alimentation électrique - Dissipation de courant | Max. 500 mA |
| Poids | 0,2 kg (0,44 lb) |
| Dimensions (LxHxP) | 32,8 x 130 x 142,5 mm (1,29 x 5,12 x 5,61 in) |
| Occuper des emplacements | 1 |
| Emplacements à installer dans | Emplacement n° 10 (pour bus SB simple) Emplacements n° 9 et 10 (pour bus SB duplex) |
Configuration spécifique
- Modèle/Numéro de pièce : NFSB100-S50
- Détails de la configuration :
- Codes de suffixe : -S (modèle standard), 5 (sans protection contre les explosions), 0 (type basique)
