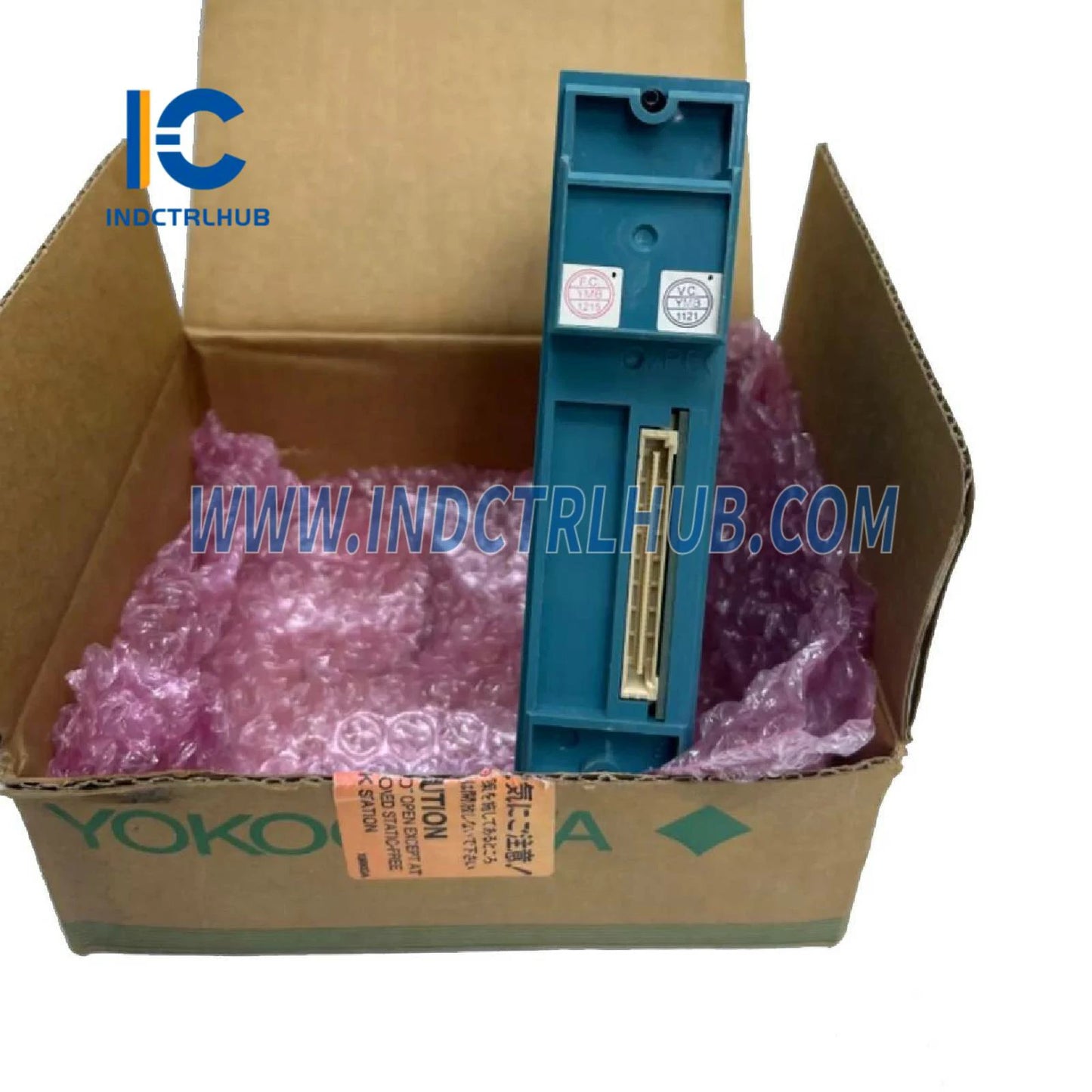

ماژول خروجی دیجیتال Yokogawa NFDV561-P50
ماژول خروجی دیجیتال Yokogawa NFDV561-P50
Manufacturer: Yokogawa
Product No.: NFDV561-P50
Condition:1000 در انبار
Product Type: ماژول خروجی دیجیتال
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
مروری بر محصول
Yokogawa NFDV561-P50 یک ماژول خروجی دیجیتال است که برای خروجی سیگنالهای ترانزیستوری 64 کاناله با ولتاژ 24 ولت DC طراحی شده است. این ماژول دارای خروجیهای ایزوله با فرمت جریان سینک بوده و از گزینههای مختلف بازگشت پشتیبانی میکند، که آن را به یک قطعه قابل اعتماد برای سیستمهای کنترل صنعتی با نیاز به قابلیتهای گسترده خروجی دیجیتال تبدیل میکند.
مشخصات فنی
ماژول خروجی دیجیتال NFDV561-P50 دارای مشخصات زیر است (مخصوص NFDV561 مگر اینکه خلاف آن ذکر شده باشد):
| آیتم | مشخصات |
|---|---|
| مدل | NFDV561 |
| تعداد کانالهای خروجی | 64 |
| ولتاژ اعمال شده نامی | 24 ولت DC |
| ولتاژ بار (*1) | 24 ولت DC، 100 میلیآمپر |
| دامنه ولتاژ منبع تغذیه میدانی | ۲۰.۴ تا ۲۶.۴ ولت |
| حداکثر مقدار ولتاژ خروجی روشن | ۲ ولت DC |
| حداکثر مقدار جریان نشتی هنگام خاموش بودن خروجی | 0.1 میلیآمپر |
| فرمت خروجی | جریان سینک |
| حداکثر جریان بار (*2) | ۱۰۰ میلیآمپر/کانال، ۲۶.۴ ولت |
| ولتاژ تحمل | بین سیگنال خروجی و سیستم: 2000 ولت AC به مدت 1 دقیقه (*5) بین مشترکها: 500 ولت AC به مدت 1 دقیقه، سمت منفی مشترک (_) هر 16 کانال |
| عملکردها |
خروجی وضعیت: عملکرد خروجی وضعیت روشن/خاموش عمل بازگشت خروجی (*3) (*4): - HOLD: هنگام فعال شدن عمل بازگشت، وضعیتهای فعلی را حفظ میکند - OFF: هنگام فعال شدن عمل بازگشت، همه کانالهای خروجی را خاموش میکند - NO: هیچ عمل بازگشتی انجام نمیدهد |
| زمان پاسخ خروجی | ۳ میلیثانیه یا کمتر (برای خروجی وضعیت) |
| حداکثر مصرف جریان | 780 میلیآمپر (5 ولت DC) 120 میلیآمپر (24 ولت DC، منبع تغذیه میدانی) |
| وزن | 0.3 کیلوگرم |
| اتصال خارجی | کابل کانکتور MIL (*5) |
کدهای مدل و پسوند
NFDV561-P50 شامل جزئیات پیکربندی زیر است:
| دستهبندی | جزئیات |
|---|---|
| مدل | ماژول خروجی دیجیتال NFDV561 (64 کانال، 24 ولت DC، ایزوله) |
| کدهای پسوند |
|
