Product Description
🔹 اطلاعات کلی
|
سازنده |
یوکوگاوا |
|---|---|
|
مدل / شماره قطعه |
ADV151-P60/D5A00 |
|
توضیحات |
ماژول ورودی دیجیتال 32 کاناله (24 ولت DC، با ورودی دکمه فشاری و نمایش وضعیت) + آداپتور رابط کابل KS (ATD5A-00) |
🔹 نمای کلی محصول

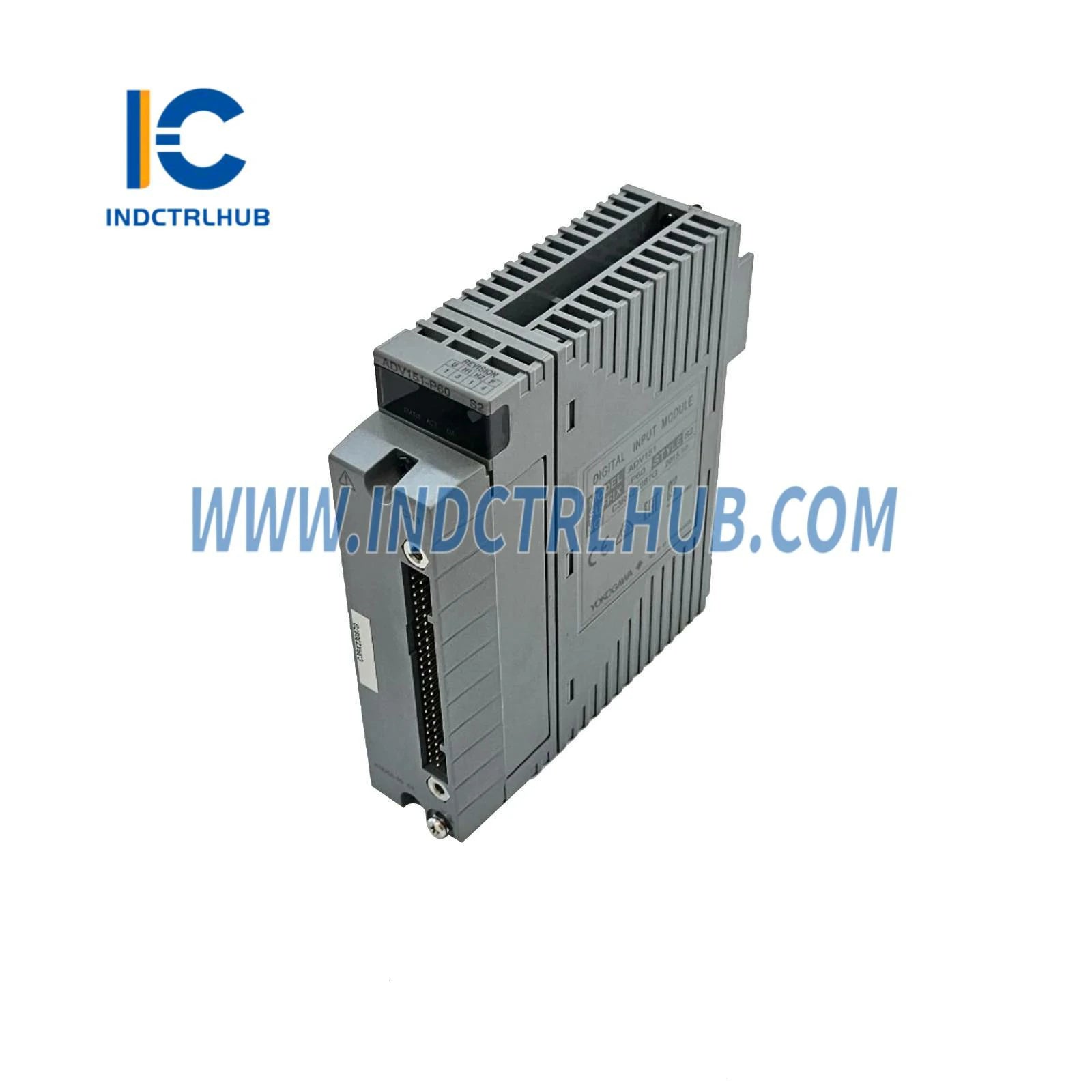

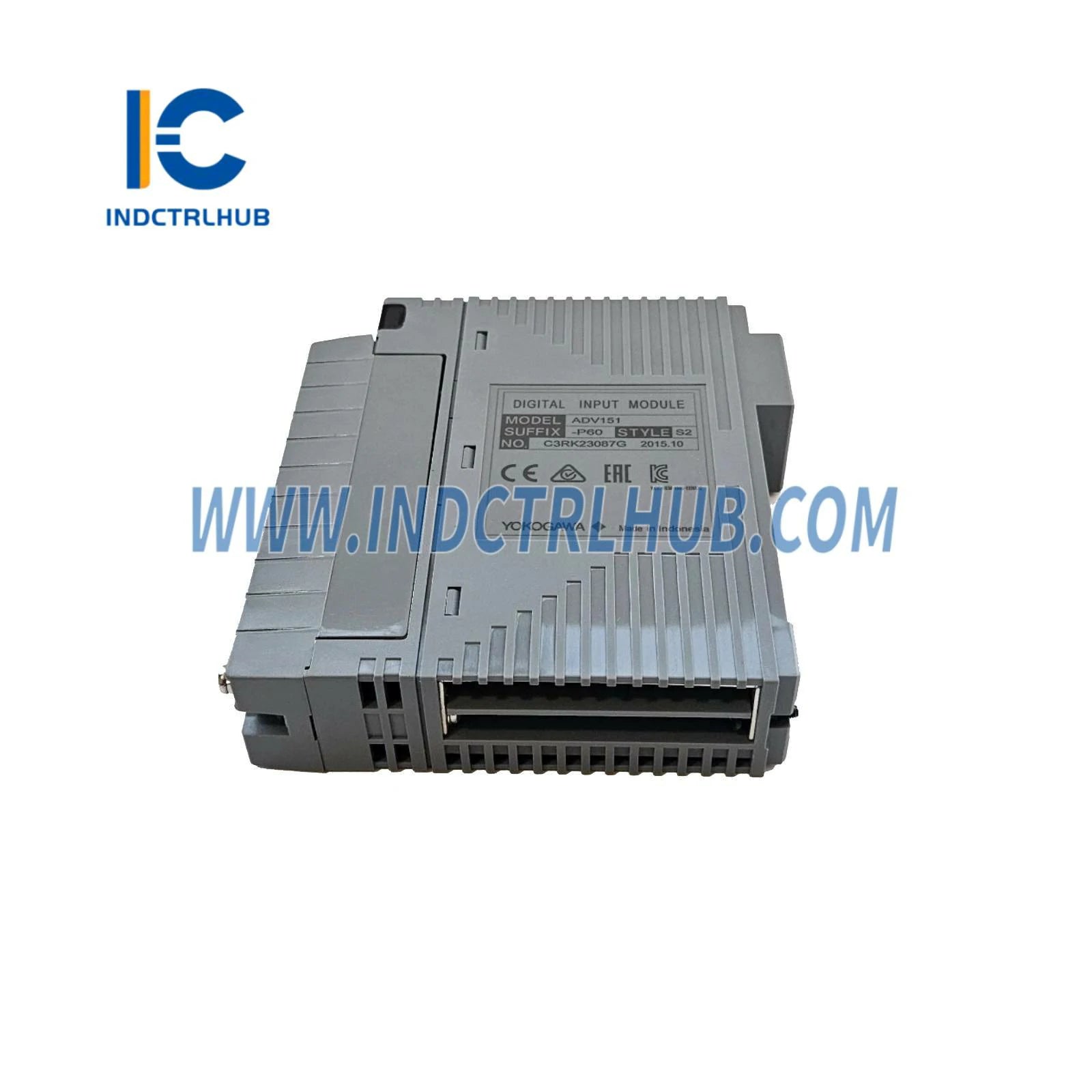

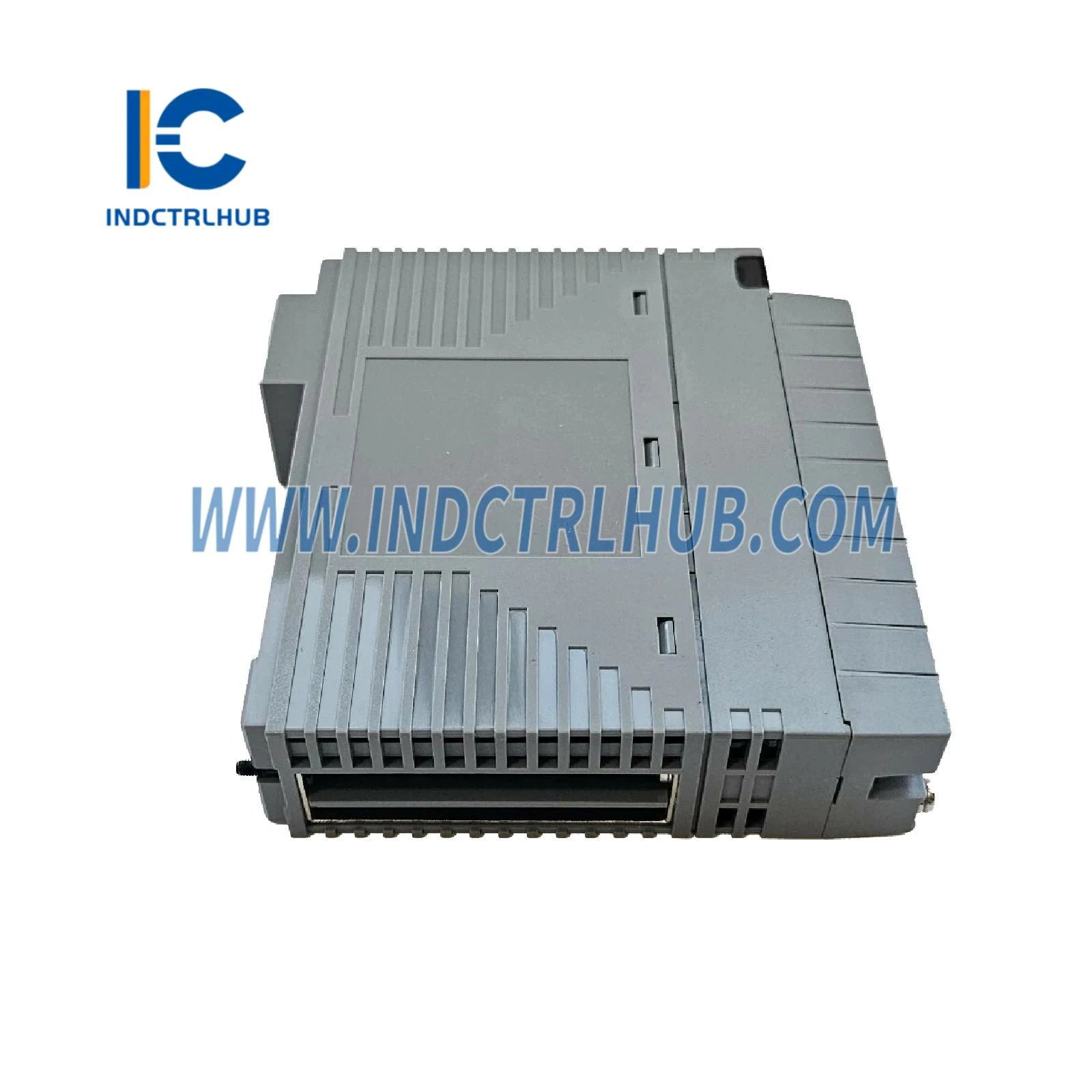

ماژول ADV151-P60/D5A00 یک ماژول ورودی دیجیتال ایزوله ۳۲ کاناله است که سیگنال‌های ۲۴ ولت DC روشن/خاموش را مدیریت می‌کند. این مدل دارای قابلیت ورودی دکمه فشاری و نمایشگر وضعیت است. همچنین شامل گزینه /D5A00 می‌باشد که آداپتور رابط کابل KS (ATD5A-00) را برای اتصال آسان کابل در یکپارچه‌سازی سیستم فراهم می‌کند.
🔹 مشخصات فنی
|
مورد |
مشخصات |
|---|---|
|
مدل |
ADV151 |
|
کانال های ورودی |
32 |
|
نوع سیگنال ورودی |
24 V DC (سینک/سورس سازگار) |
|
ولتاژ ورودی روشن |
18 تا 26.4 ولت DC |
|
ولتاژ خاموش ورودی |
5.0 ولت DC یا کمتر |
|
جریان ورودی (معمولی) |
4.1 میلی‌آمپر ±20٪ برای هر کانال |
|
حداکثر ولتاژ ورودی مجاز |
30.0 ولت DC |
|
ولتاژ تحمل |
۲ کیلوولت AC (ورودی به سیستم)، ۵۰۰ ولت AC بین مشترک‌ها (برای هر ۱۶ کانال) |
|
تابع ورودی وضعیت |
پشتیبانی می شود |
|
عملکرد ورودی دکمه فشاری |
پشتیبانی می شود |
|
تابع ورودی SOE |
پشتیبانی نمی شود |
|
زمان پاسخ ورودی |
8 میلی ثانیه یا کمتر |
|
حداقل زمان تشخیص ON |
۲۰ میلی‌ثانیه (برای ورودی دکمه فشاری) |
|
حداکثر چرخه روشن/خاموش |
۲۵ هرتز (برای ورودی دکمه فشاری) |
|
حداکثر مصرف جریان |
500 میلی آمپر (5 ولت DC) |
|
وزن |
تقریبا 0.30 کیلوگرم |
|
اتصال خارجی |
آداپتور رابط کابل KS (ATD5A-00) |
🔹 تجزیه کد پسوند و گزینه
کدهای پسوند در ADV151-P60
|
کد |
معنی |
|---|---|
|
پ |
ورودی دکمه فشاری فعال شد |
|
6 |
با نمایش وضعیت، بدون حفاظت در برابر انفجار |
|
0 |
نوع پایه |
کد گزینه در /D5A00
|
کد |
توضیحات |
|---|---|
|
/D5A00 |
آداپتور رابط کابل KS برای ورودی دیجیتال ۳۲ کاناله [مدل: ATD5A-00] |
