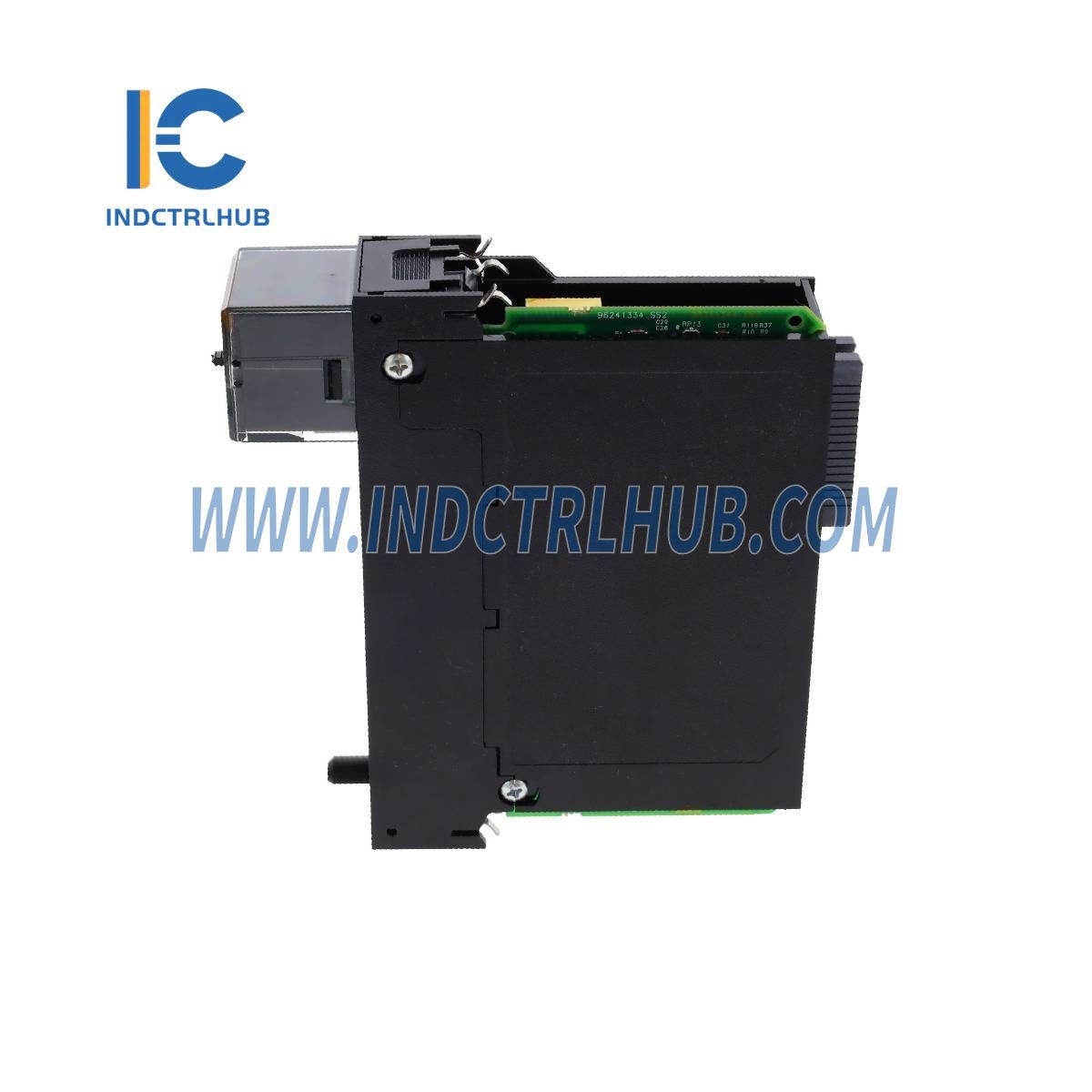

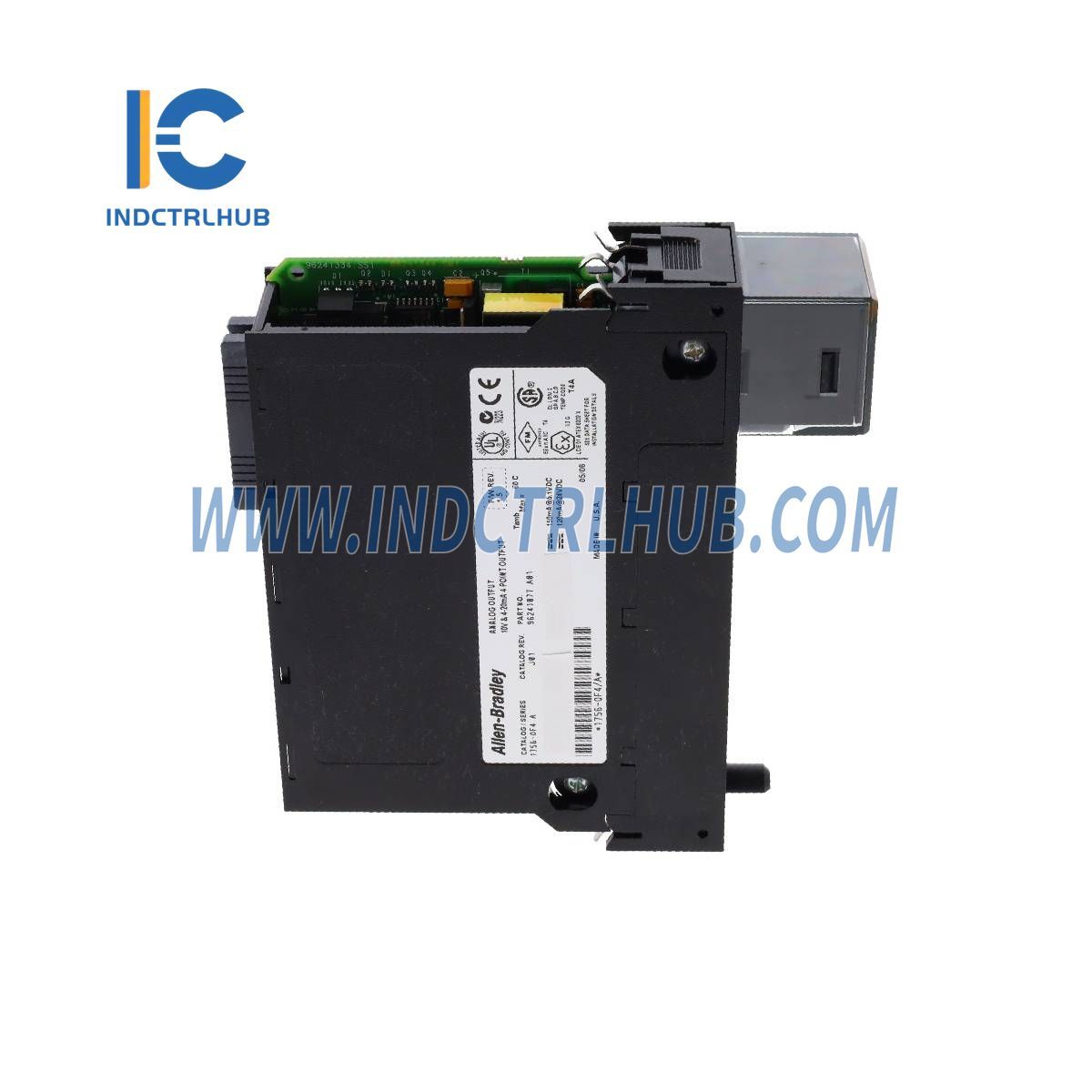

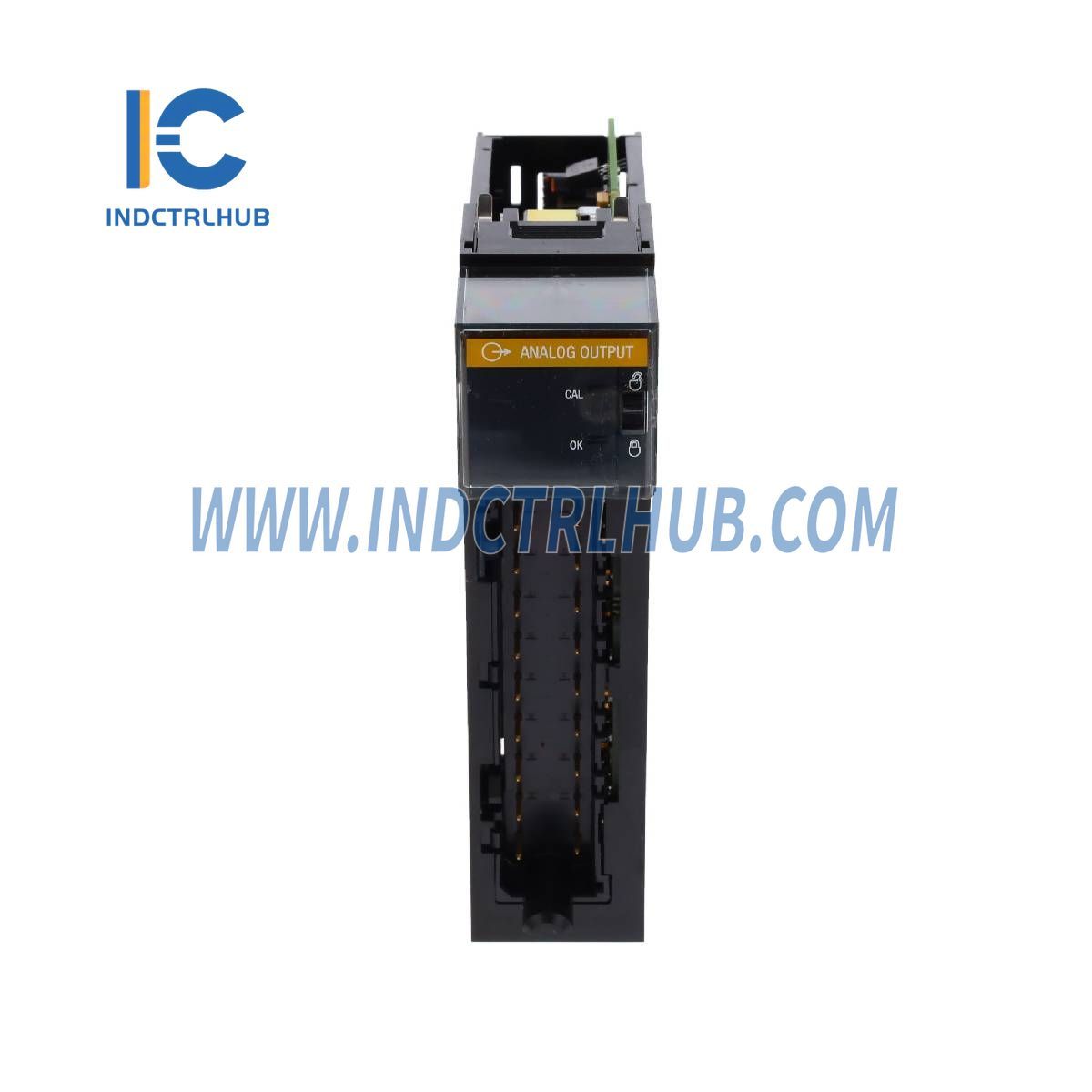

ماژول خروجی آنالوگ Allen-Bradley 1756-OF4
مروری بر محصول
Allen-Bradley 1756-OF4 یک ماژول خروجی آنالوگ 4 کاناله طراحی شده برای سیستم‌های ControlLogix است. این ماژول از خروجی‌های ولتاژ و جریان با دقت، وضوح و قابلیت اطمینان بالا برای کاربردهای اتوماسیون صنعتی پشتیبانی می‌کند.
مشخصات فنی
رتبه‌بندی‌های الکتریکی
| ویژگی | مشخصات 1756-OF4 |
|---|---|
| کانال‌های خروجی | 4 خروجی ولتاژ یا جریان |
| دامنه ولتاژ خروجی | ±10 ولت |
| دامنه جریان خروجی | 0…20 میلی‌آمپر |
| وضوح | ولتاژ: 15 بیت در 10.5 ولت (320 میکروولت/بیت) جریان: 16 بیت در 21 میلی‌آمپر (325 نانوآمپر/بیت) |
| جریان مصرفی در 5.1 ولت DC | حداکثر 200 میلی‌آمپر |
| جریان مصرفی در 24 ولت DC | حداکثر 155 میلی‌آمپر |
| مصرف توان بک‌پلین | حداکثر 4.74 وات |
| تلفات توان | 4.74…1.74 وات (بسته به بار) |
| تلفات حرارتی | 16.17 BTU/hr |
عملکرد و دقت
| ویژگی | مشخصات |
|---|---|
| تشخیص مدار باز | فقط خروجی جریان (خروجی باید بیش از 0.1 میلی‌آمپر تنظیم شود) |
| حفاظت در برابر ولتاژ بیش از حد | ±24 ولت DC |
| حفاظت در برابر اتصال کوتاه | محدود شده الکترونیکی به جریان 21 میلی‌آمپر حداکثر |
| قابلیت رانندگی | ولتاژ: >2000 اهم جریان: 0…750 اهم |
| زمان تثبیت | <2 میلی‌ثانیه تا 95% مقدار نهایی (بارهای مقاومتی) |
| دقت کالیبره شده | بهتر از 0.05% از دامنه (0…21 میلی‌آمپر، -10.4…10.4 ولت) |
| انحراف آفست | 20 میکروولت/درجه سانتی‌گراد 80 نانوآمپر/درجه سانتی‌گراد |
| انحراف بهره (حداکثر) | ولتاژ: 6 ppm/°C (125 میکروولت/°C) جریان: 30 ppm/°C (630 نانوآمپر/°C) |
| خطای ماژول | ولتاژ: 0.1% از دامنه جریان: 0.2% از دامنه |
| زمان اسکن ماژول | 12 میلی‌ثانیه (نقطه شناور) 8 میلی‌ثانیه (صحیح) |
| فرمت داده | حالت صحیح (چپ‌چین، مکمل دو) IEEE 32 بیت نقطه شناور |
| روش تبدیل | DAC نردبانی R (مونوتونیک، بدون کدهای گمشده) |
رتبه‌بندی‌های محیطی
| ویژگی | مشخصات |
|---|---|
| دمای عملیاتی |
سری C: 0…60 درجه سانتی‌گراد (32…140 درجه فارنهایت) سری B: 0…55 درجه سانتی‌گراد (32…131 درجه فارنهایت) |
| دمای غیر عملیاتی | -40…85 درجه سانتی‌گراد (-40…185 درجه فارنهایت) |
| رطوبت نسبی | 5…95% (بدون تراکم) |
| مقاومت در برابر شوک | 30 g (غیر عملیاتی) |
| مقاومت در برابر لرزش | 2 g در 10–500 هرتز |
| ایمنی در برابر تخلیه الکترواستاتیک (ESD) | 6 کیلوولت (تماس) / 8 کیلوولت (هوا) |
| حفاظت در برابر نوسان برق | ±1 کیلوولت (خط به خط)، ±2 کیلوولت (خط به زمین) |
مشخصات مکانیکی و نصب
| ویژگی | مشخصات |
|---|---|
| عرض شکاف | 1 |
| ولتاژ ایزولاسیون | 250 ولت (مداوم)، عایق‌بندی پایه (خروجی‌ها به بک‌پلین) |
| گزینه‌های بلوک ترمینال | 1756-TBNH / 1756-TBSH |
| سایز سیم (سیم تکی) | 0.33–2.1 میلی‌متر مربع (22–14 AWG) جامد یا رشته‌ای |
| سایز سیم (سیم دوتایی) | 0.33–1.3 میلی‌متر مربع (22–16 AWG) جامد یا رشته‌ای |
| گشتاور (بلوک ترمینال) | 1.36 نیوتن‌متر (12 پوند اینچ) |
