Product Description

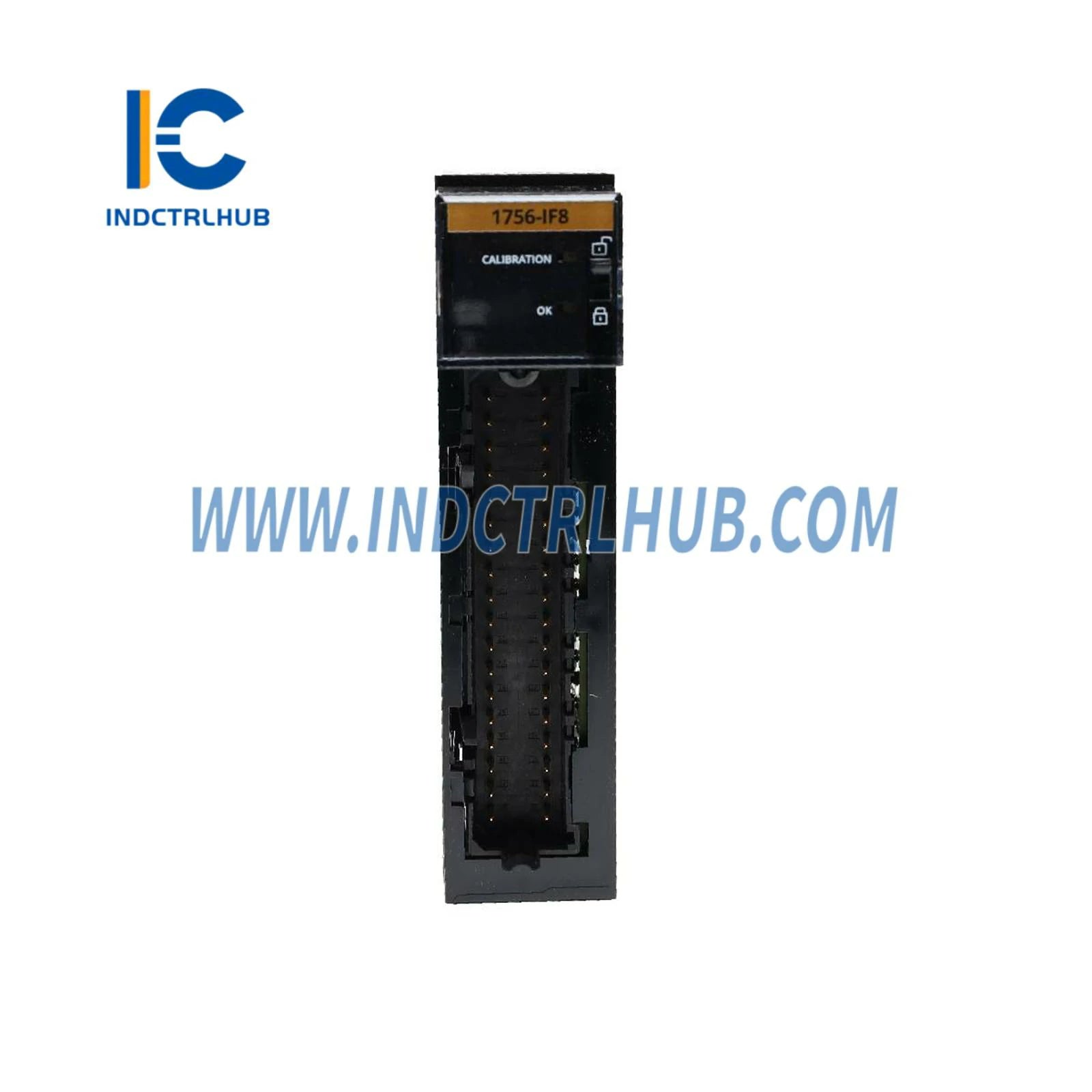

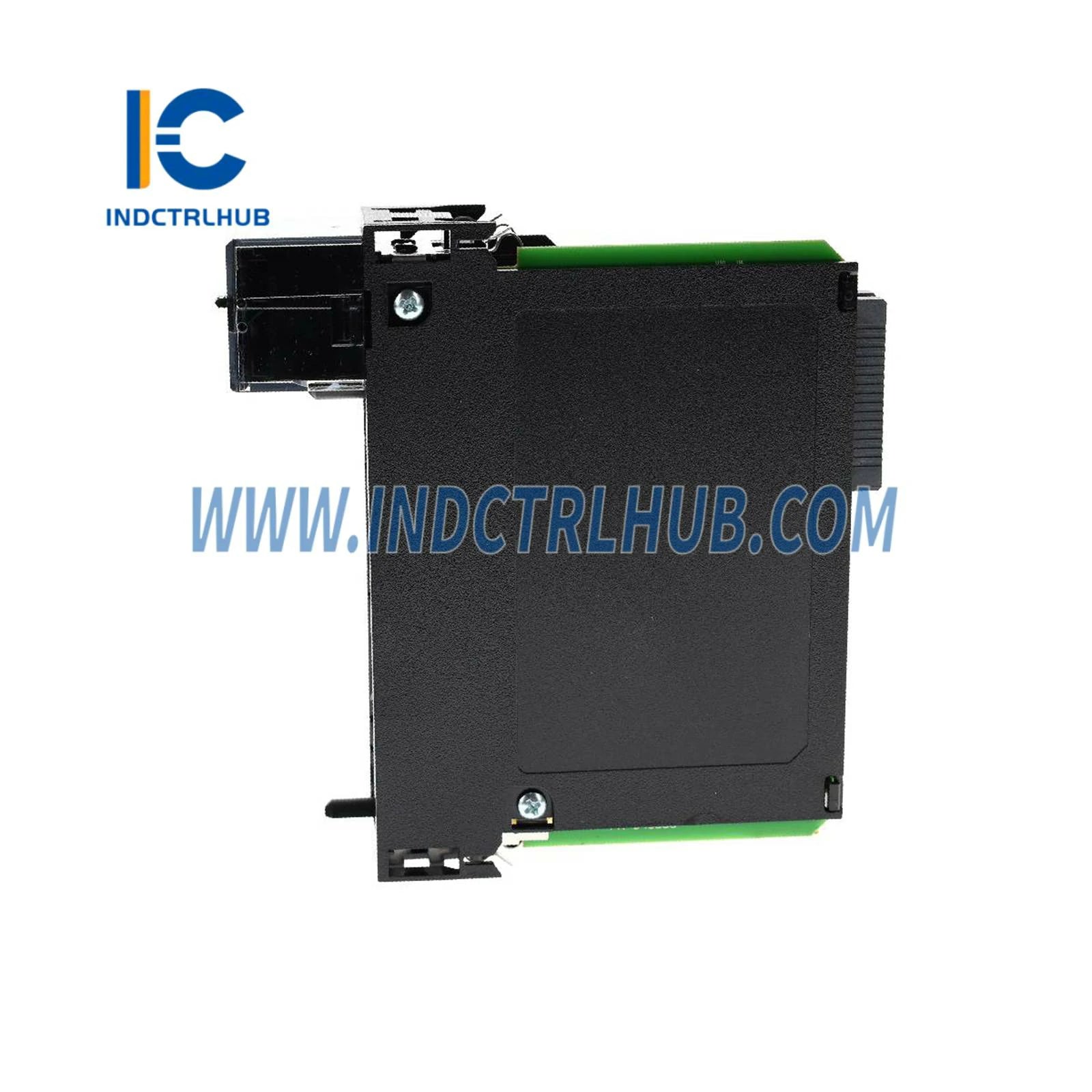

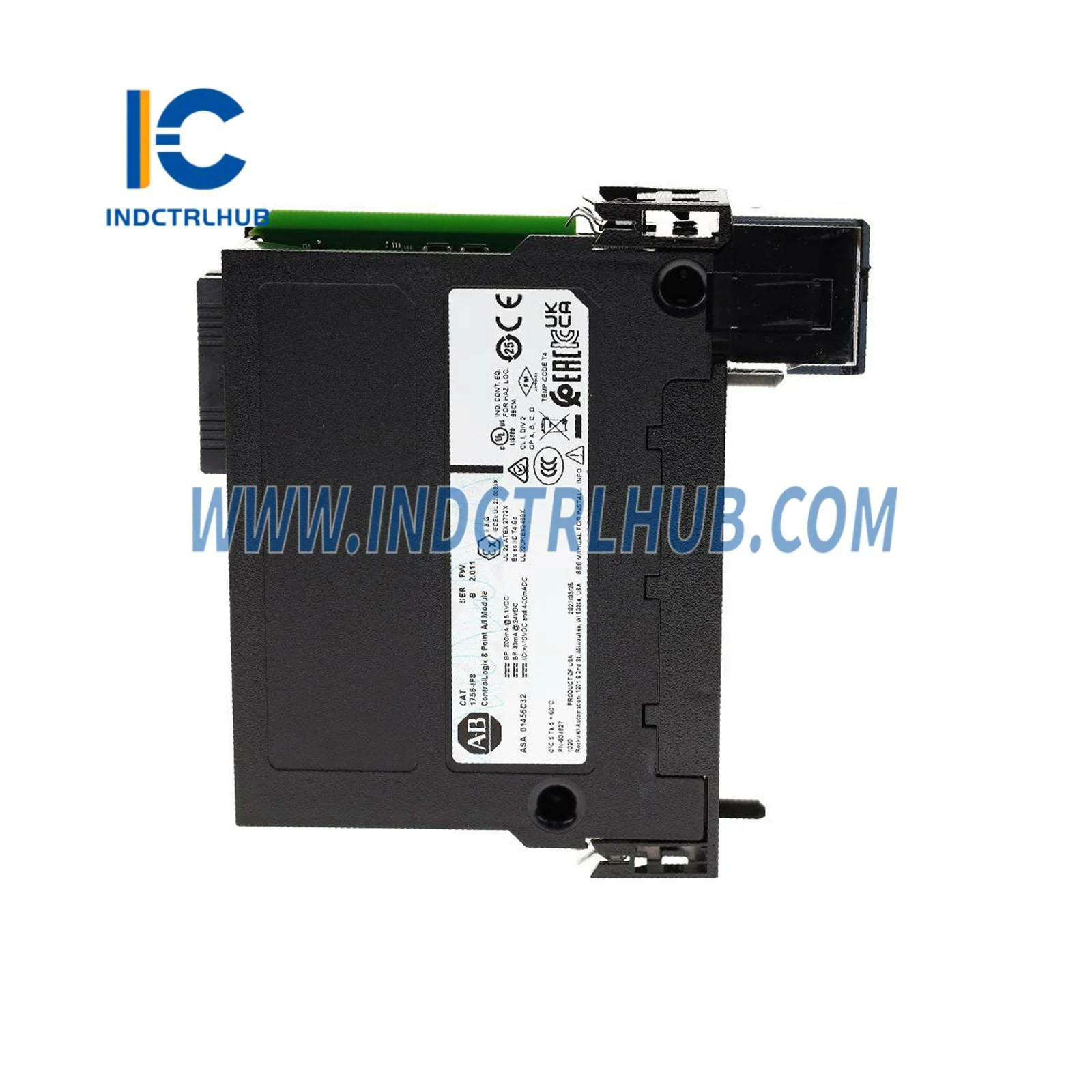

ماژول ورودی آنالوگ Allen-Bradley 1756-IF8
مروری بر محصول
Allen-Bradley 1756-IF8 یک ماژول ورودی آنالوگ 8 کاناله است که برای استفاده در سیستم‌های ControlLogix طراحی شده است. این ماژول از سیگنال‌های ورودی ولتاژ و جریان پشتیبانی می‌کند و دقت و وضوح بالایی را برای کاربردهای اتوماسیون صنعتی ارائه می‌دهد.
مشخصات فنی
رتبه‌بندی‌های الکتریکی
| ویژگی | مشخصات 1756-IF8 |
|---|---|
| کانال‌های ورودی | 8 تک‌پایانه‌ای، 4 تفاضلی، 2 تفاضلی با سرعت بالا |
| دامنه ولتاژ ورودی | ±10V، 0–10V، 0–5V |
| دامنه جریان ورودی | 0–20mA |
| وضوح | ±10.25V: 320 میکروولت/شمارش (15 بیت + علامت) 0–10.25V: 160 میکروولت/شمارش (16 بیت) 0–5.125V: 80 میکروولت/شمارش (16 بیت) 0–20.5mA: 0.32 میکروآمپر/شمارش (16 بیت) |
| جریان مصرفی در 5.1 ولت DC | 200 میلی‌آمپر |
| جریان مصرفی در 24 ولت DC | 30 میلی‌آمپر |
| مصرف توان بک‌پلین | 1.74 وات |
| تلفات توان | ولتاژ: 1.74 وات جریان: 2.58 وات |
| تلفات حرارتی | ولتاژ: 5.94 BTU/hr جریان: 8.79 BTU/hr |
عملکرد و دقت
| ویژگی | مشخصات |
|---|---|
| رد نویز حالت عادی | >80 دسی‌بل در 50/60 هرتز |
| رد نویز حالت مشترک | >100 دسی‌بل در 50/60 هرتز |
| دقت کالیبره شده (25 درجه سانتی‌گراد) | ولتاژ: بهتر از 0.05% از دامنه جریان: بهتر از 0.15% از دامنه |
| انحراف آفست | 45 میکروولت/درجه سانتی‌گراد |
| انحراف بهره با دما | ولتاژ: 15 ppm/°C جریان: 20 ppm/°C |
| خطای ماژول | ولتاژ: 0.1% از دامنه جریان: 0.3% از دامنه |
| ویژگی‌های داخلی | نمونه‌برداری کانال در زمان واقعی، مقیاس‌بندی واحد مهندسی، هشداردهی داده‌ها |
رتبه‌بندی‌های محیطی
| ویژگی | مشخصات |
|---|---|
| دمای کاری | 0…60°C (32…140°F) |
| دمای غیرکاری | -40…85°C (-40…185°F) |
| رطوبت نسبی | 5…95% (بدون تراکم) |
| مقاومت در برابر شوک (کاری/غیرکاری) | 30 g |
| مقاومت در برابر لرزش | 2 g در 10–500 هرتز |
| ایمنی در برابر تخلیه الکترواستاتیک | 6 کیلوولت (تماس) / 8 کیلوولت (هوا) |
| حفاظت در برابر نوسان ولتاژ | ±2 کیلوولت (خط به زمین) |
مشخصات مکانیکی و نصب
| ویژگی | مشخصات |
|---|---|
| عرض اسلات | 1 |
| ولتاژ ایزولاسیون | 250 ولت (مداوم)، عایق‌بندی پایه (ورودی‌ها به بک‌پلین) |
| گزینه‌های بلوک ترمینال | 1756-TBCH / 1756-TBS6H |
| سایز سیم (سیم تکی) | 0.33–2.1 میلی‌متر مربع (22–14 AWG) جامد یا رشته‌ای |
| سایز سیم (سیم دوتایی) | 0.33–1.3 میلی‌متر مربع (22–16 AWG) جامد یا رشته‌ای |
| گشتاور (بلوک ترمینال) | 0.5 نیوتن‌متر (4.4 پوند اینچ) |
