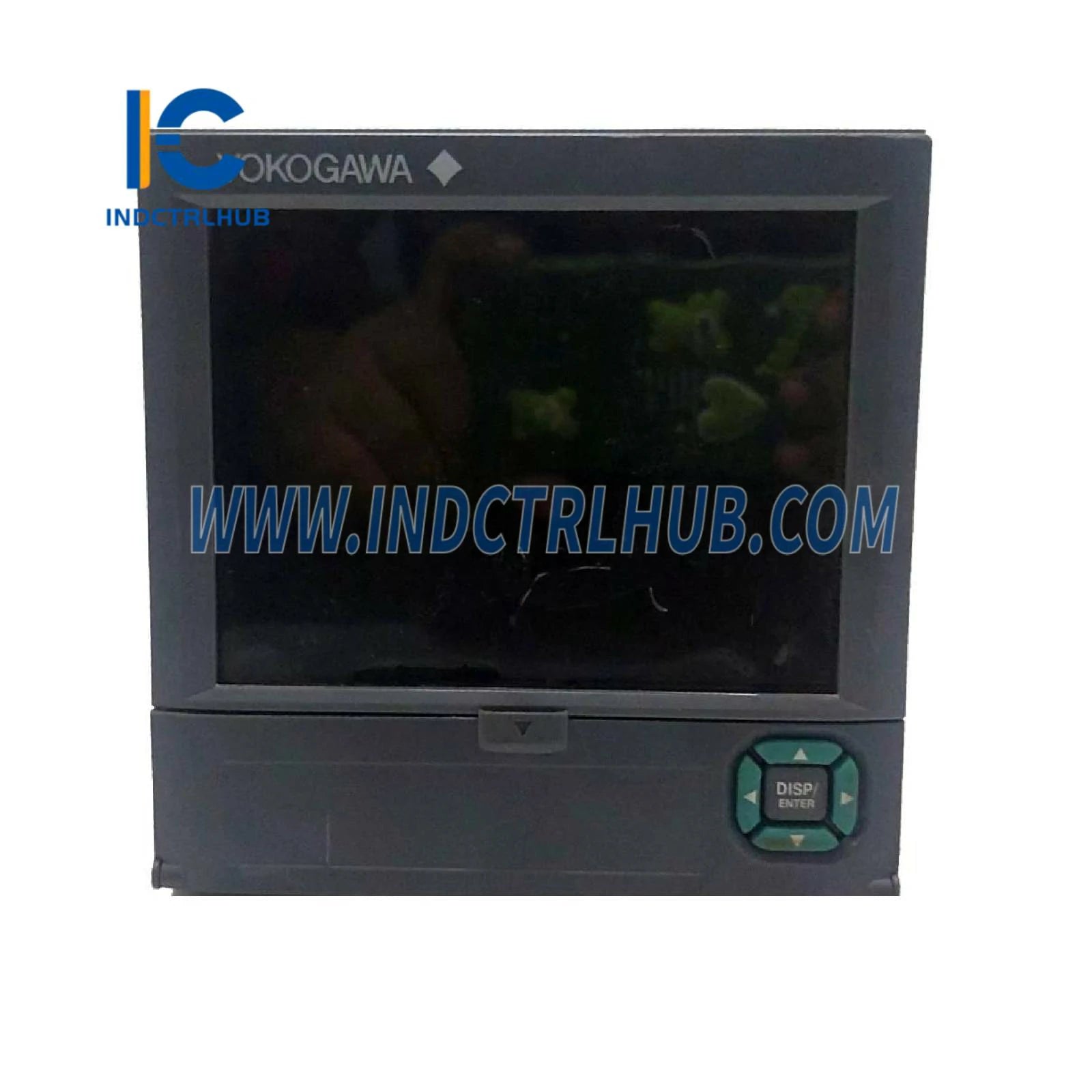

Yokogawa FX1006 6-Kanal papierloser Recorder

Modell/Teilenummer

FX1006

Beschreibung

6-Kanal papierloser Recorder

Montage

Flächenbündige Montage (vertikale Ebene)

Montagewinkel

Nach hinten geneigt bis zu 30° von der Horizontalebene

Zulässige Plattenstärke

2 bis 26 mm

Material

Gehäuse: Metallplatte Lünette & Displayabdeckung: Polycarbonat

Farbe

Fall: Grau-bläulich grün (Munsell 2.0B5.0/1.7) Lünette: Hellkohlegrau

Frontplatten-Schutz

IEC529-IP65 (wasser-/staubdicht, nicht für nebeneinanderliegende Montage)

Maße

144 (B) × 144 (H) × 161,7 (T) mm

Gewicht

Ca. 1,3 kg (FX1002–FX1006, ohne Optionen)

Spannungsbereich

90 bis 264 VAC

Nennfrequenz

50/60 Hz

Energieaufnahme

Siehe unten:

100 V Wechselstrom

Aus

10 VA

35 VA

240 V Wechselstrom

Aus

15 UND

45 UND

FX1006

6

1 Sekunde

Externer Speicher

-0

Keine CF/SD-Karte

-4

CF-Kartensteckplatz + 512MB Medien

-7

SD-Kartensteckplatz + 1GB Medien

Sprache

-2

Mehrsprachig (einschließlich Englisch, Japanisch usw.)

Durchschlagfestigkeit

-H

1000 V Wechselstrom (50/60 Hz)

-L

400 V AC (50/60 Hz)

Optionen

/A1–/A4A

Alarm-Ausgänge (2 bis 12 Punkte, C- oder A-Kontakt)

/C2–/C7

Kommunikation (RS-232, RS-422A/485, Ethernet)

/F1

FAIL/Status-Ausgang

/M1

Mathematische/Berichtsfunktionen

/N2, /N3F

RTD-Eingangsoptionen

/P1

24 VDC/AC Stromversorgung

/R1

Fernbedienung (8 Punkte)

/TPS2, /TPS4

24 VDC Sender-Stromversorgung (2 oder 4 Schleifen)

/USB1

USB-Schnittstelle (1 Anschluss)

/PM1

Impuls-Eingang 3 Punkte, Fernsteuerung 5 Punkte (mit mathematischen Funktionen)

/CC1

Kalibrierungskorrekturfunktion

/LG1

Logarithmische Skala

/PWR1, /PWR5

Leistungsmonitor (1A oder 5A, mit mathematischen Funktionen)
