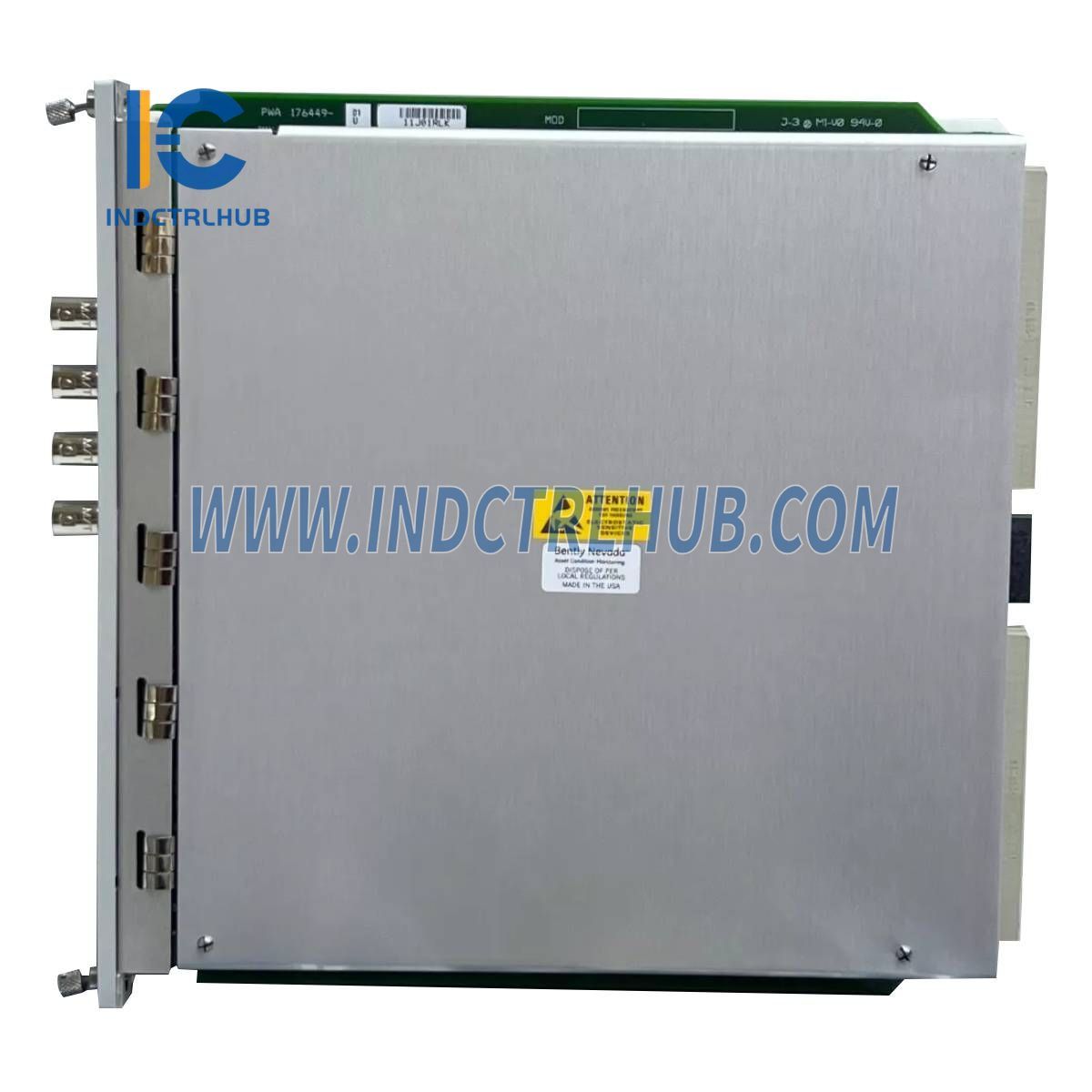

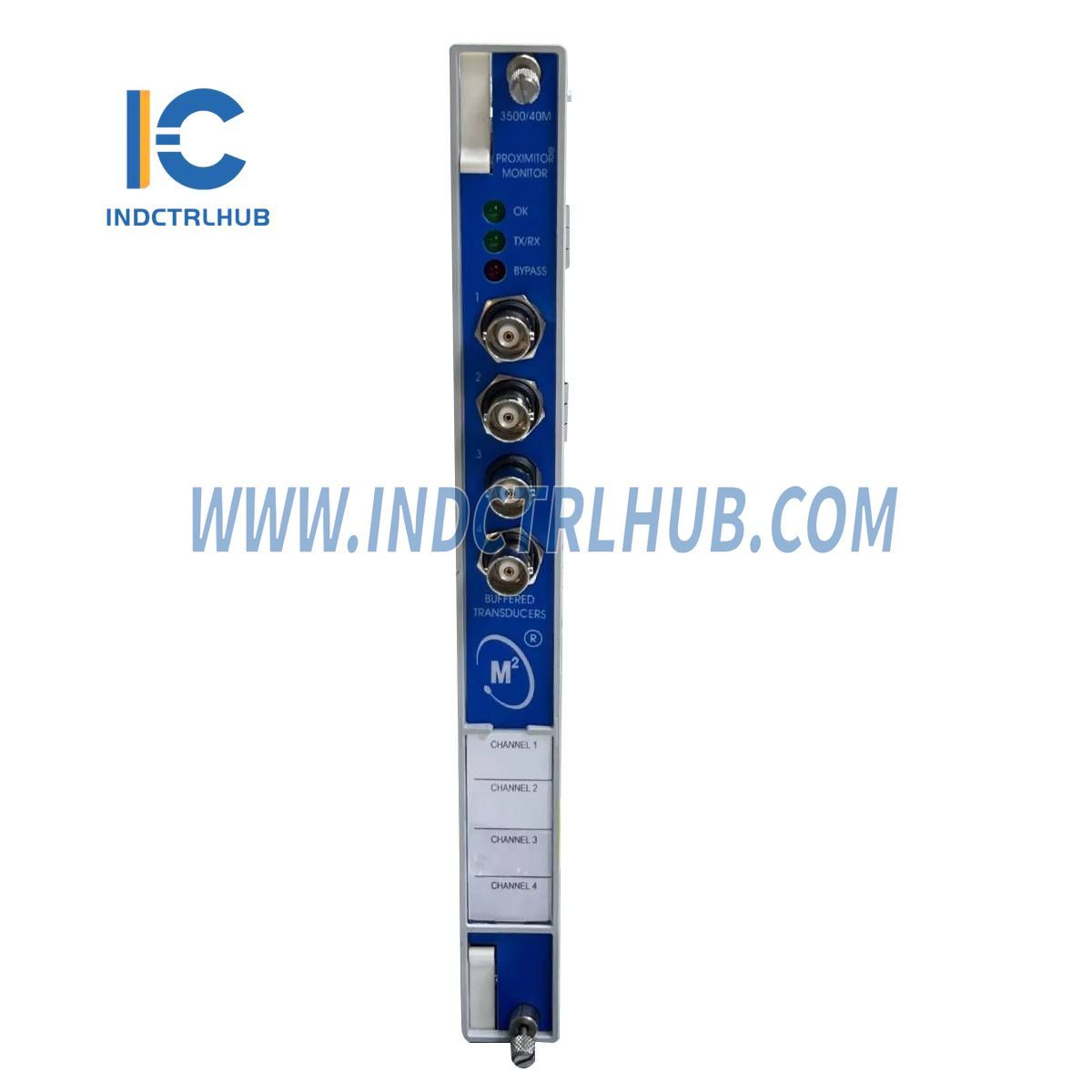

Bently Nevada 3500/40M 176449-01+125680-01 Proximitor Monitor

Produktdetails

• Hersteller: Bently Nevada
• Serie: 3500/40M
• Modell-/Teilenummer: 3500/40M, 176449-01, 125680-01
• Modelltyp: Proximitor Monitor
• Ersatzteile:
  • 176449-01: 3500/40M Proximitor Monitor

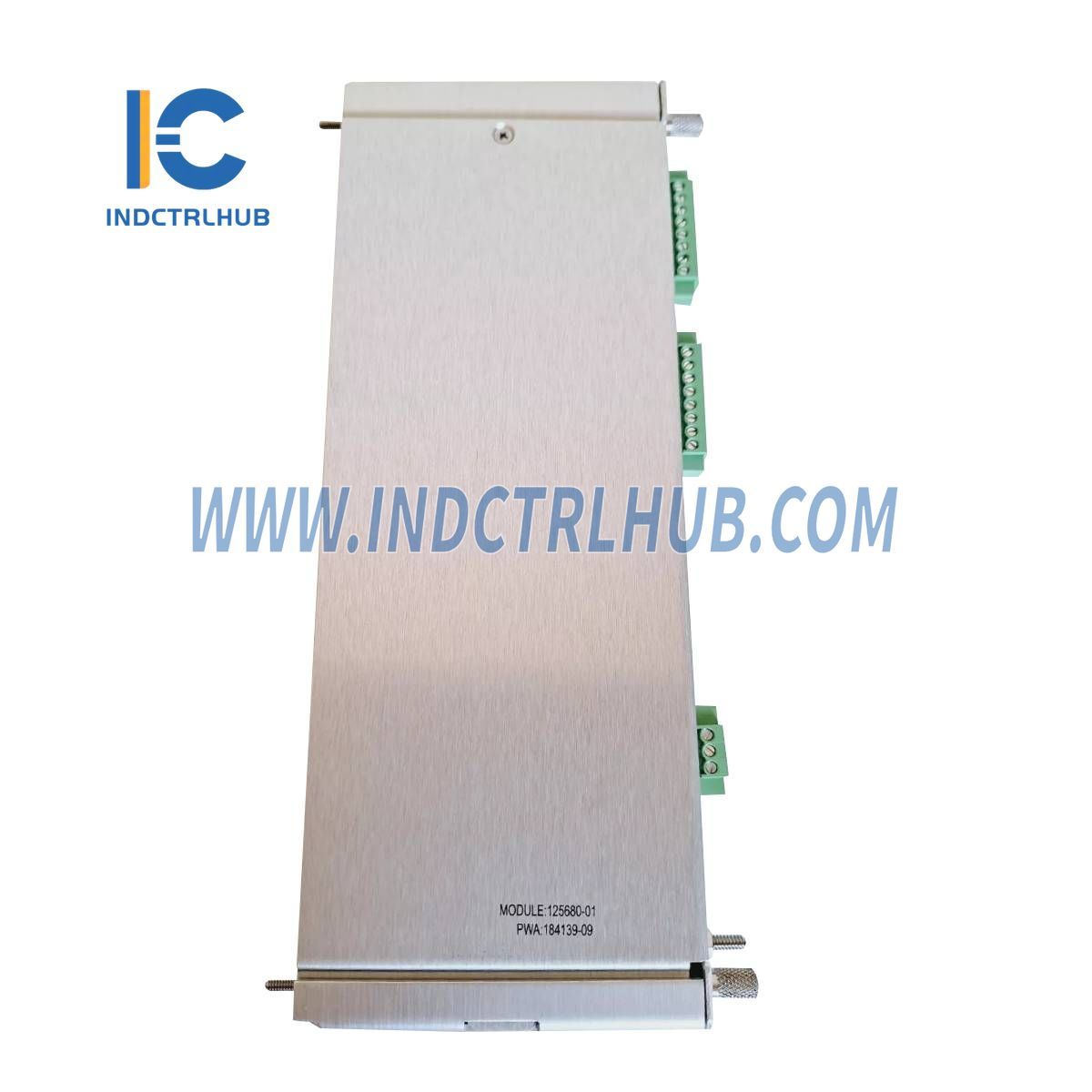

  • 125680-01: Proximitor I/O-Modul mit internen Abschlüssen

Beschreibung

Der 3500/40M Proximitor Monitor ist ein Vierkanal-Monitor, der für den Anschluss von Bently Nevada Näherungssensoren ausgelegt ist. Er verarbeitet die Signale, um Schwingungs- und Positionsmessungen bereitzustellen, und vergleicht dann die aufbereiteten Signale mit benutzerprogrammierbaren Alarmen. Dieser Monitor ist vielseitig einsetzbar, und jeder Kanal kann mit der 3500 Rack Configuration Software programmiert werden, um verschiedene Funktionen auszuführen, wie zum Beispiel:

• Radiale Schwingung
• Schub
• Exzentrizität
• Differenzielle Ausdehnung
• REBAM (Rotorstab-Schwingungsüberwachung)

Technische Daten

• Eingänge:

  • Signal: Akzeptiert 1 bis 4 Näherungssensorsignale.
  • Stromverbrauch: 7,7 Watt, typisch.
  • Eingangsimpedanz:
    • Standard I/O: 10 kΩ (Proximitor- und Beschleunigungseingänge).

• Empfindlichkeit:

  • Radialvibration: 3,94 mV/μm (100 mV/mil) oder 7,87 mV/μm (200 mV/mil)
  • Schub: 3,94 mV/μm (100 mV/mil) oder 7,87 mV/μm (200 mV/mil)
  • Eccentricity: 3,94 mV/μm (100 mV/mil) oder 7,87 mV/μm (200 mV/mil)
  • Differenzielle Ausdehnung: 0,394 mV/μm (10 mV/mil) oder 0,787 mV/μm (20 mV/mil)
  • REBAM: 40 mV/μm (1000 mV/mil) oder 80 mV/μm (2000 mV/mil)

Umweltgrenzen

• Betriebstemperatur:
  • Mit Internal/External Termination I/O Module: -30°C bis +65°C (-22°F bis +150°F).
  • Mit Internal Barrier I/O Module (Interne Terminierung): 0°C bis +65°C (32°F bis +150°F).
• Lagertemperatur: -40°C bis +85°C (-40°F bis +185°F).
• Feuchtigkeit: 95%, nicht kondensierend.

Physikalische Spezifikationen

• Monitor-Modul (Hauptplatine):

  • Abmessungen: 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in)
  • Gewicht: 0,91 kg (2,0 lb)

• I/O-Module (ohne Barriere):

  • Abmessungen: 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
  • Gewicht: 0,20 kg (0,44 lb)

• I/O-Module (Barriere):

  • Abmessungen: 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in)
  • Gewicht: 0,46 kg (1,01 lb)

Bestellinformationen

• Proximitor Monitor:
  • 3500/40M-AA-BB
  A: I/O-Modultyp
  • 01: Proximitor I/O-Modul mit interner Terminierung
  • 02: Proximitor I/O-Modul mit externen Abschlüssen
  • 03: Proximitor I/O-Modul mit internen Barrieren und internen Abschlüssen
  B: Option zur Zulassung für explosionsgefährdete Bereiche
  • 00: Keine
  • 01: cNRTLus (Klasse 1, Abteilung 2)
  • 02: ATEX/IECEx/CSA (Klasse 1, Zone 2)
