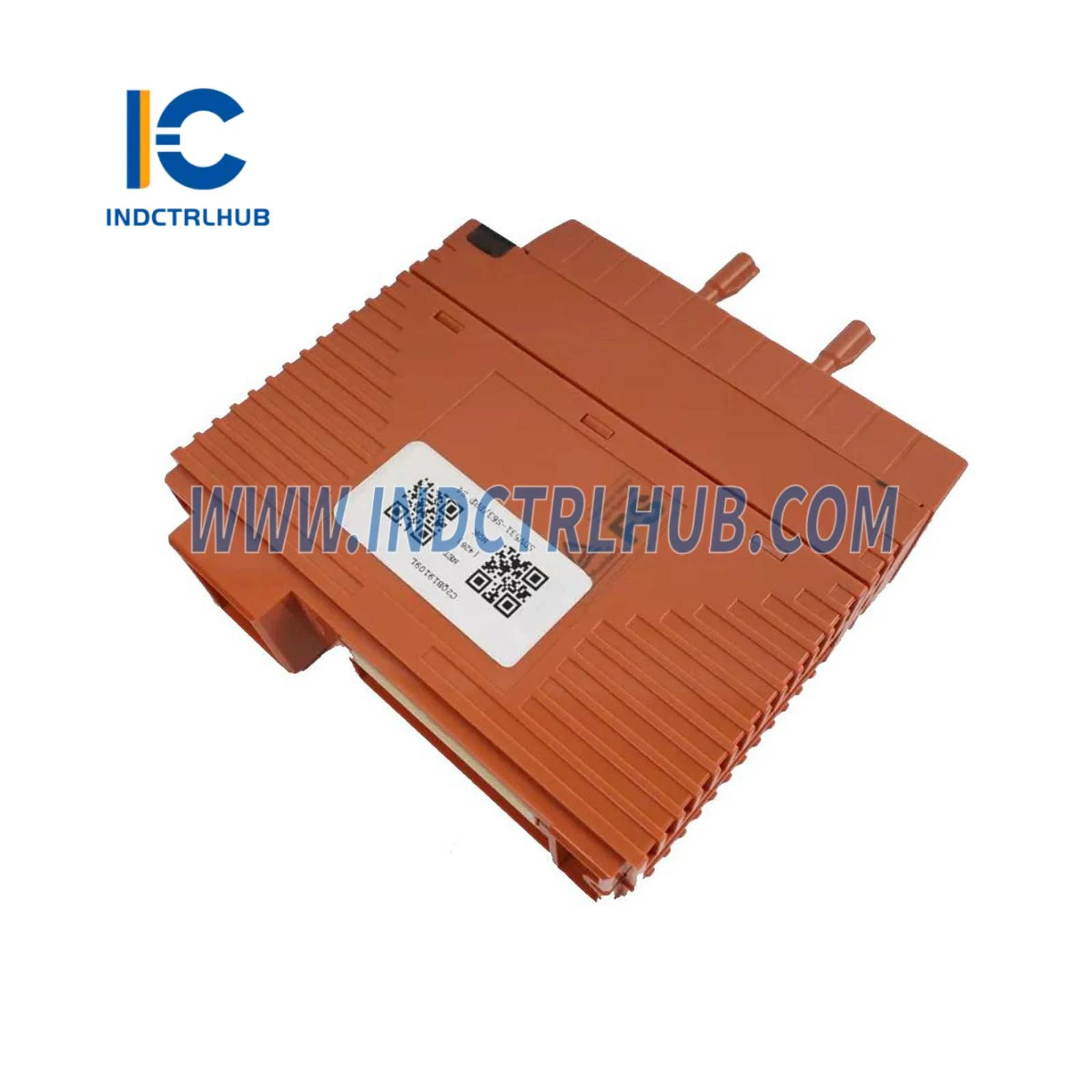

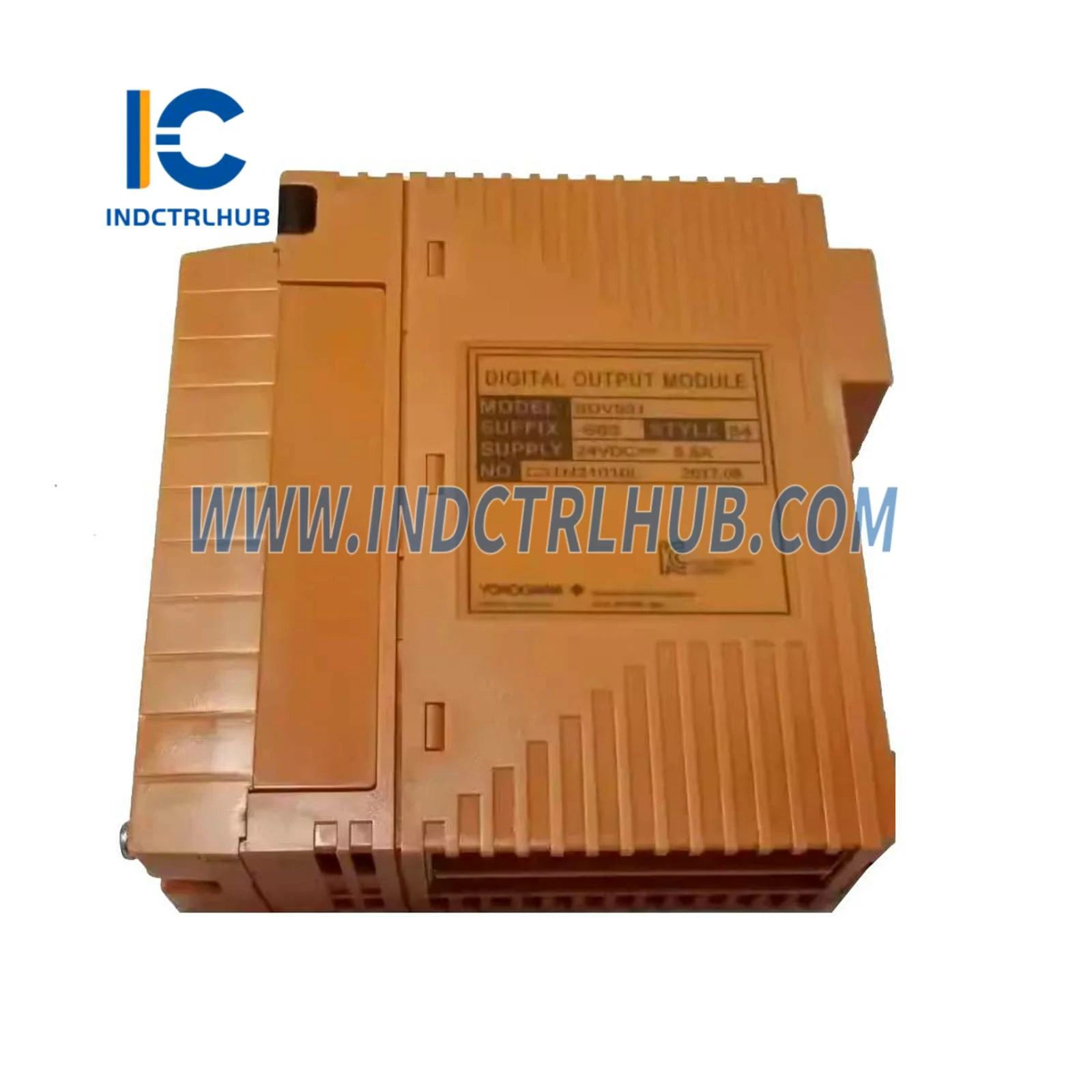

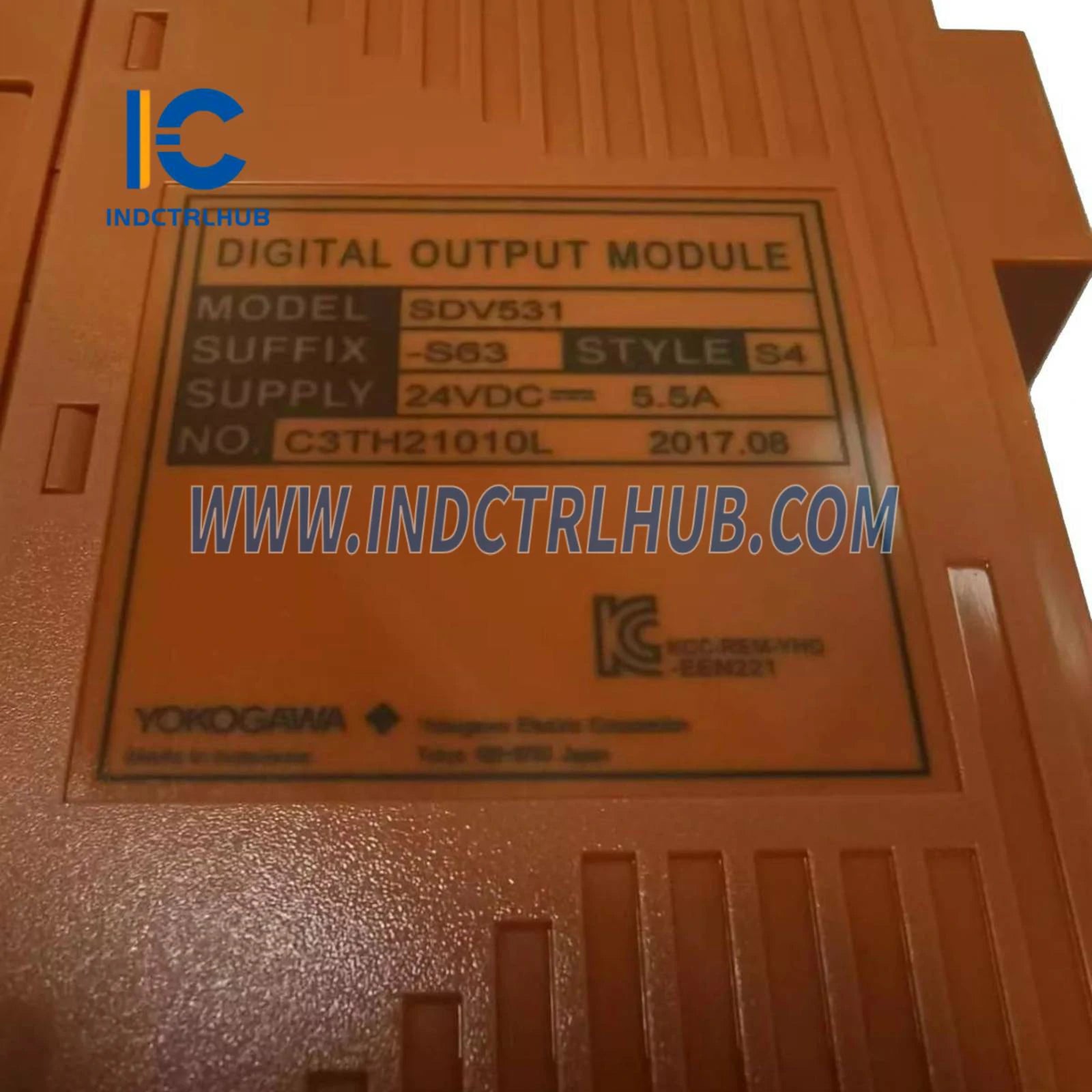

YOKOGAWA SDV531-S63 Модул за цифров вход
YOKOGAWA SDV531-S63 Модул за цифров вход
Manufacturer: YOKOGAWA
Product No.: SDV531-S63
Condition:1000 в наличност
Product Type: Модул за цифров вход
Product Origin: USA
Payment: T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Преглед на продукта
Yokogawa SDV531-S63 е модул за цифров изход, предназначен за подаване на сигнали за включено/изключено към полевото оборудване в индустриални контролни системи. Въпреки че в описанието е означен като "Модул за цифров вход", спецификациите и суфиксните кодове потвърждават, че това е модул за цифров изход с 8 изолирани канала. Поддържа двойно резервирани конфигурации и включва функции за диагностика на полевото окабеляване, което премахва необходимостта от отделни елементи за диагностика на окабеляването, правейки го здрав компонент за автоматизационните решения на Yokogawa__.
Техническа информация
| Артикул | Спецификации |
|---|---|
| Производител | Yokogawa |
| Модел/номер на част | SDV531-S63 |
| Описание | Модул за цифров изход (коригиран от "Модул за цифров вход") |
| Брой изходи | 8-канален, модулна изолация (*3) |
| Изходно напрежение | 24 V DC |
| Пад на напрежение на изхода | Максимум 1 V |
| Номинална стойност на външно захранване | 24 V DC, минимум 5 A |
| Външно захранване | 24 V DC +20 % / -10 % (*4), токова способност: 5 A |
| Максимален ток на изтичане при изключен изход | 1.6 mA |
| Формат на изхода | Токов източник |
| Максимален товарен ток | 0.6 A/изходна линия (общо 4.8 A изходни линии) (*3) (*5) |
| Минимален товарен ток | 35 mA |
| Обхват на товарното съпротивление | 40 до 685 _ (*6) |
| Време за отговор на изхода | Максимум 30 ms |
| Издържливо напрежение (*1) (*2) | 2 kV променлив ток между изходните сигнални линии и системата за 1 минута, 8-точкови входни линии, свързани колективно (отрицателни линии) (*7) |
| Токова консумация | 280 mA максимум (5 V DC) 140 mA максимум (24 V DC) |
| Тегло | Прибл. 0.28 кг (За клемна блокировка за налягане или MIL кабел) Прибл. 0.34 кг (С адаптер за интерфейс на специализиран сигнален кабел) |
| Външна връзка | Пресов клемен блок, MIL кабел, Специализиран сигнален кабел (AKB331, AKB651 (*8)) |
Обща информация
- Изходните модули излъчват сигнали за включено/изключено състояние към полевото оборудване, поддържат двойно излишни конфигурации и включват функции за диагностика на полево окабеляване, елиминирайки необходимостта от отделни елементи за диагностика на окабеляването.
Модел и кодове на суфикси
- Модел: SDV531 Модул за цифров изход (8-канален, 24 V DC, изолация на модула)
- Кодове на суфикси:
- -L: Тип за дълги разстояния
- -S: Стандартен тип
- 5: За пресов клемен блок или MIL кабел без защита от експлозия
- 6: С адаптер за интерфейс на сигнален кабел и без защита от експлозия (*1)
- E: За пресов клемен блок или MIL кабел с защита от експлозия
- F: С адаптер за интерфейс на сигнален кабел и защита от експлозия (*1)
- 3: С ISA Standard G3 и температура (-20 до 70 °C)
- C: С ISA Standard G3 и висока плътност на инсталация (-20 до 70 °C) (*4)
- Кодове за опции:
- /B4S00: С пресов клемен блок за цифров изход (без абсорбер на пренапрежение) [Модел: STB4S-00]
- /B4S10: С пресов клемен блок за цифров изход (с абсорбер на пренапрежение) [Модел: STB4S-10]
- /B4D00: С двоен излишен пресов клемен блок за цифров изход (без абсорбер на пренапрежение) (*2) [Модел: STB4D-00]
- /B4D10: С двоен излишен пресов клемен блок за цифров изход (с абсорбер на пренапрежение) (*2) [Модел: STB4D-10]
- /PRP: С предпазен щифт срещу неправилно включване (*3)
- /CCC01: С капак за конектор за MIL кабел (за плосък лентов кабел) [Модел: SCCC01]
- /CCC02: С капак за конектор за MIL кабел (за отделен проводник) [Модел: SCCC02]
Специфична конфигурация
- Модел/Номер на част: SDV531-S63
- Подробности за конфигурацията:
- -S: Стандартен тип
- 6: С адаптер за интерфейс на сигнален кабел и без защита от експлозия (*1)
- 3: С ISA Standard G3 и температура (-20 до 70 °C)
