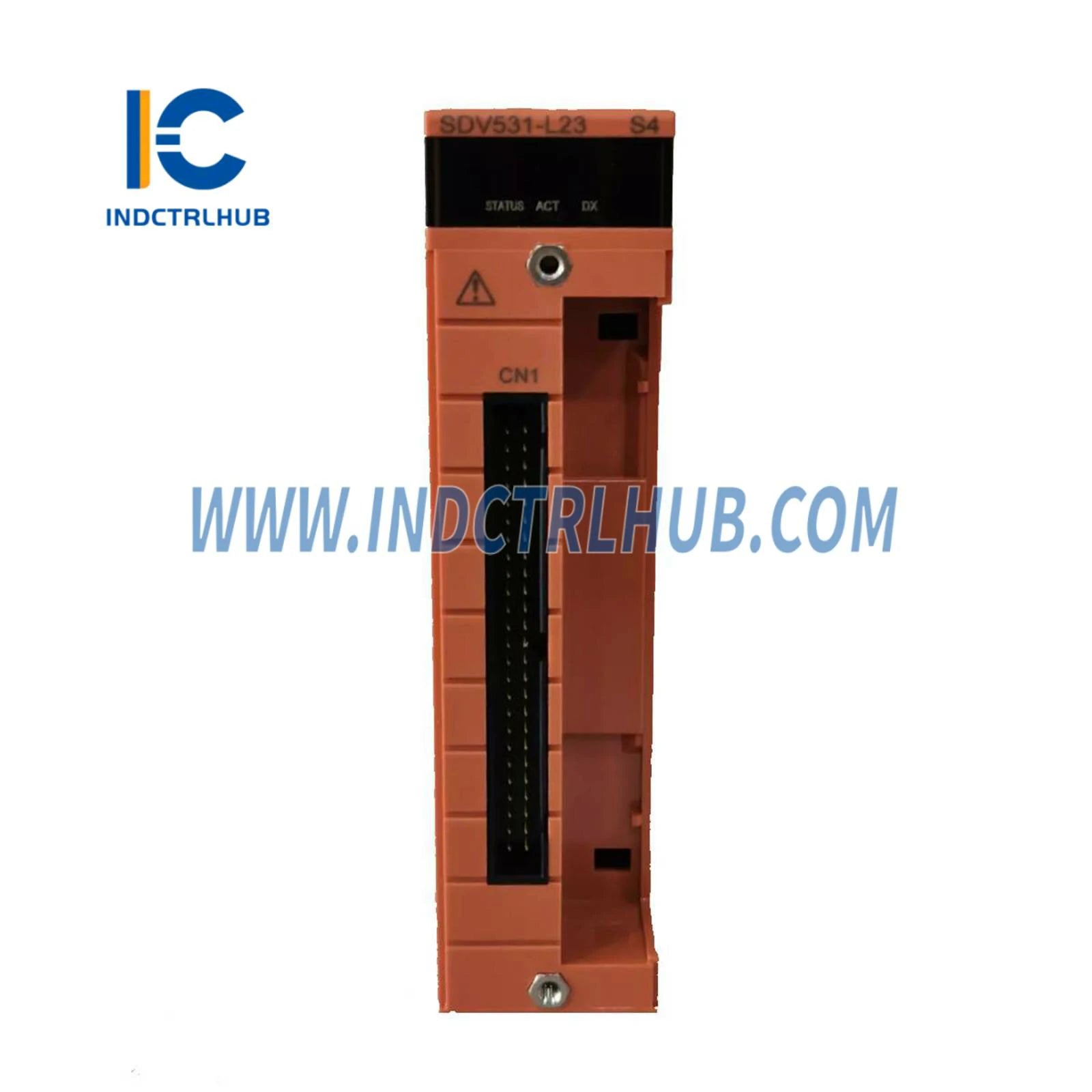

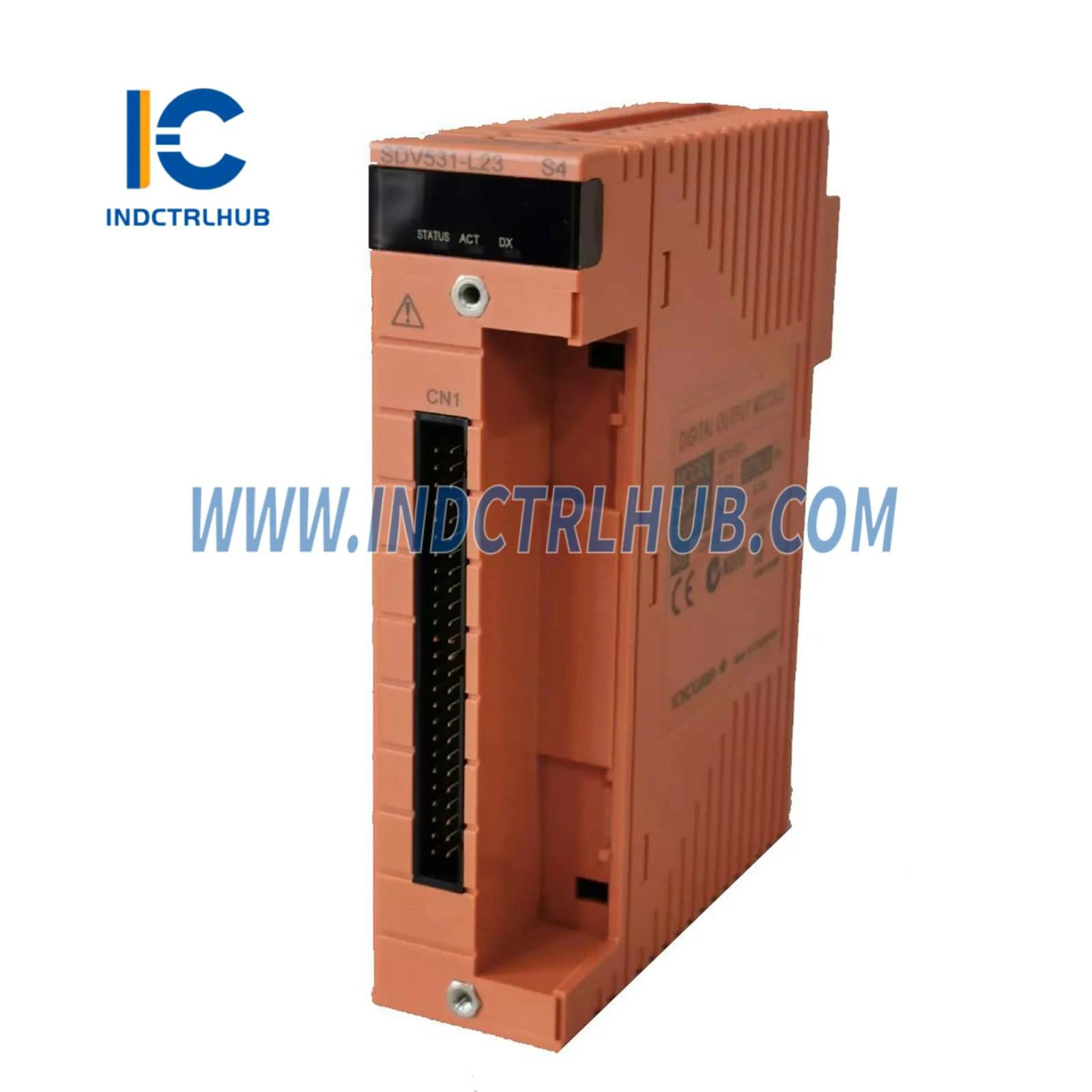

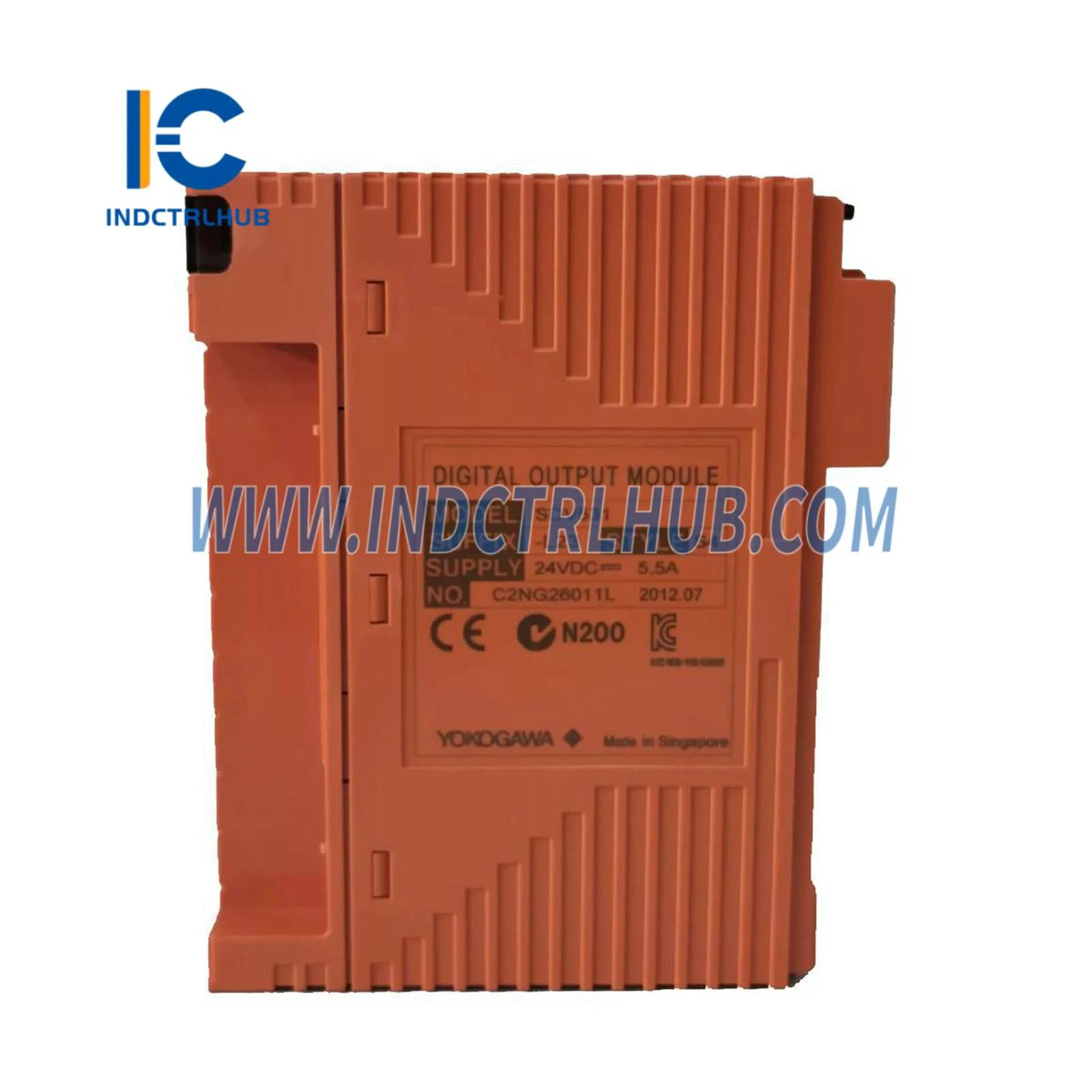

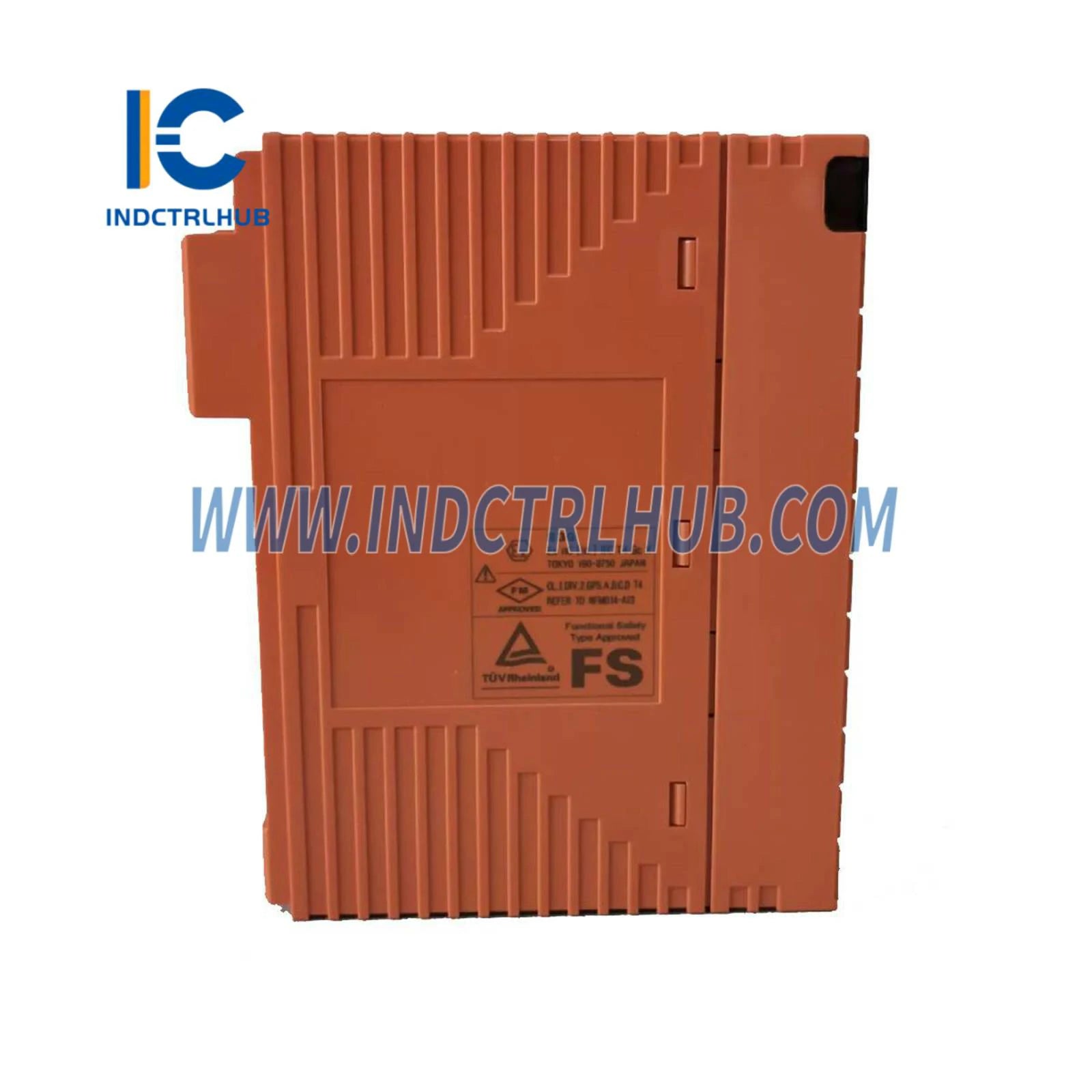

Yokogawa SDV531-L23 8-канален модул за цифров изход
Yokogawa SDV531-L23 8-канален модул за цифров изход
Manufacturer: Yokogawa
Product No.: SDV531-L23
Condition:1000 в наличност
Product Type: 8-канален цифров изходен модул
Product Origin: Japan
Payment: T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
__ Обща информация
|
Производител |
Yokogawa |
|---|---|
|
Модел/Номер на част |
SDV531-L23 |
|
Описание |
8-канален цифров изходен модул (24 V DC, изолация на модула, тип за дълги разстояния) |
_
_
__ Технически спецификации
|
Артикул |
Спецификация |
|---|---|
|
Модел |
SDV531 |
|
Изходни канали |
8 канала, с изолация на модула |
|
Изходно напрежение |
24 V постоянен ток |
|
Пад на изходното напрежение |
_ 1 V |
|
Номинална стойност на външно захранване |
24 V DC, минимум 5 A |
|
Обхват на външно захранване |
24 V DC +20% / _10% |
|
Максимален ток на изтичане (изход ИЗКЛ.) |
1.6 mA |
|
Формат на изхода |
Токов източник |
|
Максимален товарен ток |
0.6 A на изходна линия (макс. 4.8 A общо за 8 изхода) |
|
Минимален товарен ток |
35 mA |
|
Обхват на товарното съпротивление |
40 до 685 _ |
|
Време за реакция на изхода |
_ 30 ms |
|
Издържливо напрежение |
2 kV AC за 1 минута (между изходните сигнали и системата, с общи отрицателни линии) |
|
Консумация на ток |
Макс. 280 mA (5 V DC), макс. 140 mA (24 V DC) |
|
Тегло |
Прибл. 0.28 кг (притискащ клемен терминал или MIL кабел)Прибл. 0.34 кг (с адаптер) |
|
Външни връзки |
Притискащ клемен терминал, MIL кабел или сигнален кабел (AKB331 / AKB651) |
_
_
__ Конфигурация на модела
|
Модел |
Описание |
|---|---|
|
SDV531 |
Модул за цифров изход (8-канален, 24 V DC, изолация на модула) |
_
Разбивка на суфиксните кодове
|
Суфикс |
Значение |
|---|---|
|
-L |
Тип за дълги разстояния |
|
2 |
Адаптер за интерфейс на сигнален кабел (без защита от експлозия) |
|
3 |
С ISA стандарт G3 (_20 до 70 °C температурен диапазон) |
_
_
__ Опционални аксесоари (Кодове на опции)
|
Код |
Описание |
|---|---|
|
/B4S00 |
Терминален блок с пресоваща скоба (без абсорбер на пренапрежение) _ Модел STB4S-00 |
|
/B4S10 |
Терминален блок с пресоваща скоба (с абсорбер на пренапрежение) _ Модел STB4S-10 |
|
/B4D00 |
Двойно-редундантен терминален блок с пресоваща скоба (без абсорбер на пренапрежение) _ STB4D-00 |
|
/B4D10 |
Двойно-редундантен терминален блок с пресоваща скоба (с абсорбер на пренапрежение) _ STB4D-10 |
|
/PRP |
Щифт за предотвратяване на неправилно включване |
|
/CCC01 |
Капак за конектор за MIL кабел (плосък лентов кабел) _ Модел SCCC01 |
|
/CCC02 |
Капак за конектор за MIL кабел (отделен проводник) _ Модел SCCC02 |
_
_
