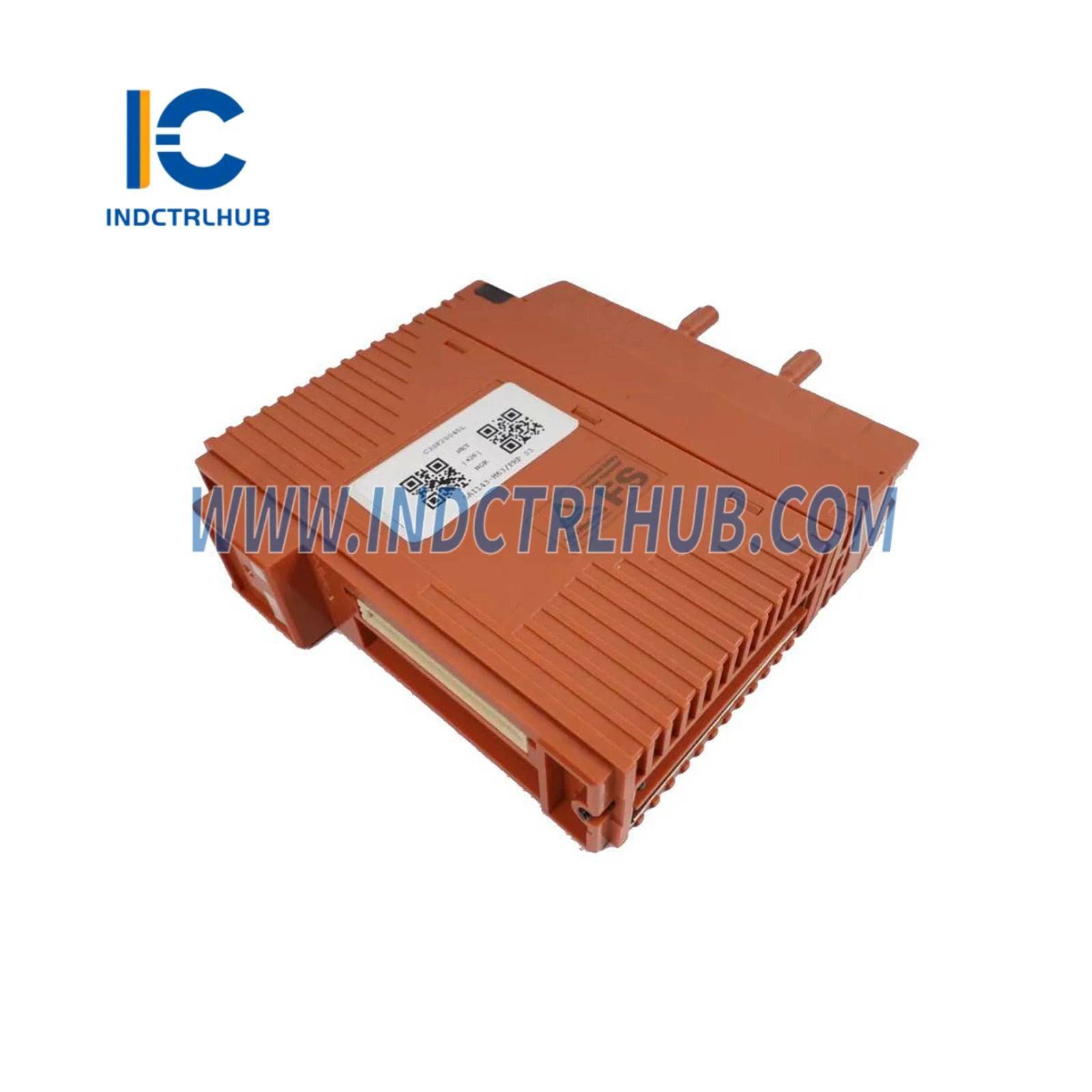

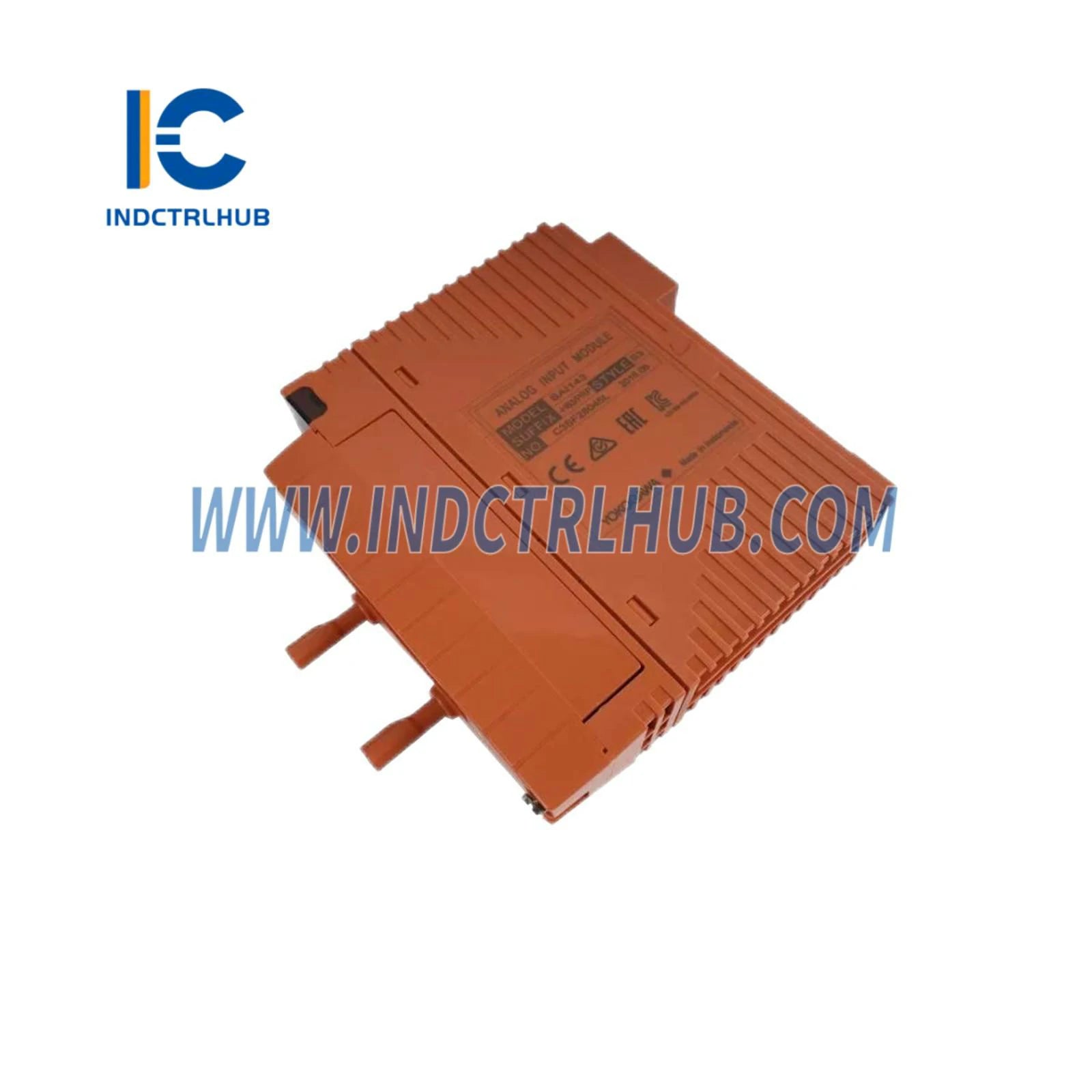

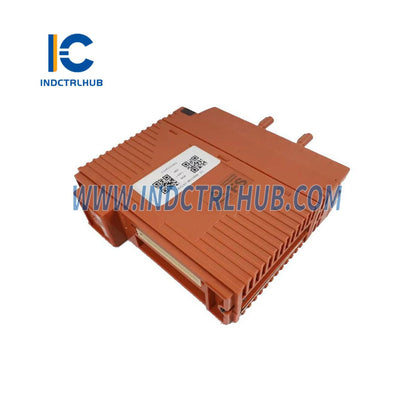

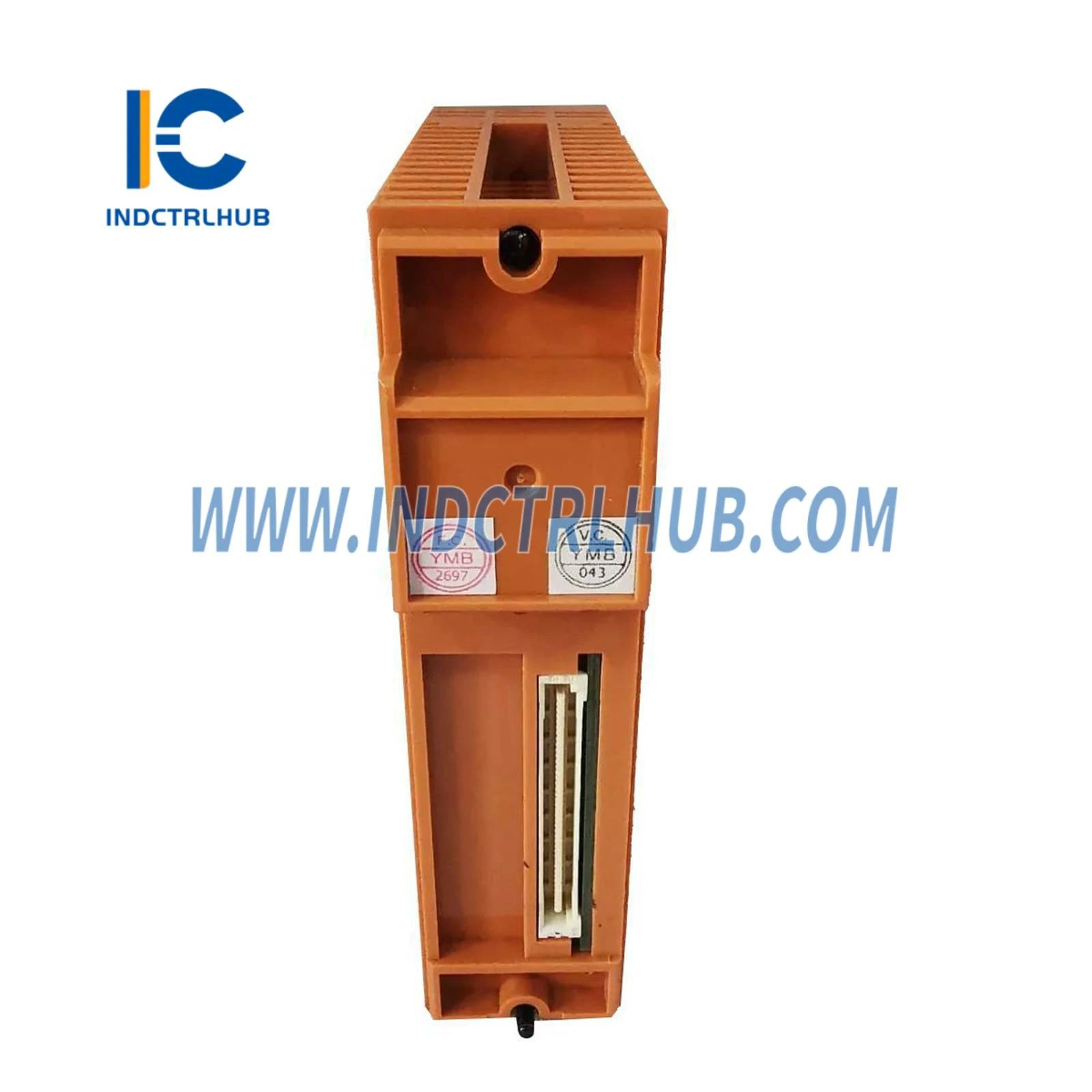

YOKOGAWA SAI143-H63 | Аналогов входен модул (токов вход)

Общи спецификации:

• Модел: SAI143-H63
• Описание: Аналогов входен модул (4 до 20 mA, 16 канала, модулна изолация)
• Брой канали: 16 (модулна изолация)
• Номинален входен диапазон: 4 до 20 mA
• Допустим входен диапазон: 0 до 25 mA
• Точност:
  • SAI143-H: ±16 µA (входен диапазон 0.05 до 23 mA)
  • Температурен дрейф: ±16 µA/10 °C
• Честота на обновяване на данните: 40 ms
• Входно съпротивление:
  • Включено захранване: 250 _ + стойност на тока
  • Изключено захранване: минимум 500 k_
• Напрежение на спад в защитната верига: максимум 0.45 V (входното съпротивление варира от 272.5 _ при 20 mA до 362.5 _ при 4 mA)
• Издържливост на напрежение: 1.5 kV AC за 1 минута между входния сигнал и системата

Захранване на предавателя:

• Минимум 16.15 V (при 20 mA)
• Максимум 26.4 V (при 0 mA)
• Ограничение на изходния ток: 25 mA
• Функция Включване/Изключване на захранването: Налична в 2-жично настройване за всички 16 канала едновременно (за нулиране на алармени състояния на устройства за пожар и газ)

Консумация на енергия:

• 5 V система: 320 mA
• 24 V система: 550 mA

Екологични и физически характеристики:

• Работна температура: -20°C до 70°C
• Тегло:
  • Клемна блокировка с пресоващ щифт или MIL кабел: 0.34 kg
  • С адаптер за интерфейс на сигнален кабел: 0.39 kg
• Външни връзки:
  • Клема с натиск
  • MIL кабел
  • Специализиран сигнален кабел

Спецификации за HART комуникация:

• Едно HART устройство на канал
• Един HART модем на модул (комуникира само с едно HART устройство наведнъж)
• Стандарт на протокола: HART протокол ревизия 5.7
• Режим на комуникация: Серийна полудуплекс, старт-стоп синхронизация (1 старт бит, 8-битови данни, нечетен паритет, 1 стоп бит)
• Скорост на предаване: 1200 ±2 bps
• Модулация: Двоична фазово-континуална FSK
  • 1: 1200 Hz ±1%
  • 0: 2200 Hz ±1%
• Дължина на рамката: 5 до 267 байта
• Откриване на грешки: Дължина/вертикална паритет
• Време за отговор: Макс. 28 знака (256.7 ms)

Модел и кодове на суфикси:

• Модел: SAI143-H63
  • H: С HART комуникация
  • 6: С адаптер за интерфейс на сигнален кабел (Без защита от експлозия)
  • 3: Съвместим със стандарта ISA G3 (-20 до 70°C)

Бележки:

• Не могат да се свързват Zener бариери. Използвайте изолационна бариера в система за вътрешна безопасност.
• Двойно резервиран клемен блок за налягане не се препоръчва при използване на STA4D-_0 S1.
• При избора на SAI143-H63, клемна блокировка за налягане и MIL кабелен конектор не могат да бъдат избрани.
