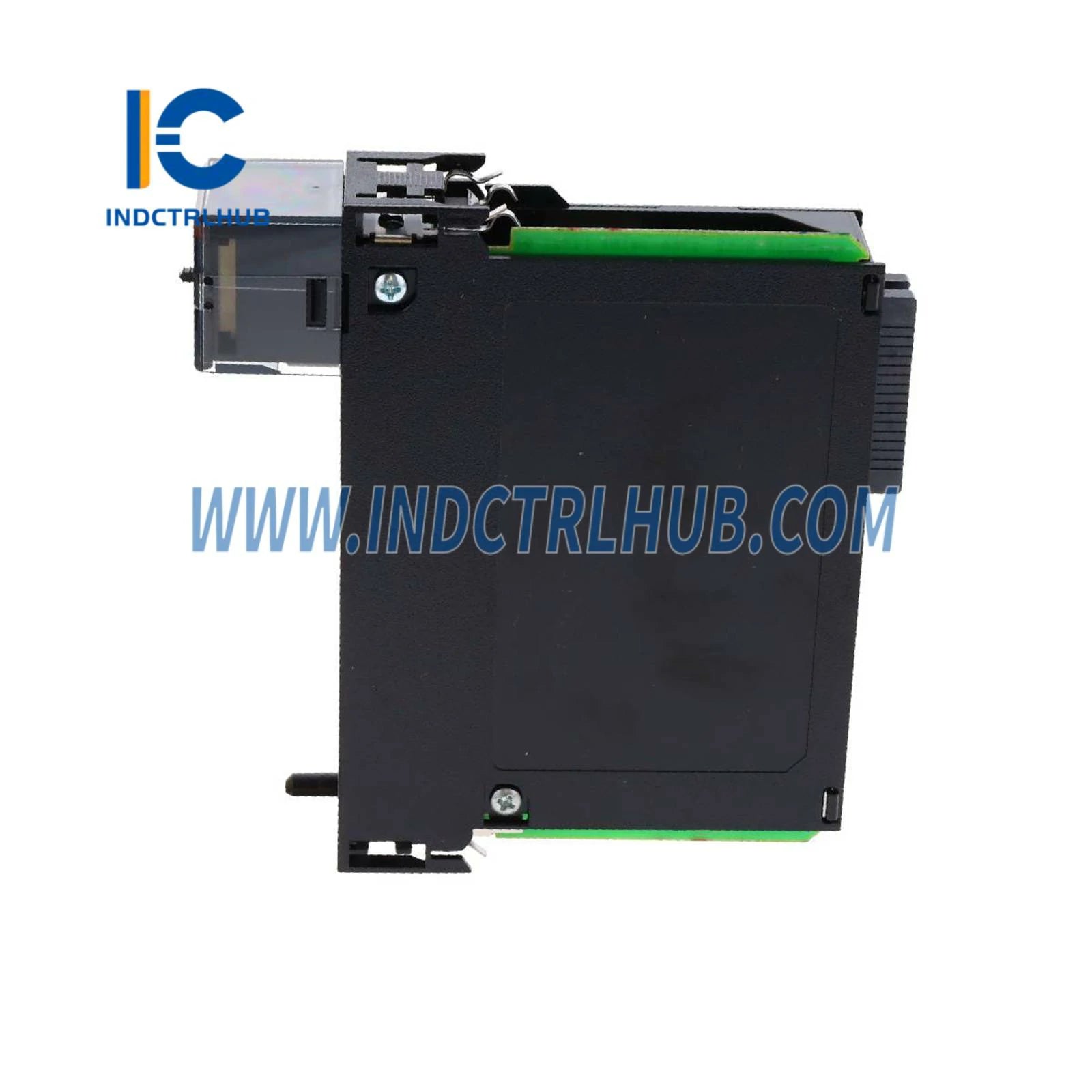

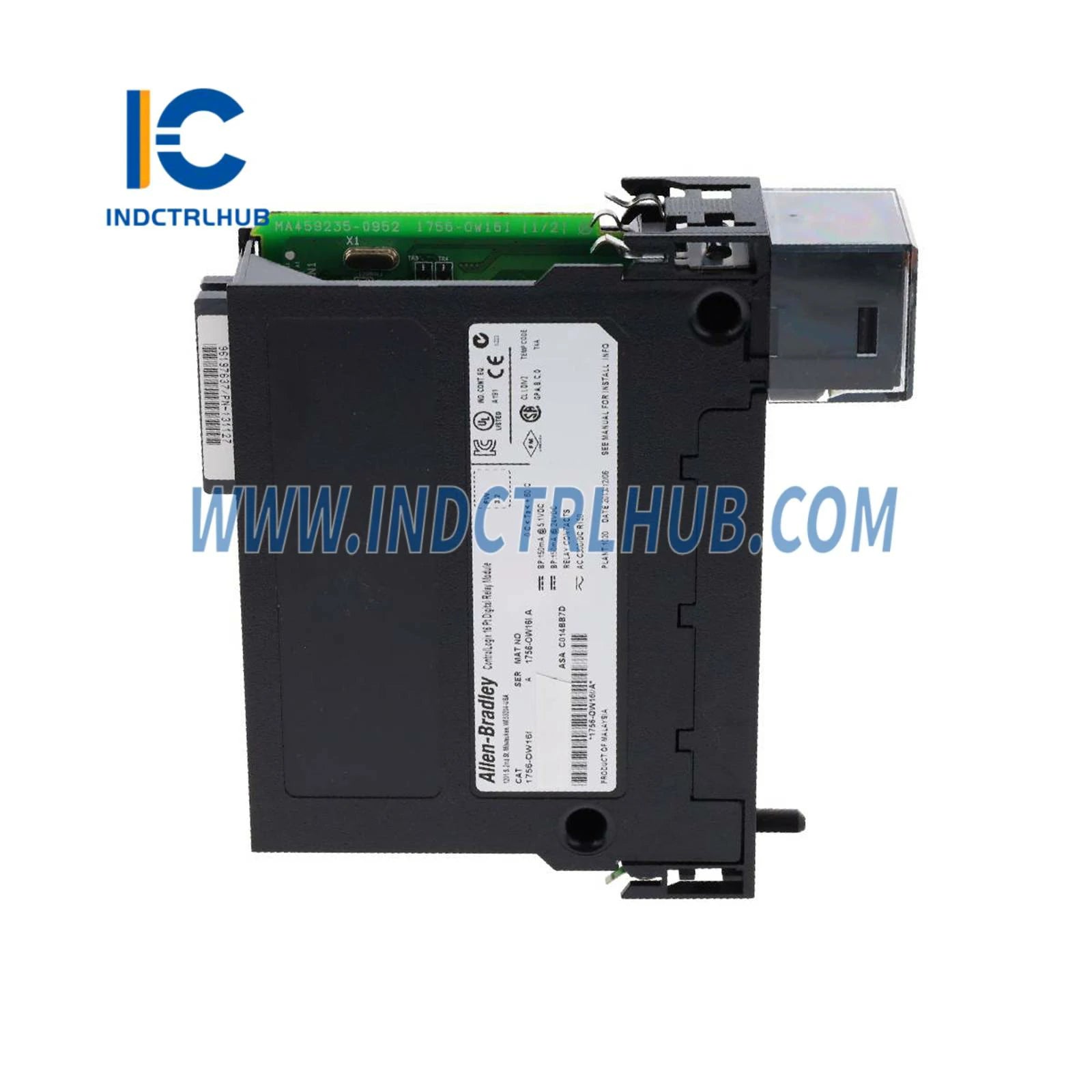

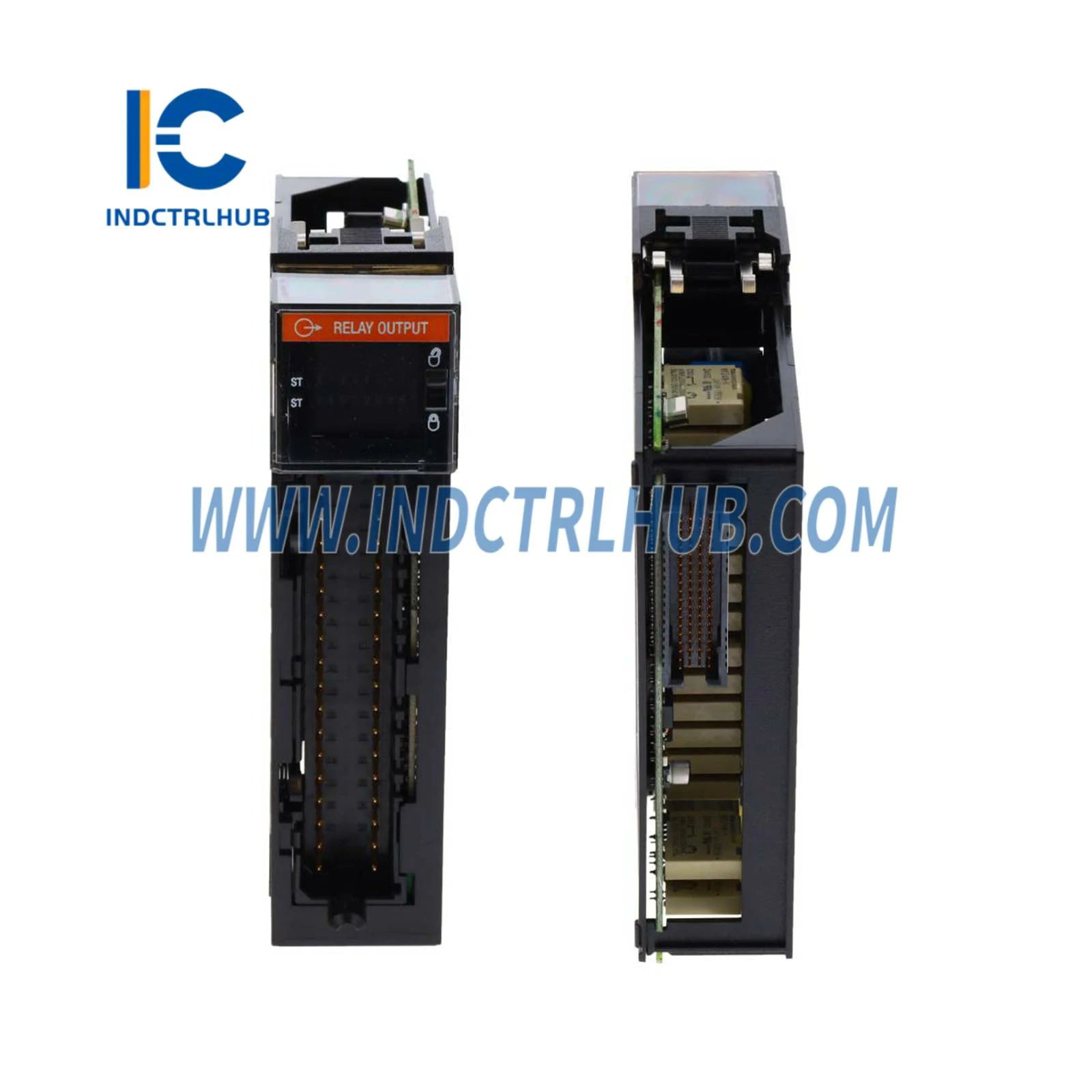

Allen-Bradley 1756-OW16I Kontak I/O Module
Allen-Bradley 1756-OW16I Kontak I/O Module
Manufacturer: Allen-Bradley
Product No.: 1756-OW16I
Condition:1000 in stock
Product Type: Kontak I/O Module
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Allen-Bradley 1756-OW16I Kontak I/O Module
Produk Oorsig
Die Allen-Bradley 1756-OW16I is 'n ControlLogix Kontak Uitsetmodule met 16 normaal oop (N.O.) individueel geïsoleerde relaisuitsette. Ontwerp vir industriële outomatiserings-toepassings, ondersteun dit beide AC en DC spanningsbedrywighede, wat dit ideaal maak vir diverse beheerstelselbehoeftes.
Tegniese Spesifikasies
Elektriese Graderings
| Attribuut | 1756-OW16I Spesifikasies |
|---|---|
| Uitsette | 16 N.O. (Individueel Geïsoleer) |
| Pilootlasgradering | C300/R150 |
| Bedryfsspanning Reeks | 5_125V DC, 10_240V AC |
| Uitsetspanning (Ladingafhanklik) | 1 A @ 5_30V DC, 0.5 A @ 48V DC, 0.22 A @ 125V DC 1.5 A @ 120V AC (50/60 Hz), 0.75 A @ 240V AC (50/60 Hz) |
| Uitset Vertraagtyd (Maks) | Af na Aan: 10 ms, Aan na Af: 10 ms |
| Stroomtrek @ 5.1V | 150 mA |
| Stroomtrek @ 24V | 150 mA |
| Totale backplane krag | 4.4 W |
| Kragverspreiding (maksimum) | 4.5 W @ 60 °C (140 °F) |
| Termiese dissipasie | 15.35 BTU/uur |
| Af-toestand lekstroom (maksimum) | 1.5 mA per punt |
| Minimum Las Stroom | 10 mA per punt |
| Aanvanklike Kontakweerstand (Maks) | 100 mΩ @ 6V, 1 A |
| Skakelfrekwensie (Maks) | 1 operasie/3 sek (0.3 Hz by gegradeerde las) |
| Terugspringtyd (Gemiddeld) | 1.2 ms |
| Verwagte Kontaklewe | Weerstand: 300,000 siklusse Induktief: 100,000 siklusse |
| Geskeduleerde Uitsette | Sinchroniseer binne 16.7 s maks, verwys na Gekoördineerde Stelseltyd |
| Foutmodus Toestand (Per Punt) | Hou laaste toestand, Aan of Af (Af is verstek) |
| Programmodus Toestand (Per Punt) | Hou laaste toestand, Aan of Af (Af is verstek) |
| Isolasiespanning | 250V (deurlopend), Basiese Isolasietipe (Uitsette na Agterpaneel, Uitset-na-Uitset) |
| Module Sleuteling | Elektronies, Sagteware Konfigureerbaar |
| Versmelting | Nie beskerm nie (Eksterne gesmelte IFM aanbeveel) |
| Verwyderbare Terminalblok (RTB) | 1756-TBCH, 1756-TBS6H |
| RTB Sleuteling | Gebruiker-gedefinieerde meganiese |
| Gleufwydte | 1 |
| Draad Kategorie | 1 (Volg Industriële Outomatisering Bedrading en Aardingsriglyne, Publikasie 1770-4.1) |
| Omhulsel Tipe Gradering | Geen (Oop-Styl) |
Omgewingsgraderings
| Attribuut | 1756-OW16I Spesifikasies |
|---|---|
| Bedryfstemperatuur | 0_60 °C (32_140 °F) |
| Nie-bedryfs Temperatuur | -40_+85 °C (-40_+185 °F) |
| Relatiewe Vogtigheid | 5_95% nie-kondenseer |
| Vibrasie Weerstand | 2 g @ 10_500 Hz (IEC 60068-2-6) |
| Skokweerstand (Bedryfs) | 30 g (IEC 60068-2-27) |
| Skokweerstand (Nie-bedryfs) | 50 g (IEC 60068-2-27) |
| ESD Immuniteit | 6 kV (kontakontladings), 8 kV (lugontladings) (IEC 61000-4-2) |
| Gestraalde RF Immuniteit | 10V/m (80_2000 MHz), 3V/m (2000_2700 MHz) (IEC 61000-4-3) |
| Elektriese Vinnige Transiënt/Botsing Immuniteit | ±4 kV @ 5 kHz (IEC 61000-4-4) |
| Stootimmuniteit | ±1 kV lyn-lyn (DM), ±2 kV lyn-aarde (CM) (IEC 61000-4-5) |
| Geleide RF Immuniteit | 10V rms (150 kHz_80 MHz) (IEC 61000-4-6) |
Sertifiserings & Nakoming
| Sertifisering | Beskrywing |
|---|---|
| cULus | UL Gelys vir Industriële Beheertoerusting (V.S. & Kanada) |
| UL Gevaarlike Plekke | Klas I, Afdeling 2, Groepe A, B, C, D (UL Lêer E194810) |
| CE | 2014/30/EU EMC Direktief, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2 |
| RCM | Australiese Industriële Emissiestandaard (EN 61000-6-4) |
| FM | FM Goedgekeur vir Klas I, Afdeling 2, Groepe A, B, C, D |
| KC | Koreaanse Registrasie van Uitsending- & Kommunikasietoerusting |
| UKCA | Elektromagnetiese Kompatibiliteit & Veiligheidsregulasies |
| Marokko Nakoming | Elektriese Toerusting & Elektromagnetiese Kompatibiliteit Regulasies |
