Product Description
🔹 Thông tin chung
|
Nhà sản xuất |
Yokogawa |
|---|---|
|
Số hiệu mẫu/bộ phận |
ADV151-E50/B5S00 |
|
Sự miêu tả |
Mô-đun đầu vào kỹ thuật số 32 kênh (24 V DC, ghi SOE, không hiển thị trạng thái, không chống cháy nổ) với khối kẹp đầu cuối áp suất |
🔹 Tổng quan về sản phẩm

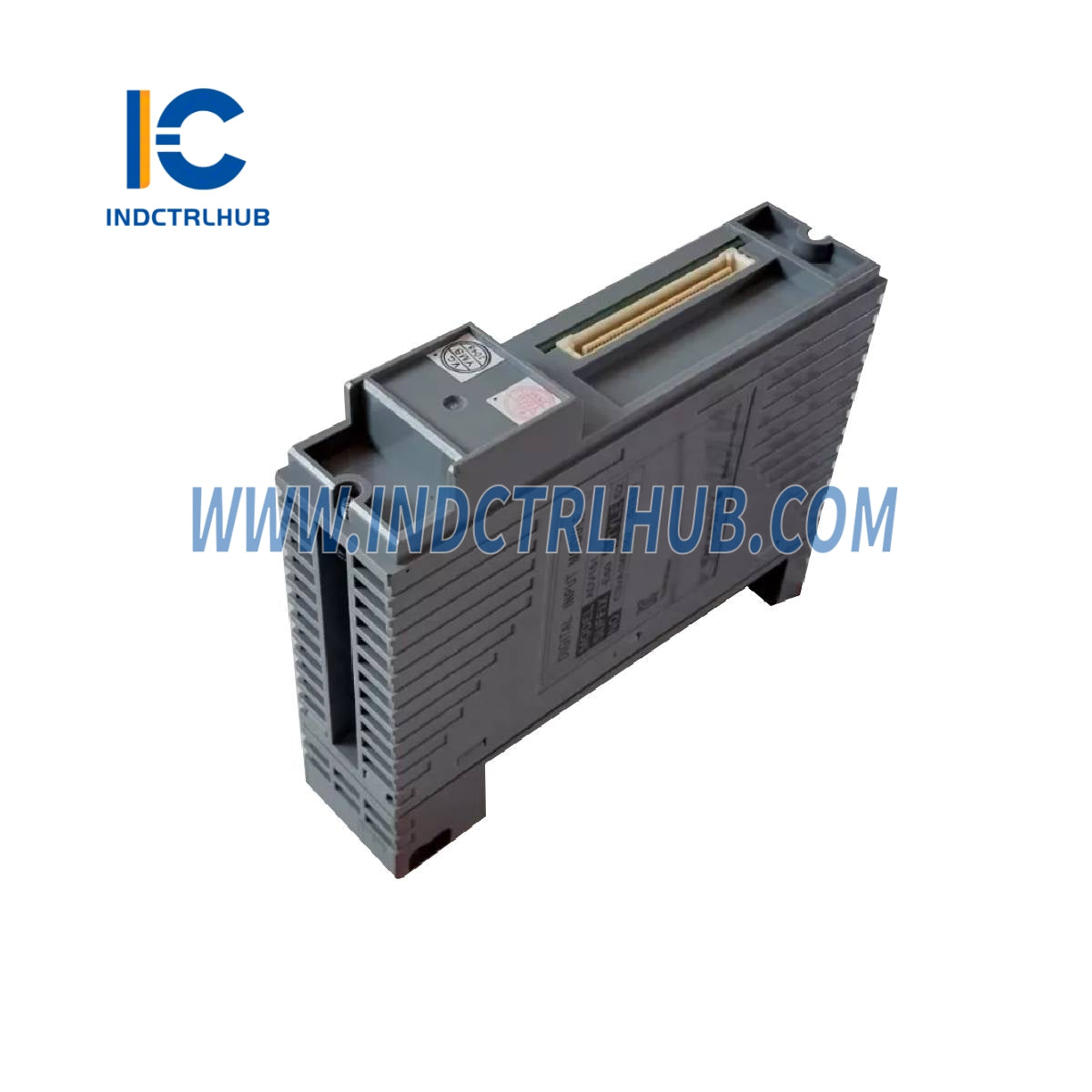

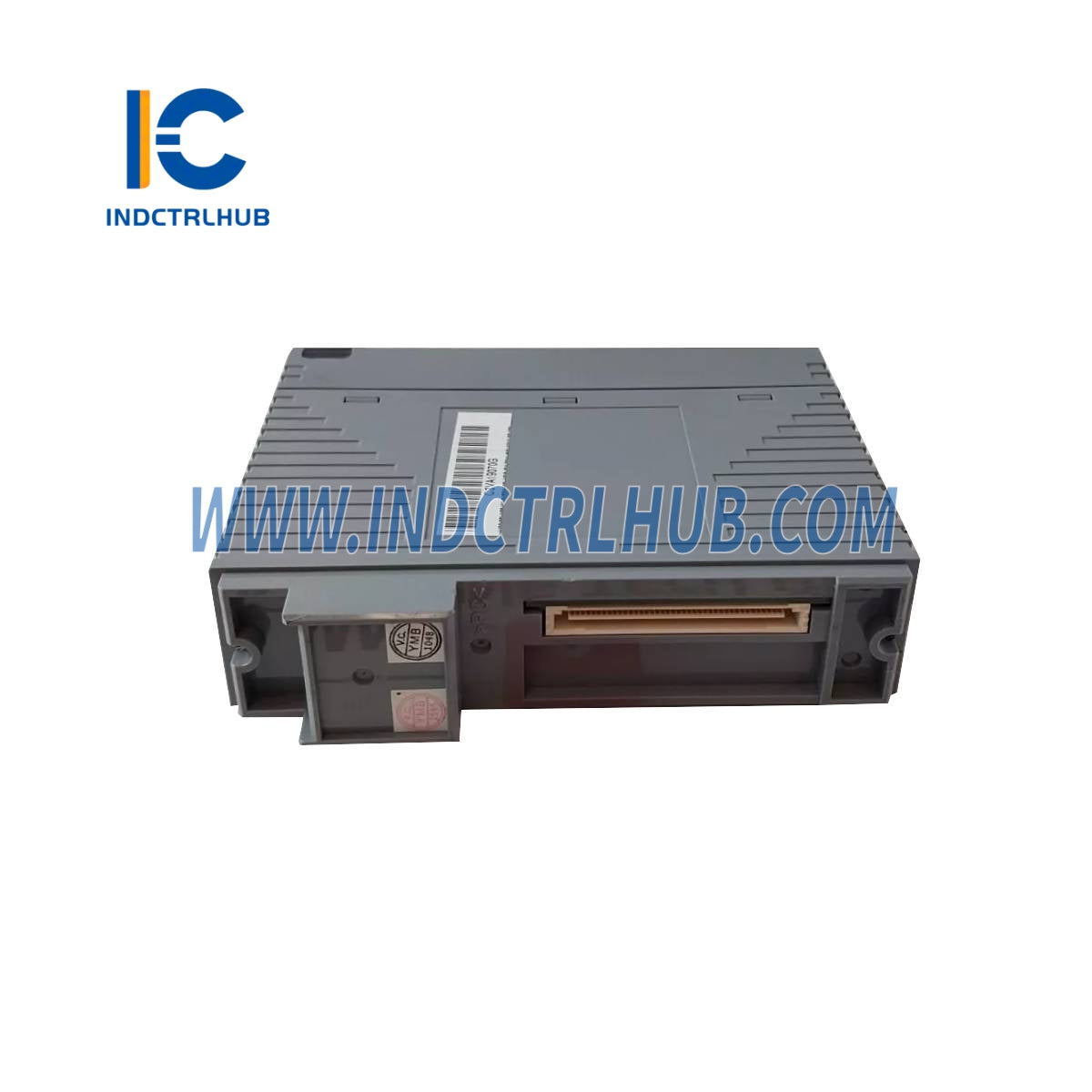

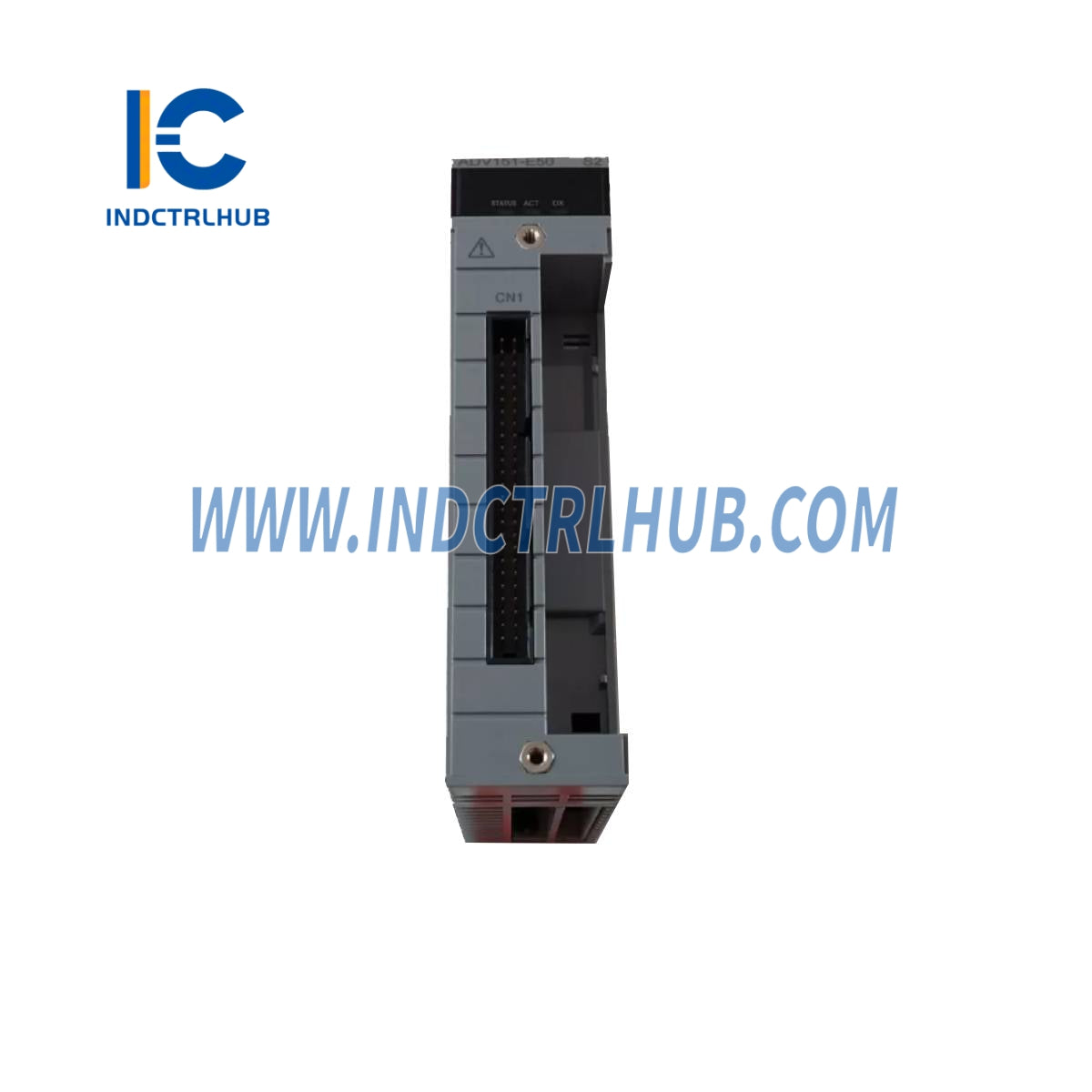

The ADV151-E50/B5S00 là một mô-đun đầu vào kỹ thuật số cách ly 32 kênh được thiết kế để xử lý tín hiệu ON/OFF 24 V DC. Nó có tính năng ghi nhận dữ liệu SOE (Sequence of Events) và đi kèm với Khối Kẹp Áp Suất (ATB5S-00) cho việc đấu dây hiện trường. Phiên bản này không bao gồm màn hình hiển thị trạng thái và không được bảo vệ chống cháy nổ, phù hợp cho các môi trường tiêu chuẩn.
🔹 Thông số kỹ thuật
|
Mục |
Đặc điểm kỹ thuật |
|---|---|
|
Người mẫu |
ADV151 |
|
Kênh đầu vào |
32 |
|
Loại tín hiệu đầu vào |
24 V DC (tương thích sink/source) |
|
Điện áp đầu vào BẬT |
18 đến 26,4 V DC |
|
Điện áp đầu vào TẮT |
5.0 V DC hoặc thấp hơn |
|
Dòng điện đầu vào (điển hình) |
4.1 mA ±20% mỗi kênh |
|
Điện áp đầu vào tối đa cho phép |
30,0 V một chiều |
|
Điện áp chịu đựng |
2 kV AC (đầu vào hệ thống), 500 V AC giữa các điểm chung (mỗi 16 kênh) |
|
Chức năng nhập trạng thái |
Hỗ trợ (phát hiện trạng thái BẬT/TẮT) |
|
Chức năng Nhập nút nhấn |
Không bao gồm (không có hậu tố “-P”) |
|
Chức năng nhập SOE |
Được hỗ trợ |
|
Thời gian phản hồi đầu vào |
8 ms hoặc ít hơn |
|
Thời gian phát hiện tối thiểu ON |
20 ms (đầu vào nút nhấn, nếu có) |
|
Dòng điện tiêu thụ tối đa |
500mA (5V một chiều) |
|
Cân nặng |
Xấp xỉ 0,30 kg |
|
Kết nối bên ngoài |
Khối Kẹp Đầu Dây Áp Suất (ATB5S-00) |
🔹 Phân tích Mã Hậu tố & Tùy chọn
Mã Hậu Tố trong ADV151-E50
|
Mã số |
Nghĩa |
|---|---|
|
VÀ |
Chức năng chụp SOE đã được bật |
|
5 |
Không hiển thị trạng thái, không có bảo vệ chống nổ |
|
0 |
Kiểu cơ bản |
Mã Tùy Chọn trong /B5S00
|
Mã số |
Sự miêu tả |
|---|---|
|
/B5S00 |
Khối Kẹp Đầu Cuối Áp Suất cho Đầu Vào Kỹ Thuật Số [Model: ATB5S-00] |
