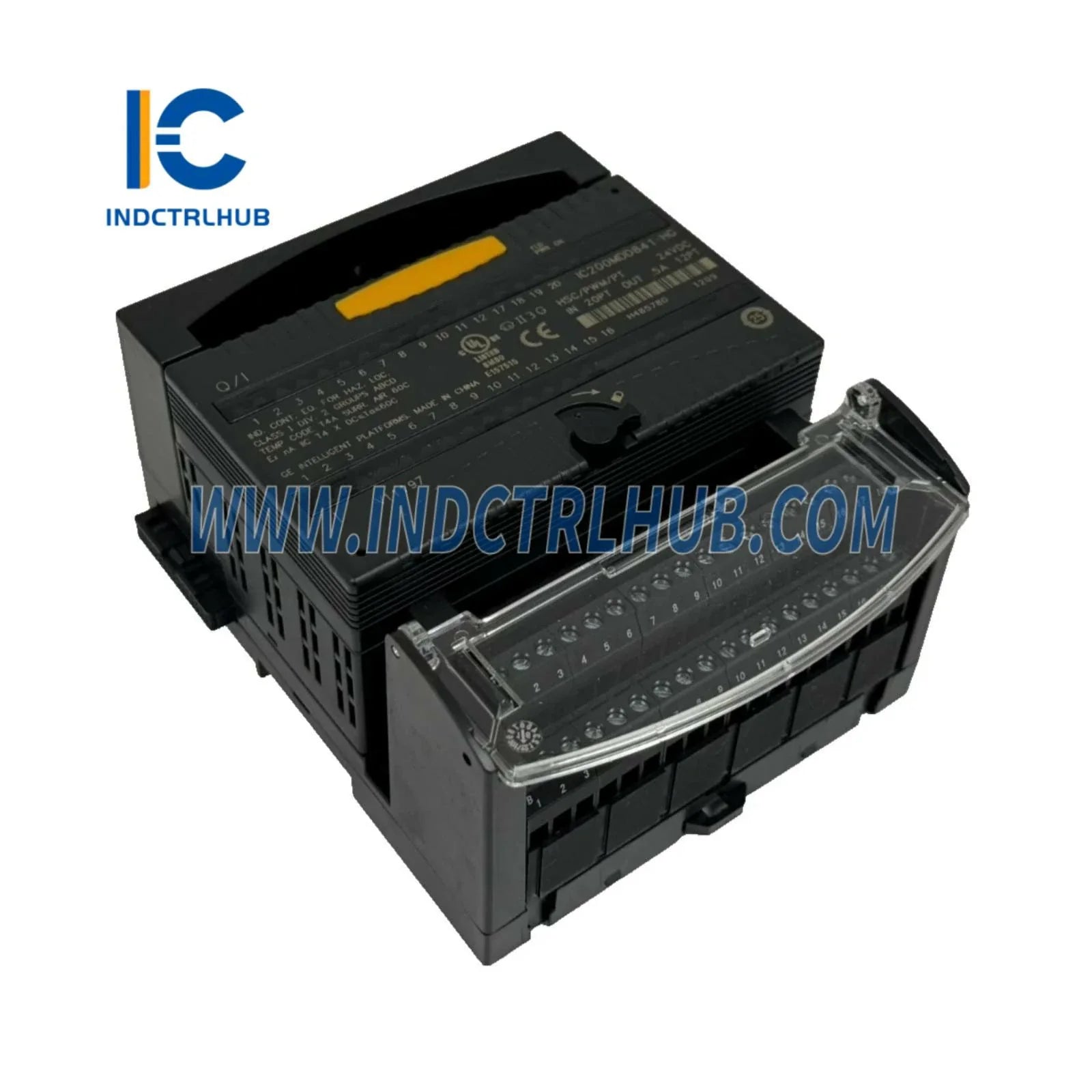

Tổng Quan Mô-đun I/O Hỗn Hợp GE Fanuc IC200MDD841 VersaMax
GE Fanuc IC200MDD841 là mô-đun I/O hỗn hợp rời rạc hiệu suất cao được thiết kế cho nền tảng PLC VersaMax. Mô-đun đa năng này kết hợp 20 kênh đầu vào DC với 12 kênh đầu ra rơ-le trong một thiết bị nhỏ gọn, mang lại sự linh hoạt vượt trội cho các ứng dụng điều khiển công nghiệp cần cả khả năng cảm biến và chuyển mạch.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Số model | IC200MDD841 |
| Dòng sản phẩm | VersaMax |
| Điểm Đầu Vào | 20 Kênh Đầu Vào DC |
| Điểm Đầu Ra | 12 Kênh Đầu Ra Rơ-le |
| Dải điện áp đầu vào | 24 VDC Danh định |
| Loại đầu ra | Tiếp Điểm Rơ-le Form C |
| Công Suất Đầu Ra | 2A @ 30VDC / 250VAC |
| Cách ly | 1500V Đầu Vào đến Logic, 4000V Đầu Ra đến Logic |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Lắp đặt | Tương Thích Thanh DIN |
| Mức tiêu thụ điện năng | 5VDC @ 150mA, 24VDC @ 50mA |
Các tính năng & lợi ích chính
- Chức Năng Kép: Kết hợp cảm biến đầu vào rời rạc và chuyển mạch đầu ra rơ-le trong một mô-đun, giảm không gian lắp đặt và độ phức tạp dây điện
- I/O Mật Độ Cao: Tổng cộng 32 điểm I/O tối đa hóa khả năng điều khiển đồng thời giảm thiểu không gian giá đỡ
- Đầu Ra Rơ-le Bền Bỉ: Tiếp điểm Form C chịu được tải AC và DC lên đến 2A, phù hợp cho solenoid, contactor và đèn báo
- Cách Ly Cấp Công Nghiệp: Cách ly đa cấp bảo vệ mạch logic nhạy cảm khỏi các xung điện áp từ trường
- Khả Năng Thay Nóng: Thay thế mô-đun mà không cần tắt nguồn toàn bộ hệ thống, giảm thiểu thời gian ngừng hoạt động
- Chẩn Đoán LED: Đèn báo trạng thái riêng biệt cho từng điểm I/O giúp đơn giản hóa việc khắc phục sự cố và vận hành thử
Kịch bản ứng dụng
Mô-đun I/O hỗn hợp IC200MDD841 nổi bật trong các môi trường công nghiệp đa dạng:
Tự Động Hóa Sản Xuất: Giám sát công tắc giới hạn, cảm biến khoảng cách và nút nhấn đồng thời điều khiển khởi động động cơ, đèn báo và van khí nén trên dây chuyền lắp ráp và thiết bị đóng gói.
Điều Khiển Quy Trình: Giao tiếp với cảm biến mức, công tắc dòng chảy và bộ truyền áp suất đồng thời điều khiển van điều khiển, bơm và thiết bị báo động trong các nhà máy xử lý hóa chất và xử lý nước.
Quản lý tòa nhà: Tích hợp hệ thống HVAC bằng cách đọc cảm biến phát hiện người và tiếp điểm nhiệt kế trong khi điều khiển bộ truyền động van điều tiết, rơ le quạt và chỉ báo trạng thái.
Xử lý vật liệu: Điều khiển hệ thống băng tải bằng cách giám sát cảm biến quang và khóa an toàn trong khi vận hành bộ chuyển hướng, cổng và đèn cảnh báo tại các trung tâm phân phối.
Giải pháp Tích hợp Hệ thống
Xây dựng hệ thống điều khiển VersaMax toàn diện bằng cách kết hợp IC200MDD841 với các mô-đun bổ sung trong danh mục của chúng tôi. Cung cấp năng lượng cho hệ thống của bạn với GE Fanuc IC200PWR001F VersaMax Power Supply hoặc nguồn công suất cao hơn IC200PWR002A Expanded Power Supply cho các cấu hình lớn hơn.
Để tăng dung lượng I/O rời, hãy xem xét GE IC200MDL650 32-Point Discrete Input Module để mở rộng khả năng cảm biến của bạn. Khi chỉ cần đầu ra rơ le, GE UR8RH Digital I/O Module cung cấp tám đầu ra rơ le Form-C cho các ứng dụng rơ le đa năng.
Tích hợp kết nối mạng với IC200PNS002 PROFINET Network Scanner hoặc IC200DTX200 Serial Communications Module để hỗ trợ giao thức cũ. Giải pháp micro PLC hoàn chỉnh có sẵn với IC200UDD104 VersaMax Micro PLC cho các ứng dụng độc lập.
Đối với các ứng dụng yêu cầu cả I/O rời rạc và analog, hãy khám phá các mô-đun bổ sung như Mô-đun Đầu vào Rời rạc Emerson VE4001S2T2B5 hoặc Mô-đun Đầu vào Rời rạc Schneider 140DDI36400 để tích hợp hệ thống đa nhà cung cấp.
Câu hỏi thường gặp
Q: Các đầu vào và đầu ra của IC200MDD841 có thể sử dụng độc lập không?
A: Có, tất cả 20 đầu vào DC và 12 đầu ra rơ le hoạt động độc lập và có thể được cấu hình riêng biệt qua phần mềm lập trình PLC của bạn.
Q: Tần số chuyển mạch tối đa cho đầu ra rơ le là bao nhiêu?
A: Rơ le cơ học được đánh giá cho khoảng 100.000 lần hoạt động ở tải đầy đủ. Đối với ứng dụng chuyển mạch tần số cao, hãy xem xét các mô-đun đầu ra bán dẫn.
Q: Mô-đun này có tương thích với các nền tảng PLC GE khác không?
A: IC200MDD841 được thiết kế đặc biệt cho nền tảng VersaMax. Đối với hệ thống Series 90-30, cần các mô-đun I/O khác.
Q: Mô-đun có cần nguồn điện ngoài cho đầu ra rơ le không?
A: Có, đầu ra rơ le yêu cầu nguồn điện hiện trường phù hợp với tải của bạn (tối đa 250VAC hoặc 30VDC). Mạch logic của mô-đun hoạt động trên 5VDC từ backplane.
Q: Cỡ dây nào được khuyến nghị cho kết nối hiện trường?
A: Khối đầu cuối chấp nhận dây 14-22 AWG. Sử dụng cỡ dây phù hợp dựa trên yêu cầu dòng điện và quy chuẩn điện địa phương.
Đảm bảo chất lượng & Bảo hành
Mỗi mô-đun IC200MDD841 đều trải qua kiểm tra nghiêm ngặt tại nhà máy để đảm bảo tuân thủ tiêu chuẩn chất lượng của GE. Tất cả các thiết bị đều được bảo hành 12 tháng toàn diện, bao gồm lỗi vật liệu và gia công. Đội ngũ hỗ trợ kỹ thuật của chúng tôi cung cấp trợ giúp chuyên môn cho việc lắp đặt, cấu hình và khắc phục sự cố trong suốt vòng đời sản phẩm.
Chúng tôi duy trì kho hàng phong phú các linh kiện tự động hóa chính hãng GE Fanuc, đảm bảo giao hàng nhanh chóng và chất lượng sản phẩm chính xác. Mỗi mô-đun đi kèm với tài liệu đầy đủ bao gồm sơ đồ đấu dây, thông số kỹ thuật và hướng dẫn lập trình.
