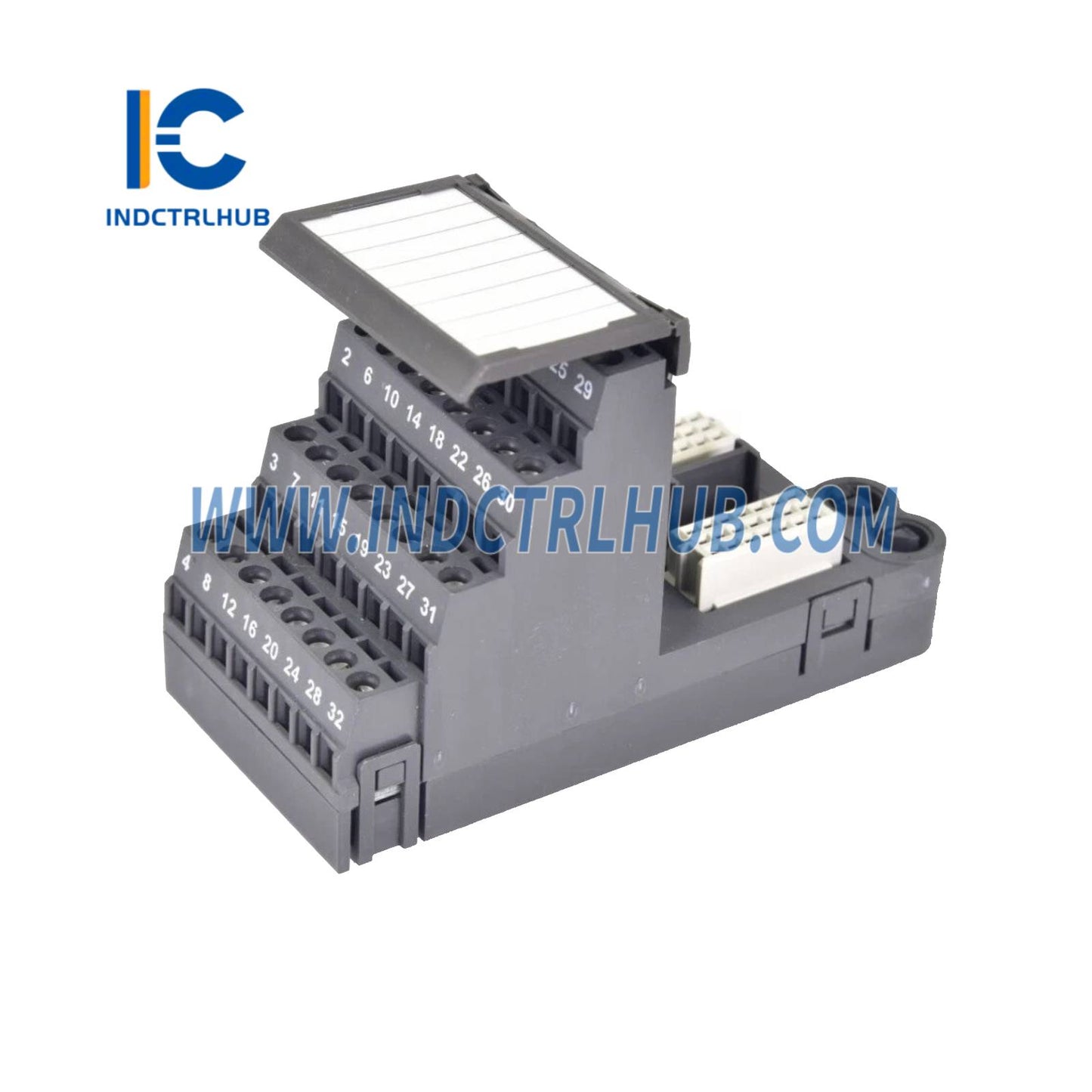

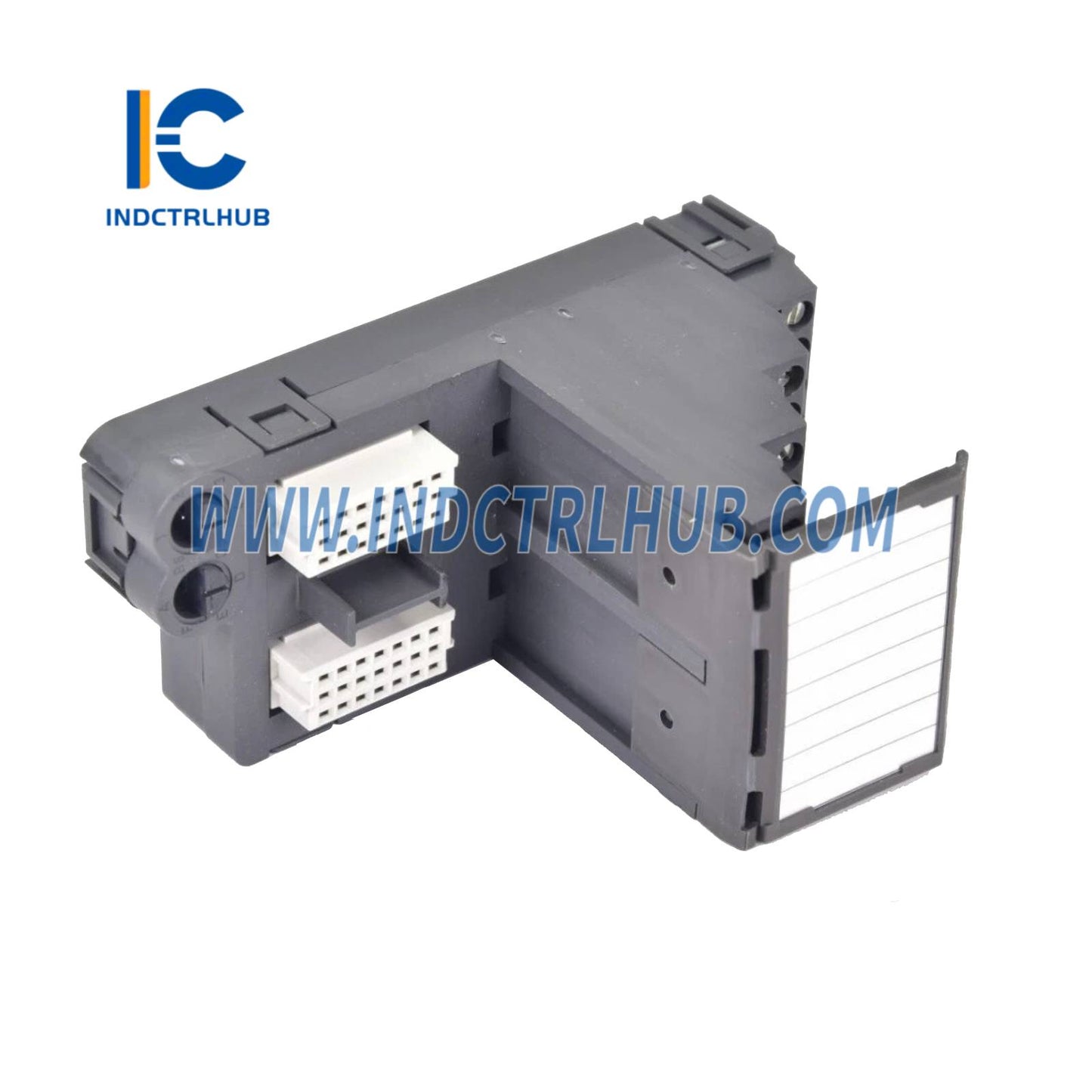

Khối đầu cuối khối lượng Emerson KJ4001X1-CK1 40 chân

Khối đầu cuối khối lượng Emerson KJ4001X1-CK1 40 chân - Giải pháp đi dây hiện trường mật độ cao cho DeltaV

Khối đầu cuối khối lượng 40 chân Emerson KJ4001X1-CK1 cung cấp giải pháp kết thúc đi dây hiện trường mật độ cao hiệu quả cho các thẻ I/O hệ thống điều khiển phân tán DeltaV. Giải pháp đầu cuối khối lượng này loại bỏ các kết nối dây từng sợi riêng lẻ, giảm đáng kể thời gian lắp đặt và giảm thiểu lỗi đi dây trong các cơ sở dầu khí, hóa chất, dược phẩm và phát điện yêu cầu kết nối I/O đáng tin cậy với số lượng kênh cao.

Thông số kỹ thuật cốt lõi

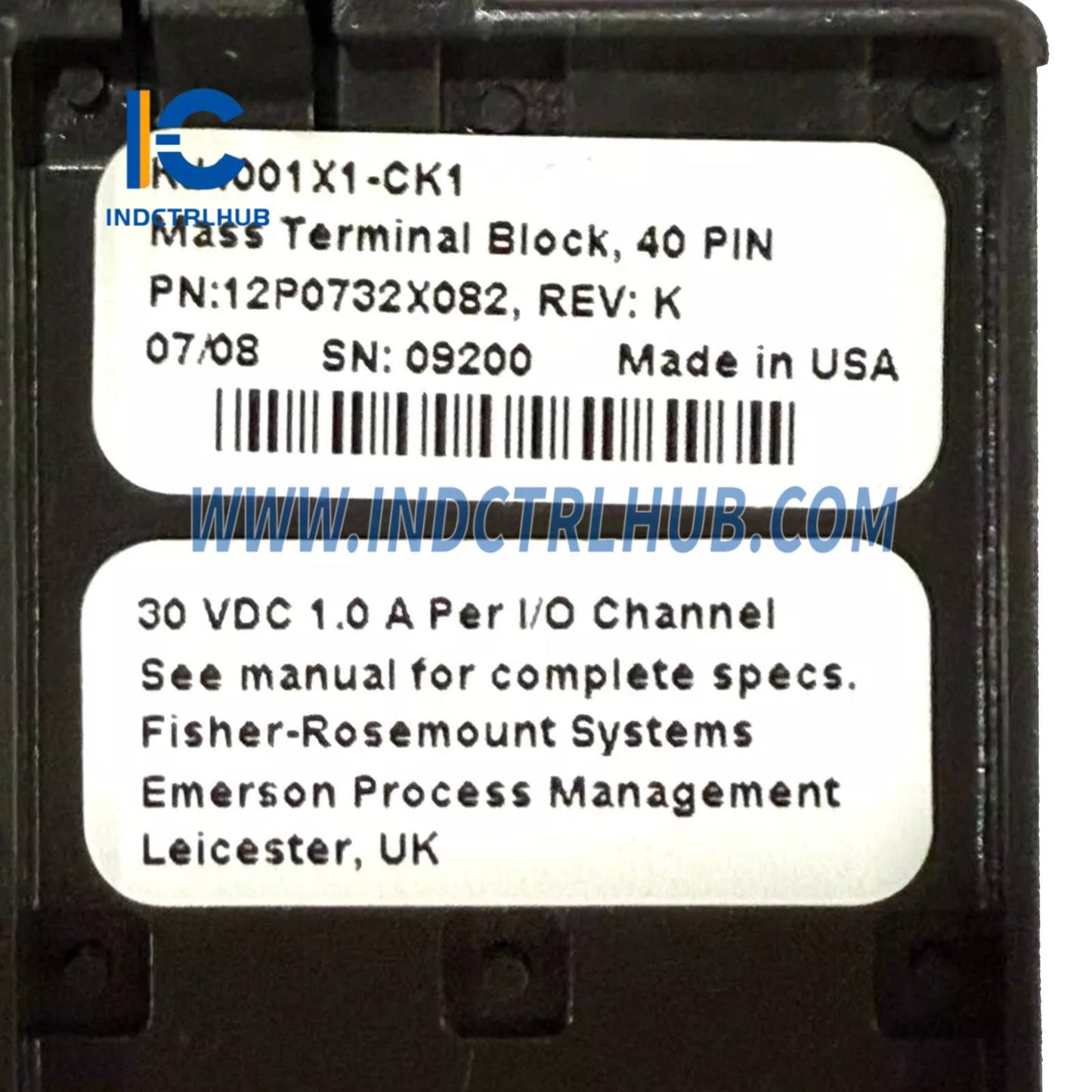

• Mã sản phẩm: KJ4001X1-CK1
• Cấu hình chân: Đầu nối đầu cuối khối lượng 40 chân
• Công suất định mức: 30VDC @ 1A tối đa mỗi kênh
• Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến 158°F)
• Chấp nhận dây: Đầu cáp vít cho dây hiện trường 22-14 AWG
• Bảo vệ Môi trường: Lớp phủ conformal ISA-S71.04-1985 Lớp G3
• Lắp đặt: Không hỗ trợ thay nóng - yêu cầu tắt nguồn hệ thống để lắp đặt/gỡ bỏ
• Tương thích hệ thống: Thẻ I/O DeltaV M-series với đầu cuối khối lượng 40 chân giao tiếp

Chứng nhận Khu vực Nguy hiểm Toàn cầu

Được chứng nhận để triển khai trong môi trường công nghiệp phân loại trên toàn thế giới:

• FM/CSA Bắc Mỹ: Lớp I, Phân vùng 2, Nhóm A-D, T4; Ứng dụng Lớp I, Zone 2
• ATEX Châu Âu: Được chứng nhận Zone 2 cho các lắp đặt trong môi trường có khí nổ
• IECEx Quốc Tế: Tuân thủ các tiêu chuẩn khu vực nguy hiểm toàn cầu theo Tài liệu 12P2046
• Chứng nhận hàng hải: Được DNV và ABS phê duyệt cho các giàn khoan ngoài khơi và các công trình hàng hải

Ứng dụng đi dây hiện trường công nghiệp

Hệ thống I/O rời mật độ cao: Kết thúc lên đến 40 tín hiệu đầu vào hoặc đầu ra rời từ các thiết bị hiện trường như công tắc giới hạn, nút nhấn, van điện từ và đèn báo. Thiết kế đầu cuối khối lượng giảm thời gian đi dây tủ xuống 60-70% so với kết nối dải đầu cuối riêng lẻ, điều này rất quan trọng cho các dự án quy mô lớn với hàng trăm hoặc hàng nghìn điểm I/O.

Điều phối tín hiệu analog: Giao tiếp các thẻ đầu vào analog đa kênh với các bộ truyền tín hiệu hiện trường cho đo áp suất, nhiệt độ, lưu lượng và mức. Cấu hình 40 chân hỗ trợ thẻ đầu vào analog 16 kênh với từng cặp tín hiệu riêng biệt cùng với đường trả chung, duy trì tính toàn vẹn tín hiệu thông qua việc kết thúc lớp chắn đúng cách và cách ly đất.

Lắp đặt phòng điều khiển nhà máy lọc dầu: Tổ chức các đầu cuối hiện trường trong tủ điều phối phục vụ các đơn vị chưng cất thô, cracking xúc tác và alkyl hóa. Các khối đầu cuối khối lượng cho phép nhóm tín hiệu theo khu vực quy trình hoặc loại thiết bị một cách hợp lý, đơn giản hóa việc khắc phục sự cố và giảm lỗi vận hành trong quá trình khởi động và bảo trì nhà máy.

Sản xuất hóa chất theo mẻ: Hỗ trợ cấu hình I/O linh hoạt cho các nhà máy sản xuất theo mẻ đa sản phẩm, nơi các công thức khác nhau yêu cầu số lượng tín hiệu khác nhau. Đầu cuối khối lượng 40 chân cho phép mở rộng trong tương lai bằng cách cung cấp các điểm đầu cuối dự phòng mà không cần thêm khối đầu cuối hoặc sửa đổi tủ.

Lắp đặt nền tảng ngoài khơi: Giảm thiểu yêu cầu không gian tủ trên các nền tảng dầu khí ngoài khơi nơi diện tích phòng thiết bị rất hạn chế. Thiết kế đầu cuối khối lượng nhỏ gọn giảm diện tích tủ xuống 40-50% so với lắp đặt dải đầu cuối truyền thống, trong khi kết cấu chắc chắn chịu được môi trường biển với khả năng chống sốc 10g và chịu rung lên đến 0.7g (13.2-150 Hz).

Ưu điểm của đấu nối hàng loạt

Lợi ích quan trọng cho việc lắp đặt và bảo trì I/O DeltaV hiệu quả:

• Giảm thời gian lắp đặt: Đầu nối 40 chân đơn thay thế hơn 40 điểm chấm dứt dây riêng lẻ, giảm 60-70% công lao động lắp đặt
• Giảm lỗi đi dây: Cáp ruy băng đi dây sẵn hoặc bố trí đầu cuối có tổ chức giảm lỗi đấu dây chéo và đảo cực
• Đơn giản hóa khắc phục sự cố: Phân bổ chân hợp lý và ghi nhãn rõ ràng giúp nhanh chóng xác định lỗi trong quá trình vận hành và bảo trì
• Cải thiện quản lý cáp: Chấm dứt khối lượng tập trung dây trường trong diện tích nhỏ gọn, cải thiện tổ chức tủ và lưu thông không khí
• Tăng độ tin cậy: Đầu nối lắp ráp tại nhà máy loại bỏ hàn và ép dây tại hiện trường, giảm lỗi kết nối

Yêu cầu Lắp đặt & Thực hành Tốt nhất

Hướng dẫn quan trọng để đấu dây trường đáng tin cậy:

Yêu cầu tắt nguồn: KJ4001X1-CK1 KHÔNG hỗ trợ thay nóng. Phải tắt nguồn hệ thống trước khi lắp hoặc tháo khối đầu cuối. Cố gắng lắp hoặc tháo nóng có thể làm hỏng thẻ I/O, làm hỏng bộ nhớ hệ thống hoặc tạo nguy cơ điện trong khu vực phân loại.

Kích thước & Chấm dứt dây: Sử dụng dây đồng bện 22-14 AWG với đầu cos hoặc ống bọc dây phù hợp cho kết nối đầu cuối vít lồng. Bóc cách điện dây 7-9mm để đảm bảo tiếp xúc dây dẫn đầy đủ mà không để lộ dây trần bên ngoài vỏ đầu cuối. Xiết vít đầu cuối theo thông số nhà sản xuất (thường 0.5-0.6 Nm) để tránh kết nối lỏng.

Chấm dứt chắn: Đối với tín hiệu analog, chấm dứt chắn cáp tại khối đầu cuối bằng kẹp chắn chuyên dụng hoặc thanh nối đất. Kết nối chắn với đất tủ tại một đầu duy nhất (thường là tại tủ marshalling) để tránh vòng đất. Không bao giờ để chắn tiếp xúc với dây dẫn tín hiệu hoặc tạo ngắn mạch giữa các kênh.

Đi dây & Phân tách: Duy trì khoảng cách tối thiểu 150mm (6 inch) giữa cáp tín hiệu analog mức thấp và dây điện AC công suất cao, cáp VFD hoặc các nguồn nhiễu khác. Sử dụng máng cáp hoặc ống riêng biệt cho dây analog, rời rạc và dây điện để giảm thiểu nhiễu điện từ.

Ghi nhãn & Tài liệu: Ghi nhãn mỗi dây trường ở cả hai đầu với số thẻ duy nhất phù hợp với sơ đồ vòng lặp và P&ID. Duy trì tài liệu hoàn công thể hiện các phân bổ đầu cuối thực tế, màu dây và kết nối chắn để thuận tiện cho việc khắc phục sự cố và sửa đổi sau này.

Thông số môi trường

Các thẻ I/O DeltaV tương thích

Khối đầu cuối khối lượng 40 chân KJ4001X1-CK1 giao tiếp với các thẻ I/O dòng M DeltaV khác nhau:

• Thẻ đầu vào rời rạc: Thẻ DI 32 kênh và 40 kênh dùng cho giám sát công tắc, rơ le và tiếp điểm
• Thẻ đầu ra rời rạc: Thẻ DO 32 kênh và 40 kênh dùng cho điều khiển van điện từ và chỉ báo
• Thẻ đầu vào tương tự: Thẻ AI 16 kênh dùng cho tín hiệu 4-20mA, HART, nhiệt điện trở và RTD
• Thẻ đầu ra tương tự: Thẻ AO 16 kênh dùng cho điều khiển vị trí van và VFD

Tại sao chọn Industrial Control Hub?

Nguồn chuyên biệt của bạn cho các linh kiện tự động hóa Emerson DeltaV chính hãng:

• ✓ Sản phẩm OEM chính hãng 100% với khả năng truy xuất nguồn gốc và bảo hành đầy đủ từ nhà sản xuất
• ✓ Hỗ trợ kỹ thuật DCS chuyên gia từ các kỹ sư tự động hóa được chứng nhận
• ✓ Kho hàng phong phú các khối đầu cuối DeltaV sản xuất hiện tại và cũ
• ✓ Vận chuyển toàn cầu nhanh chóng đến thị trường Mỹ, Anh, EU và Châu Á - Thái Bình Dương
• ✓ Giá cả cạnh tranh với chiết khấu số lượng cho các dự án
• ✓ Tài liệu đầy đủ, sơ đồ đấu dây và hỗ trợ lắp đặt

Khối đầu cuối DeltaV bổ sung

Thông tin đặt hàng & Lập kế hoạch hệ thống

• KJ4001X1-CK1: Khối đầu cuối 40 chân (sản phẩm này)
• Thẻ I/O tương thích: Xác nhận mẫu thẻ I/O hỗ trợ giao diện đầu cuối 40 chân trước khi đặt hàng
• Chiến lược phụ tùng thay thế: Duy trì khối đầu cọc dự phòng cho các ứng dụng quan trọng để giảm thiểu thời gian ngừng hoạt động khi khắc phục sự cố
• Dây cáp lắp ráp: Cáp ruy băng có dây sẵn được cung cấp riêng để lắp đặt nhanh tại hiện trường

Tài liệu Kỹ thuật & Hỗ trợ

Hướng dẫn lắp đặt đầy đủ bao gồm Tài liệu 12P2046 (Hướng dẫn lắp đặt Khu vực 2) và hướng dẫn "Lắp đặt Phần cứng DeltaV S-Series và CHARMs" có sẵn theo yêu cầu. Đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp dịch vụ xem xét sơ đồ dây, lập kế hoạch phân bổ đầu cọc và hỗ trợ khắc phục sự cố cho các lắp đặt tủ điều khiển DeltaV phức tạp.

Bảo trì & Tuổi thọ dịch vụ

• Không có bộ phận người dùng có thể bảo trì: Khối đầu cọc được lắp ráp tại nhà máy không cần bảo trì tại hiện trường ngoài việc kiểm tra độ chặt đầu cọc định kỳ
• Không cần hiệu chuẩn: Thiết bị đầu cuối thụ động không yêu cầu hiệu chuẩn hoặc điều chỉnh
• Không tháo rời: Việc tháo rời khối đầu cọc sẽ làm mất hiệu lực bảo hành và có thể làm giảm độ bền kết nối
• Kiểm tra định kỳ: Kiểm tra độ chặt của đầu cọc vít hàng năm hoặc sau các sự kiện rung động đáng kể để tránh kết nối lỏng lẻo
• Tiêu chí thay thế: Thay thế nếu phát hiện hư hỏng vật lý, vỏ bị nứt hoặc đầu cọc bị ăn mòn
