Product Description
Chi tiết sản phẩm

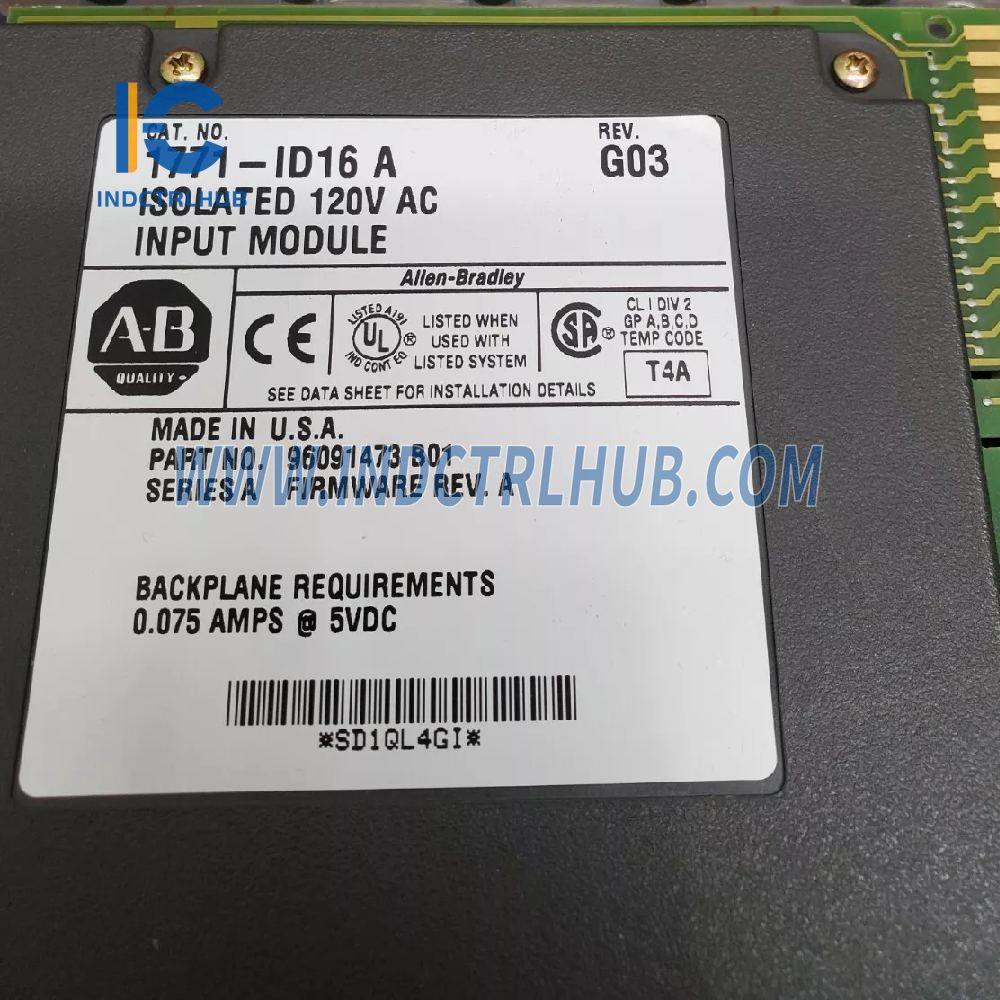

Nhà sản xuất: Allen-Bradley
Mã mô hình/số bộ phận: PLC5 1771-ID16
Mô tả: Mô-đun đầu vào AC/DC cách ly
Thông số kỹ thuật
| Cánh đồng | Thông tin |
|---|---|
| Đầu vào cho mỗi mô-đun | 16 |
| Vị trí mô-đun | 1771-A1B đến -A4B hoặc khung I/O sau này, khung 1771-AM1, -AM2 |
| Phạm vi điện áp đầu vào | 74-138V AC, 47-63Hz; 105-138V DC |
| Điện áp đầu vào danh định | 120V AC/DC |
| Dòng điện đầu vào danh định | 120V AC: 12.4mA @ 50Hz, 14.9mA @ 60Hz; 120V DC: 2.5mA |
| Điện áp trạng thái Bật (Tối thiểu) | 74V AC; 105V DC |
| Dòng điện trạng thái Bật (Tối thiểu) | 6.0mA @ 74V AC, 47-63Hz; 2.0mA @ 105V DC |
| Điện áp trạng thái tắt (Tối đa) | 45V xoay chiều; 66V một chiều |
| Dòng điện trạng thái tắt (Tối thiểu) | 4mA @ 45V AC, 47-63Hz; 0.8mA @ 63V DC |
| Độ trễ tín hiệu đầu vào | 1,0ms cho AC; 1,0ms cho DC, Có thể chọn: 9ms hoặc 18,0ms cho AC; 9ms cho DC |
| Trở kháng đầu vào (Tối thiểu) | AC: 9.3K ohms @ 47Hz; 6.9K ohms @ 63Hz, DC: 75K ohms tắt; 48K ohms bật |
| Tản điện | 7,0 Watts (tối đa), 0,3 Watts (tối thiểu) |
| Tản nhiệt | 23.8 BTU/hr (tối đa), 1.0 BTU/hr (tối thiểu) |
| Dòng điện Backplane | Tối đa 75mA |
| Điện áp cách ly | Đáp ứng hoặc vượt tiêu chuẩn UL 508 và tiêu chuẩn CSA C22.2 số 142 |
| Chiều dài cáp tối đa | 1000ft (304,8m) |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Kích thước dây | Dây bện tối đa 14 gauge (2mm), cách điện tối đa 3/64 inch (1.2mm) |
| Loại | Khóa, Cánh Tay Điện Trường |
| Mô-men xoắn vít tay cầm đi dây | 7-9 inch-pound |
| Chứng nhận đại lý | Được chứng nhận CSA, CSA Lớp I, Phân khu 2, Nhóm A, B, C, D được chứng nhận |
| Danh sách UL | Được UL niêm yết |
| Dấu CE | Được đánh dấu CE cho tất cả các chỉ thị áp dụng |
| Hướng Dẫn Cài Đặt | 1771-2.189 |
