Product Description
Tổng quan sản phẩm

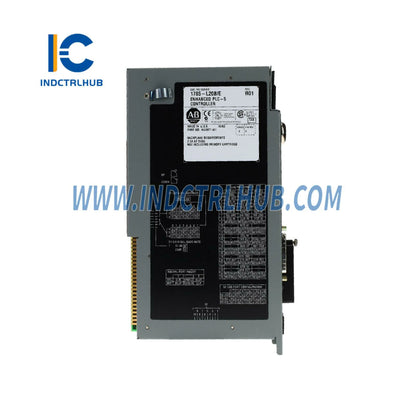

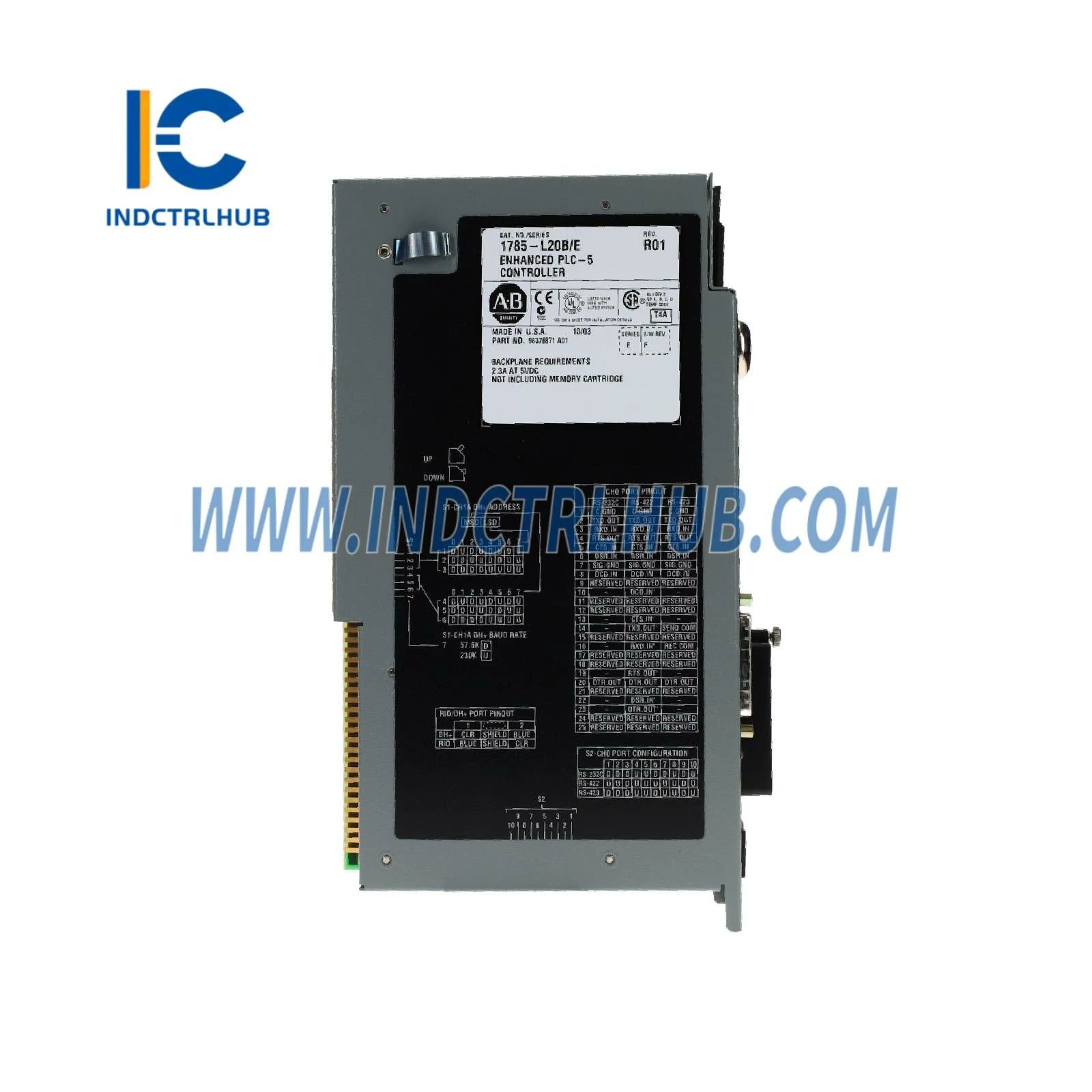

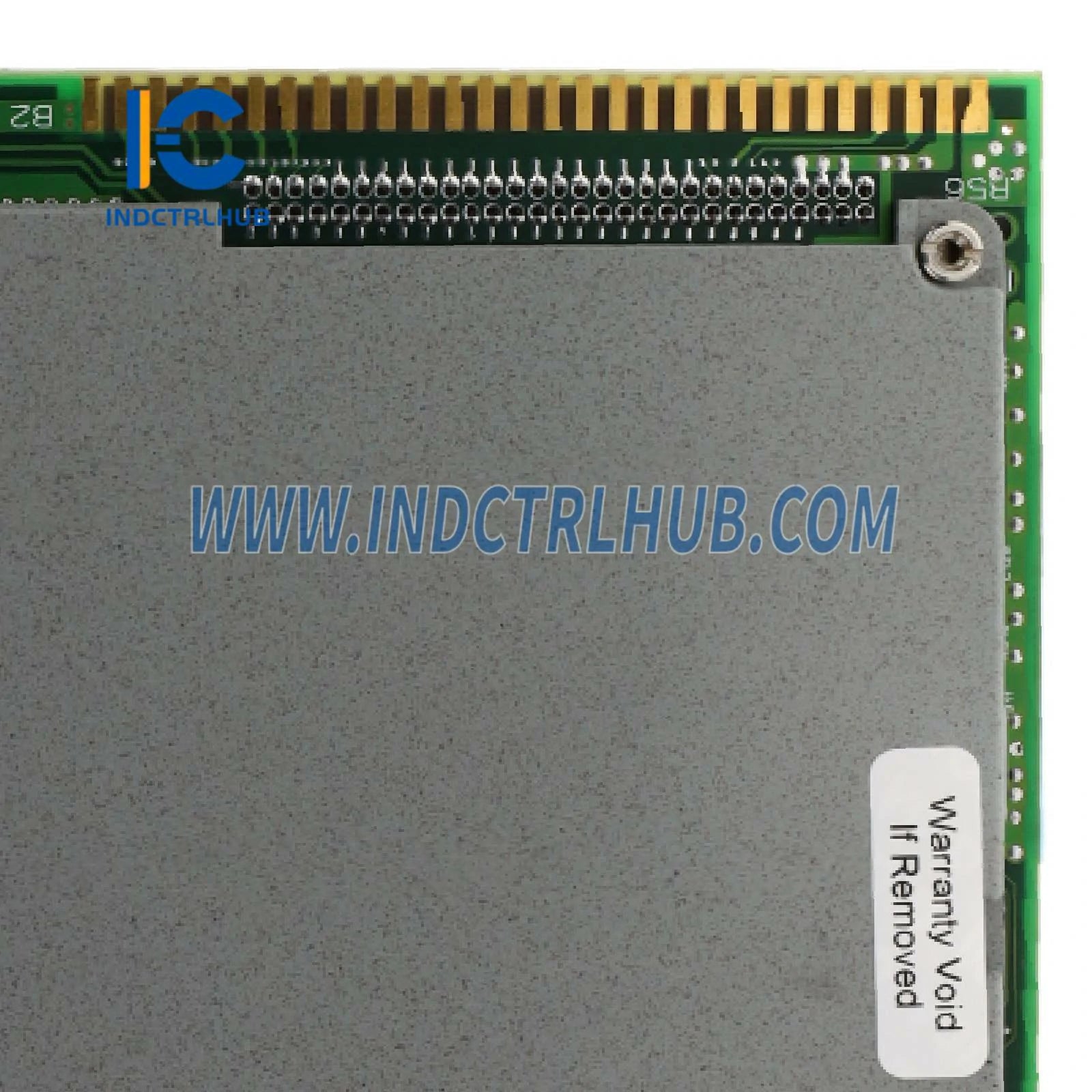

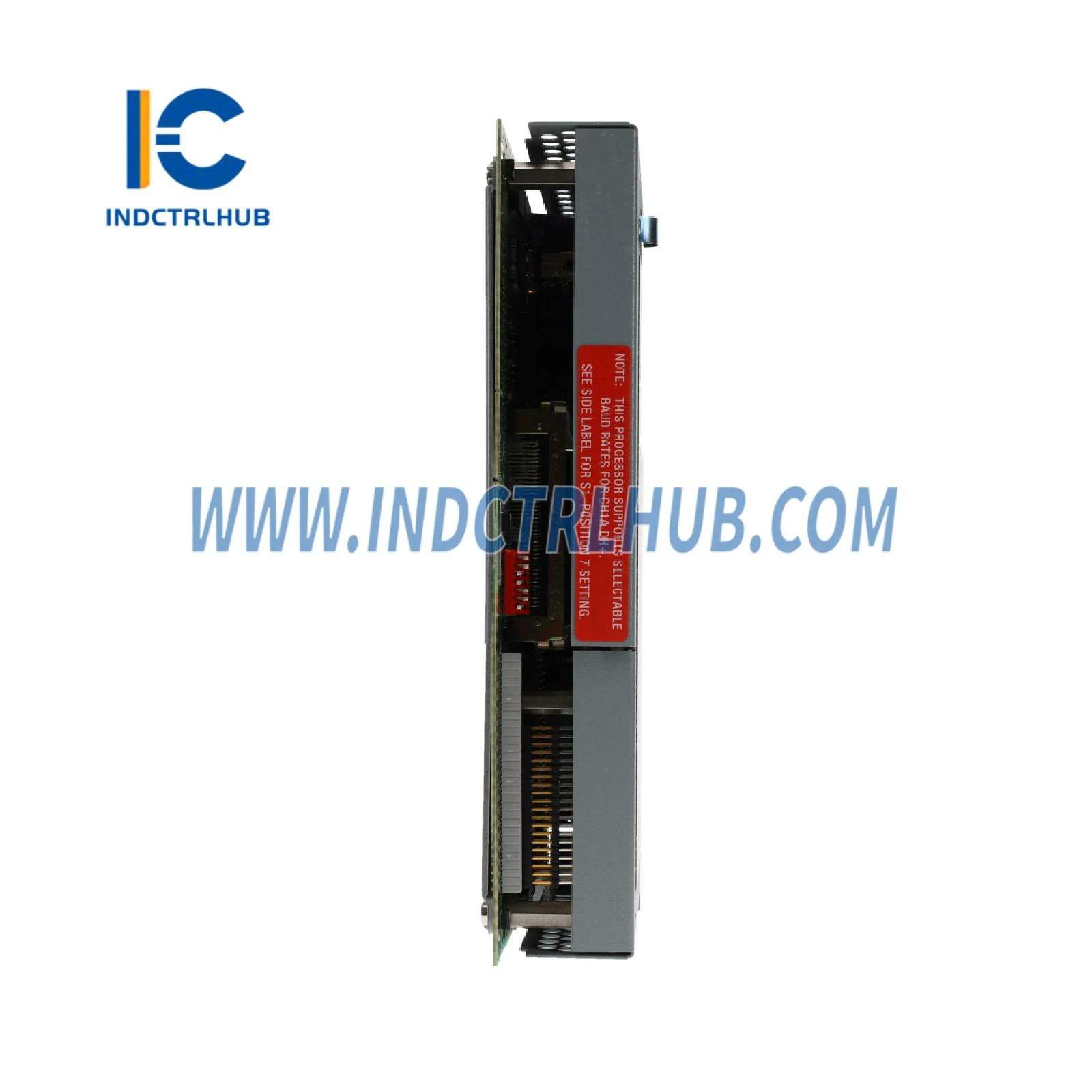

Allen-Bradley 1785-L20B là một Bộ điều khiển Logic lập trình PLC-5/20 được thiết kế cho các ứng dụng tự động hóa công nghiệp yêu cầu khả năng điều khiển và giao tiếp mạnh mẽ. Được sản xuất bởi Allen-Bradley, một thương hiệu thuộc Rockwell Automation nổi tiếng với các giải pháp điều khiển công nghiệp, mô-đun này thuộc dòng PLC-5 truyền thống. Nó có bộ nhớ SRAM người dùng 16K từ và hỗ trợ lên đến 512 điểm I/O (bất kỳ sự kết hợp nào) hoặc 512 đầu vào và 512 đầu ra ở chế độ bổ sung, làm cho nó phù hợp với các nhiệm vụ điều khiển quy mô trung bình trong các ngành như sản xuất, điều khiển quy trình và xử lý vật liệu. 1785-L20B bao gồm nhiều cổng giao tiếp tích hợp—Data Highway Plus (DH+), một cổng DH+/Remote I/O có thể cấu hình, và một cổng nối tiếp—cho phép mạng ngang hàng, quản lý Remote I/O và tương tác với trạm lập trình. Là một sản phẩm đã ngừng sản xuất, nó vẫn rất quan trọng để duy trì các hệ thống PLC-5 hiện có, với tùy chọn sao lưu bộ nhớ EEPROM.
Thông tin kỹ thuật
| Mục | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | Allen-Bradley (Rockwell Automation) |
| Loạt | PLC-5 |
| Số hiệu mẫu/bộ phận | 1785-L20B |
| Sự miêu tả | Bộ điều khiển logic lập trình PLC-5/20 |
| Bộ nhớ người dùng | 16K từ SRAM |
| Tổng dung lượng I/O | 512 (bất kỳ hỗn hợp nào) hoặc 512 vào + 512 ra (bù trừ) |
| Cổng giao tiếp | 1 DH+ (cố định), 1 DH+/Remote I/O (cấu hình được), 1 serial (RS-232/423/422A) |

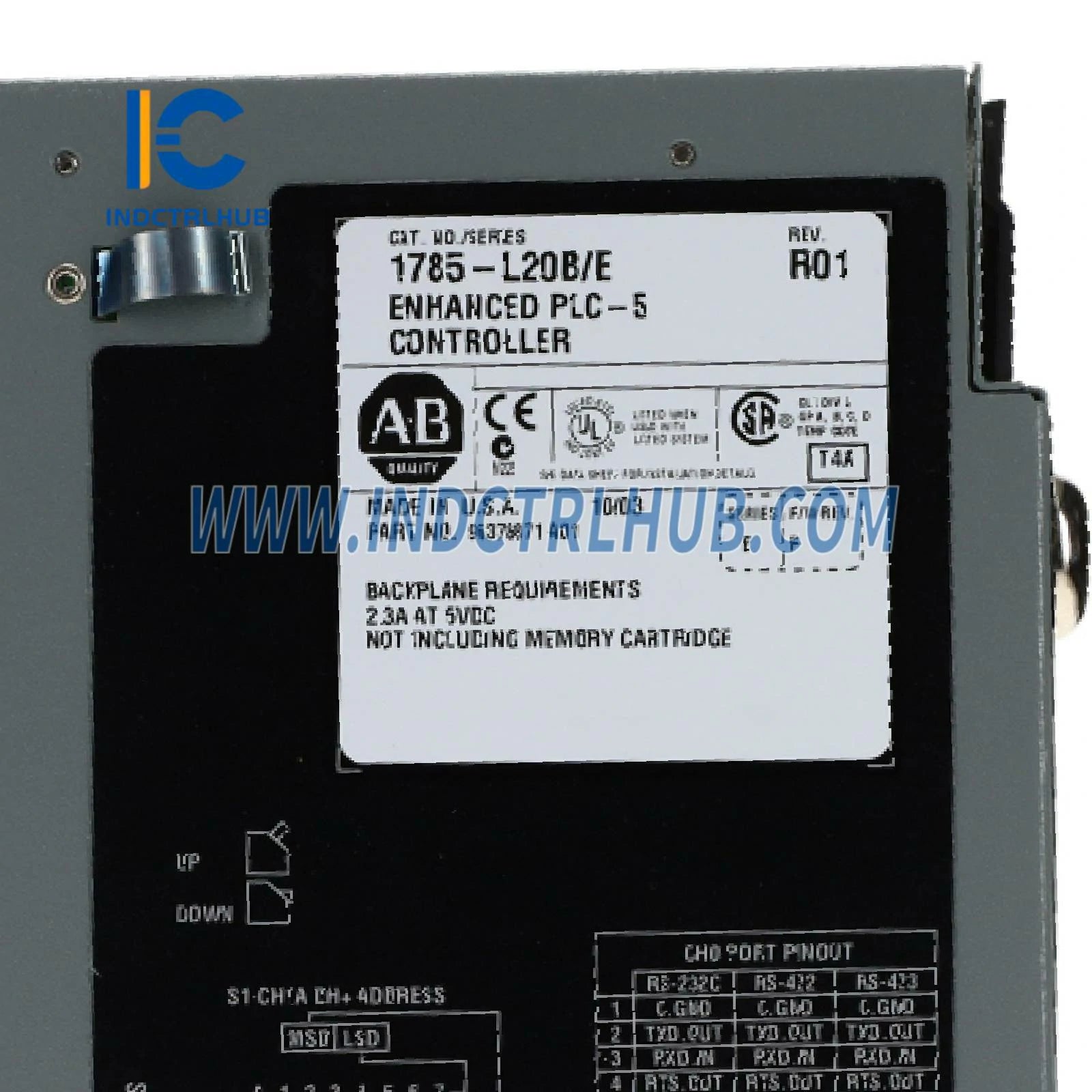

| Dòng điện Backplane | 2,3 A ở 5 VDC |
| Sao lưu bộ nhớ | Pin lithium (1770-XYC); EEPROM tùy chọn (ví dụ, 1785-ME16) |
| Khung I/O | 13 tổng cộng (tối đa 12 từ xa, địa chỉ giá đỡ 0-3) |
| Nhiệt độ hoạt động | 0 °C đến +60 °C (32 °F đến +140 °F) |
| Kích thước | 279 mm C x 51 mm R x 178 mm S (11.0 in x 2.0 in x 7.0 in) |
| Cân nặng | 1 kg (2,2 pound) |
