Chi tiết sản phẩm
-
Nhà sản xuất: Allen-Bradley
-
Mẫu/Số bộ phận: 1769-L18ERM-BB1B
-
Loại Mô Hình: Bộ điều khiển CompactLogix L18 512KB với Chuyển động
Sự miêu tả

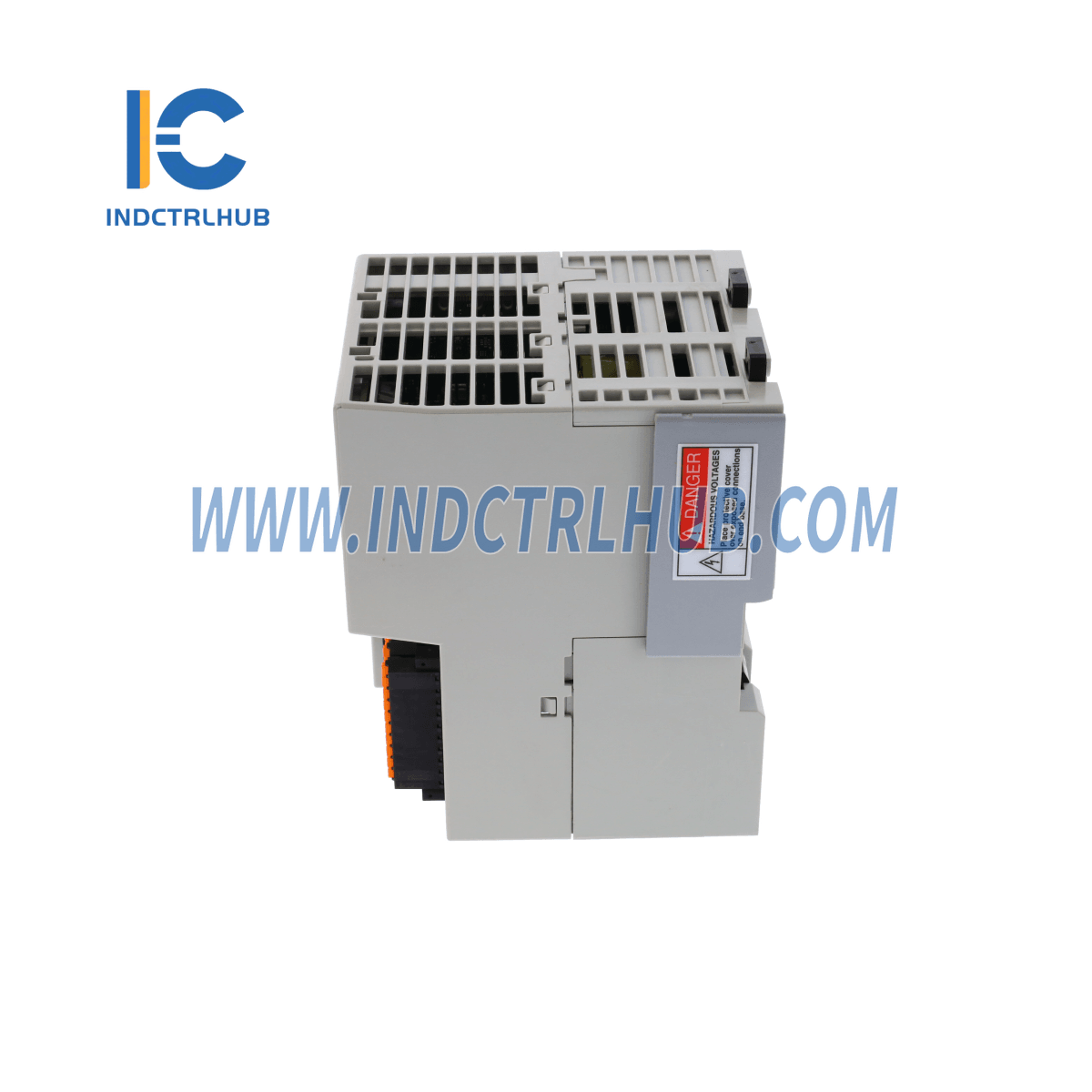

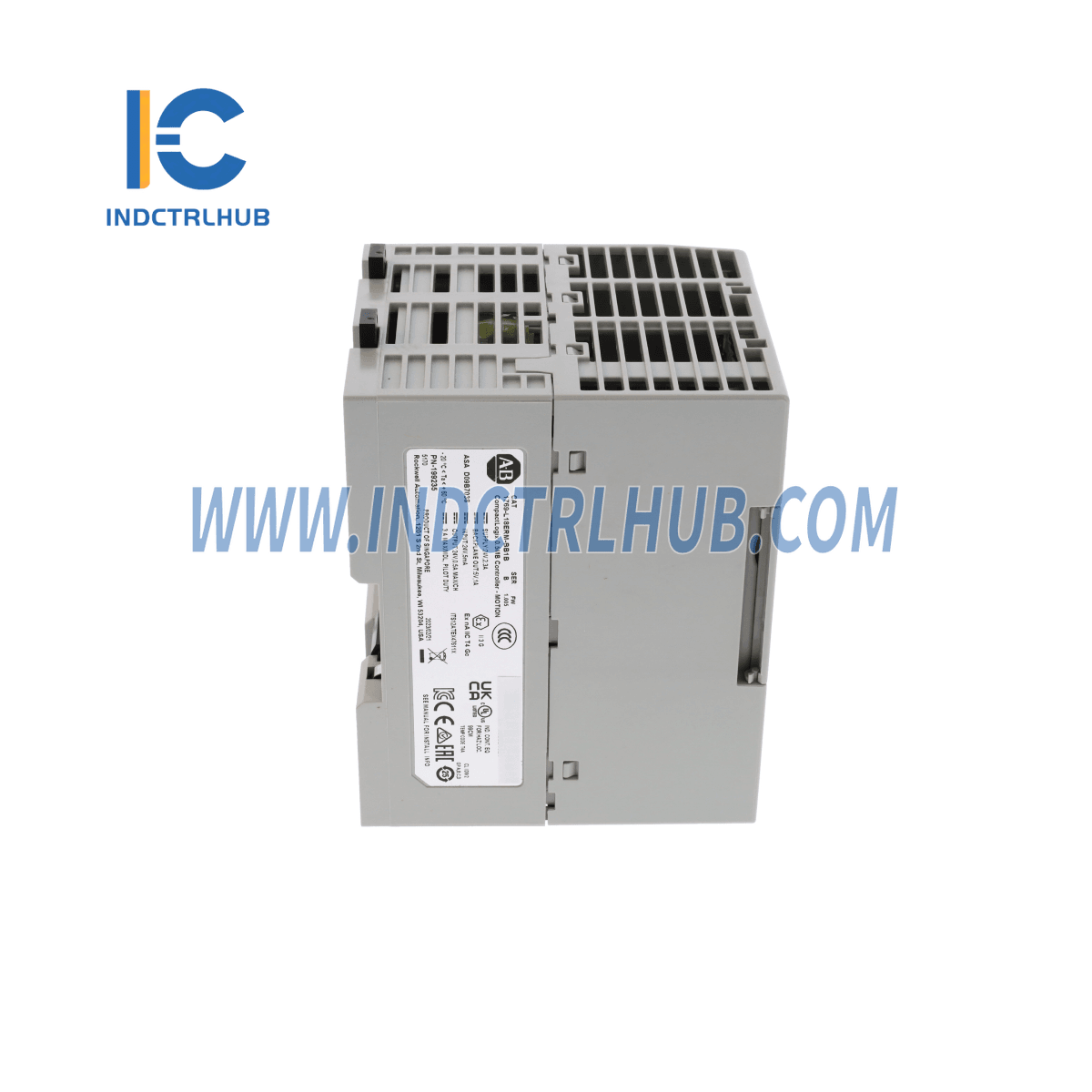

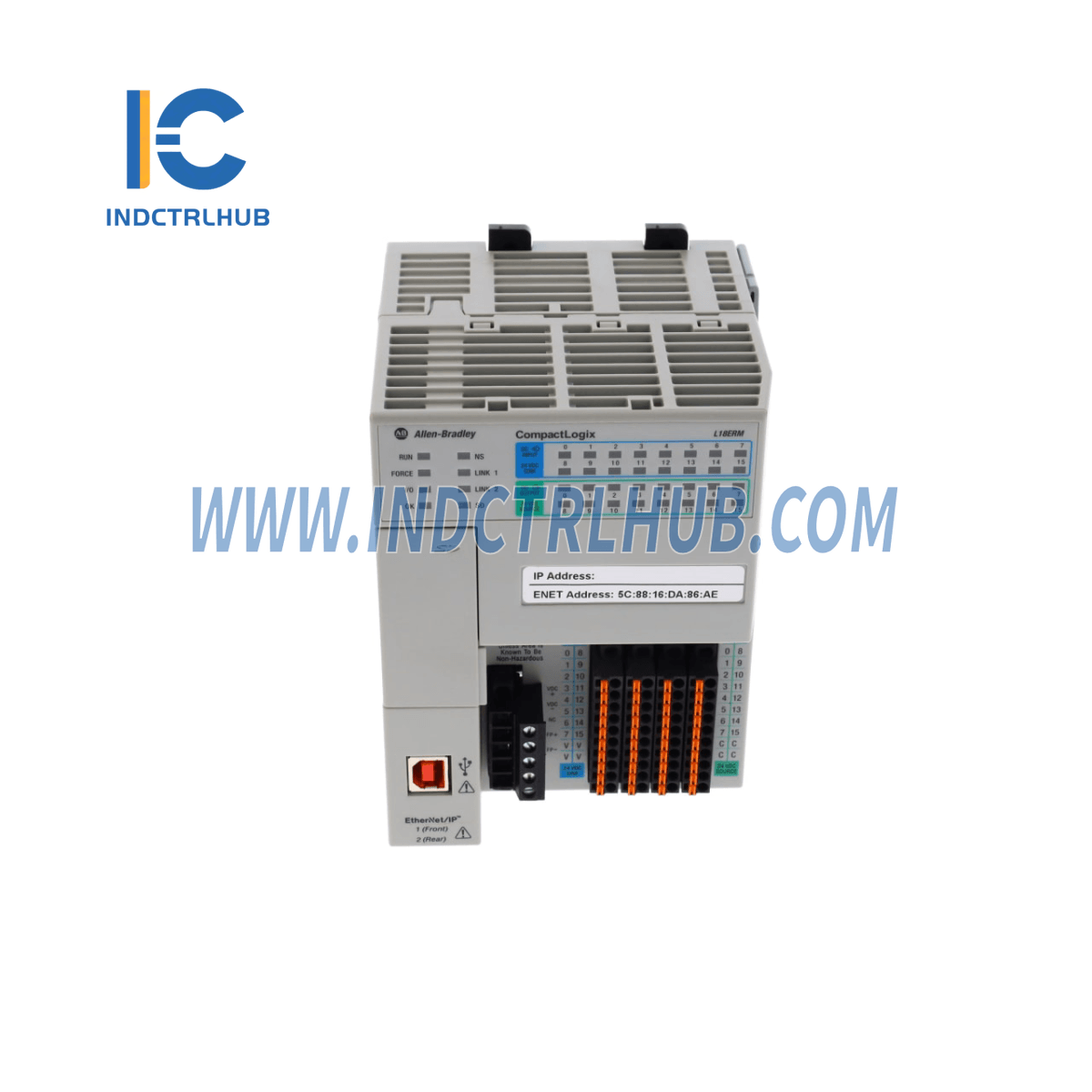

Allen-Bradley 1769-L18ERM-BB1B là một bộ điều khiển CompactLogix™ 5370 L1 cung cấp 512KB bộ nhớ người dùng, giao tiếp EtherNet/IP, và điều khiển chuyển động tích hợp. Nó được thiết kế cho các ứng dụng tự động hóa nhỏ đến trung bình yêu cầu xử lý tốc độ cao, giao tiếp thời gian thực, và điều khiển phân tán.
Các tính năng chính
-
512KB bộ nhớ người dùng để lưu trữ chương trình và dữ liệu.
-
Cổng Ethernet/IP Kép Nhúng cho giao tiếp tốc độ cao và hỗ trợ DLR (Device Level Ring).
-
Hỗ trợ Chuyển động Tích hợp trên EtherNet/IP™ cho các ứng dụng điều khiển servo.
-
Tương thích với lên đến 8 mô-đun POINT I/O để mở rộng I/O linh hoạt.
-
Nguồn điện 24V DC tích hợp sẵn với cách điện cơ bản để tăng cường bảo vệ.
-
Hỗ trợ nhập/xuất (I/O) tốc độ cao cho điều khiển thời gian thực.
-
Có thể gắn trên thanh DIN để dễ dàng lắp đặt.
Thông số kỹ thuật
| Thuộc tính |
1769-L18ERM-BB1B |
| Bộ nhớ người dùng |
512KB |
| Bộ nhớ không biến động |
1784-SD1 (bao gồm thẻ SD 1GB), hỗ trợ 1784-SD2 (tùy chọn 2GB) |
| Mở rộng I/O cục bộ tối đa |
Mô-đun I/O 8 ĐIỂM |
| Dòng điện hiện tại @ 5V DC |
1A |
| Dòng điện hiện tại @ 24V DC (Nguồn trường, tối đa) |
3A (cho tất cả các thiết bị cấp nguồn từ trường) |
| Dòng điện đầu vào |
5mA |
| Dòng điện đầu ra |
500mA |
| Tản điện |
11,5W |
| Điện áp cách ly |
50V (liên tục), Loại Cách Điện Cơ Bản (đã kiểm tra ở 500V AC trong 60 giây) |
| Bảo vệ ngắn mạch |
Cầu chì bên trong không thể thay thế |
| Bảo vệ ngắn mạch bên ngoài (Khuyến nghị) |
Cầu chì 4–5A @ 3.15–5.5 A²t |
| Nguồn điện nhúng |
24V DC đầu vào, cách ly |
| Chiều rộng mô-đun |
100mm (3,94in) |
| Vị trí mô-đun |
Lắp thanh ray DIN |
| Cân nặng |
0,66 kg (1,5 pound) |
Điện dây & Giao tiếp
| Thuộc tính |
Đặc điểm kỹ thuật |
| Dây Ethernet |
Đầu nối RJ45 (IEC 60603-7) |
| Cáp Ethernet |
Category 5e (TIA 568 B.1) hoặc Category 5 (ISO/IEC 24702) |
| Kích thước dây đầu cuối nguồn |
0.051–3.31 mm² (30–12 AWG) |
| Loại dây |
Đồng đặc hoặc đồng bện, định mức ở 90°C (194°F) |
Thông số kỹ thuật môi trường
| Thuộc tính |
Giá trị |
| Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140°F) |
| Nhiệt độ lưu trữ |
-40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối |
5% đến 95% (không ngưng tụ) |
| Kháng rung |
5g ở tần số 10–500Hz |
| Kháng Sốc (Lắp Đặt Trên Ray DIN) |
Hoạt động: 20g, Không hoạt động: 30g |
| Kháng Sốc (Gắn Bảng Điều Khiển) |
Hoạt động: 30g, Không hoạt động: 40g |
| Miễn dịch ESD |
IEC 61000-4-2 (6kV tiếp xúc, 8kV phóng điện không khí) |
| Miễn dịch EFT/B |
IEC 61000-4-4 (+2kV tại 5kHz trên các cổng truyền thông) |
| Miễn dịch đột biến |
IEC 61000-4-5 (±2kV dòng đất CM trên các cổng truyền thông) |
| Khả năng miễn dịch RF phát xạ |
IEC 61000-4-3 (10V/m tại 80–2000 MHz) |
Ứng dụng
Bộ điều khiển 1769-L18ERM-BB1B CompactLogix là lý tưởng cho các ứng dụng tự động hóa yêu cầu:
-
Điều khiển chuyển động thời gian thực qua EtherNet/IP™.
-
Giao tiếp dựa trên Ethernet nhanh và đáng tin cậy cho I/O phân tán và tự động hóa mạng.
-
Hệ thống điều khiển nhỏ gọn và hiệu quả trong sản xuất, đóng gói và xử lý vật liệu.
-
Tích hợp với các mô-đun POINT I/O để mở rộng hệ thống linh hoạt.
