Product Description
Tổng quan sản phẩm

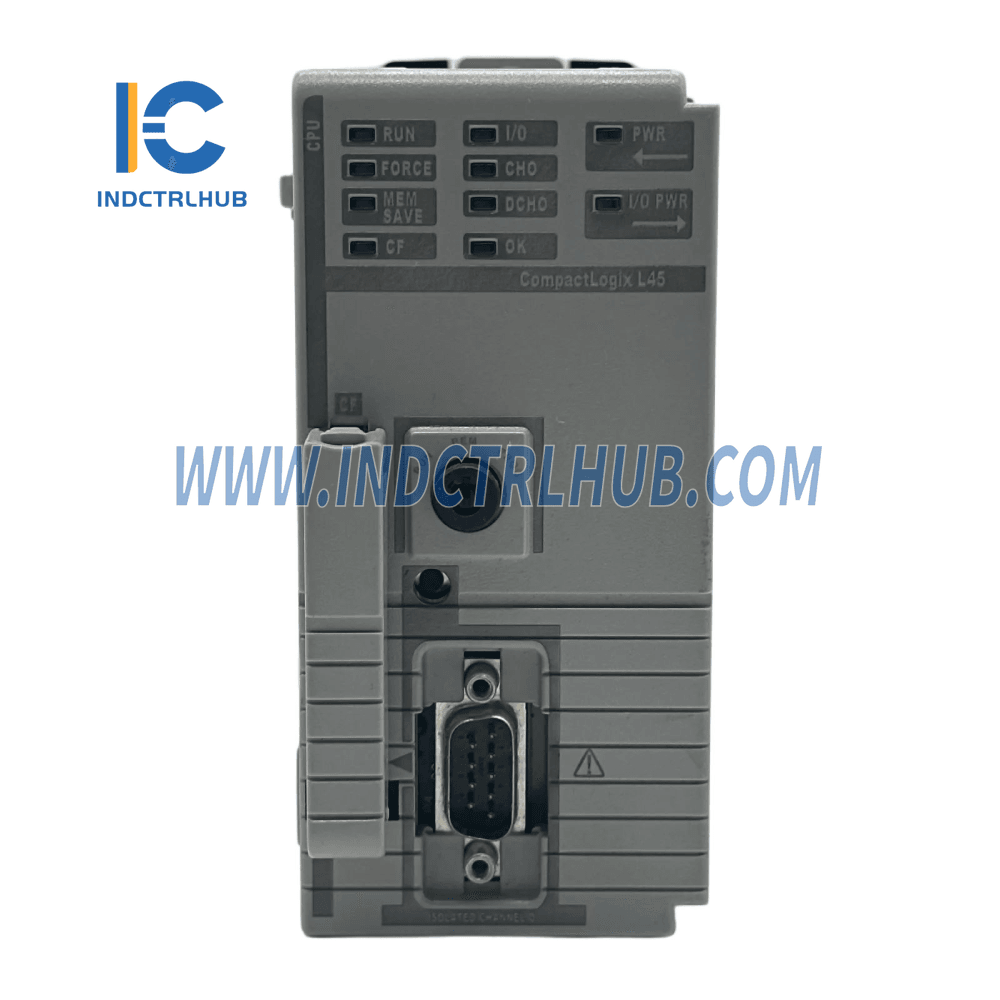

- Nhà sản xuất: Allen-Bradley
- Mẫu/Số bộ phận: 1768-L45
- Mô tả: Bộ điều khiển bộ nhớ CompactLogix L45 3MB
- Mã số thuế quan: 8537109060
Thông số kỹ thuật chính
Bộ nhớ & Công suất
- Bộ nhớ người dùng khả dụng: 3 MB
- Tiêu thụ điện năng: 48 W
- Tỏa nhiệt: 8.3 W
- 1768 Dòng điện hiện tại: 5.6 A @ 5V DC
- 1769 Dòng điện hiện tại: 2.0 A @ 5V DC
- Dòng điện tổng hiện tại (1768 & 1769): 7.6 A @ 5V DC
- Dòng điện Backplane: 2.0 A @ 24V DC
Mô-đun và Mở rộng
- Số lượng Module 1768 (Tối đa): 4
- Số lượng Mô-đun Chuyển động 1768 (Tối đa): 4
- Số lượng Mô-đun I/O 1769 (Tối đa): 30
- Số lượng Ngân hàng I/O (Tối đa): 3
-
Dung lượng mở rộng mô-đun:
- Hai mô-đun 1768
- Mười sáu mô-đun 1769
Giao tiếp
- Cổng Giao Tiếp: RS-232 (Cách ly hoàn toàn, tối đa 38.4 Kbps)
- Số lượng Mô-đun Giao tiếp 1768 (Tối đa): 2
- Giao thức truyền thông: Khác
- Communication Bus: RS-232
- Cáp Serial: 1756-CP3 hoặc 1747-CP3 (đầu nối góc vuông đến bộ điều khiển, thẳng đến cổng serial, 3 m)
- Power Supply: 1768-PA3, 1768-PB3
Thông số kỹ thuật môi trường
- Nhiệt độ hoạt động: 0°C đến 60°C (32°F đến 140°F)
- Nhiệt độ lưu trữ: -40°C đến +85°C (-40°F đến +185°F)
- Rung động (Hoạt động): 5 G @ 10 đến 500 Hz
- Sốc (Hoạt động): 30 G
- Độ ẩm tương đối: 5-95% không ngưng tụ
- Nhiệt độ không khí xung quanh (Tối đa): 60°C (140°F)
Miễn dịch & Bảo vệ
- Phát thải: CISPR 11 (IEC 61000-6-4)
- Kháng tĩnh điện ESD: phóng điện tiếp xúc 6 kV, phóng điện không khí 8 kV
- Kháng EFT/B: ±4 kV @ 5 kHz trên các cổng truyền thông
- Khả năng chống xung đột tạm thời: ±2 kV đường dây-đất (CM) trên các cổng truyền thông
- Độ miễn nhiễm RF dẫn truyền: 10V rms với sóng sine 1 kHz điều chế biên độ 80% từ 150 kHz đến 80 MHz
- Khả năng miễn nhiễm RF phát xạ: 10 V/m với sóng sine 1 kHz điều chế biên độ 80% từ 80 đến 2000 MHz, 10 V/m với xung 200 Hz điều chế biên độ 50% 100% @ 900 MHz, 3 V/m với sóng sine 1 kHz điều chế biên độ 80% từ 2000 đến 2700 MHz
- Chống cháy nổ: Không
- Mã Nhiệt Độ Bắc Mỹ: T4
Lắp đặt và Vật lý
- Vị trí Module: Ray DIN hoặc gắn trên bảng
- Lắp đặt trên thanh DIN: Có
- Mô-men xoắn vít gắn bảng điều khiển: 1.16 Nm (10 in-lb) - Sử dụng vít M4 hoặc #8
- Kích thước (CxRxS): 131.1 mm x 56.4 mm x 121.1 mm (5.18 in x 2.22 in x 4.81 in)
- Trọng lượng: 0.34 kg (11.99 oz)
- Với Màn hình: Không
- Kết nối với PC: Có
- Phù hợp để gắn phía trước: Có
- Đánh giá loại vỏ: Không có (kiểu mở)
Lập trình & Điều khiển
-
Ngôn ngữ lập trình:
- Thang tiếp sức
- Văn bản có cấu trúc
- Khối chức năng
- Biểu đồ chức năng tuần tự (SFC)
- Mô hình dự phòng: Không
- Bảo vệ cho các điều khiển cục bộ: Không
- Mở rộng được: Có
- Ứng dụng tiêu chuẩn có sẵn: Có
