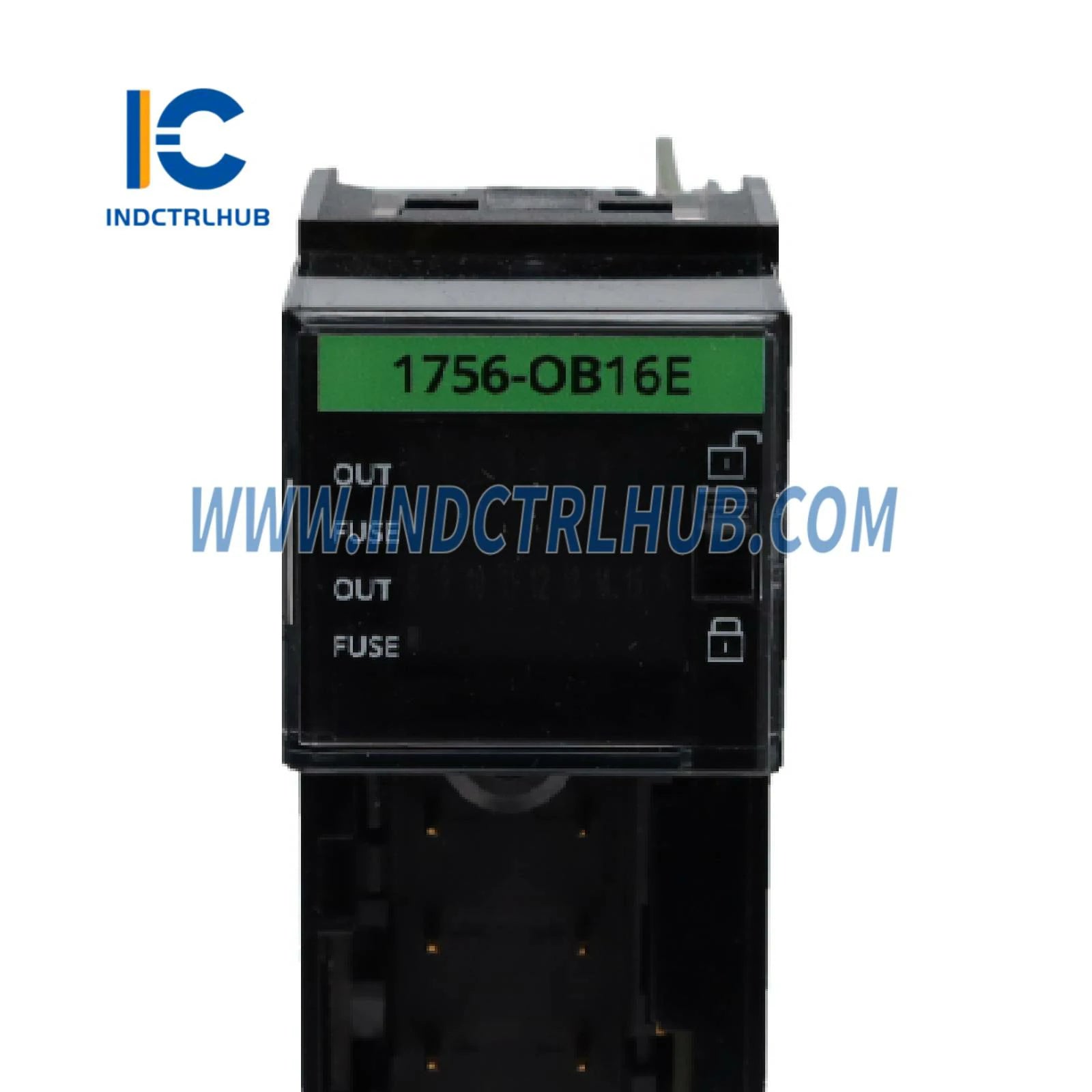

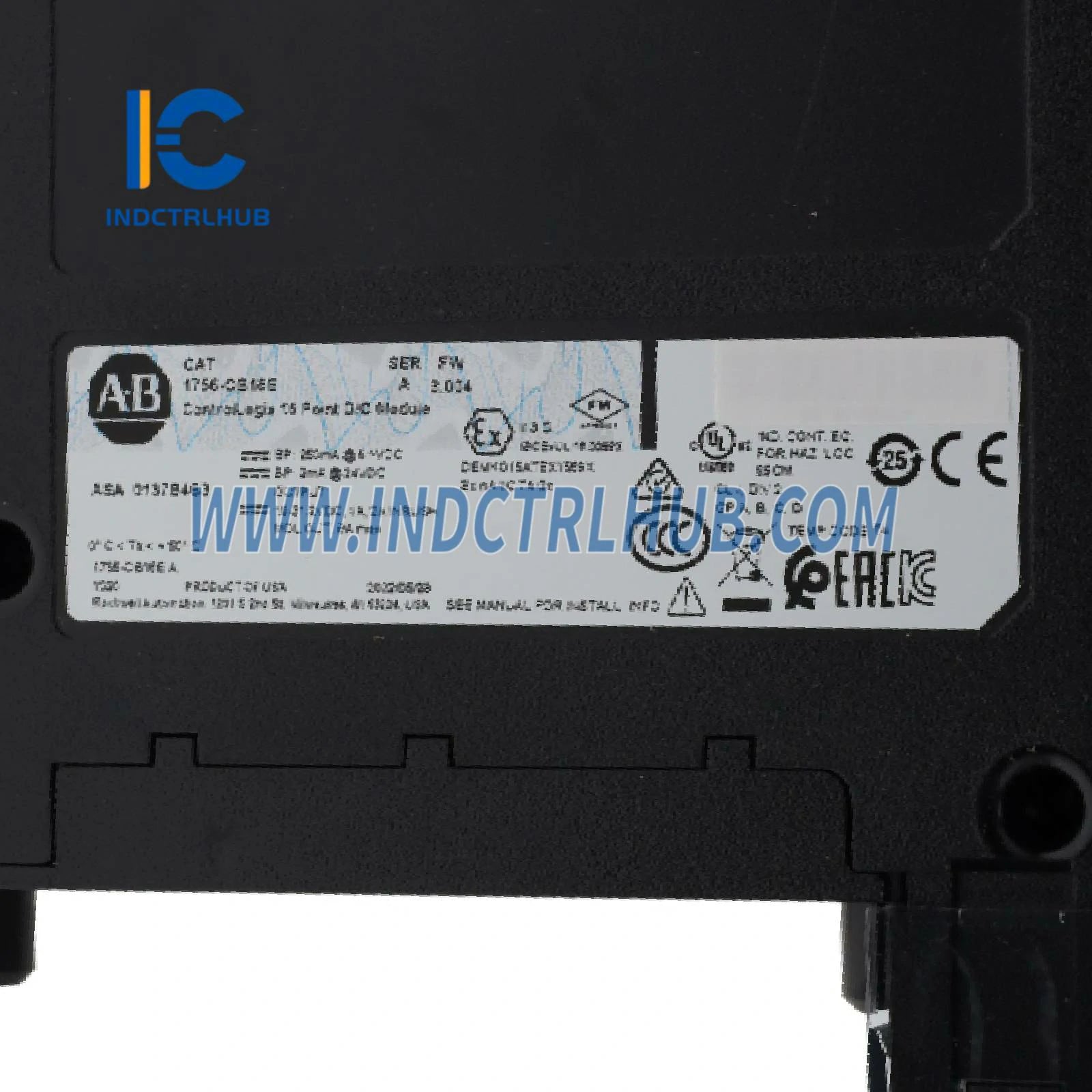

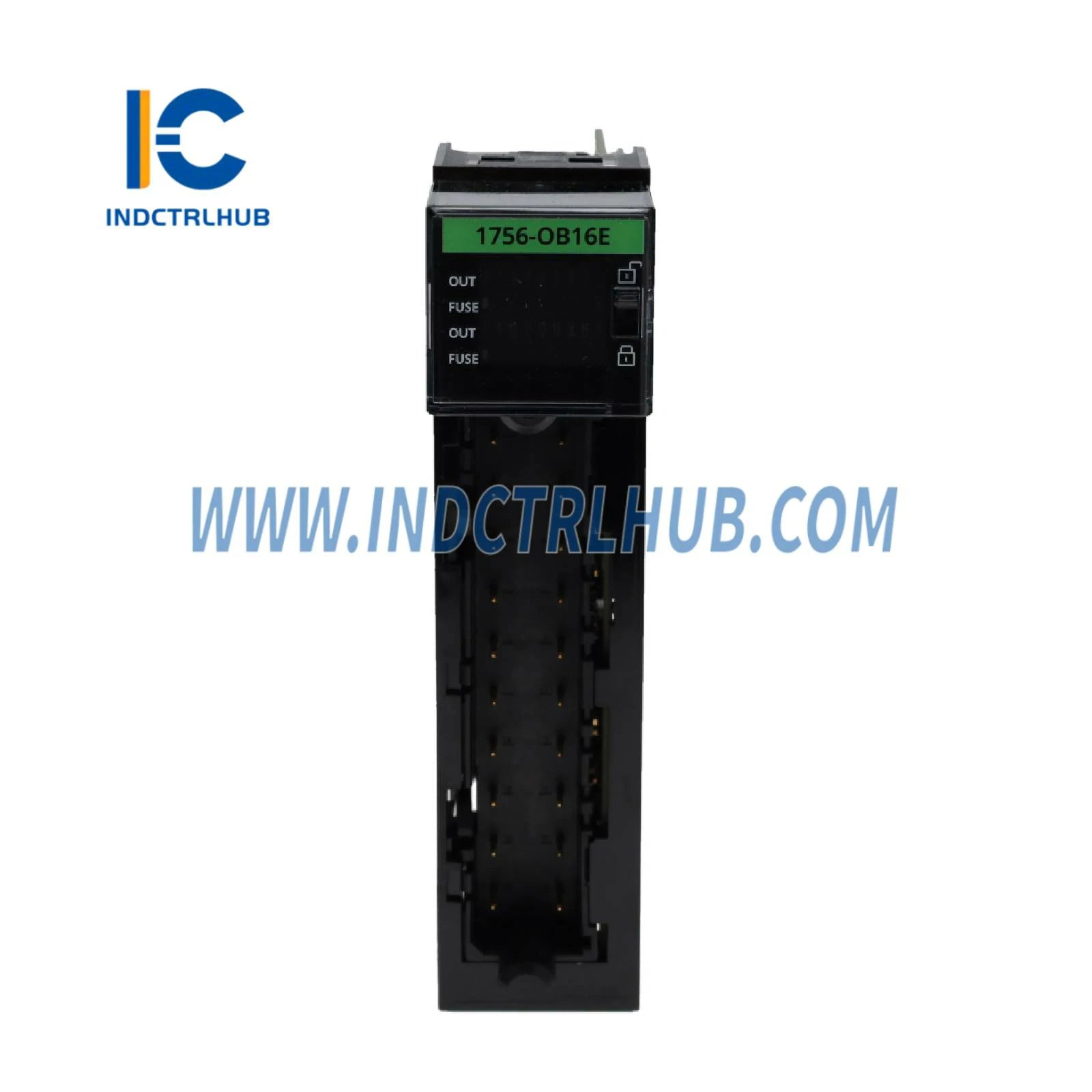

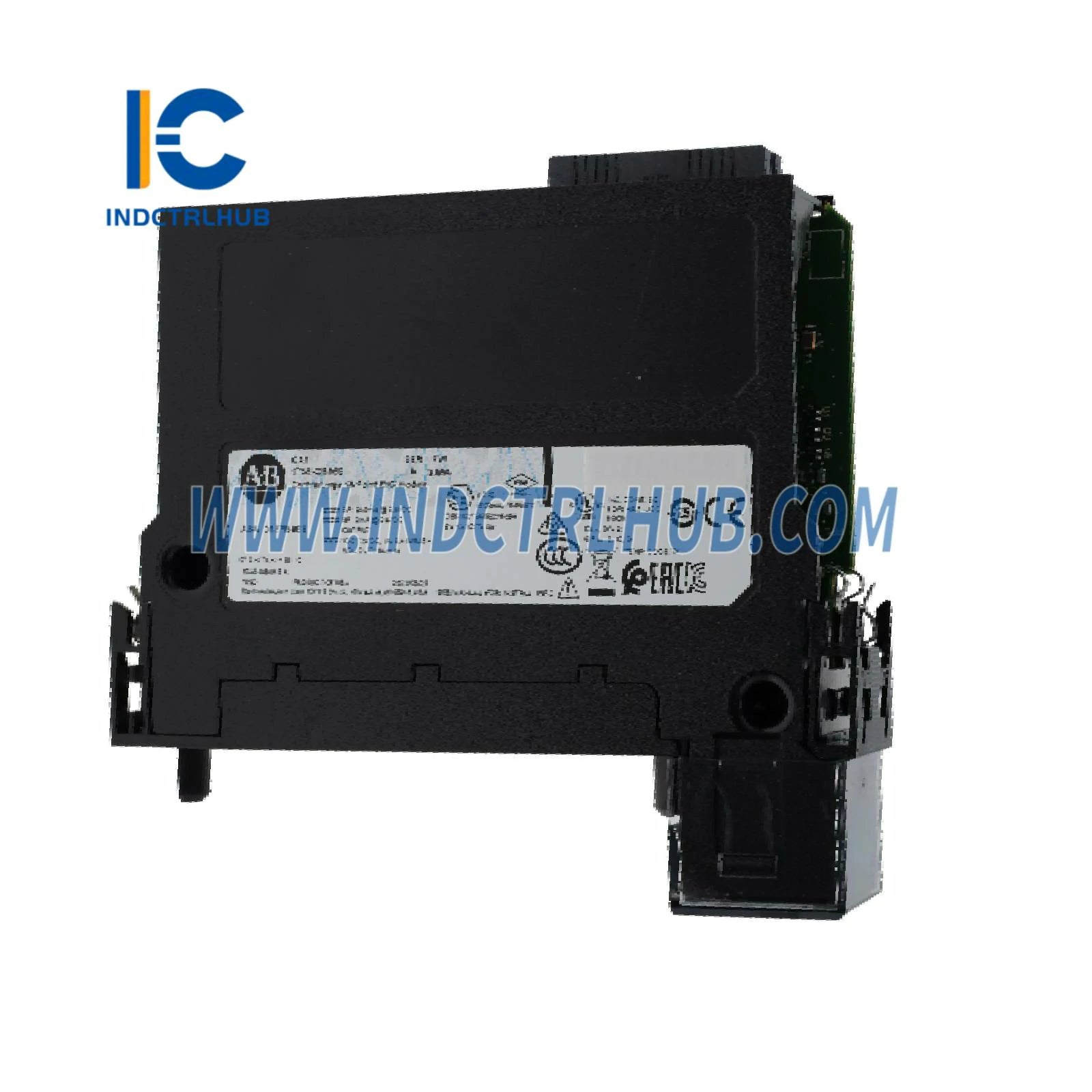

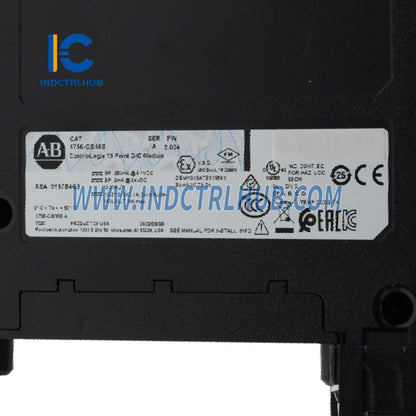

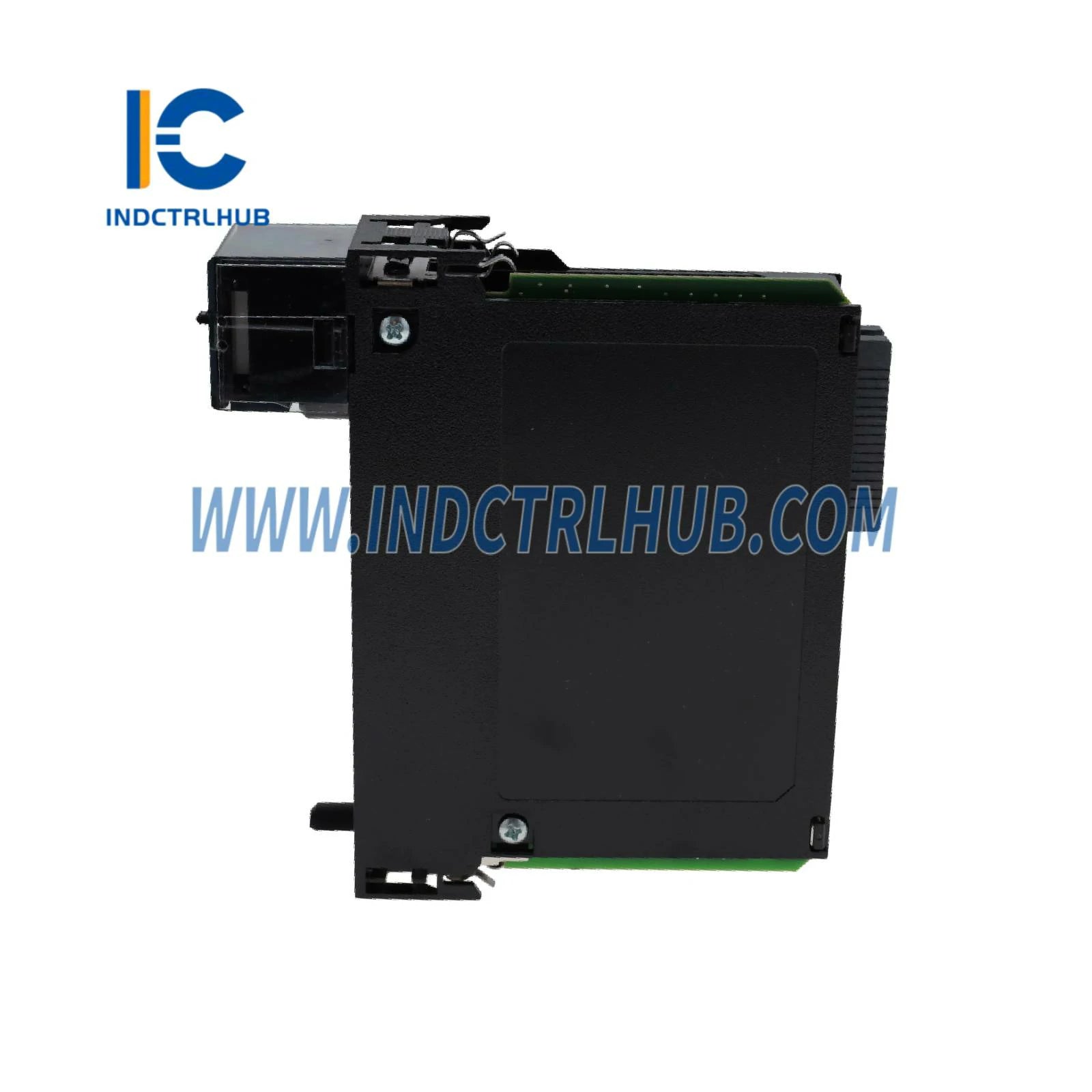

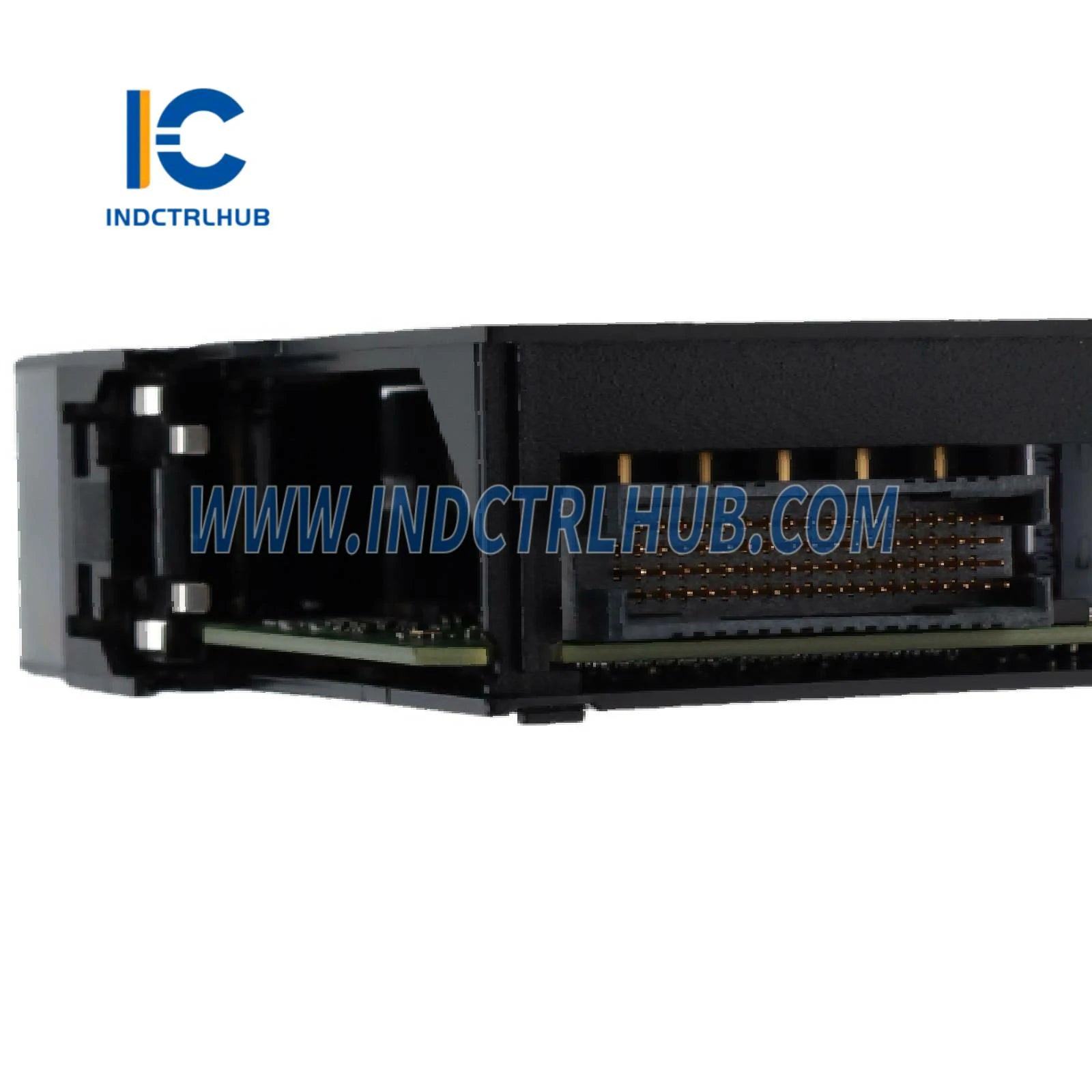

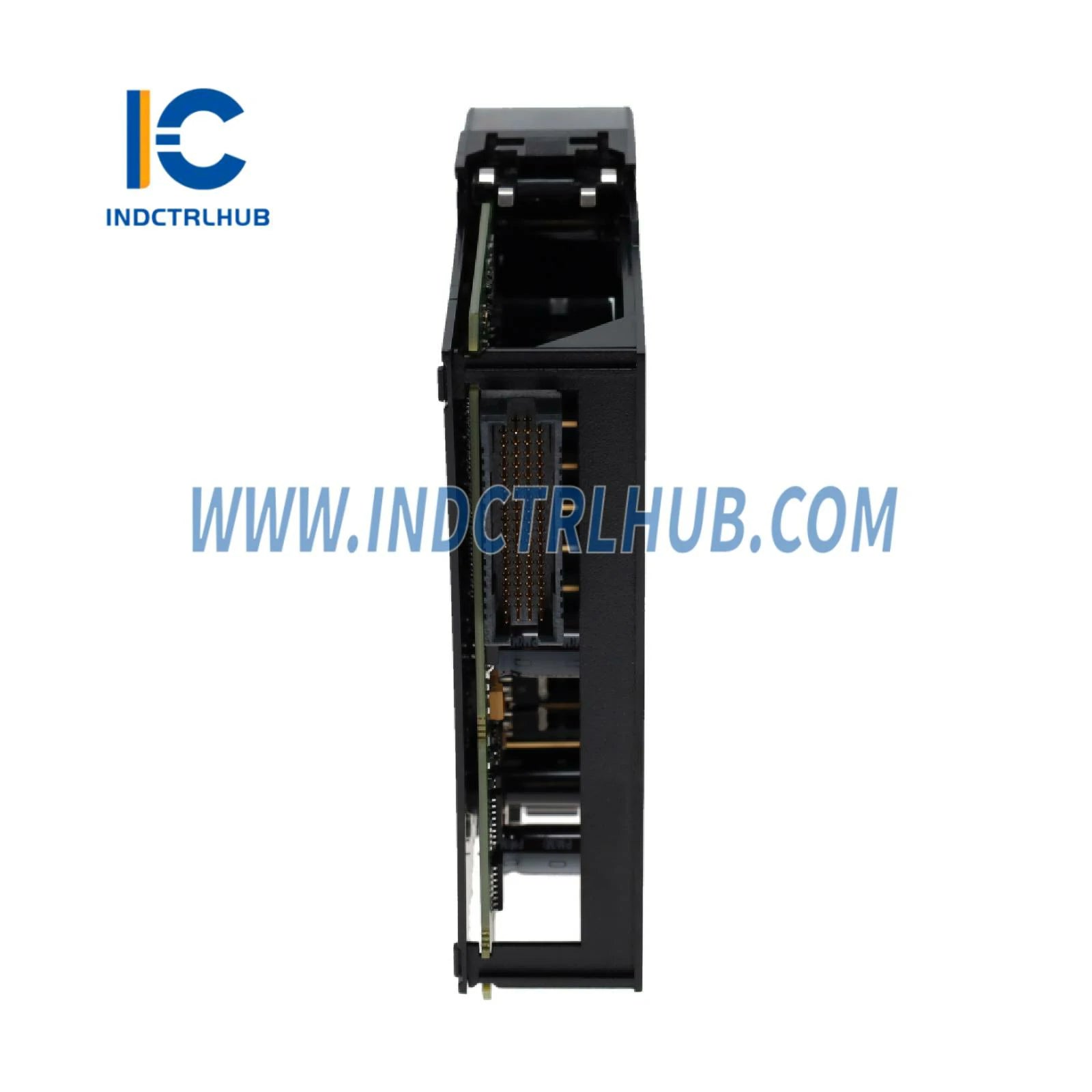

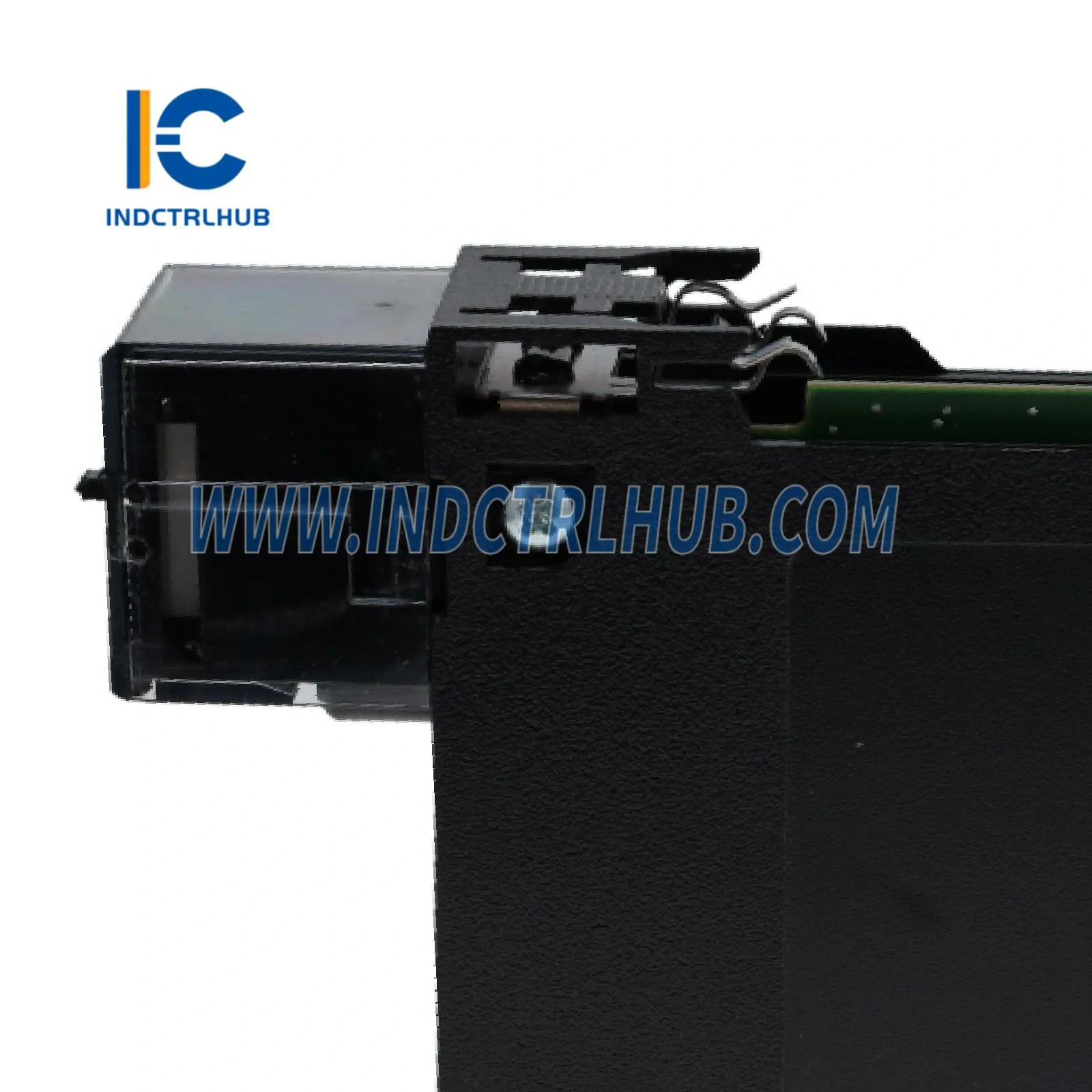

Mô-đun I/O Kỹ thuật số DC ALLEN BRADLEY 1756-OB16E

Đầu ra

16 cầu chì điện tử (8 điểm mỗi nhóm)

Loại điện áp

Nguồn DC 12/24V

Dải điện áp hoạt động

10…31,2V một chiều

Thời gian trễ đầu ra

Từ Tắt sang Bật: 70 µs danh định/1 ms tối đa  Bật sang Tắt: 360 µs danh định/1 ms tối đa

Dòng điện @ 5.1V

250mA

Dòng điện @ 24V

2mA

Tổng công suất Backplane

1,32 trong

Công suất tiêu tán (tối đa)

4.1 W @ 60 °C (140 °F)

Tản nhiệt

13,98 BTU/giờ

Dòng rò rỉ trạng thái tắt

1 mA mỗi điểm (tối đa)

Sụt áp khi bật

400 mV DC @ 1 A (tối đa)

Dòng điện hiện tại mỗi điểm (tối đa)

1 A @ 60 °C (140 °F)

Dòng hiện tại mỗi Module (tối đa)

8 A @ 60 °C (140 °F)

Dòng điện đột biến trên mỗi điểm

2 A trong 10 ms mỗi điểm, có thể lặp lại mỗi 2 giây @ 0 °C (32 °F) @ 24V DC

Dòng tải (phút)

3 mA cho mỗi điểm

Đầu ra theo lịch trình

Đồng bộ hóa trong vòng tối đa 16,7 giây, tham chiếu đến Thời gian Hệ thống Phối hợp

Trạng thái ở Chế độ Lỗi

Giữ trạng thái cuối cùng, Bật hoặc Tắt (mặc định: Tắt)

Các trạng thái trong Chế độ Chương trình

Giữ trạng thái cuối cùng, Bật hoặc Tắt (mặc định: Tắt)

Điện áp cách ly

250V (liên tục), loại cách điện cơ bản, đầu ra đến bảng mạch sau, và nhóm đầu ra đến nhóm  Không có sự cách ly giữa các đầu ra nhóm riêng lẻ

Khóa mô-đun

Điện tử, có thể cấu hình bằng phần mềm

Hợp nhất

Hàn điện tử theo nhóm

Khối đầu cuối có thể tháo rời

1756-TBNH, 1756-TBSH

Khóa RTB

Cơ khí do người dùng định nghĩa

Chiều rộng khe

1

Danh mục dây

1

Loại vỏ bọc

Không có (kiểu mở)

Mã nhiệt độ

T4
