Product Description
🔹 Umumiy ma'lumot
|
Ishlab chiqaruvchi |
Yokogawa |
|---|---|
|
Model/Qism raqami |

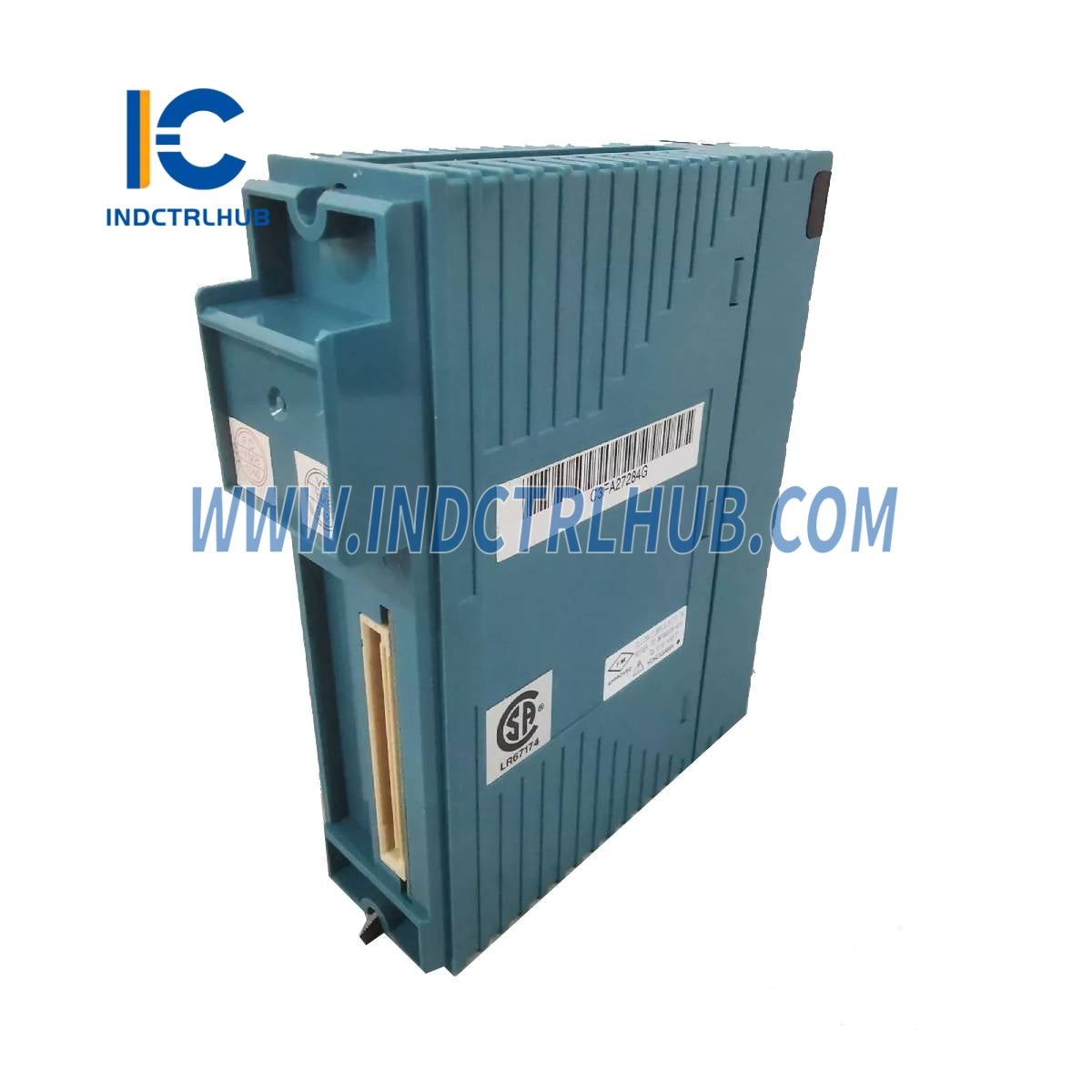

NFDR541-T |
|
Tavsif |
Relé chiqish moduli (16-kanalli, izolyatsiyalangan, RoHS talablariga javob beradi) |
🔹 Tavsif qisqasi
The NFDR541-T 16-kanalli rele chiqish moduli bo‘lib, DC va AC yuklarni almashtirish uchun mo‘ljallangan. U ishonchli izolyatsiya va orqaga qaytish funksiyasi bilan rezistiv va induktiv yuklarni qo‘llab-quvvatlaydi. Modul RoHS ga muvofiq va kuchli elektr izolyatsiyasi hamda bir nechta chiqish kanallari talab qilinadigan ilovalar uchun ishlab chiqilgan.
🔹 Texnik xususiyatlar
|
Element |
Texnik Tavsif |
|---|---|
|
Chiqish kanallari soni |
16 |
|
Belgilangan Qo'llaniladigan Kuchlanish |
24–125 V DC, 100–240 V AC (50/60 Gts) |
|
Maksimal yuk oqimi (rezistiv) |
2.0 A @ 24 V DC1.0 A @ 48 V DC0.3 A @ 110/125 V DC2.0 A @ 100/220 V AC |
|
Maksimal yuk oqimi (induktiv) |
0.6 A @ 24 V DC0.3 A @ 48 V DC0.1 A @ 110 V DC2.0 A @ 100 V AC1.0 A @ 220 V AC |
|
Bardoshli Kuchlanish |
Chiqish–tizim: 2000 V AC (1 daqiqa) Umumiylar orasida: 1350 V AC (1 daqiqa), har 8-kanal uchun |
|
Chiqish funksiyalari |
YOQISH/O‘CHIRISH holati chiqishi, chiqishning orqaga qaytishi (HOLD/OFF/NO) |
|
Chiqish javob vaqti |
≤ 12 ms (holat chiqishi) |
|
Maksimal tok isteʼmoli |
780 mA (5 V DC) |
|
Og'irligi |
Taxminan 0.3 kg |
|
Tashqi ulanish |
Bosim qisqich terminali |
🔹 Model va qo'shimcha kod taqsimoti
|
Model |
NFDR541 – Rele chiqish moduli (16-kanalli, izolyatsiyalangan) |
|---|---|
|
-T |
Standart tur (24–125 V DC / 100–240 V AC), RoHS ga muvofiq |
|
5 |
Umumiy maqsadli, portlashdan himoyasiz |
|
E |
Portlashdan himoya bilan |
|
0 |
Asosiy tur |
|
1 |
ISA Standard G3 opsiyasi bilan |
🔹 Ixtiyoriy aksessuarlar
|
Variant kodi |
Tavsif |
|---|---|
|
/C4S70 |
Raqamli kirish uchun bosim qisqich terminal bloki [Model: NFTC4S-70] |
