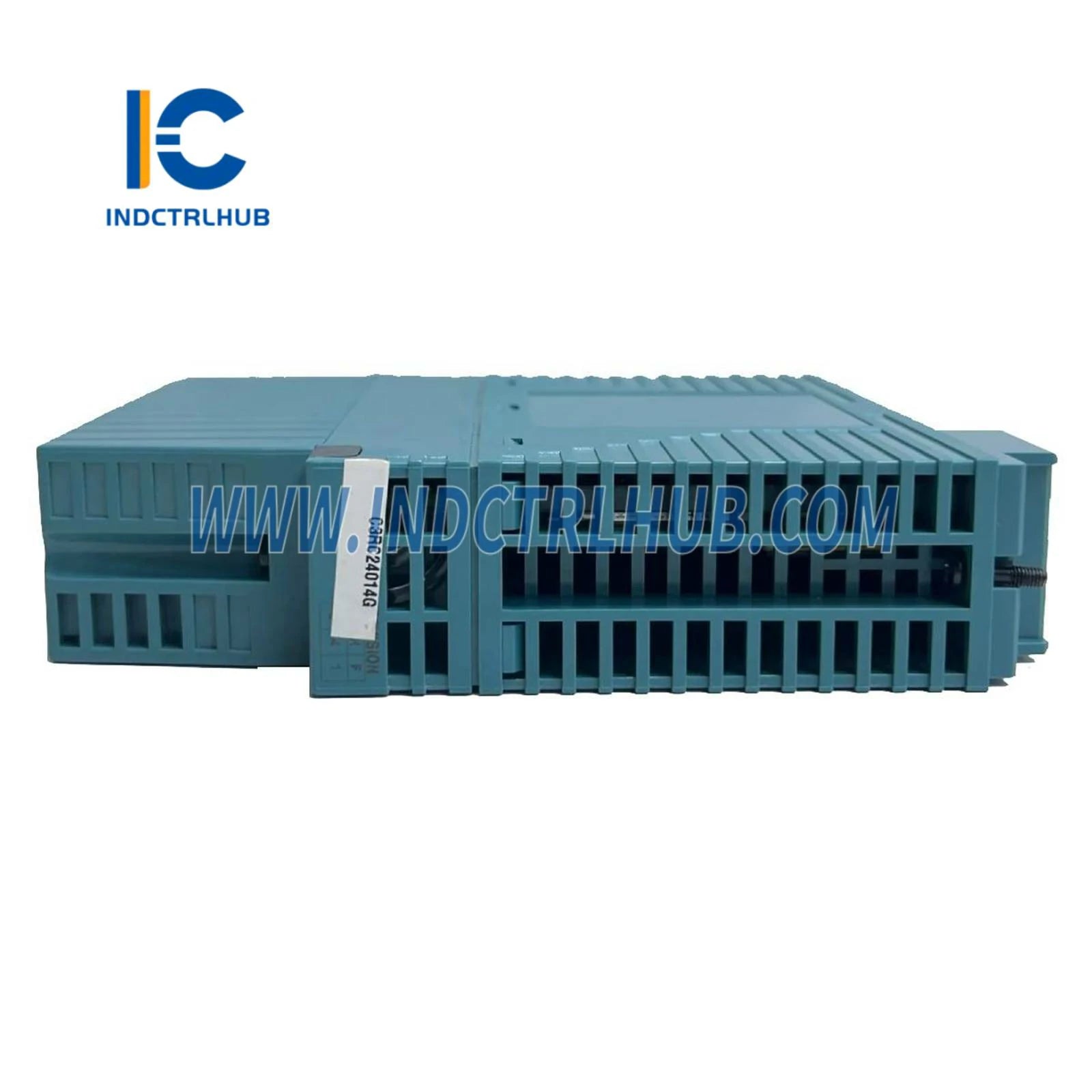

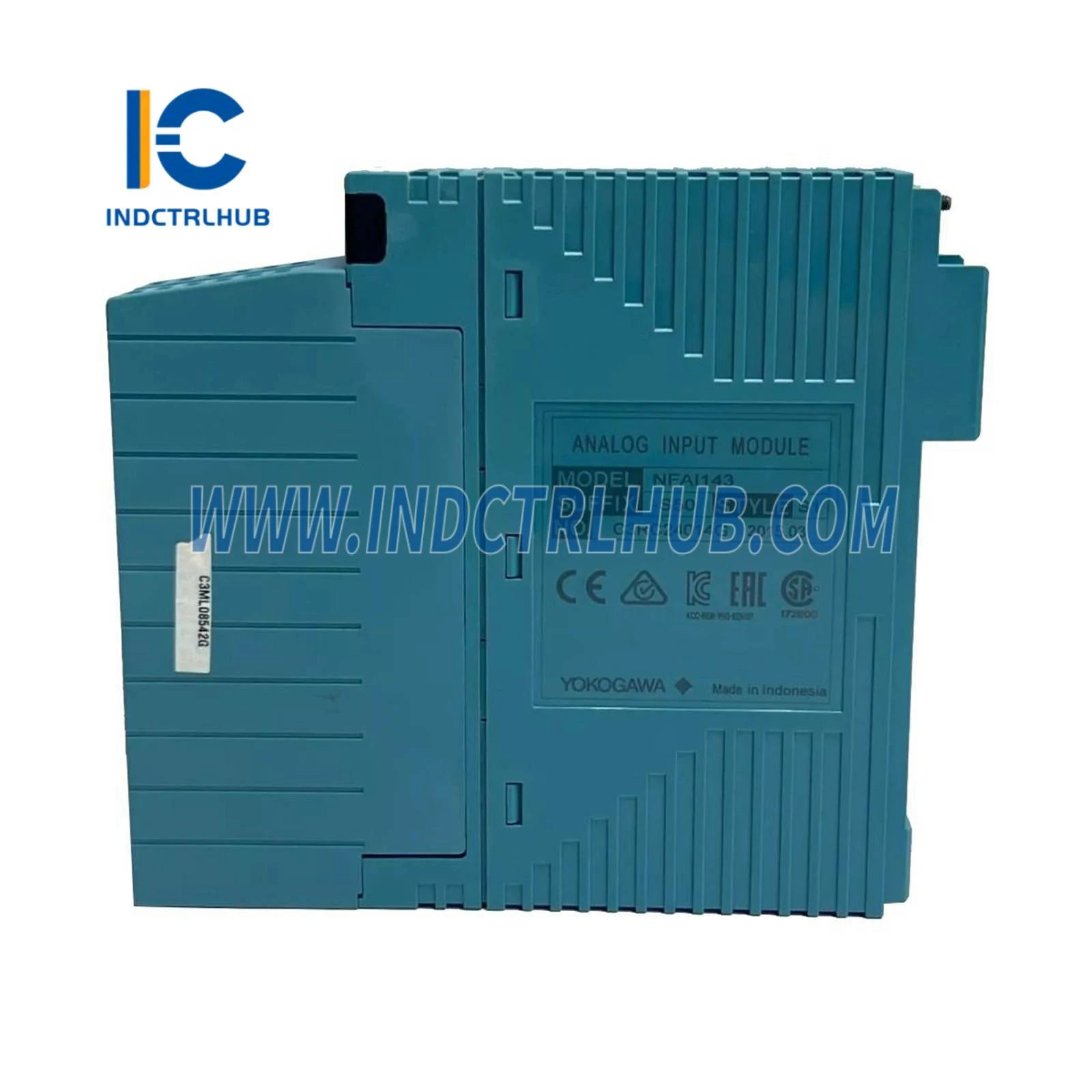

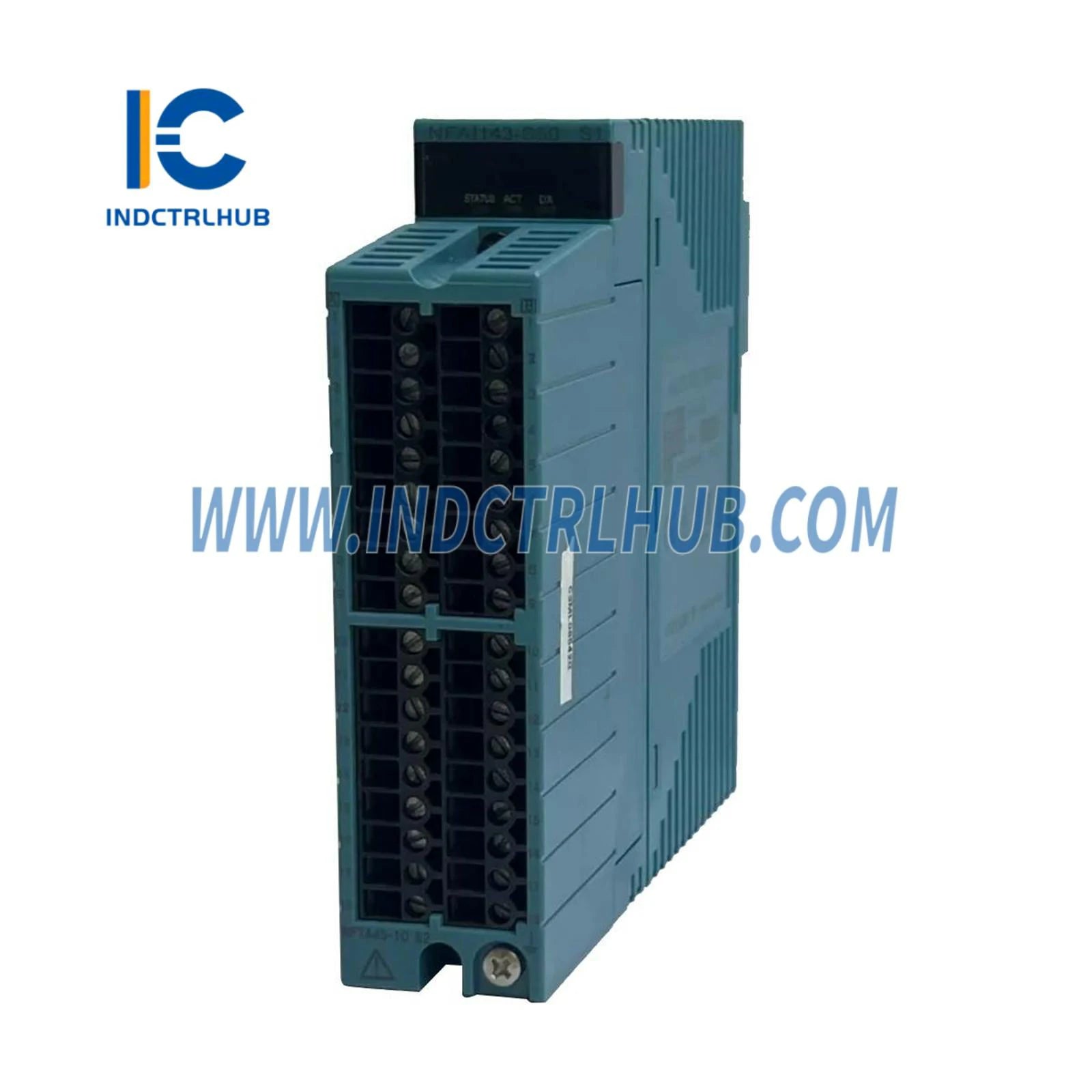

Yokogawa NFAI143-H50-S1 Analog Kirish Moduli

Mahsulot Tafsilotlari

• Ishlab chiqaruvchi: Yokogawa
• Model/Qism Raqami: NFAI143-H50-S1
• Tavsif: Analog Kirish Moduli (4 dan 20mA gacha, 16-kanalli, Izolyatsiyalangan)

Asosiy Xususiyatlar va Texnik Tavsiflar

• Model: NFAI143 (*1) (*4)
• Kirish Kanallari Soni: 16-kanalli kirish, izolyatsiyalangan
• Kirish signali: 4 dan 20 mA gacha
• Ruxsat etilgan kirish toki: 24 mA
• Chidamlilik kuchlanishi: Kirish va tizim orasida: 1 daqiqa davomida 1500 V AC (*3)
• Ortiqcha tokdan himoya: Ta'minlangan
• Kirish qarshiligi:
  • Quvvat yoqilganda: 250 Ω
  • Quvvat o'chirilganida: 500 kΩ yoki undan ko'p
• Aniklik: To‘liq diapazonning ±0.1%
• Ma'lumot yangilanish sikli: 10 ms
• Kirish qadamiga javob vaqti: 100 ms
• Uzatuvchi quvvat manbai: 24.0 dan 25.5 V gacha (chiqish tok chegarasi: 25 mA)
• 2 simli yoki 4 simli uzatuvchini sozlash: Har bir kanal uchun pin sozlamasi orqali
• Harorat siljishi: Maks. ±0.01%/°C
• Eng ko‘p tok iste'moli:
  • 230 mA (5 V DC)
  • 540 mA (24 V DC)
• Og'irligi: 0.3 kg
• Tashqi ulanish: Bosim qisqichli terminal, MIL ulagich kabeli (*3)
• HART aloqa: Mavjud (*2)

Qo'shimcha kodlari

• -S: Standart tur
• -H: HART Aloqasi bilan
• 5: Portlashdan himoyasiz
• E: Portlashdan himoya bilan
• 0: Asosiy tur
• 1: ISA Standart G3 varianti bilan

Variant kodlari

• /A4S00: Analog uchun bosim qisqichli terminal bloki bilan (Model: NFTA4S-00)
• /A4S10: Analog uchun bosim qisqichli terminal bloki bilan (to‘lqin yutgich) (Model: NFTA4S-10)
• /CCC01: MIL kabeli uchun ulagich qopqog‘i bilan (Model: NFCCC01)
