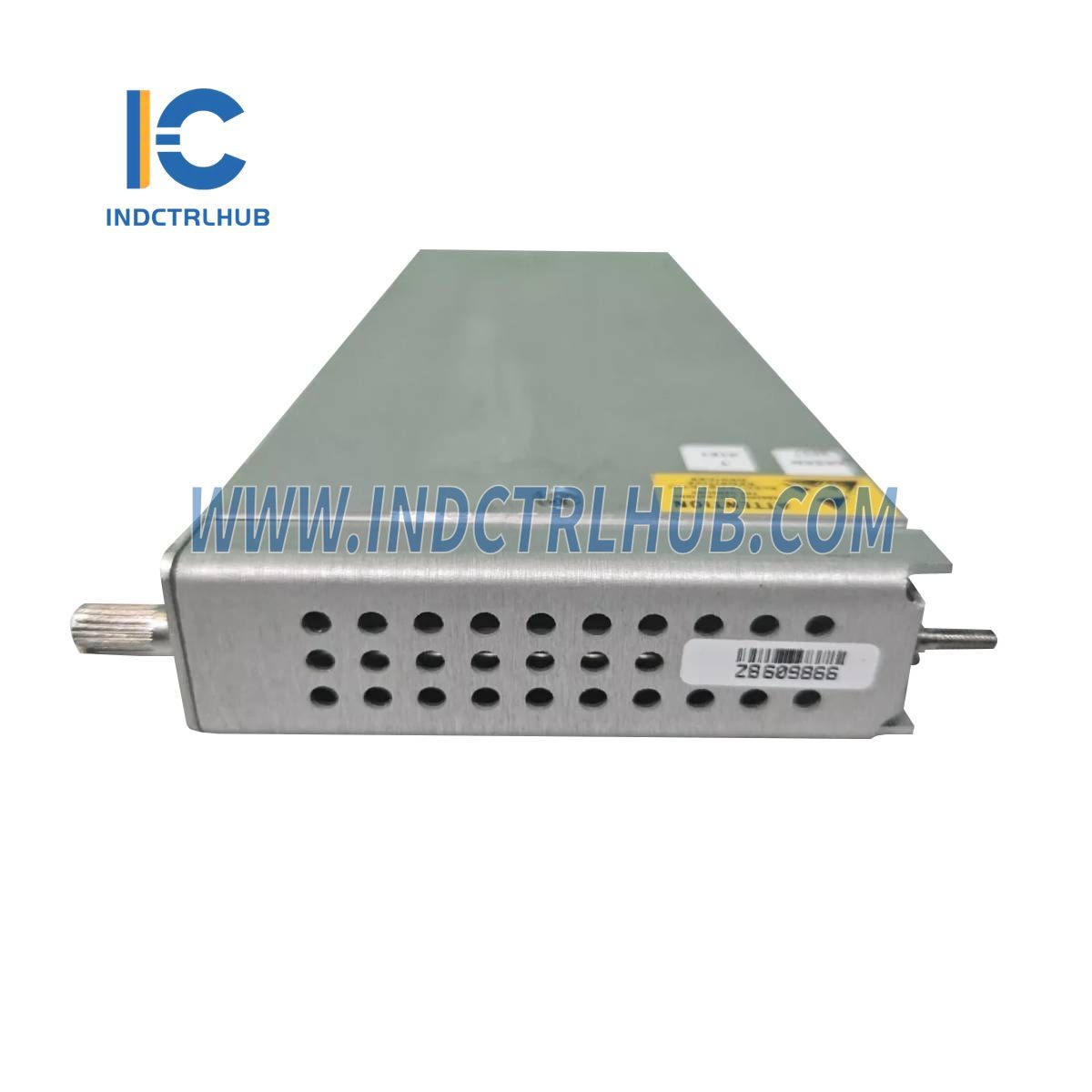

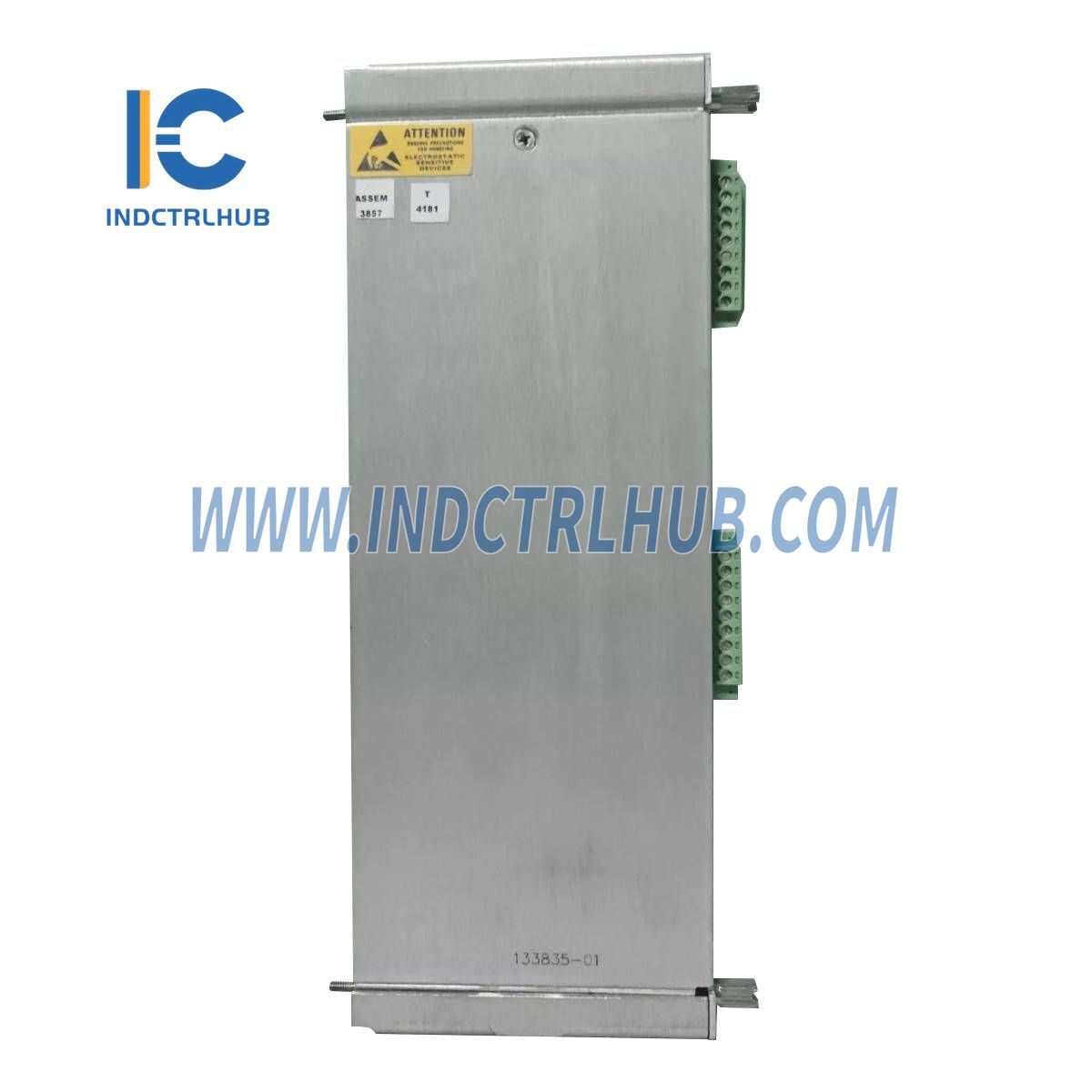

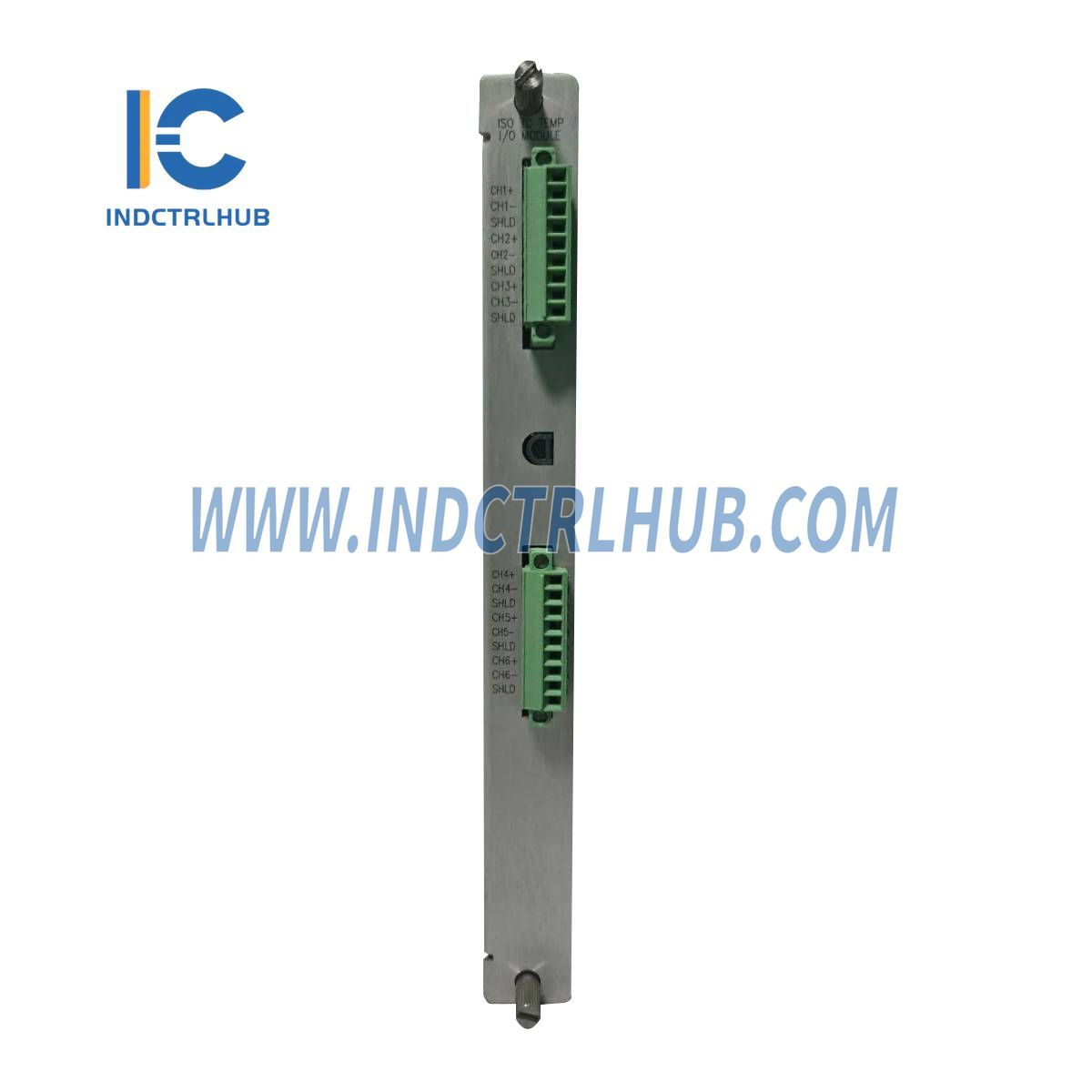

Bently Nevada 3500/60 133835-01 TC Izolyatsiyalangan I/O Moduli Ichki Terminatsiyalar

Mahsulot tafsilotlari

• Ishlab chiqaruvchi: Bently Nevada
• Seriya: 3500/60
• Model/Qism raqami: 133835-01
• Model turi: Ichki Termination bilan TC Izolyatsiyalangan I/O Moduli

Tavsif

3500/60 va 3500/61 modullari olti kanalli harorat monitoringini ta'minlaydi. Ushbu modullar Qarshilik Harorat Detektori (RTD) va Termokuple (TC) harorat kirishlarini qabul qiladi. Ular kirish signallarini shartlaydi va foydalanuvchi tomonidan dasturlashtirilgan signalizatsiya nuqtalari bilan solishtiradi.

Texnik xususiyatlar

Kirishlar

• Signal: 1 dan 6 gacha RTD yoki TC transduser signallarini qabul qiladi.

• Kirish qarshiligi: Har bir kirish uchun 10 MΩ.

• Quvvat iste'moli:

  • 3500/60: Nominal iste'mol 7 vatt.

• I/O Modullari: Izolyatsiyalangan I/O Moduli

• Tizim izolyatsiyasi: 500 Vdc
  Kanaldan-kanalga izolyatsiya: 250 Vdc

  • Izolyatsiya faqat nosozlik holatlari uchun talab qilinadi. Simlash yoki maydon nosozligi yuzaga kelganda, bu kuchlanishlar I/O modulining kirishlarida bo'lmaydi.

Atrof-muhit chegaralari

• Ishlash harorati:

  • -30°C dan +65°C gacha (Ichki/Tashqi Termination I/O Modullari bilan ishlatilganda -22°F dan +150°F gacha)
  • 0°C dan +65°C gacha (32°F dan +150°F gacha) ichki to'siq I/O modullari (Ichki ulanish) bilan ishlatilganda

• Saqlash harorati:
  -40°C dan +85°C gacha (-40°F dan +185°F gacha)

Jismoniy Texnik Tavsiflar

• Monitor moduli o'lchamlari (Balandlik x Kenglik x Chuqurlik):

  • 241.3 mm x 24.4 mm x 241.8 mm
  • (9.50 dyuym x 0.96 dyuym x 9.52 dyuym)

• Monitor moduli og'irligi: 0.91 kg (2.0 lb)

• I/O modullari o'lchamlari (Balandlik x Kenglik x Chuqurlik):

  • 241.3 mm x 24.4 mm x 99.1 mm
  • (9.50 dyuym x 0.96 dyuym x 3.90 dyuym)

• I/O modullari og'irligi: 0.45 kg (1.0 lb)

• I/O modullari (Ichki to'siq) o'lchamlari (Balandlik x Kenglik x Chuqurlik):

  • 241.3 mm x 24.4 mm x 163.1 mm
  • (9.50 dyuym x 0.96 dyuym x 6.42 dyuym)

• I/O modullari (Ichki to'siq) Og'irligi: 0.46 kg (1.01 lb)

Buyurtma Ma'lumotlari

• Recorder chiqishlarsiz: 3500/60-AA-BB

  • A: I/O Modul Turi

    • 01 = RTD/TC izolyatsiyasiz I/O moduli (Ichki ulanishlar)
    • 02 = RTD/TC izolyatsiyasiz I/O moduli (Tashqi ulanishlar)
    • 03 = TC izolyatsiyalangan I/O moduli (Ichki ulanishlar)
    • 04 = TC izolyatsiyalangan I/O moduli (Tashqi ulanishlar)
    • 05 = Ichki to'siqlar bilan RTD/TC izolyatsiyasiz I/O moduli

  • B: Agentlik Tasdiqlash Varianti

    • 00 = Yo'q
    • 01 = CSA/NRTL/C (1-sinf, 2-bo'lim)
    • 02 = ATEX/IECEx/CSA (1-sinf, 2-zona)
