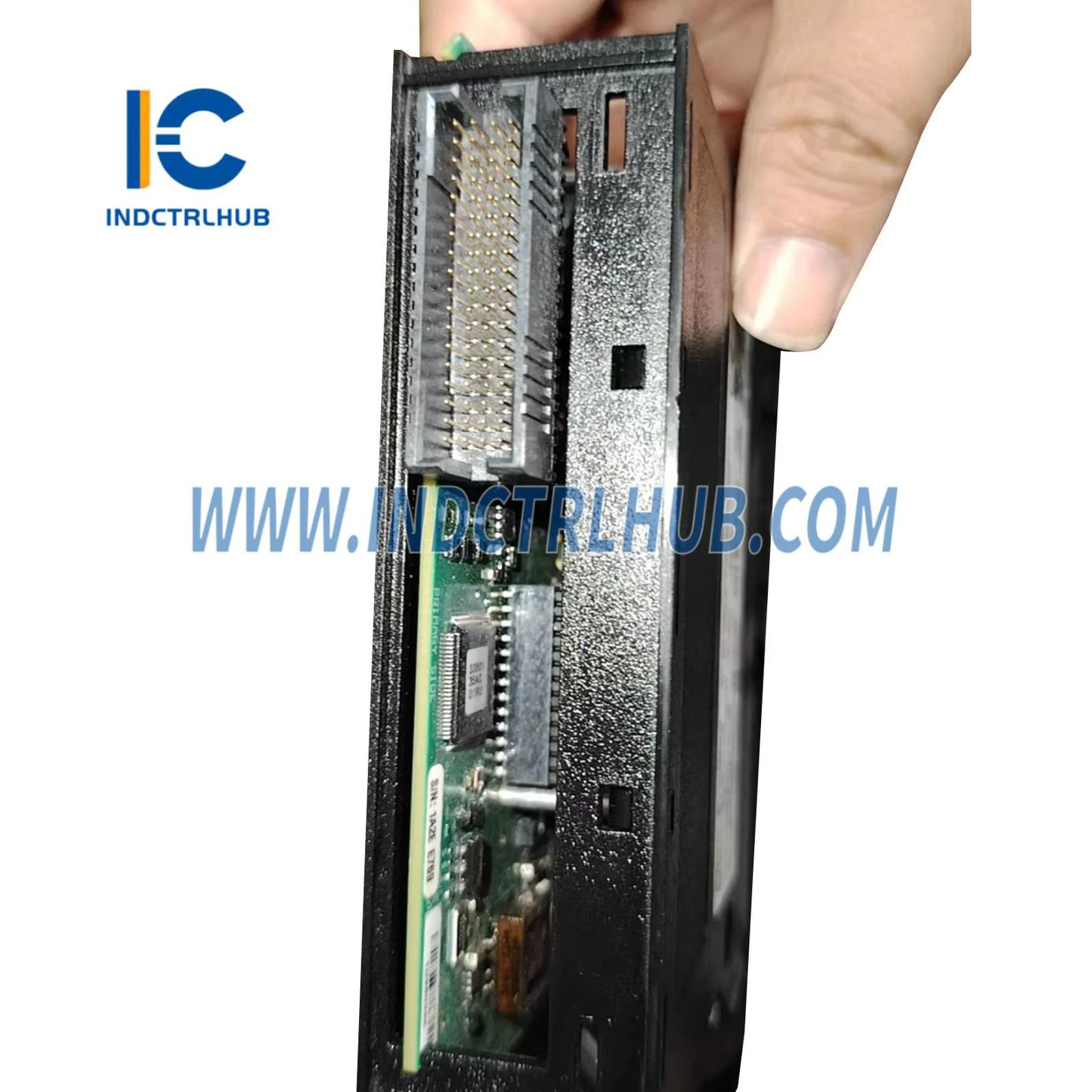

ALLEN BRADLEY 1756-OF8IH ControlLogix Analog Chiqish Moduli

Ishlab chiqaruvchi

Allen-Bradley

Model/qism raqami

1756-OF8IH

Tavsif

ControlLogix Analog Chiqish Moduli, HART qo'llab-quvvatlashi bilan 8 izolyatsiyalangan oqim chiqishi

Chiqishlar

8 oqim kanallari

Chiqish diapazoni

0_20 mA, 4_20 mA

Qaror qabul qilish darajasi

15 bit 24 mA bo'ylab (bitga 732 nA)

Kuchlanish va oqim reytinglari

- Orqa panel: 220 mA @ 5.1V DC, 360 mA @ 24V DC___- Chiqish kuchlanish diapazoni: 5_30V DC__- Chiqish oqimi: 0_20 mA, 4_20 mA

24V da oqim tortish

400 mA (taxminiy)

Quvvat sarfi (maksimal)

6.5 Vt nominal__- <6.4 Vt 50 _ yuk bilan__- <6.5 Vt 250 _ yuk bilan__- <6.7 Vt 750 _ yuk bilan

Ochiq Tutashuvni Aniqlash

Ha, joriy chiqish uchun _ 0.1 mA

Ortacha Kuchlanishdan Himoya (Maks)

±24V DC

Chiqish Qisqa Tutashuvdan Himoya

Elektron tarzda _ 21 mA ga cheklangan

Haydash Qobiliyati

50_750 _ qisqa tutashuvga chidamlilik bilan

Yuk Reaktansi (Maks)

10 µH

Barqarorlash vaqti

< 23 ms (HART oʻchirilgan), < 100 ms (HART yoqilgan) qarshilik yuklari bilan 95% ga

25°C da Kalibrlangan Aniqlik

0.15% diapazonning @ 4_20 mA

Kalibrlash oralig‘i

12 oy odatiy

Ofset Siljishi

±3 ppm toʻliq diapazon oraligʻining/°C (72 nA/°C odatiy)

Harorat bilan Kuchayish Siljishi

±4 ppm toʻliq diapazon oraligʻining/°C

Modul Xatosi

0.3% @ 4_20 mA

Modul skan vaqti (taxmin)

~1 s (barcha kanallar HART yoqilgan holda)

Ma'lumot formati

IEEE 32-bit suzuvchi nuqta

Chiqish konvertatsiya usuli

R-Ladder DAC

Izolyatsiya Kuchlanishi

250V uzluksiz__- Mustahkamlangan: chiqishlar orqa panelga__- Asosiy: chiqishdan chiqishga va chiqishdan yerga

Modul kalitlash

Elektron, dasturiy ta'minot orqali sozlanadigan

Olib tashlanadigan terminal bloki

1756-TBCH, 1756-TBS6H

RTB kalitlash

Foydalanuvchi tomonidan belgilangan mexanik

Slot kengligi

1

Sim Hajmi

0.33_2.1 mm² (22_14 AWG), qattiq/yig'ilgan qalqonli mis sim, 105 °C reytingi

Izolyatsiya Maks

1.2 mm (3/64 dyuym)

Terminal blok momenti

0.5 N_m (4.4 lb_in)

Sim toifasi

2-toifa (signal portlari)

Sim turi

Mis

Qopqoq Turi Reytingi

Yo'q (ochiq uslub)

Harorat Kodeksi

- Shimoliy Amerika: T4A__- ATEX: T4__- IECEx: T4
